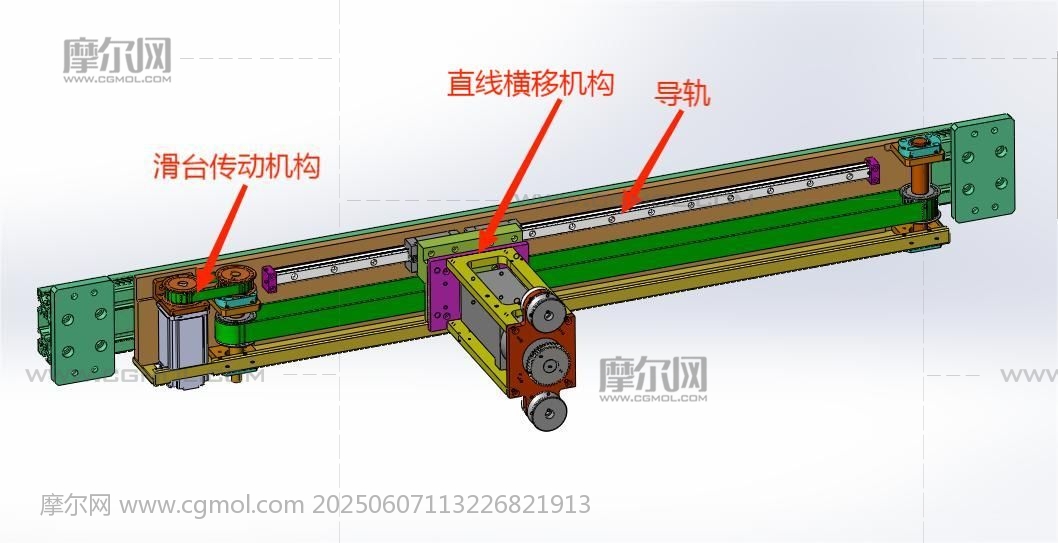

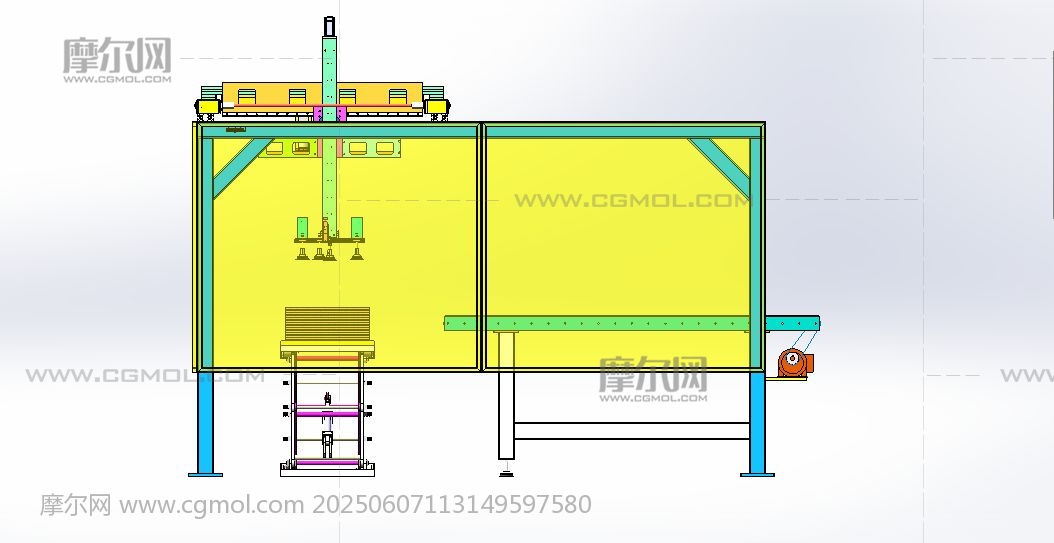

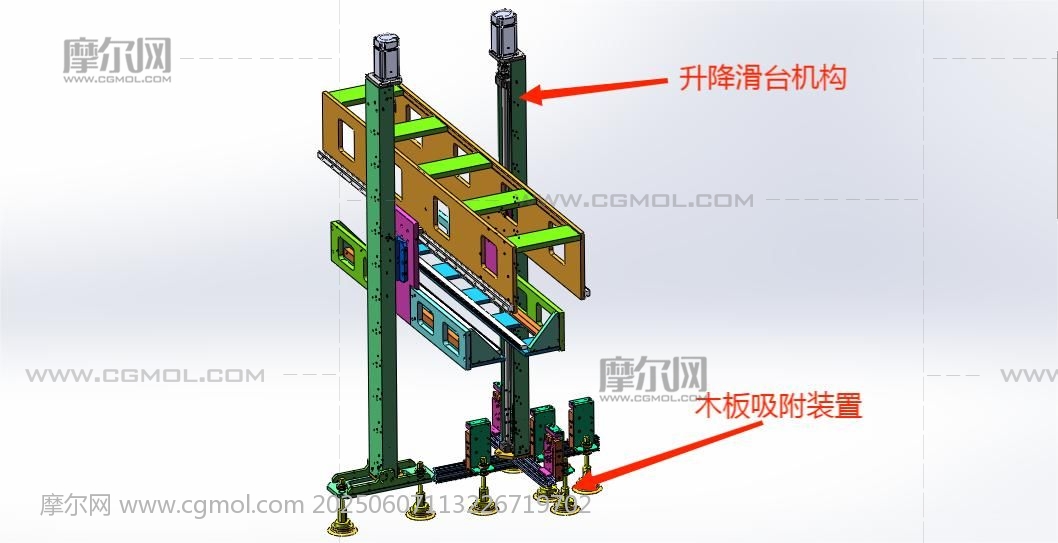

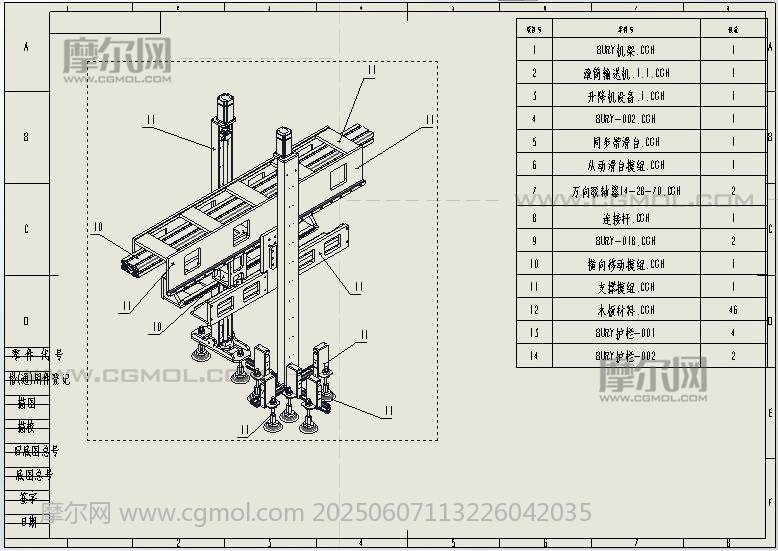

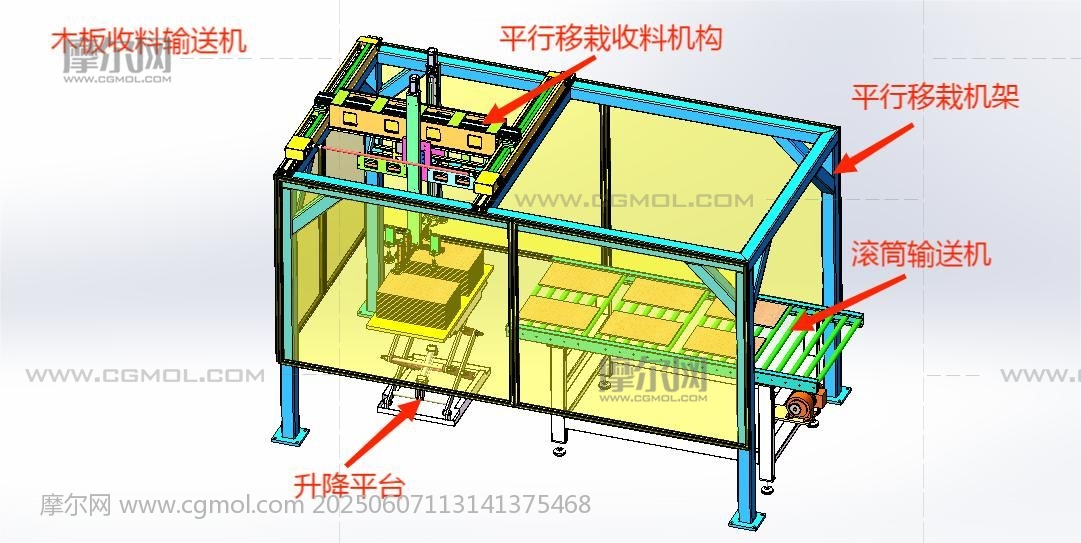

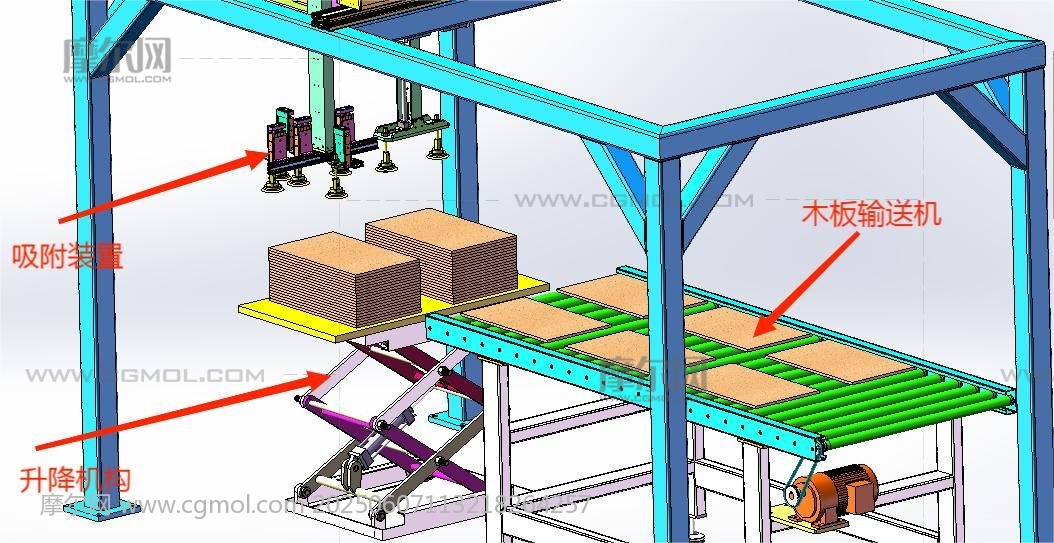

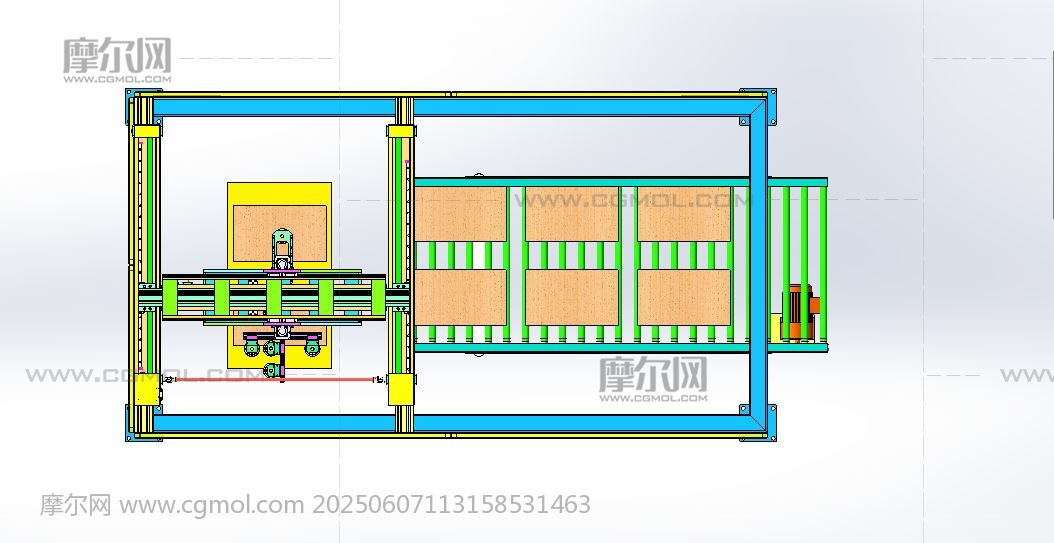

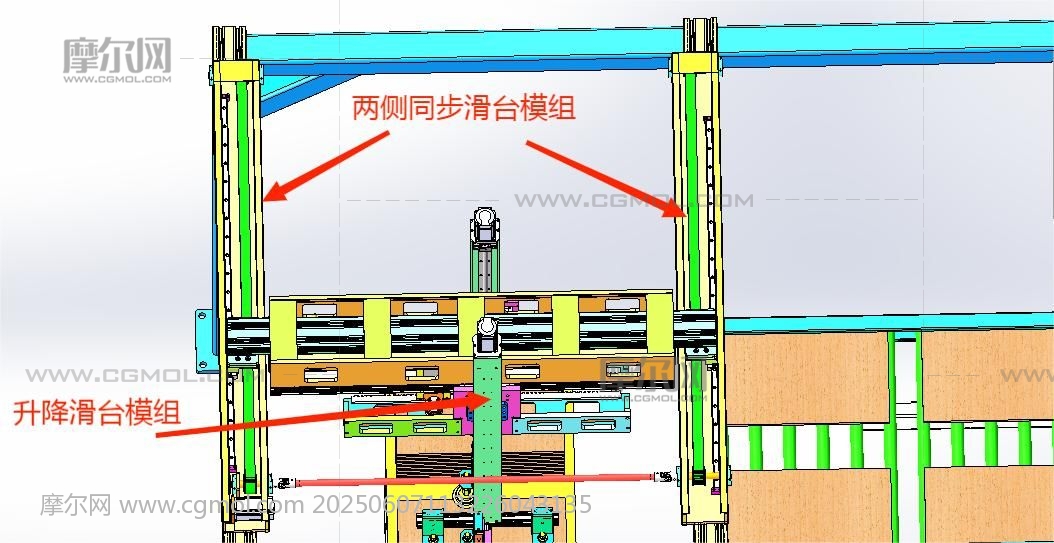

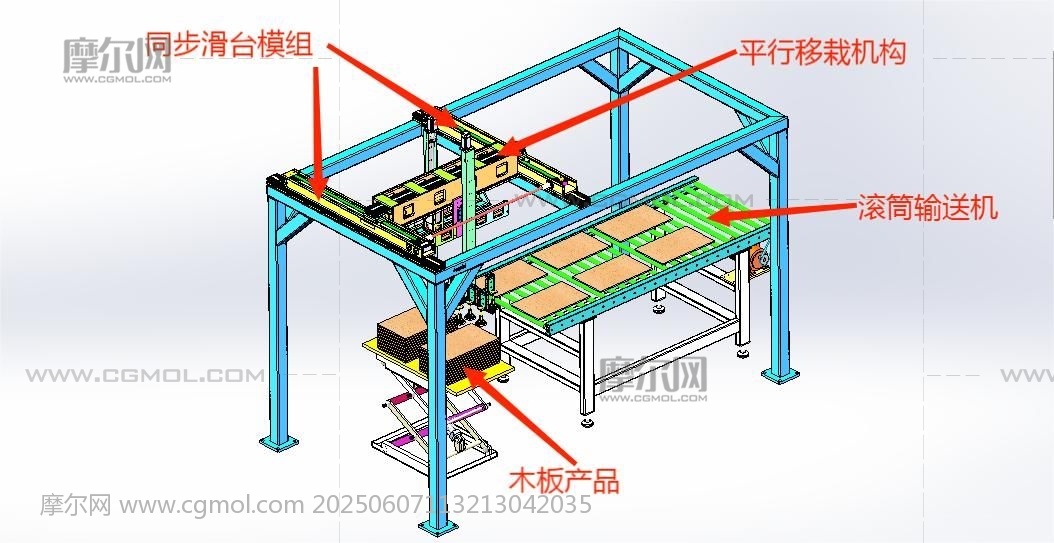

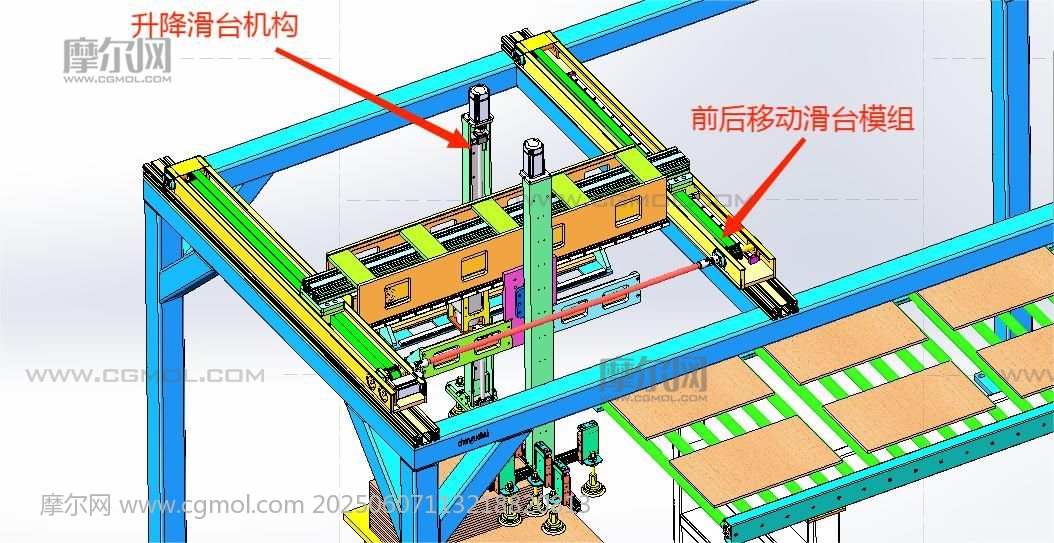

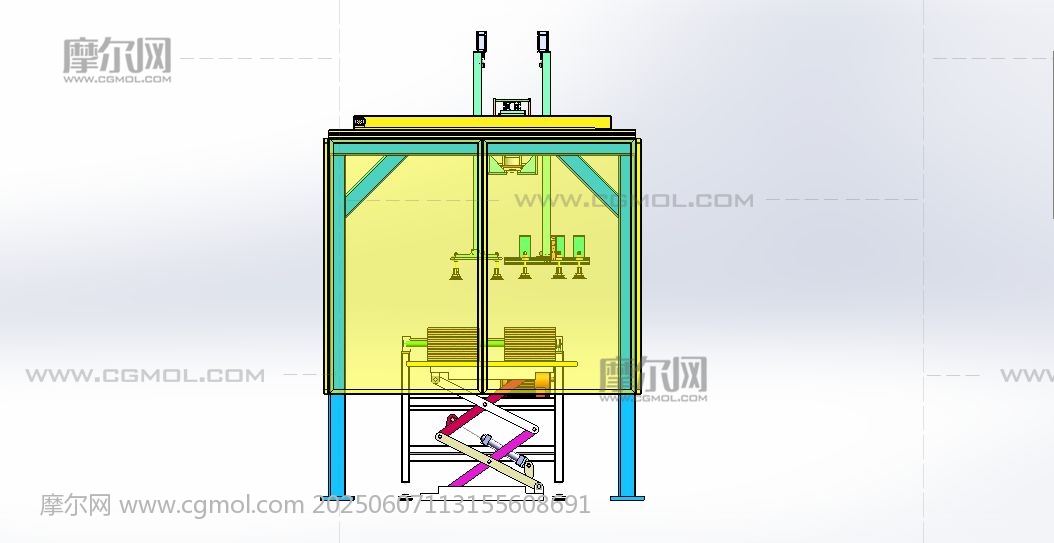

木板自动上料输送机设备 设计思路：木材板料自动上料输送机，把人工堆放好的木板材料自动送到输送线上，然后通过输送线送到指定的工位，人工除了放料和收料，其余工作都是由设备自动完成。设备由升降机、自动搬运机构、板料抓取机构和滚筒输送线组成。板料人工放在升降机上，搬运机构每一次抓取两片板料，放到输送机上。 木板自动上料输送机设备结构介绍：设备防护罩、自动搬运机构、升降机、板料抓取机构、输送机和电气配件构成，各组件结构具体构造如下： 1，自动搬运机构：由X轴、Y轴、Z轴运动模组组成； 2，升降机：升降平台和升降机构组成； 3，板料抓取机构：真空吸嘴、气缸和丝杆升降模组； 4，输送机：由滚筒输送机组成。 程序控制系统：设备有4个气缸动作，真空吸附控制6个，伺服电机3个，1个普通交流电机，使用PLC控制器可以实现设备的正常运作。 工作原理：木板材料自动上料机，由人工堆放好木板，木板堆放两列，放在升降机上，确认物料放置完成后，启动设备自己搬运，自动搬运机构动作，到达取料位置后，吸取木板，运送到滚筒输送机上。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款木板自动上料输送机设备
