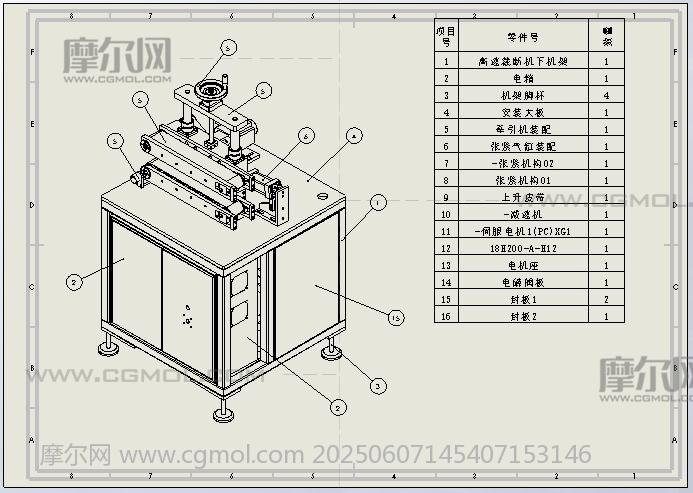

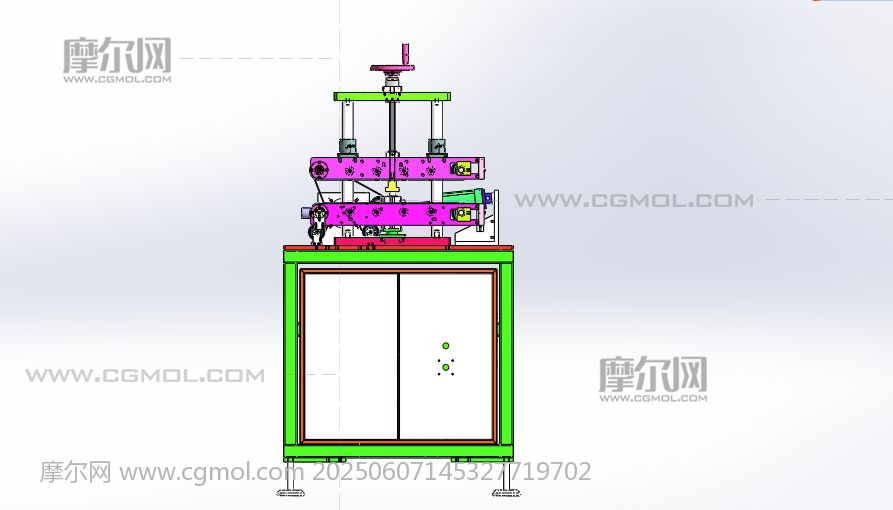

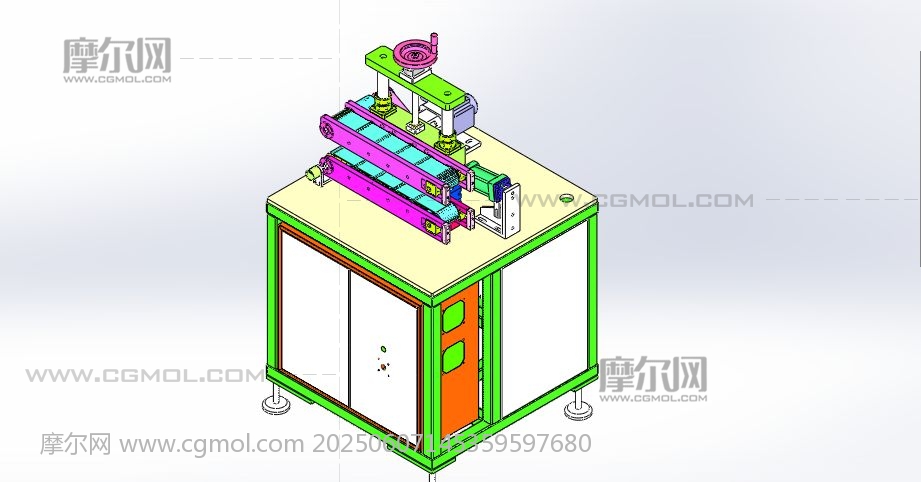

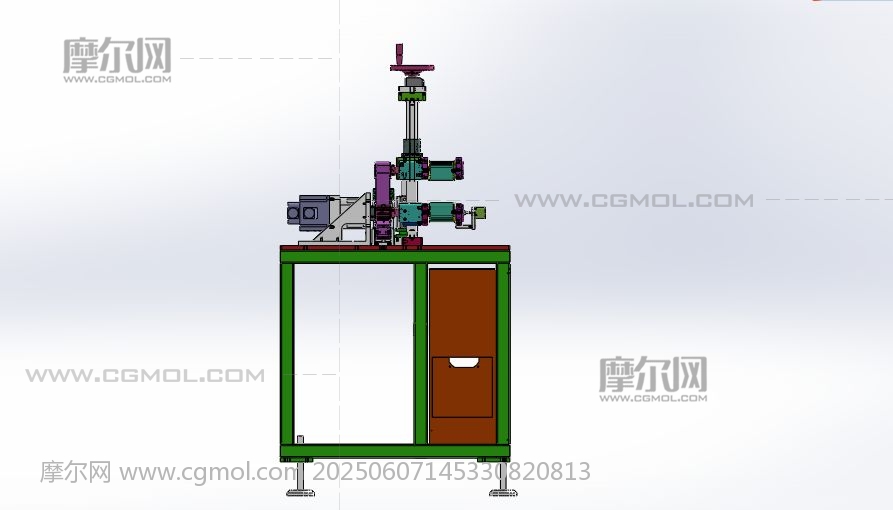

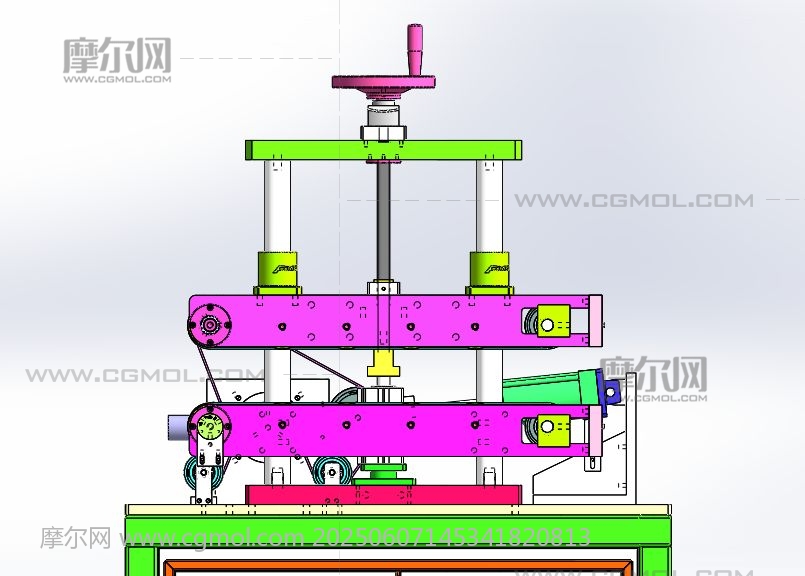

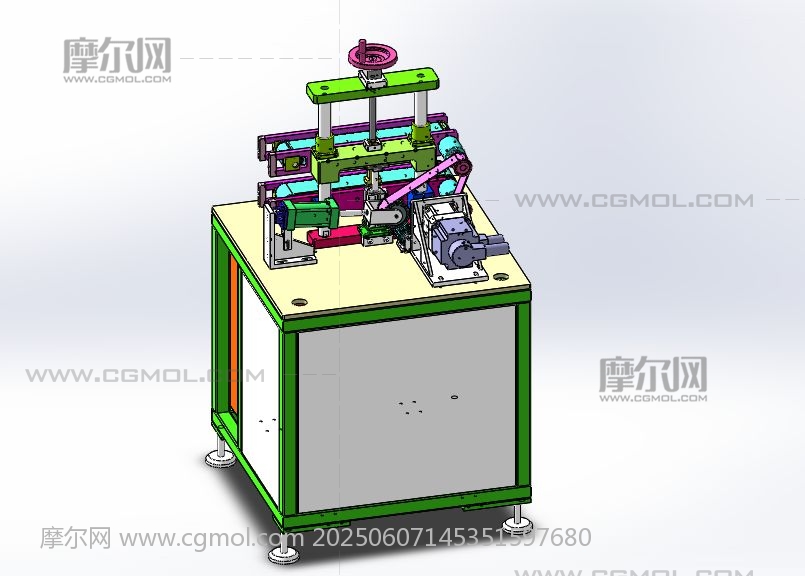

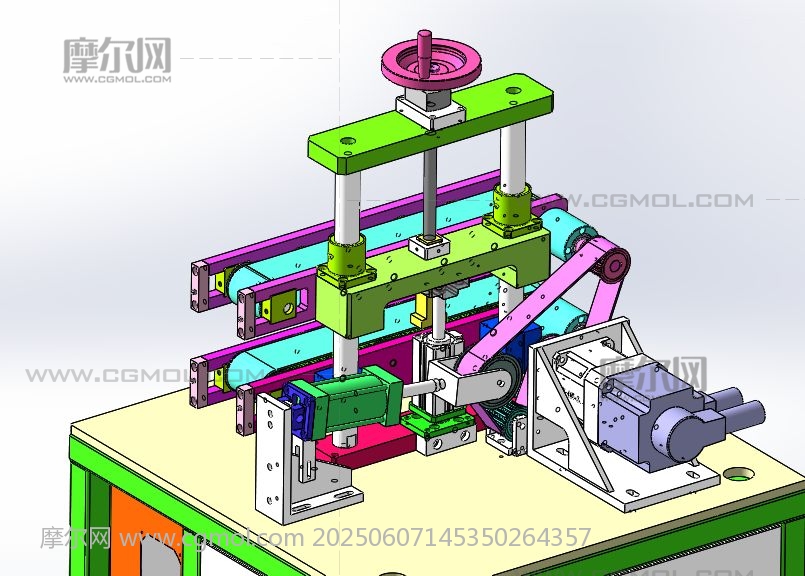

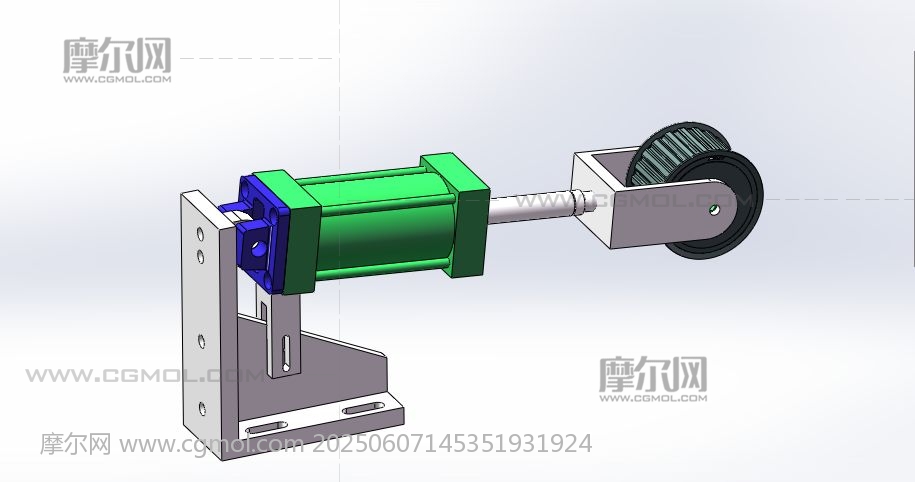

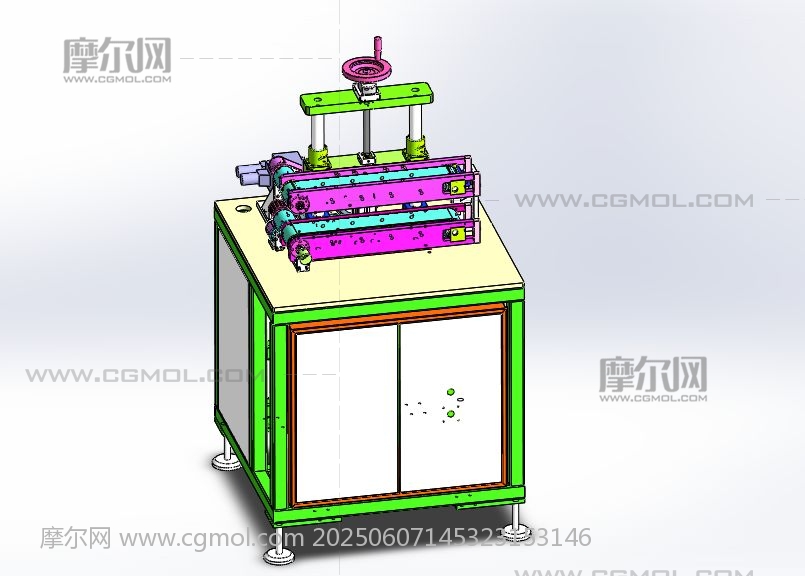

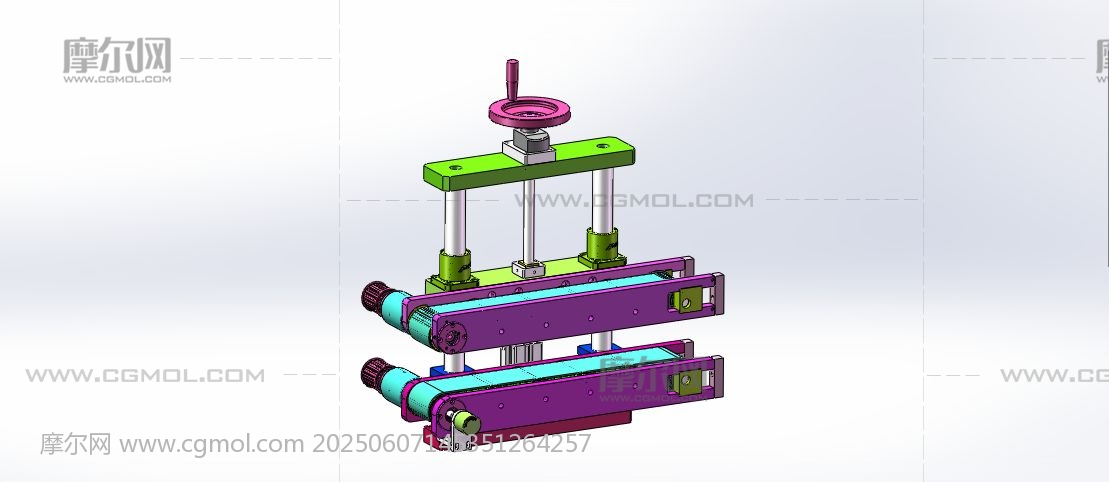

生产线牵引机设备 设计思路：上下两层皮带传动机构，皮带运转时带动产品往前输送，牵引机两层皮带开合距离可以调整，开合动作是自动开关，安装气缸实现，上下两层皮带中间安装有托辊，保证皮带平稳运行，牵引机动力部分是通过伺服电机、同步带轮、同步带和自动张紧机构实现动力传动。 生产线牵引机设备结构介绍：设备防护罩、上下两层皮带传动机构、调节丝杆机构、同步带传动机构、自动张紧机构和电气配件构成，各组件结构具体构造如下： 1，上下两层皮带传动机构：由多楔带、托辊和多楔带轮组成； 2，调节丝杆机构：由丝杆和手轮组成； 3，同步带传动机构：由伺服电机、同步带和同步带轮组成； 4，自动张紧机构：由气缸和同步带轮组成。 程序控制系统：设备有2个气缸动作，1个伺服电机，使用PLC控制器可以实现设备的正常运作。 工作原理：把产品放在上下两层皮带之间，操作手轮可以调节好两层皮带的距离，工作时上层皮带在气缸作用下往下压紧，上下皮带同时运转，把产品往前输送。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款生产线牵引机设备。
