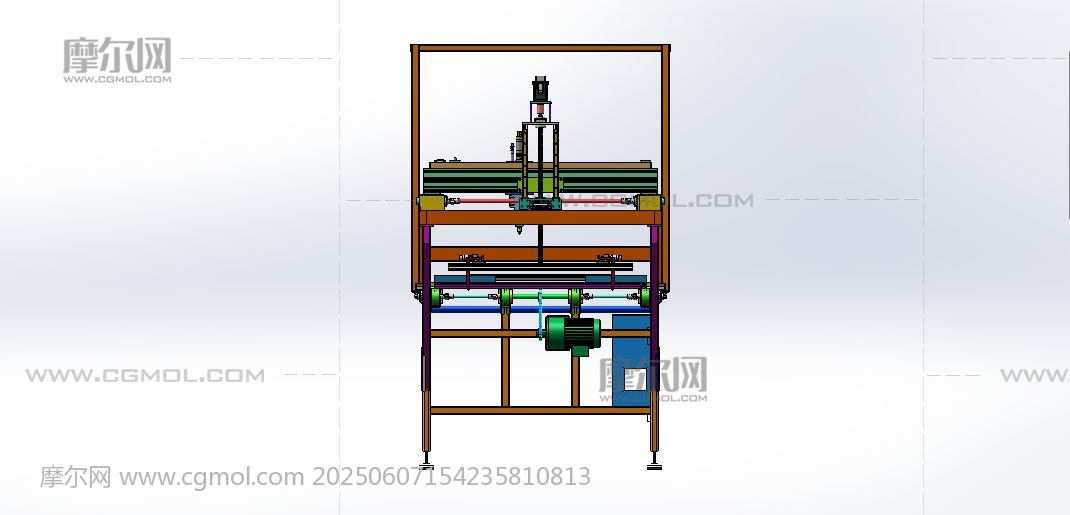

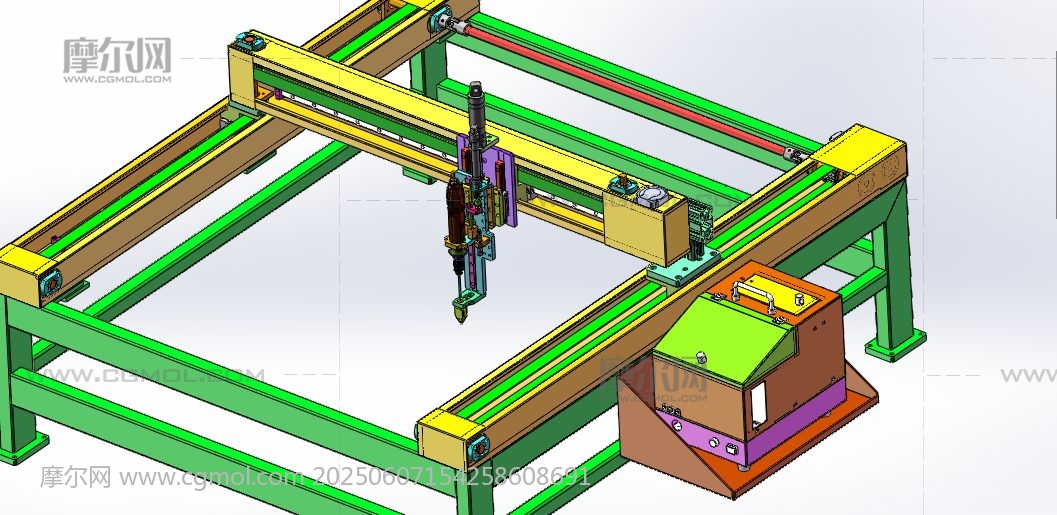

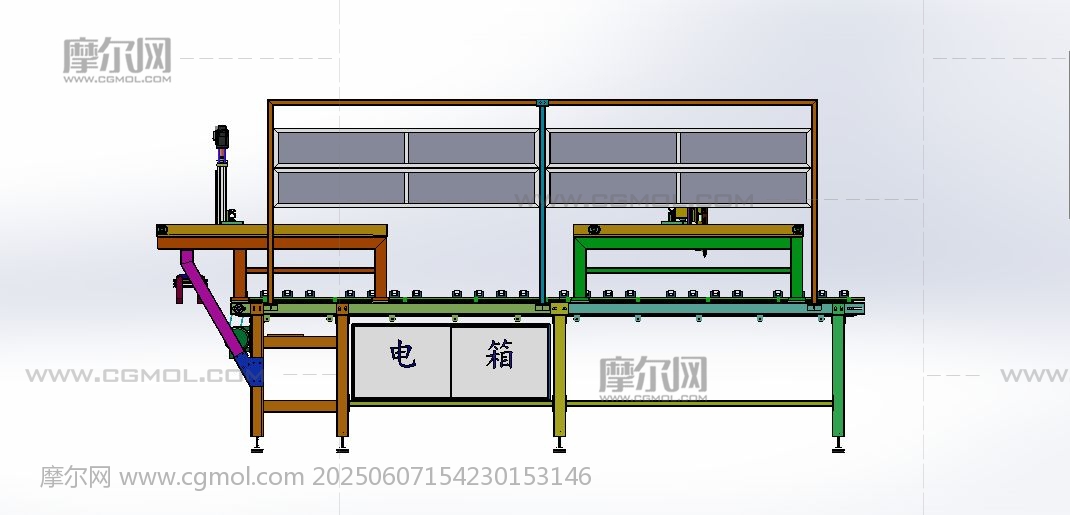

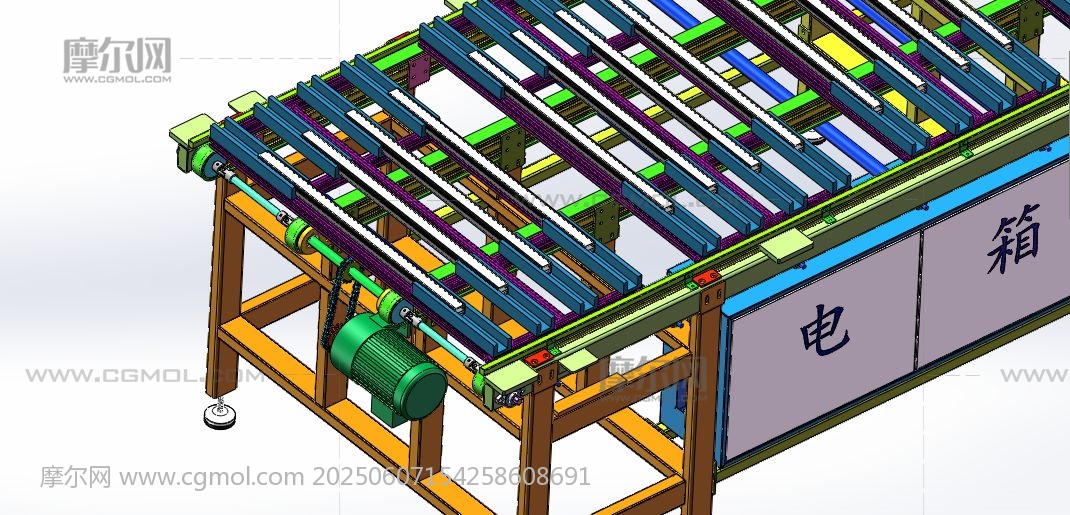

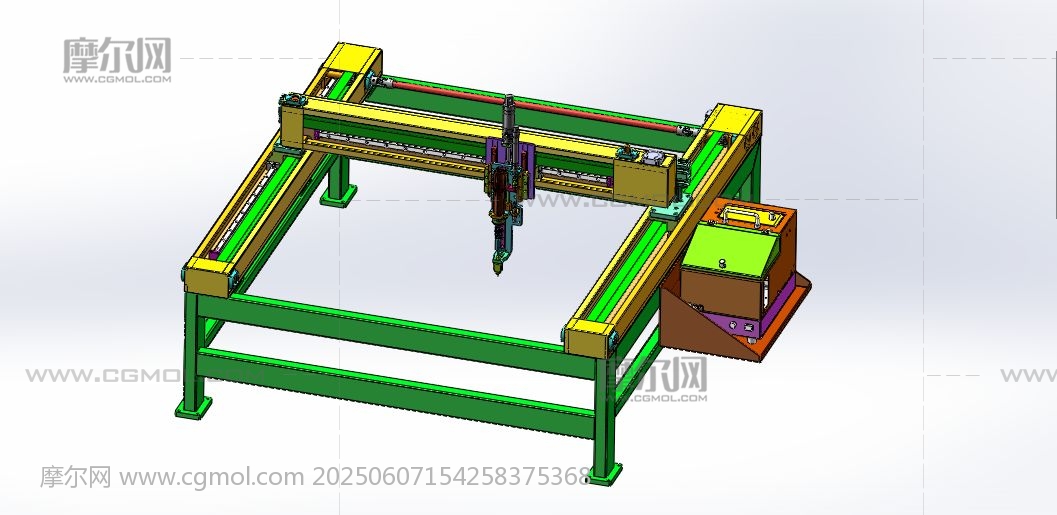

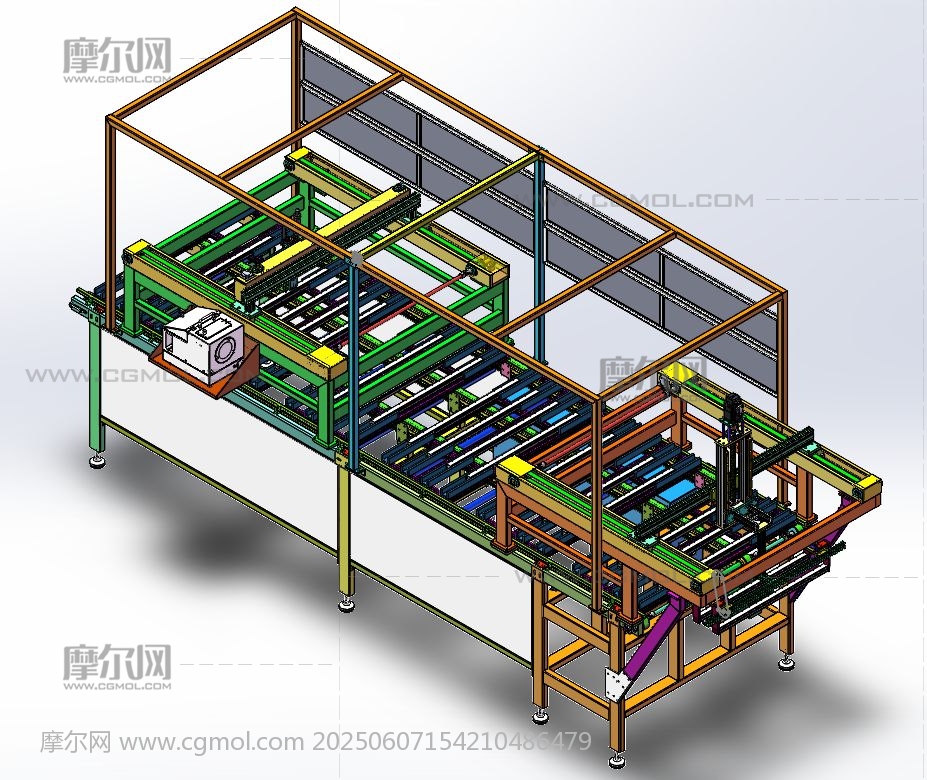

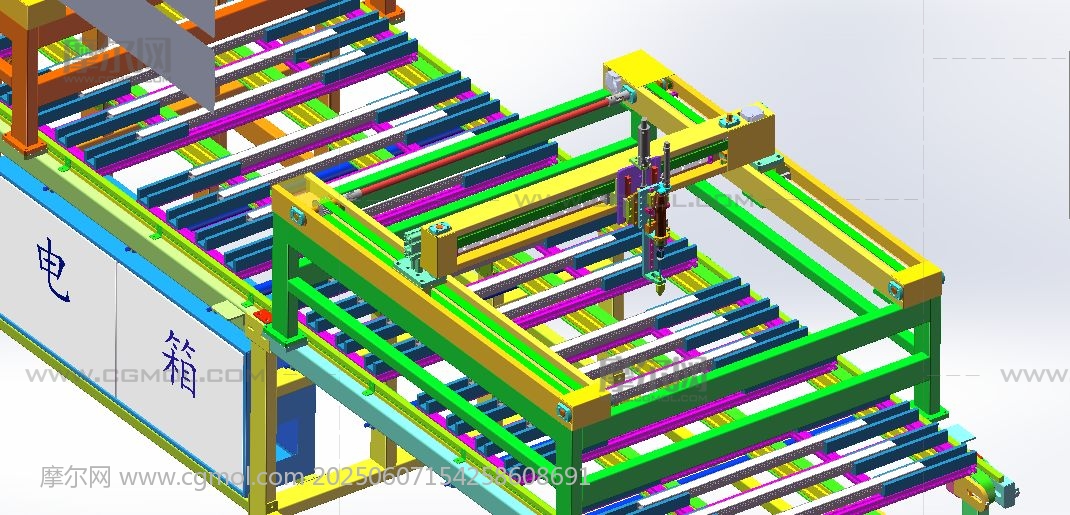

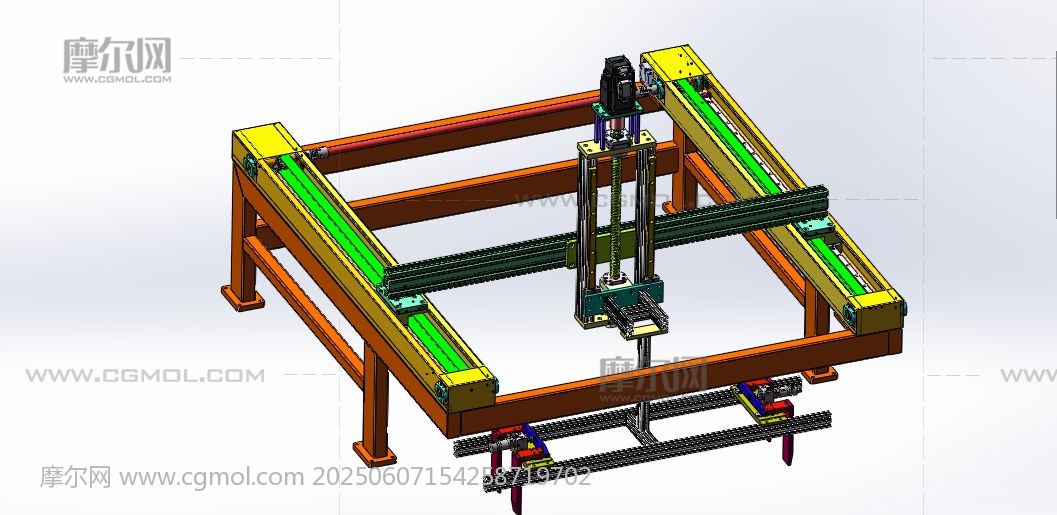

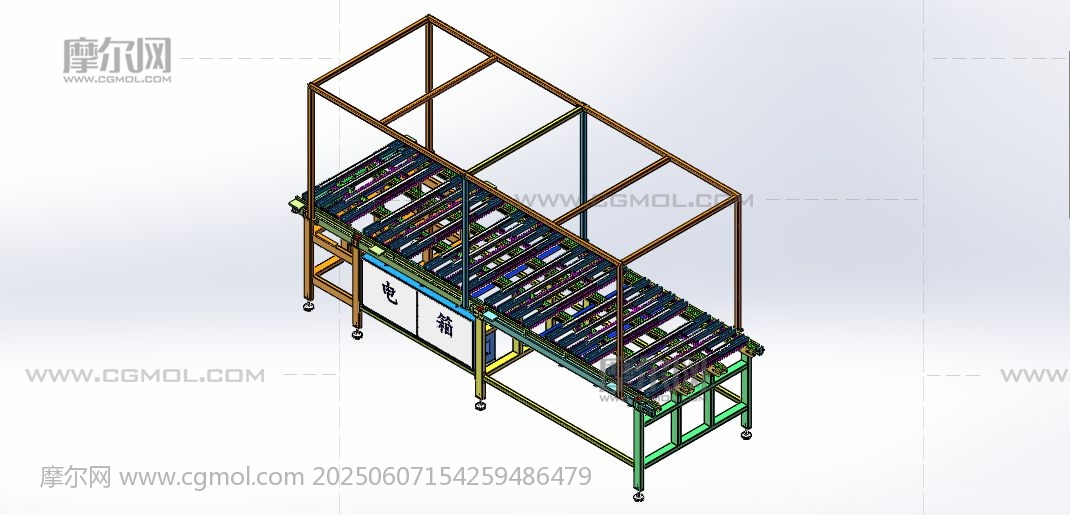

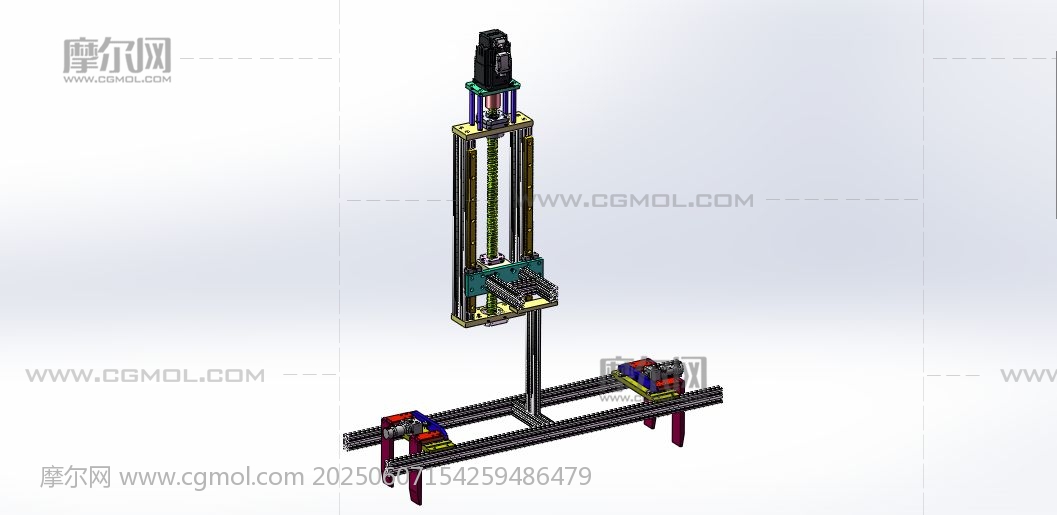

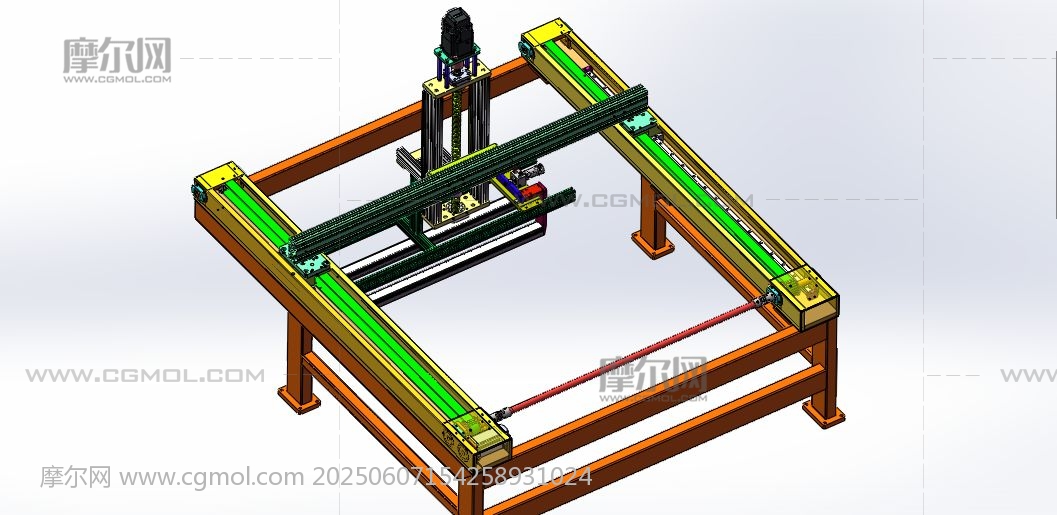

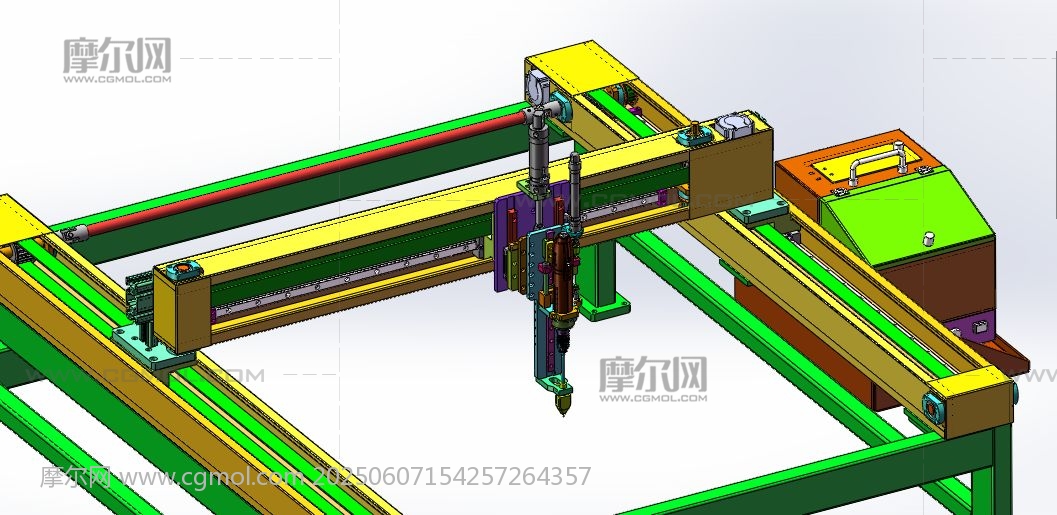

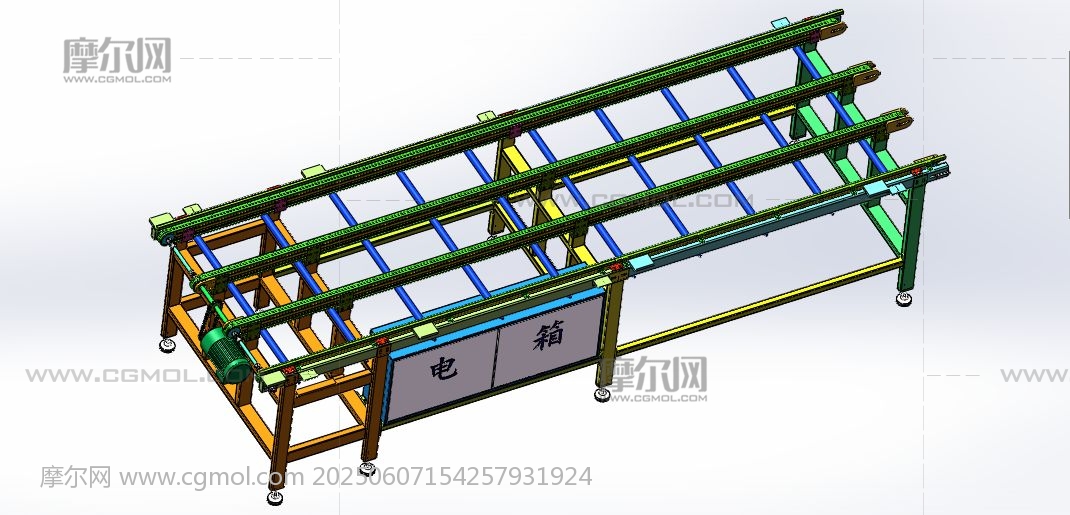

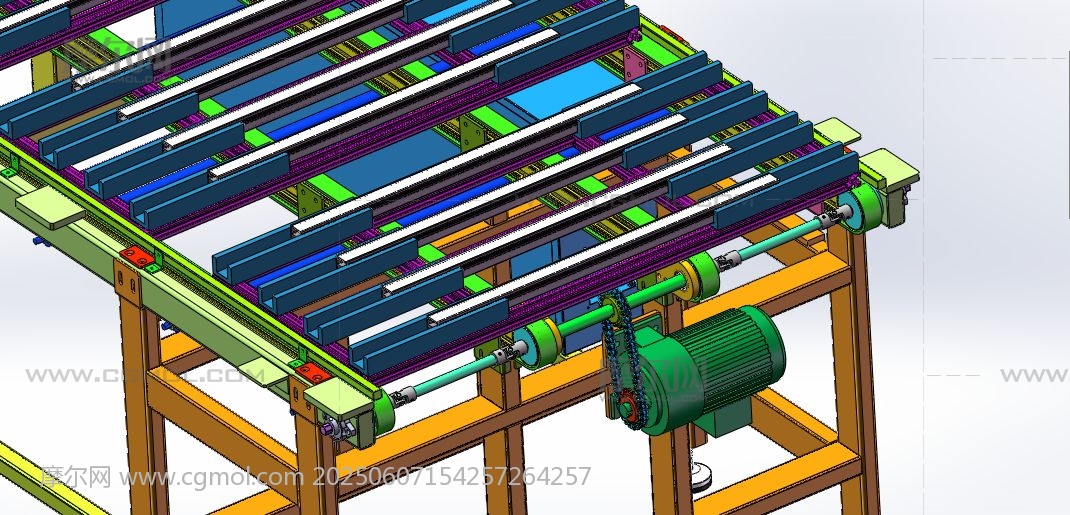

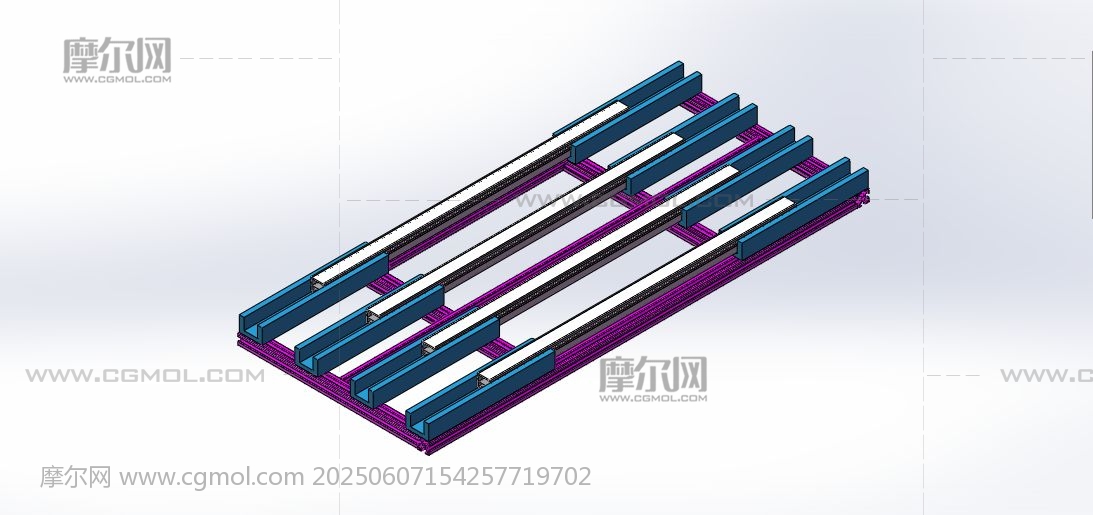

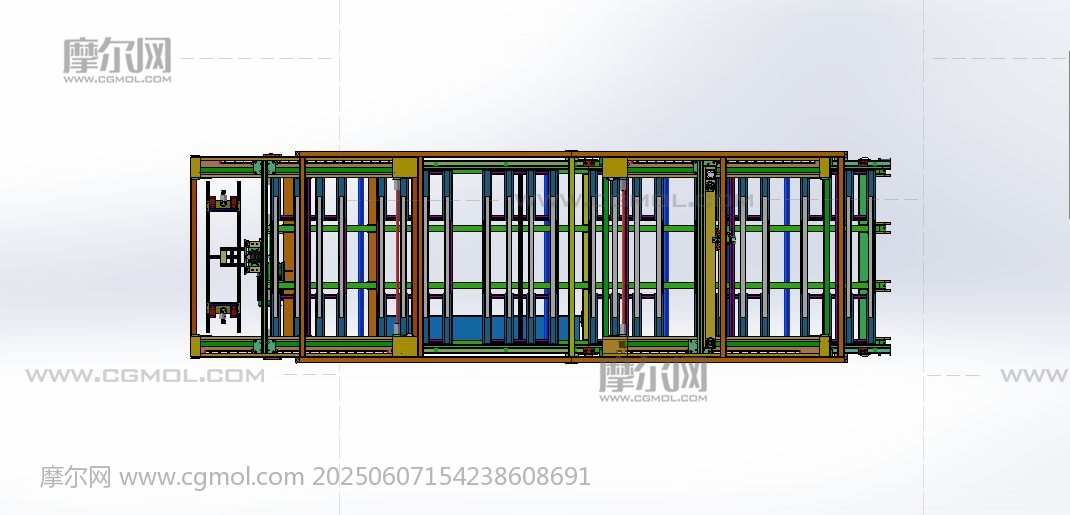

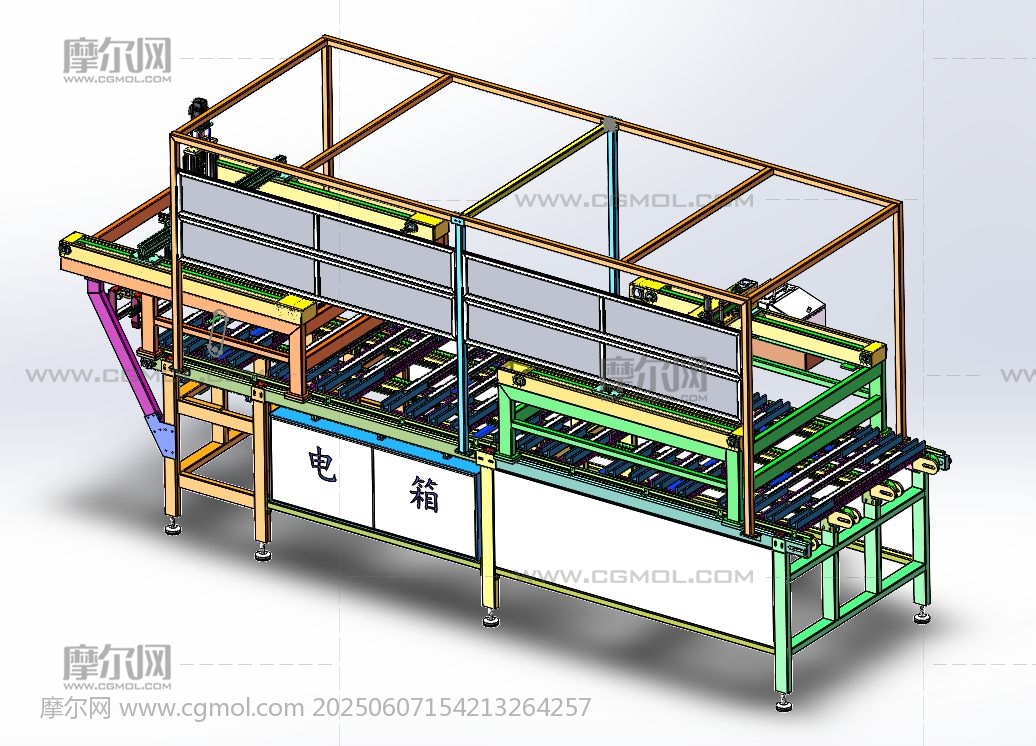

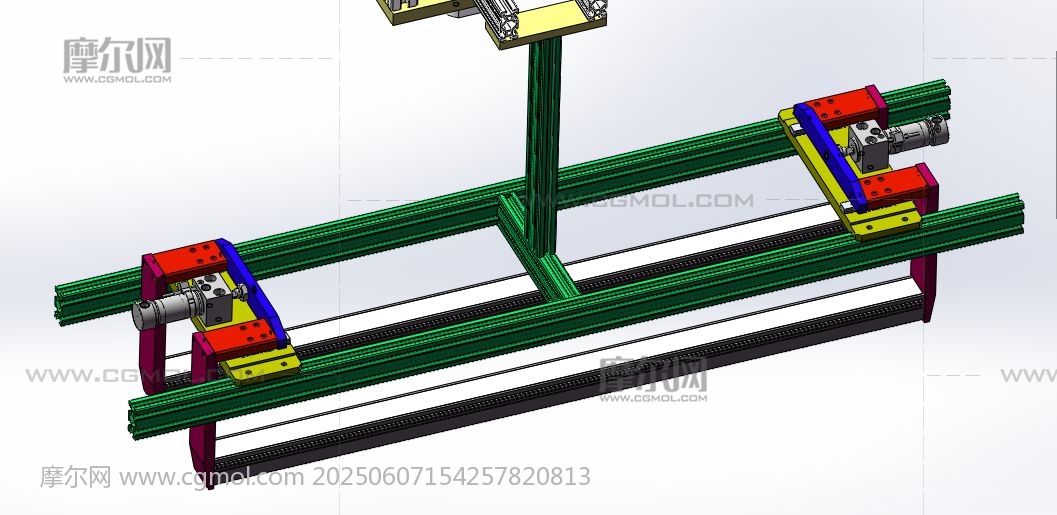

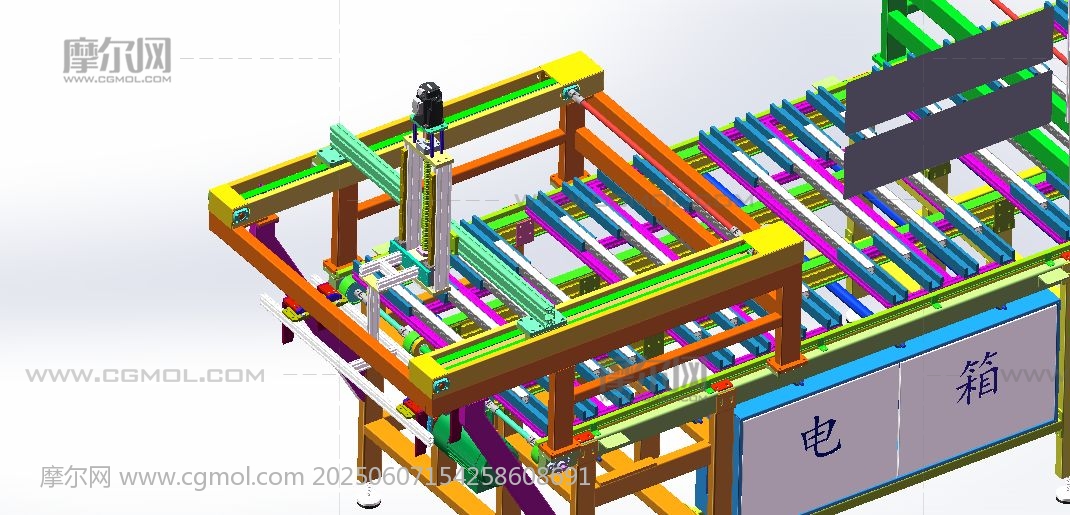

条形灯组装打螺丝收料打包一体设备 设计思路：设备采用了流水线的方式，实现在输送线上完成条形灯螺丝锁紧和自动收料打包，设备一共有两部组成，自动打螺丝和自动收料，两部分都是由X Y Z轴三个方向运动模组组成，安装智能电批实现自动打螺丝，收料部分是夹取机构。上料由人工放在治具板上，治具板在输送带上直线输送，到达指定位置后由阻挡机构定位，开始安装设定的路径打螺丝锁紧产品，然后输送到收料区域自动夹取收料。 条形灯组装打螺丝收料打包一体设备结构介绍：设备防护罩、智能电批、自动供螺丝机、输送带、产品固定治具板、X Y Z运动模组、收料夹具机构和电气配件构成，各组件结构具体构造如下： 1，智能电批：由电批模组组成； 2，自动供螺丝机：由供螺丝机、吹气管和螺丝夹嘴组成； 3，输送带：由皮带、机架和电机传动机构组成； 4，产品固定治具板：由固定底座和产品固定槽组成； 5，X Y Z运动模组：由固定支架、滑台模组组成； 6，收料夹具机构：由气缸夹紧机构组成。 程序控制系统：设备有6个气缸动作，1个智能扭力电批，4个伺服电机，1个普通交流电机，使用PLC控制器可以实现设备的正常运作。 工作原理：人工在设备前段放入产品，每一个治具板放4个产品，按照正确的方向排列好，输送带把产品运送到位置后，开始自动锁紧螺丝工作，运动模组和智能电批同时工作，完成锁紧螺丝工序后，继续输送到收料区域自动收料。 图纸为solidworks 2020版本设计，装配图完整，零件齐全。一款条形灯组装打螺丝收料打包一体设备。
