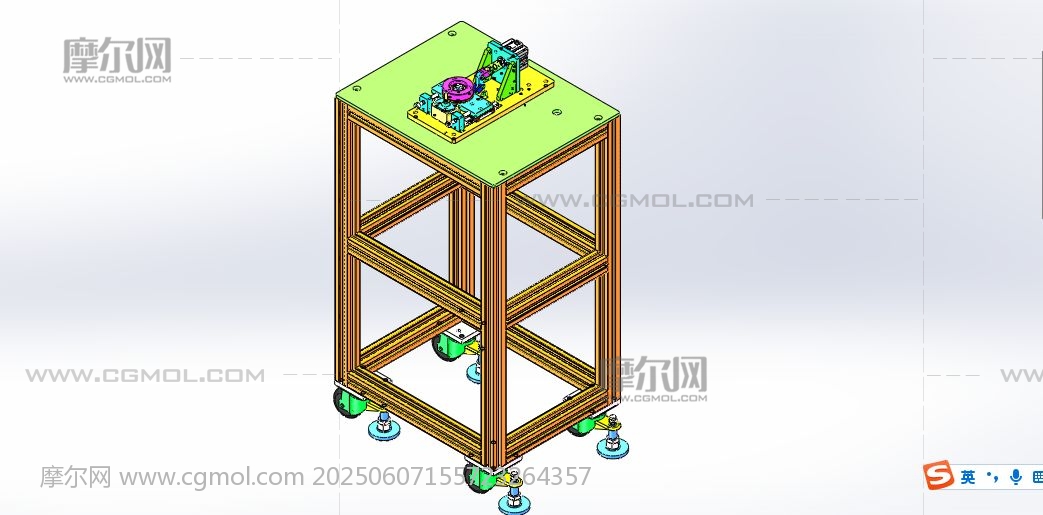

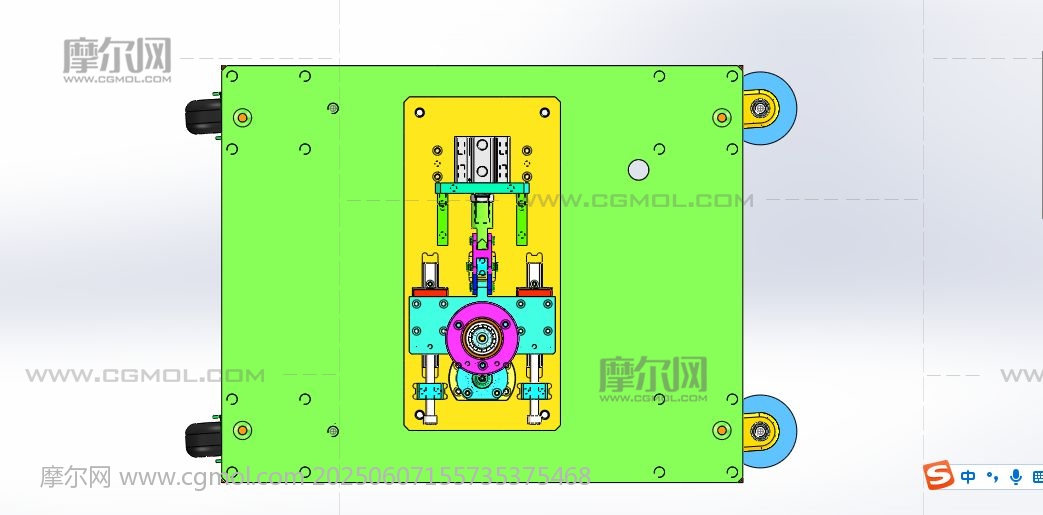

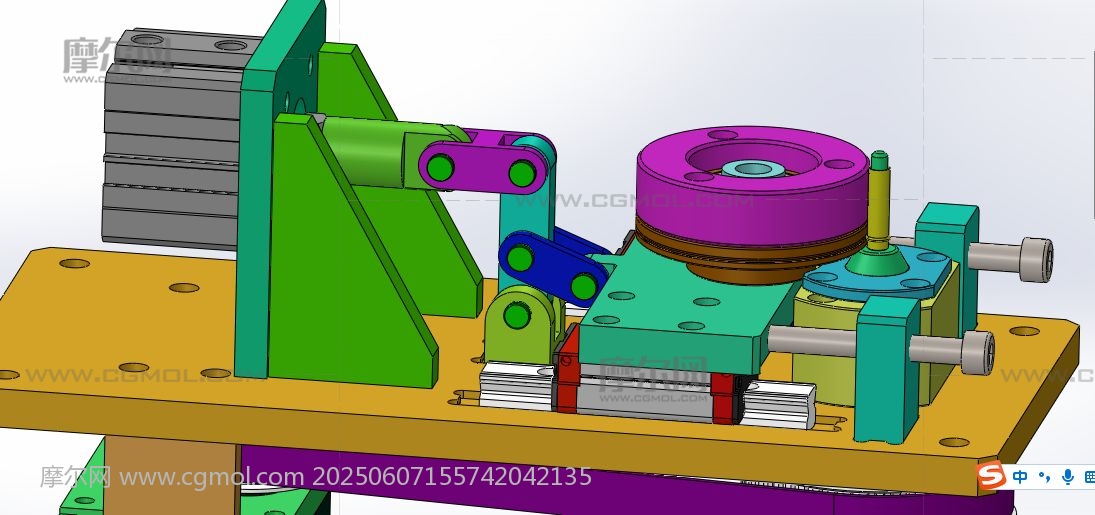

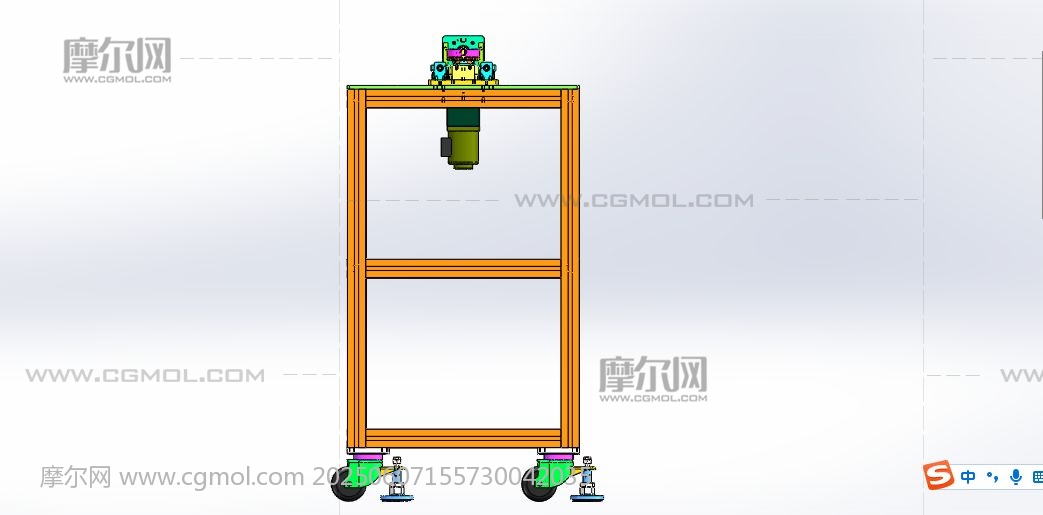

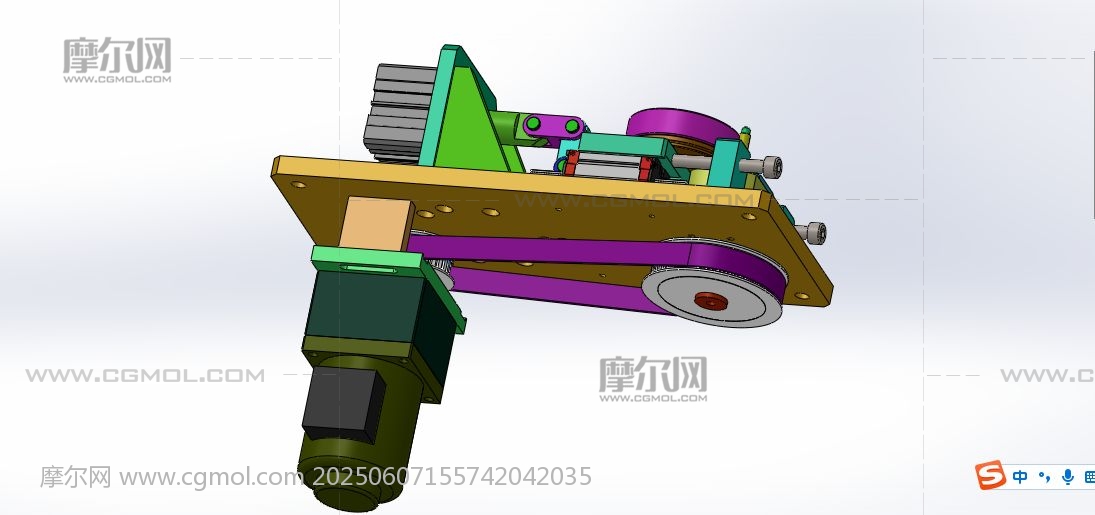

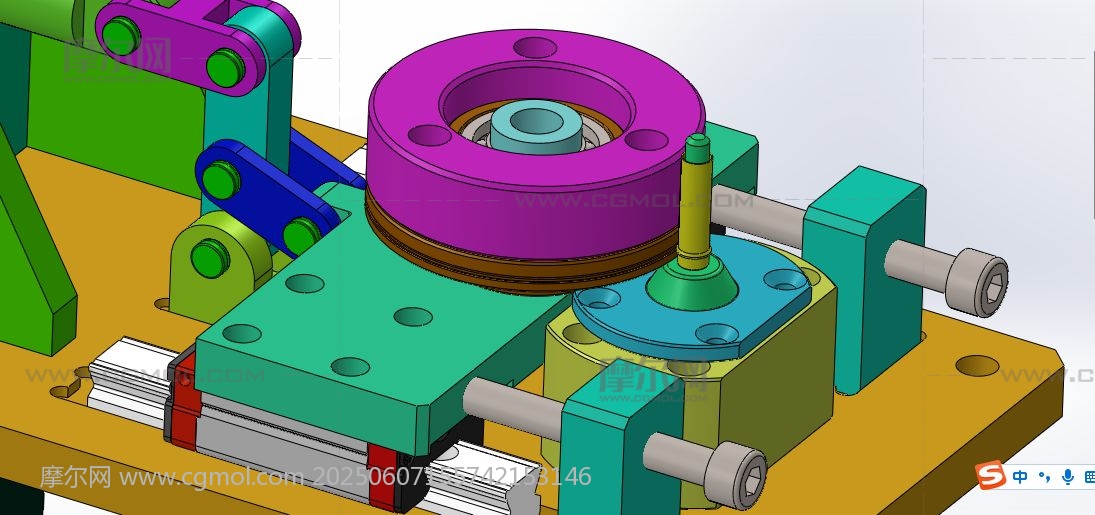

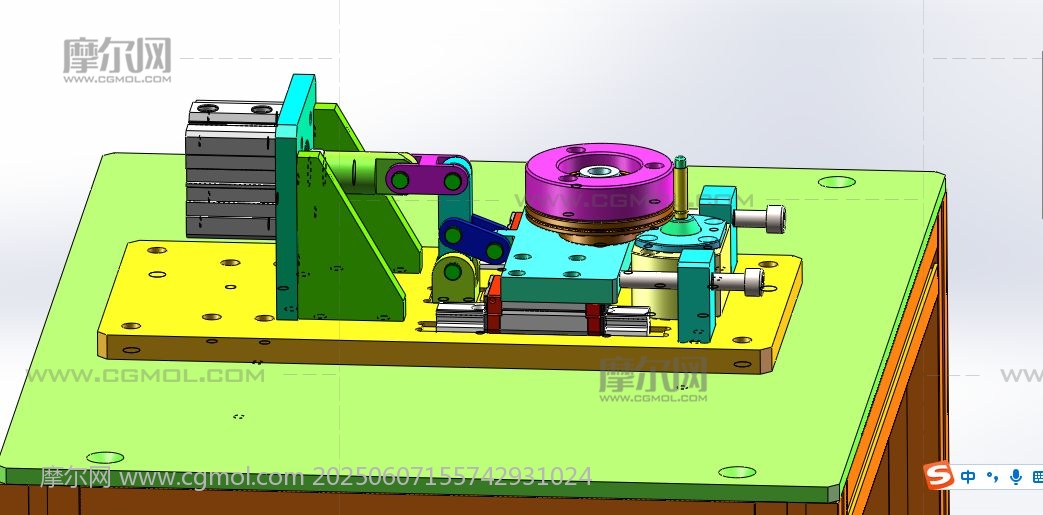

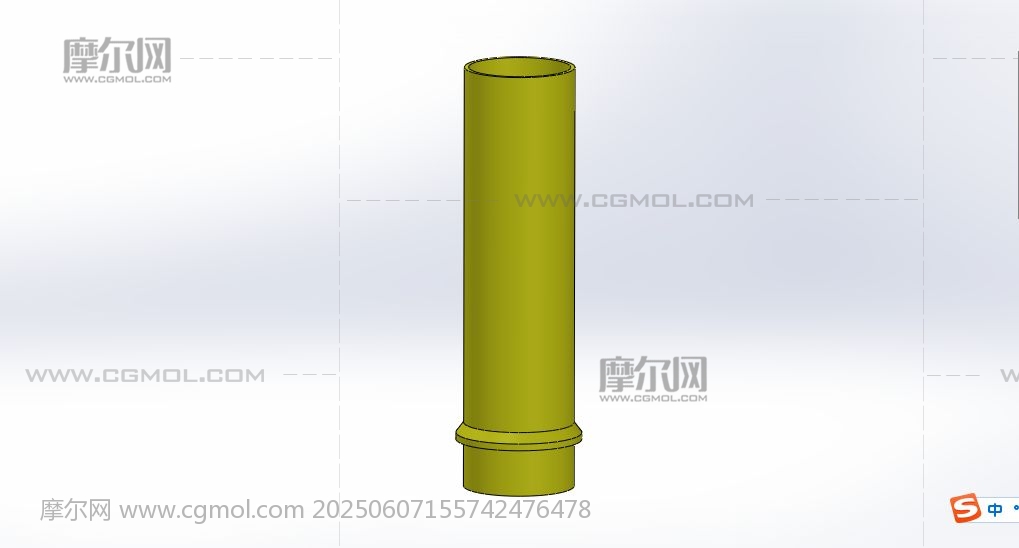

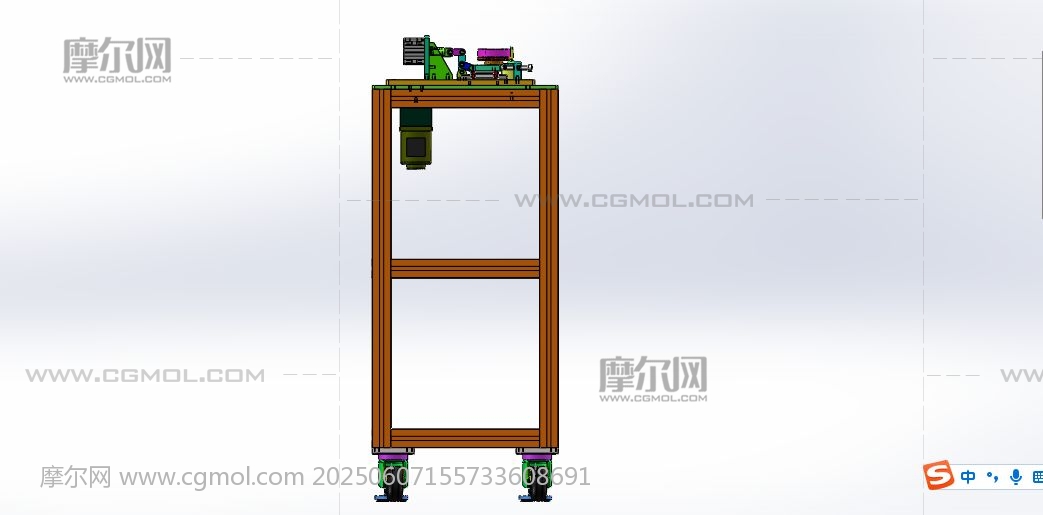

铜管压台阶机 设计思路：铜管滚压台阶成型，把铜管套在旋转轴里，气缸推动压轮前进，挤压铜管，压轮随转轴同时转动，滚压出所需要的台阶。 铜管压台阶机结构介绍：设备防护罩、滚压轮组件、气缸连杆机构、铜管转轴、电机同步带传动组件和电气配件构成，各组件结构具体构造如下： 1，滚压轮组件：由压轮和压轮轴组成； 2，气缸连杆机构：由气缸、连杆和导轨滑块组成； 3，铜管转轴：由转轴和固定底座组成； 4，电机同步带传动组件：由电机、同步带轮和同步带组成。 程序控制系统：设备有1个气缸和1个减速电机，使用PLC控制器可以实现设备的正常运作。 工作原理：人工把铜管套在转轴上，手按下启动开关，此时铜管转轴开始旋转，压轮机构在气缸推动下，往前挤压铜管，完成铜管台阶成型工序。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款铜管压台阶机。
