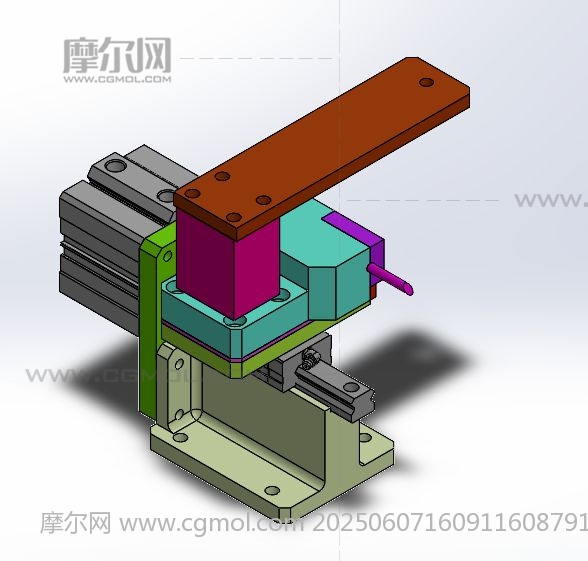

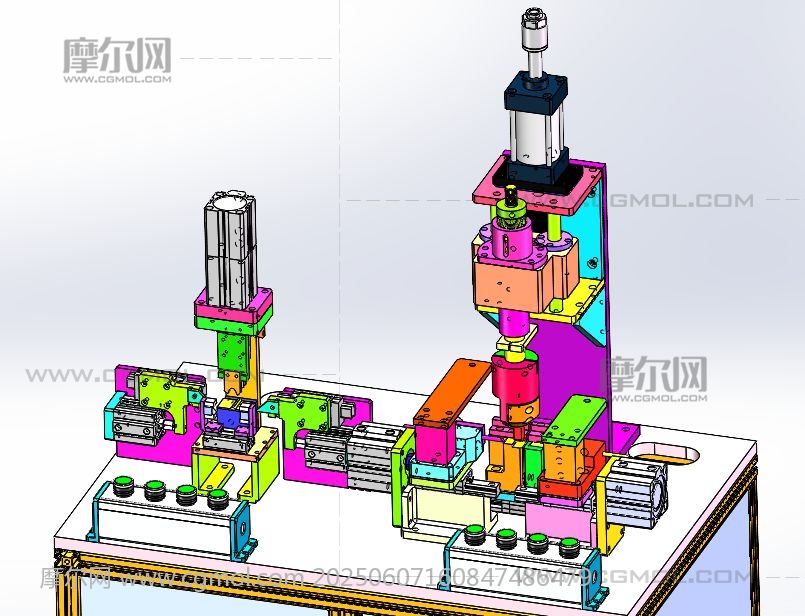

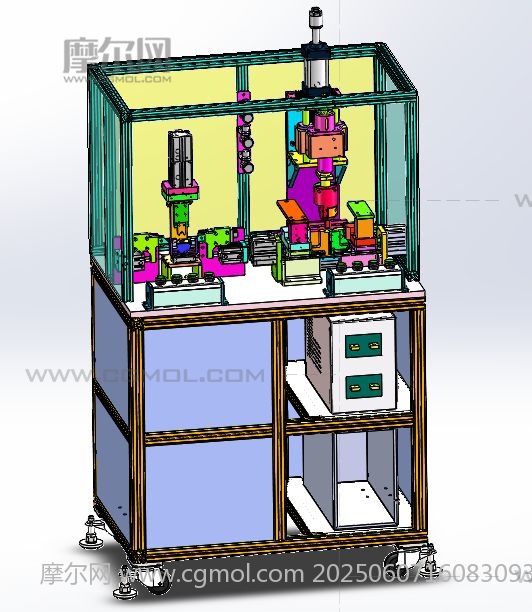

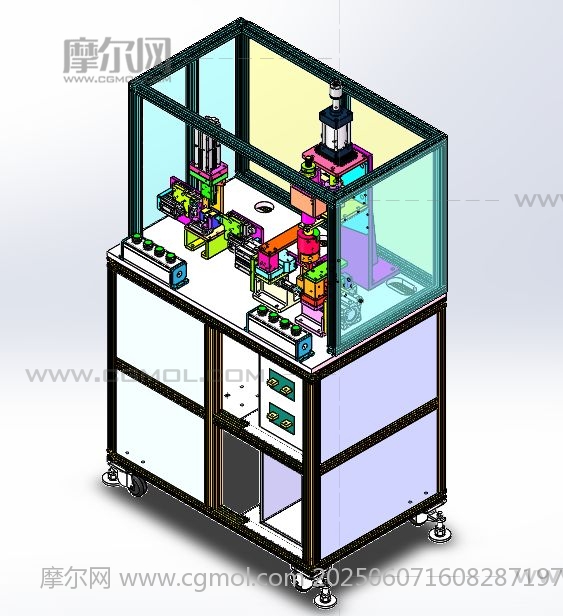

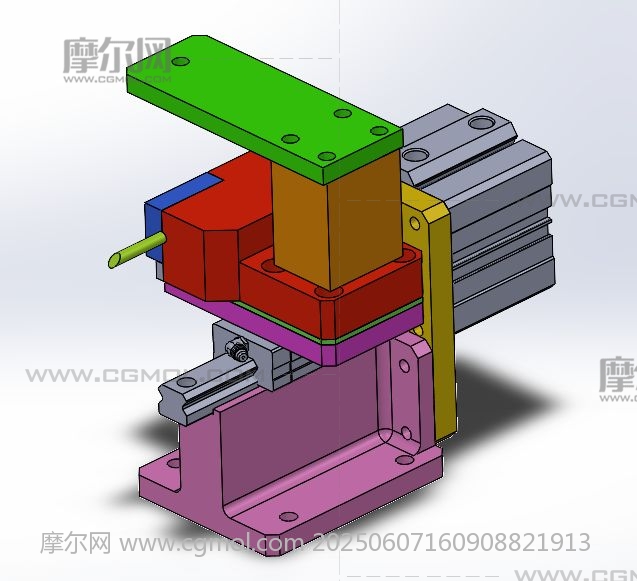

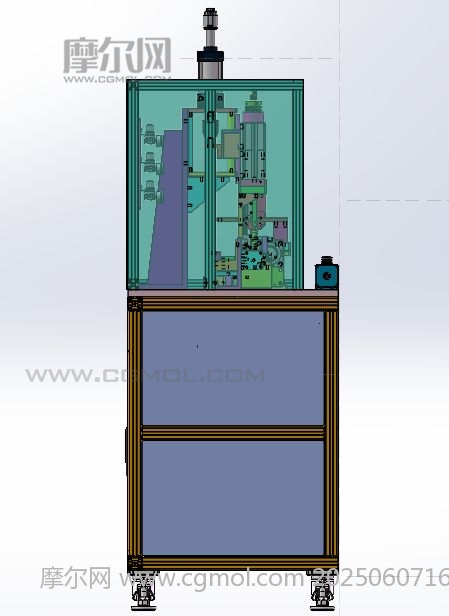

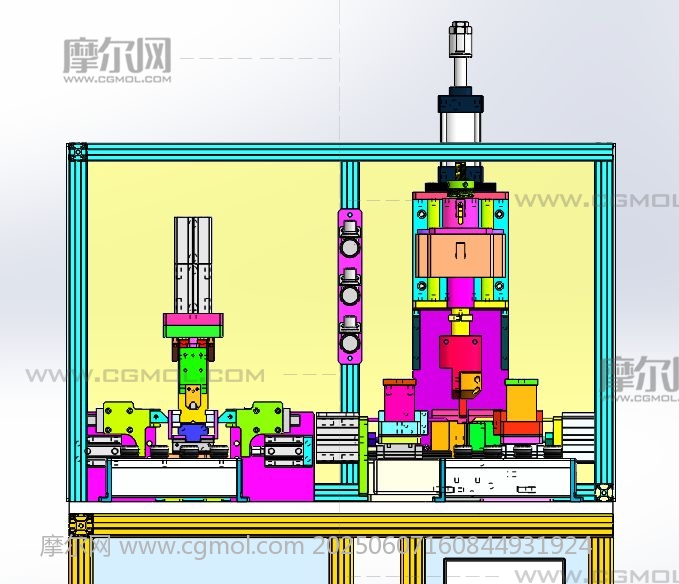

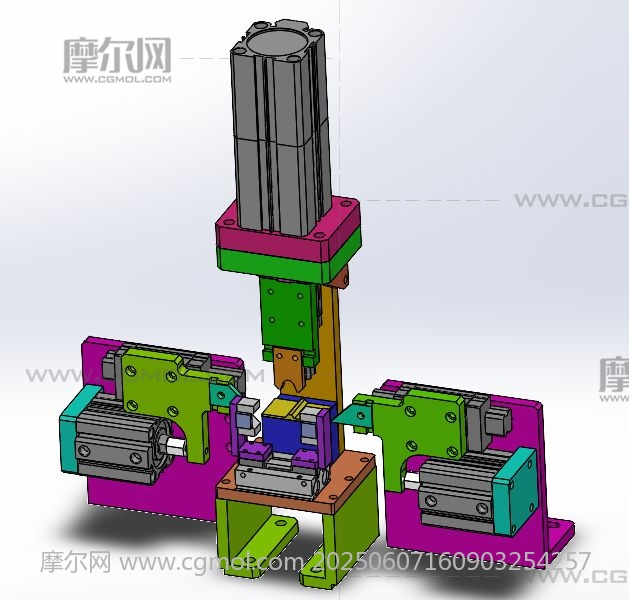

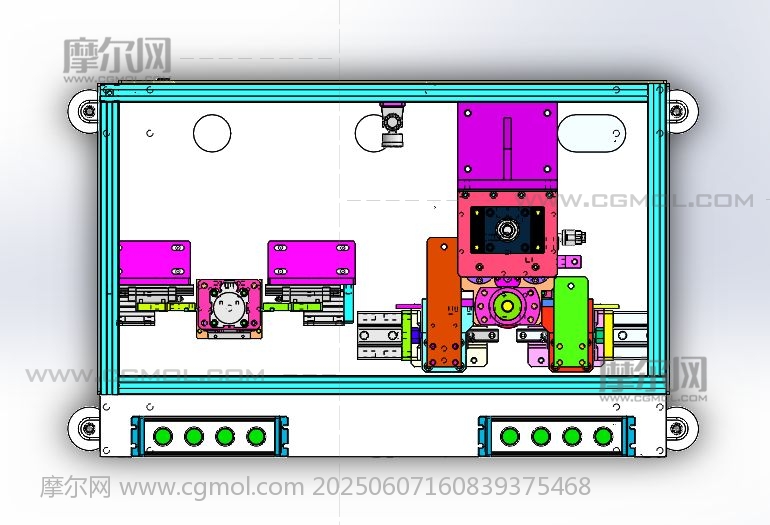

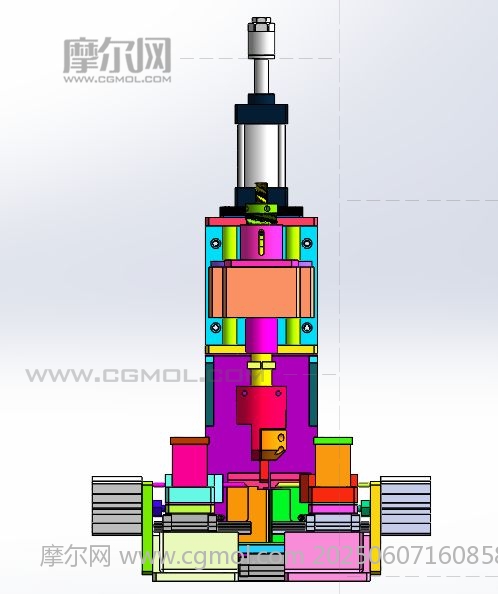

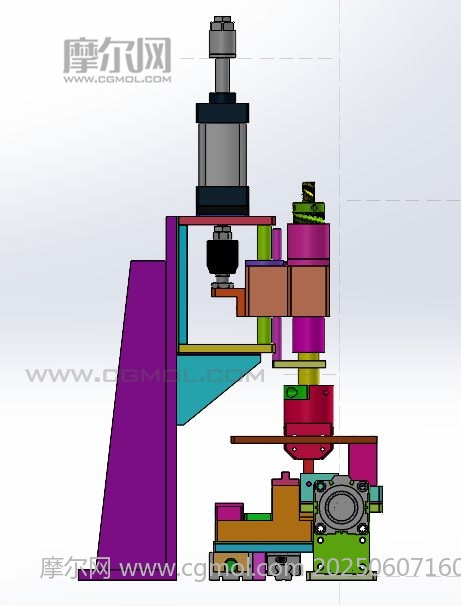

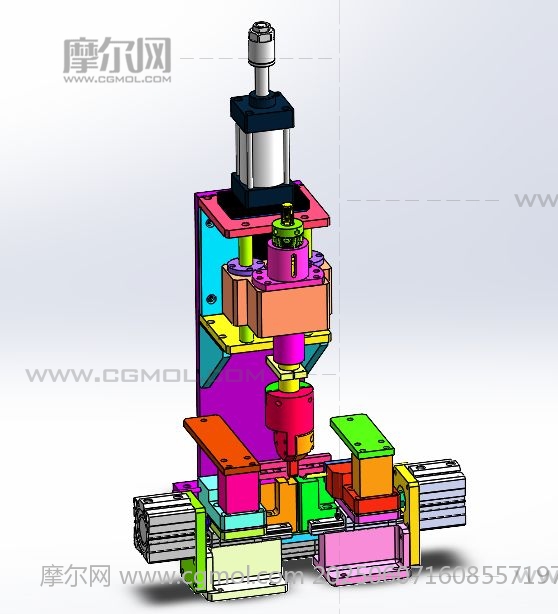

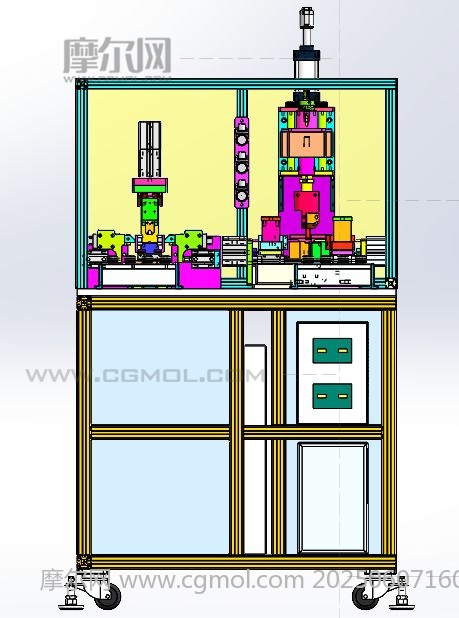

电感碳刷架整形自动焊接机 设计思路：设备要完成电感碳刷架整形和铜脚插片的焊接，设备一共有两个工位，分左右工位：左工位是碳刷架的整形；右工位是电感线焊接铜脚插片。两个工位都是有人工上料，完成左边的工序（碳刷架整形）后，人工去下整形后的工件，放入到右边的焊接工位进行焊接，完成焊接后，进行牢固性检测。 电感碳刷架整形自动焊接机结构介绍：主体机架部分、安全防护栏、碳刷架整形工装、电感线焊接工装、高频感应加热器、冷水机和电气控制系统组成，各组件结构具体构造如下： 1，主体机架部分：由底板、铝型材机架组成； 2，安全防护栏：由安全光栅和铝型材机架组成； 3，碳刷架整形工装：由气动夹具、整形导向机构和整形压片机构组成； 4，电感线焊接工装：由铜脚插片定位模具、电加热机构和压紧模具组成； 5，高频感应加热器：由电加热设备和冷却系统组成； 6，冷水机：由水箱、制冷系统组成。 程序控制系统：设备有6个气缸、高频感应加热器和冷水机，使用PLC可编程控制器可以实现设备的正常运作。 工作原理：左边工位：碳刷架整形工位，根据产品所需要的形状尺寸，来确定整形夹具的结构，中间放入产品，左右两个各有一个导向片，气缸推动可往中间移动，上面是整形压板，由气缸往下压即可完成整形工序。右边工位：是电感线焊接铜脚插片，采用电加热方式，将电感线和铜片加热后，用压模将两者压紧，然后冷却降温。操作方法，人工把整形好的碳刷架放入焊接模具中，双手同时按下启动开关，两边各有一个气动夹紧机构，各自安装有一根导电耐高温的钨棒，当钨棒与工件接触后，开始导电，瞬间加热，此时压模下压，将电感线和铜脚插片焊接一起。由于需要焊接两根线，所以分两次先后顺序焊接。 图纸为solidworks 2020版本设计，装配图完整，零件齐全。一款电感碳刷架整形自动焊接机。
