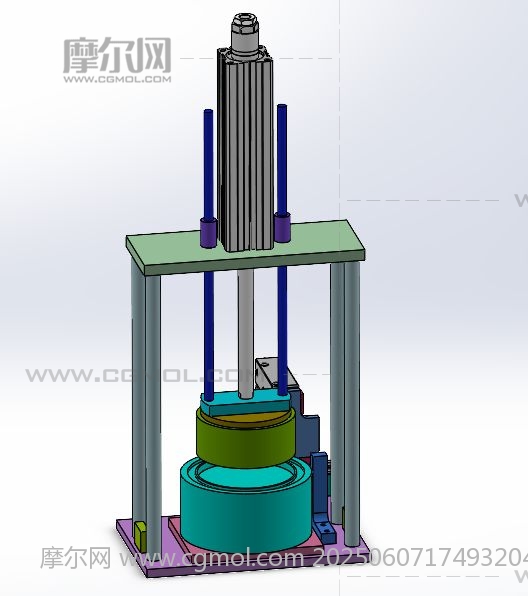

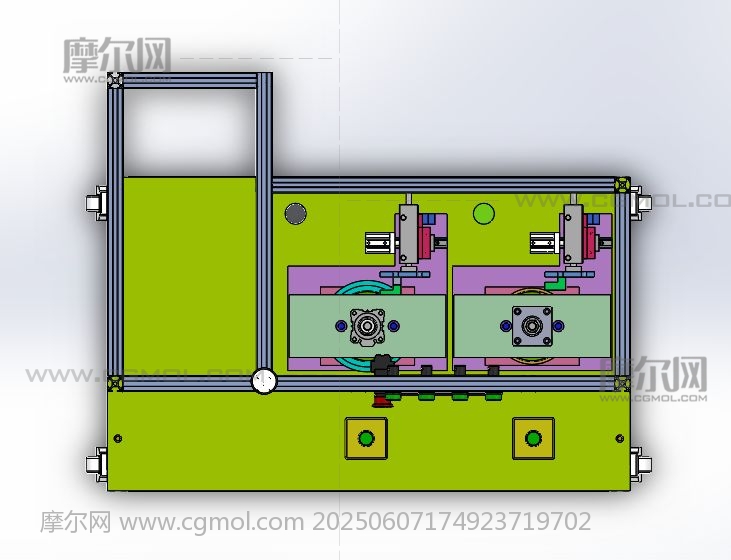

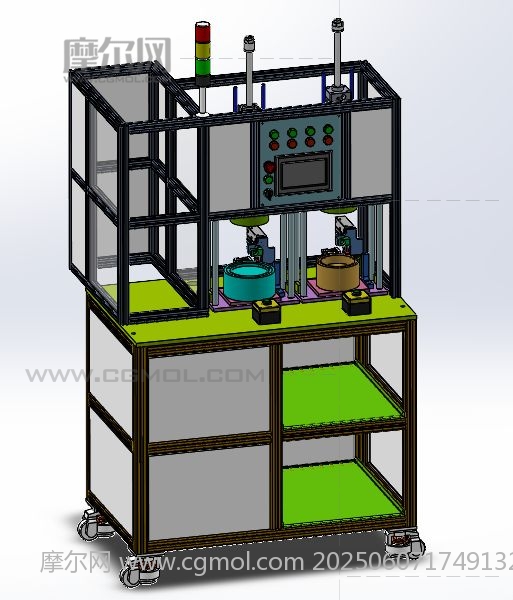

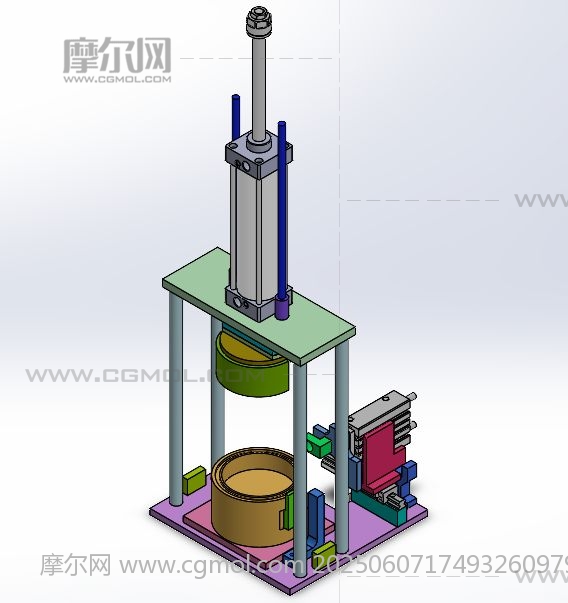

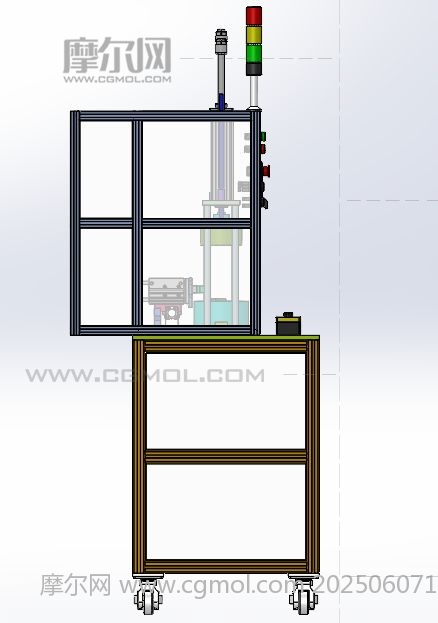

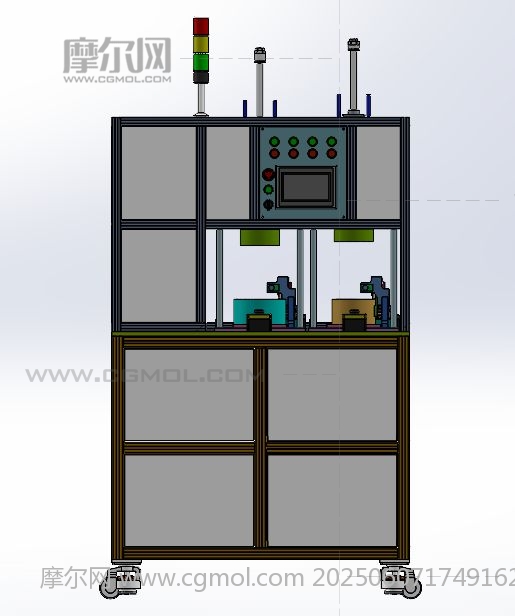

油泵法兰气密性检查设备 设计思路：双工位的气密性检测机，对燃油泵的法兰密封性能进行检测，判断是否有漏气，设备自动检测，检测原理：把需要检测的法兰工件放在固定底座上，底座有进气孔，法兰与底座接触面有密封圈密封，法兰出油口由气缸压紧密封，当人工放置好法兰工件后，启动设备，自动进行检测，如果密封良好则判断为合格产品，设备安装触摸屏，报警灯。 油泵法兰气密性检查设备结构介绍：主体机架部分、安全防护栏、法兰固定底座、气缸压紧机构、法兰密封组件、密封管路、气压检测元件和电气控制系统组成，各组件结构具体构造如下： 1，主体机架部分：由底板、铝型材机架组成； 2，安全防护栏：由安全光栅和铝型材机架组成； 3，法兰固定底座：由工装底座和密封件组成； 4，气缸压紧机构：由压紧模具、气缸和导向机构组成； 5，密封管路：由管路、气压检测元件和电磁阀组成。 程序控制系统：设备有4个气缸、2个管道密封电磁阀，使用PLC可编程控制器可以实现设备的正常运作。 工作原理：人工把法兰放入到检测工位上，双手按下启动开关，压紧机构把法兰压紧，法兰出油孔气缸把出油孔压紧密封，然后从法兰底座进气口进行充气，当气压到设定值后，停止充气，保持压力等待，在保压时间内，压力没有下降则为密封良好，反之，为漏气。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款油泵法兰气密性检查设备。
