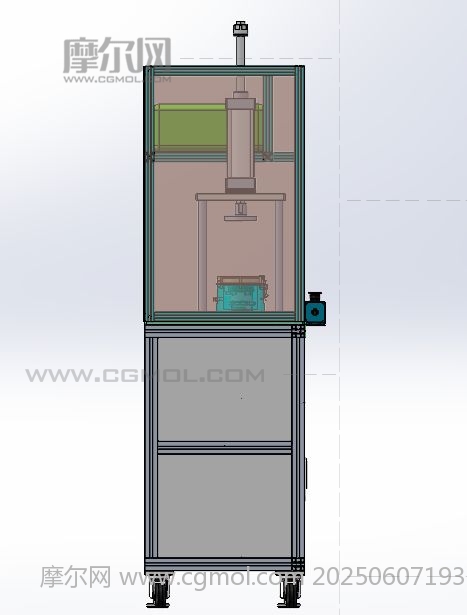

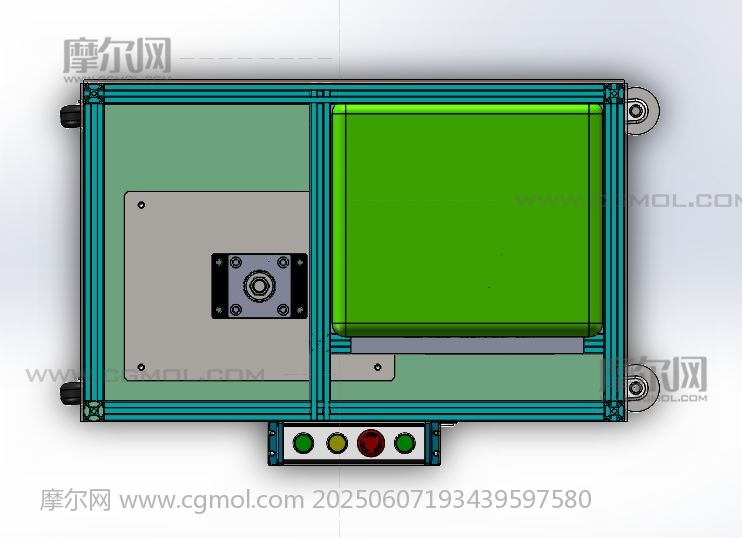

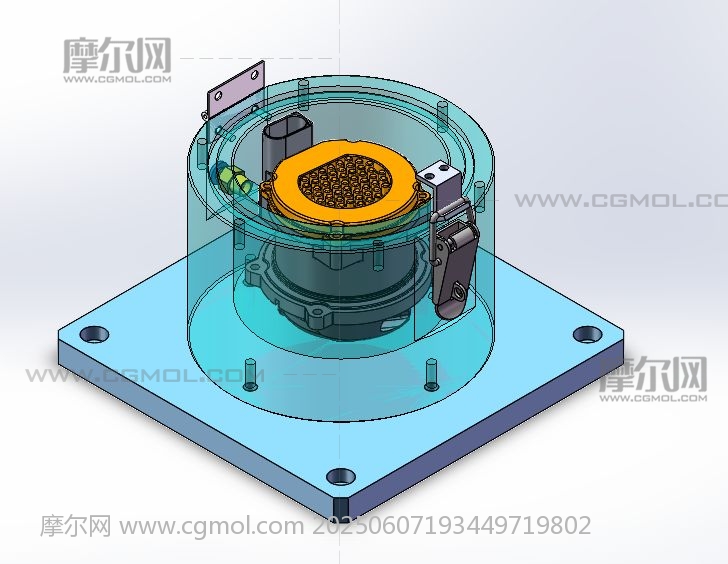

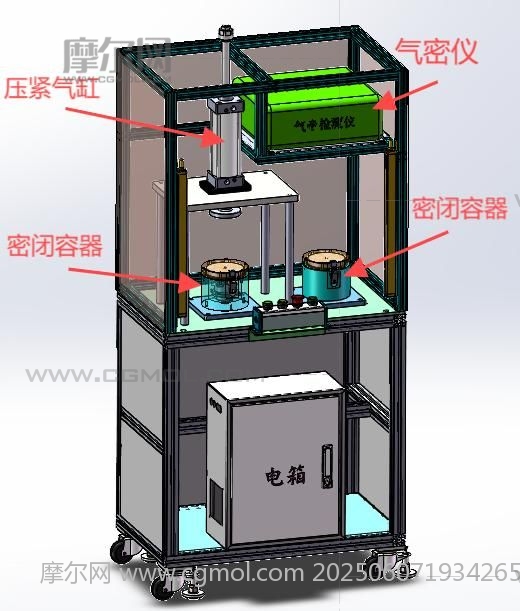

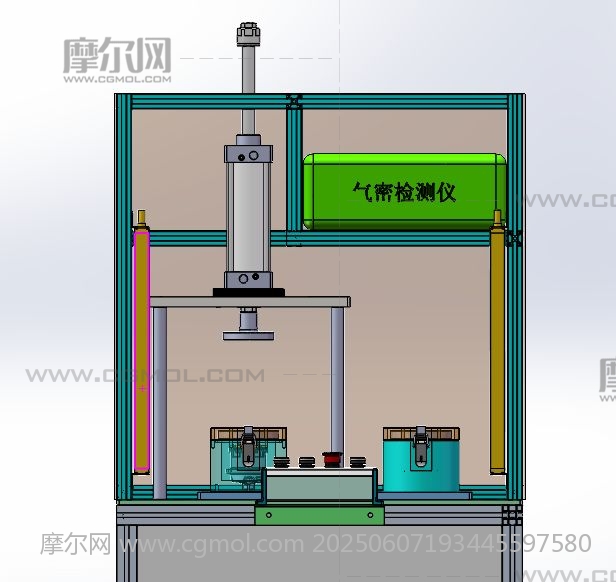

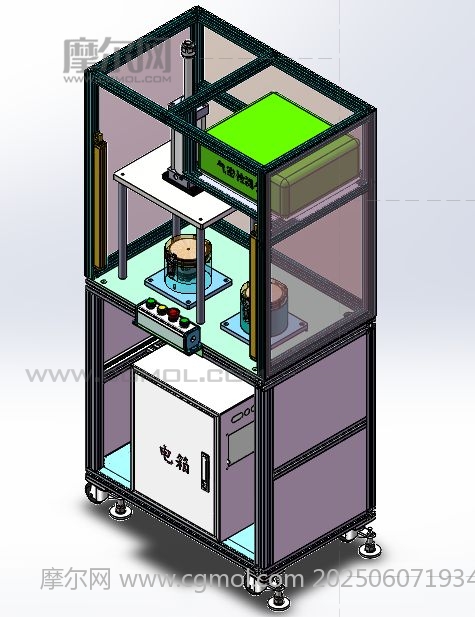

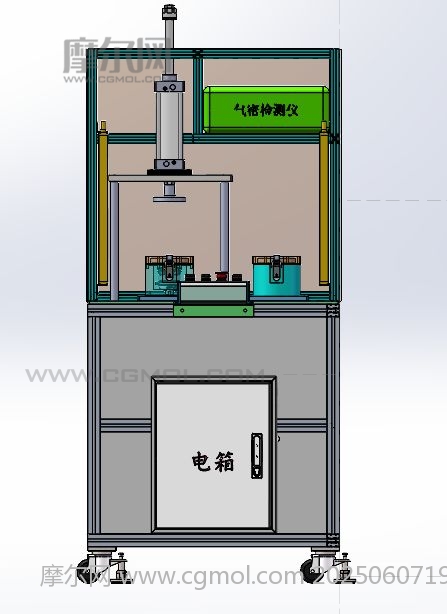

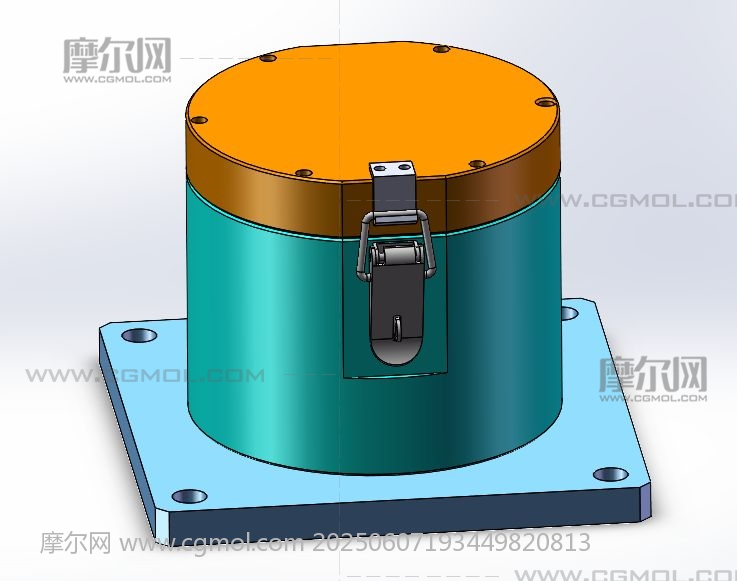

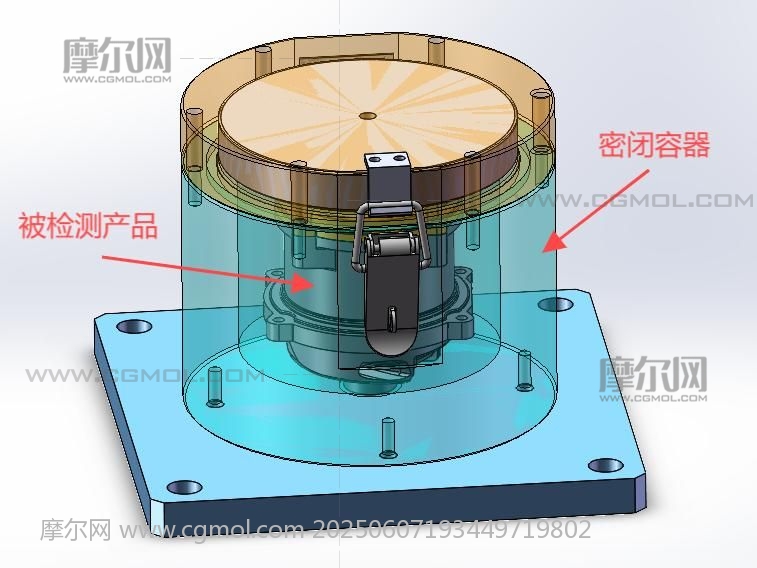

水泵后盖腔气密性检测设备 设计思路：这是新能源汽车水泵组装线的第十四道生产工序——水泵后盖腔气密性检测。为了保证水泵正常工作，需要检测水泵后盖腔是否会漏水，防止隔水套漏水损坏电路板，采用了气密性检测的方式检测水泵后盖腔的密封性，具体检测操作：需要用到气密性检测仪，检测完合格后，自动显示合格；当检测不合格，自动报警提示不合格产品。 水泵后盖腔气密性检测设备结构介绍：设备防护罩、气密性检测仪、充气压紧密封机构和电气配件构成。 程序控制系统：设备有两个气缸动作，一台气密性检测仪，使用PLC控制两个气缸动作，输出信号给气密检测仪开始工作。 工作原理：确认前十三道工序完成后，人工把水泵半成品壳体放入设备定位工装上，确认产品放置无误后，按下启动开关，充气压紧密封机构开始充气，气密检测仪开始检测漏气量，自动判断是否合格，当判断合格后，自动显示合格；检测不合格，自动提示报警。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款水泵后盖腔气密性检测设备。
