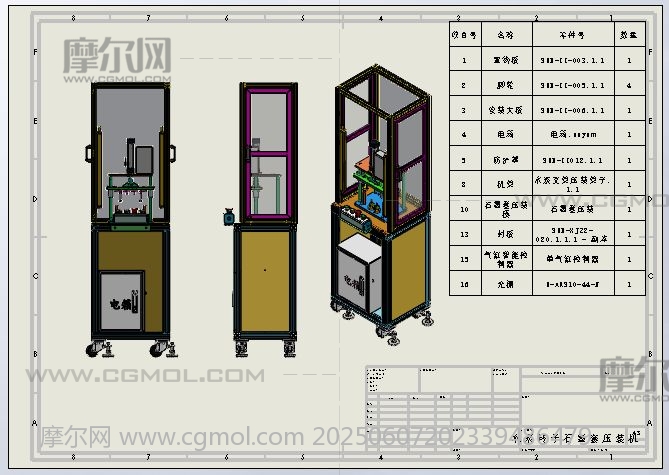

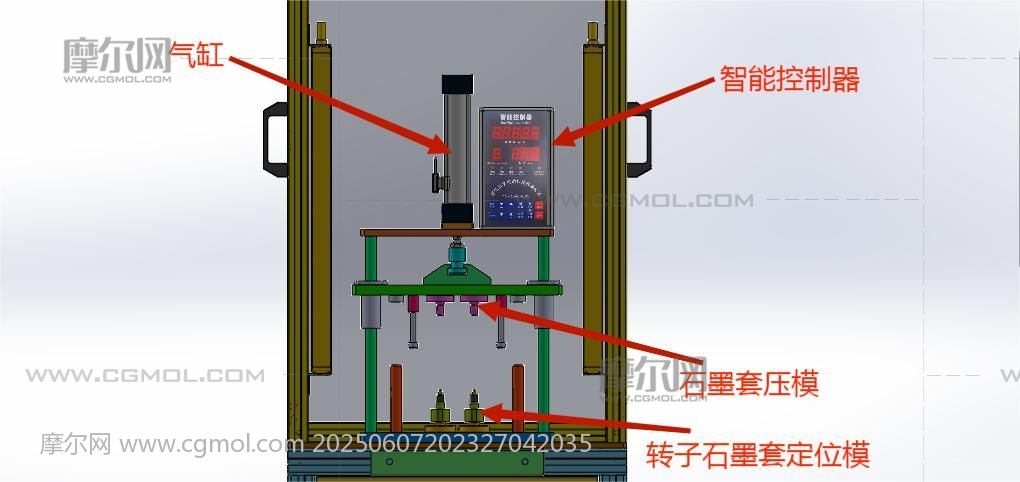

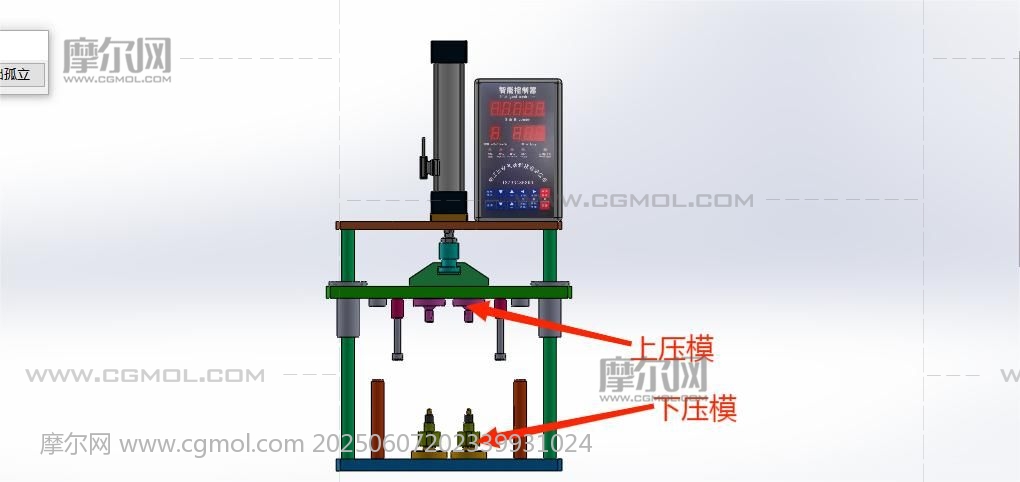

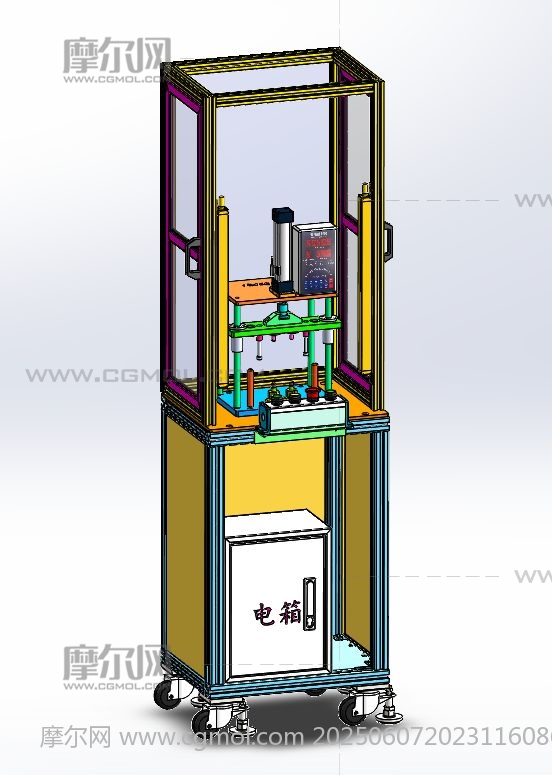

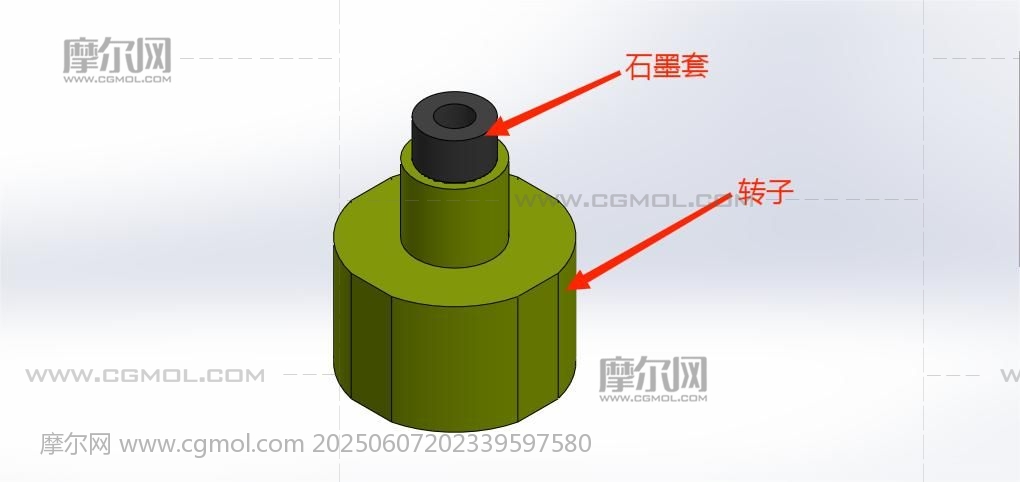

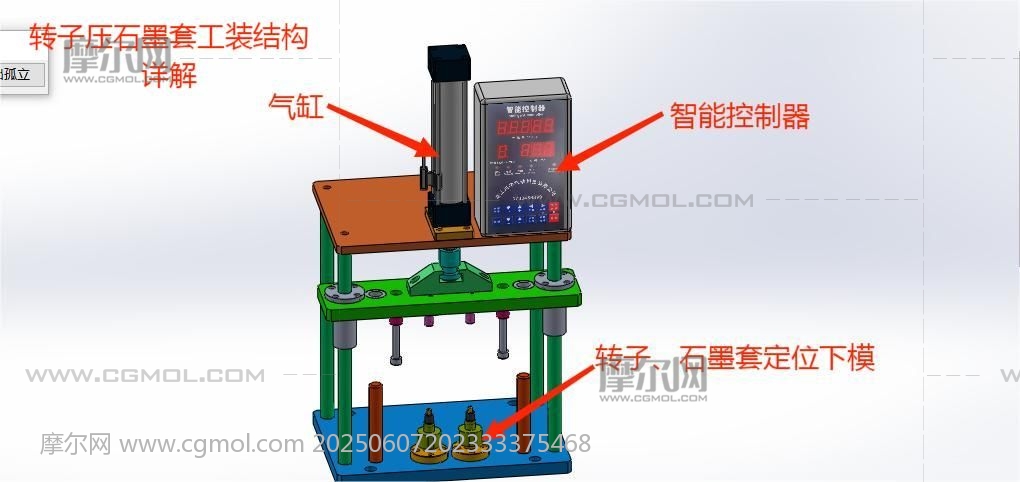

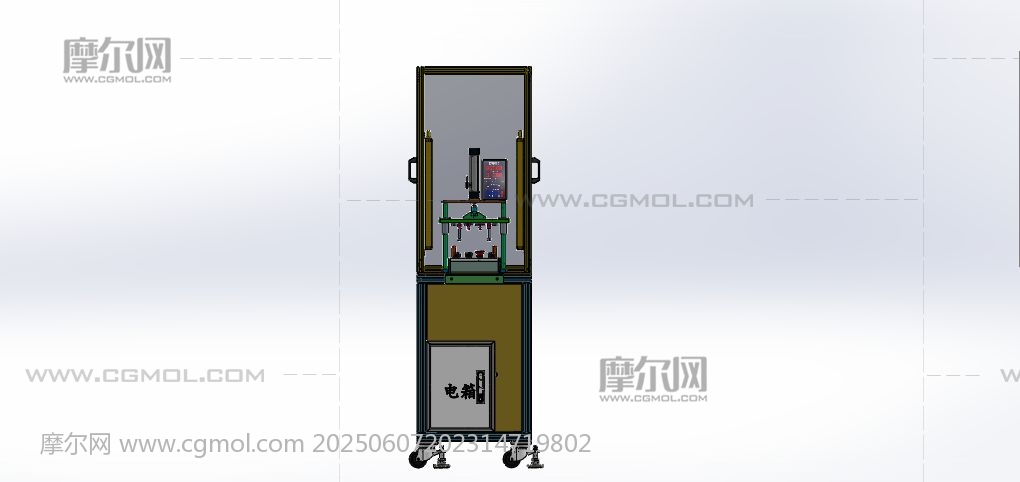

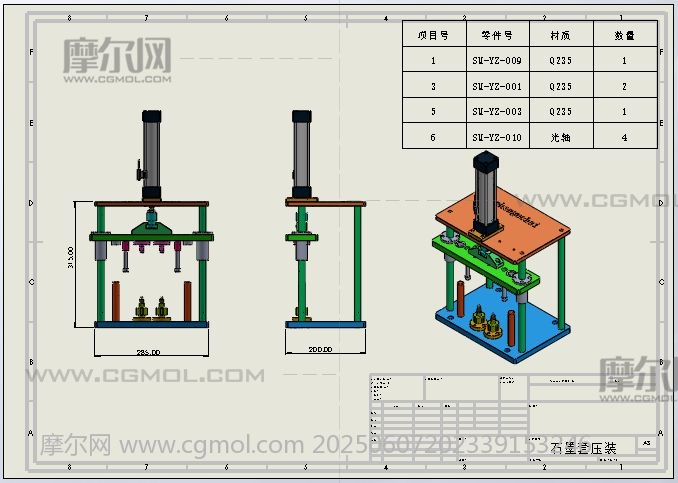

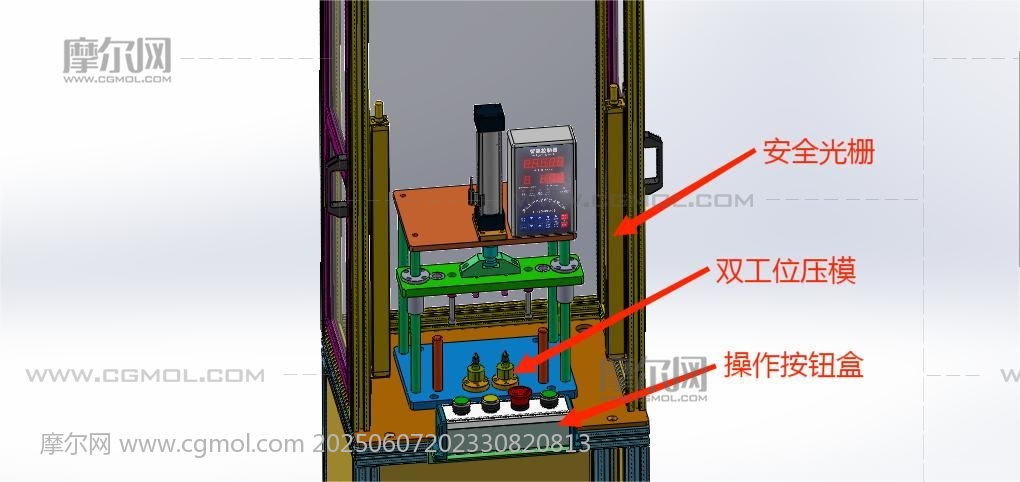

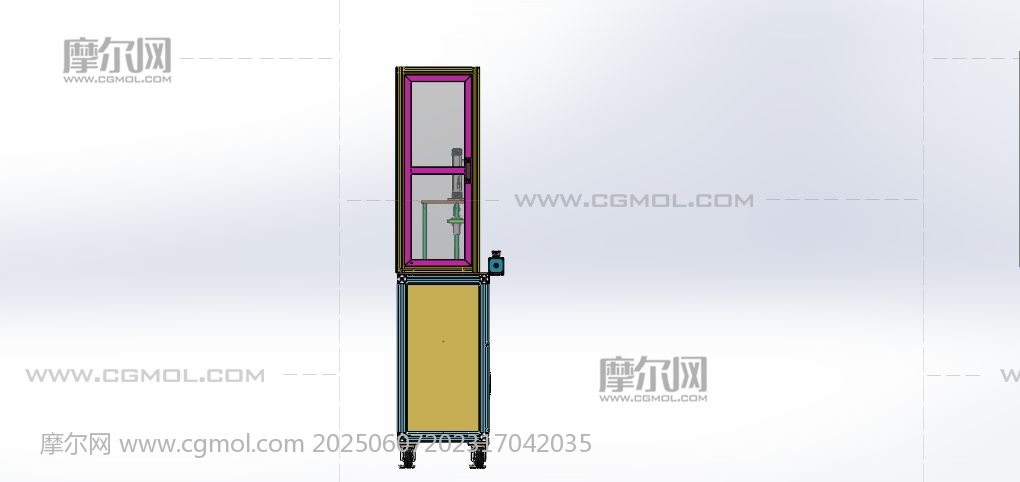

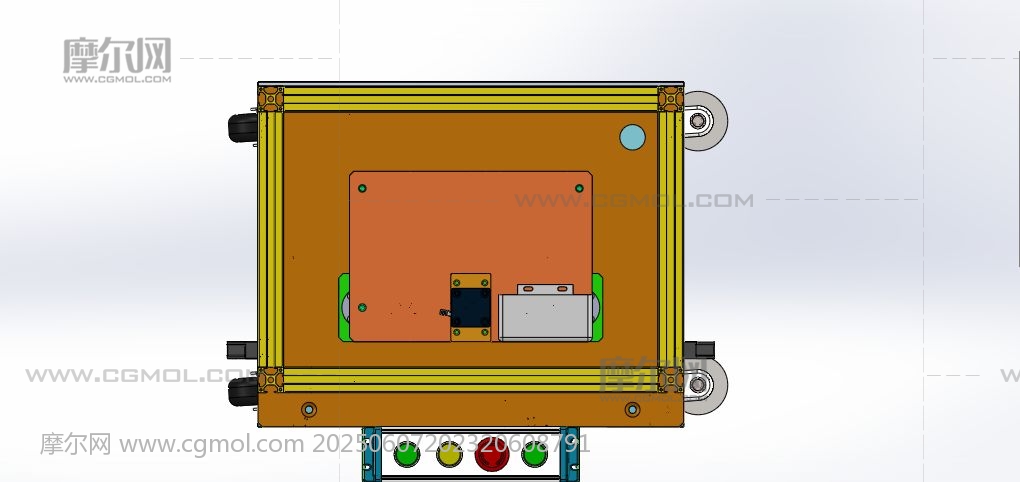

双工位石墨套压装机 设计思路：这是新能源汽车水泵组装线的第一道生产工序——水泵转子石墨套压装。一共需要两个石墨套，其中一个需要与转子注塑为一体，另外一个需要压装。这一套工装是用于压装另外一端石墨套。设计需要保证石墨套压装的同心度，同心度工装为±0.02，一次性压两个工件，需要设计两个转子定位模，转子定位模是一个高精度的定位轴，先放入转子，再放好石墨套。上压模安装在气缸连接板上，与下定位轴精密配合，确保压紧的同心度。 水泵转子石墨套压装机结构介绍：设备防护罩、转子定位下模、压紧上模、气动压紧部件和电气配件构成，各组件结构具体构造如下： 转子定位下模：由一根高精度同心轴组成。 压紧上模：高精度同心轴，与下模芯轴精密配合。 程序控制系统：设备只有1个气缸动作，使用智能控制器可以实现设备的正常运作。 工作原理：这一道工序是转子压装石墨套，人工把注塑好的转子产品放入到设备定位下模中，两个工位确认转子放入无误后，再分别给每个放入石墨套，确认产品放置无误后，按下启动开关，上压模在压紧气缸作用下，把石墨套压入到对应的转子中。完成转子石墨套压装工序。 设备技术参数：压装石墨套同心度公差为±0.02. 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款双工位水泵转子石墨套压装机。
