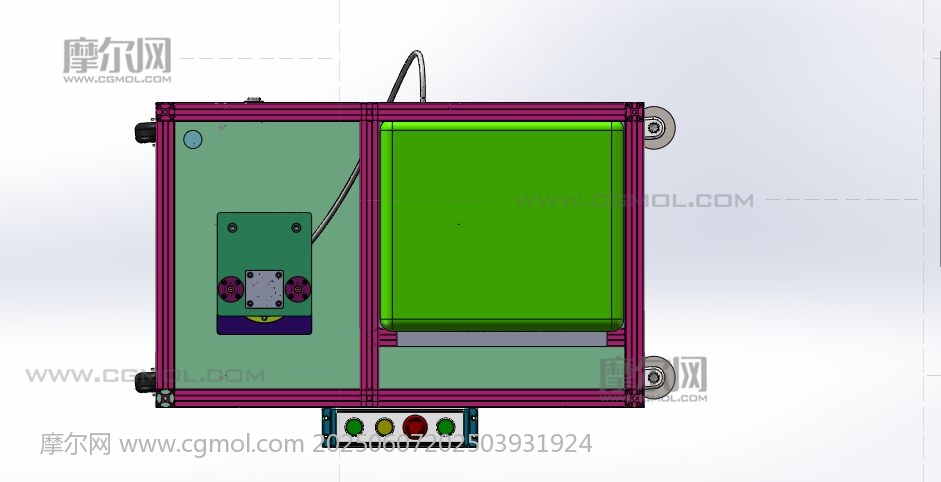

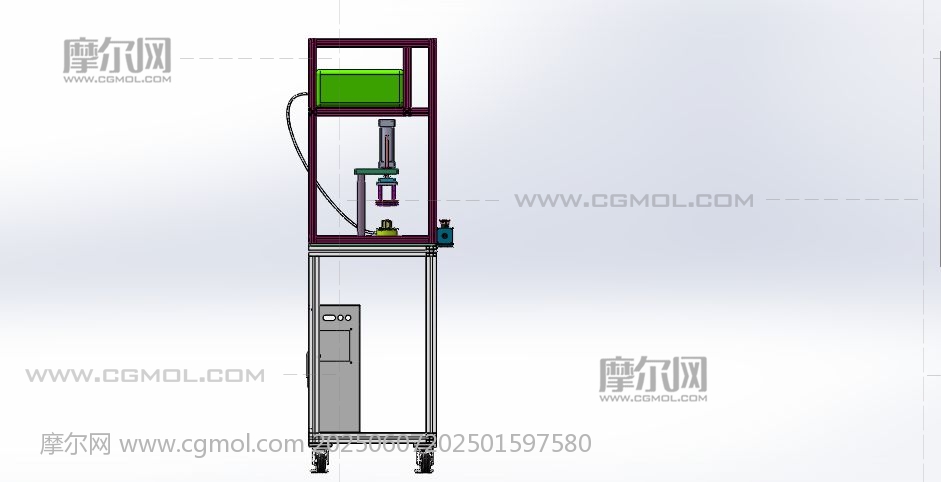

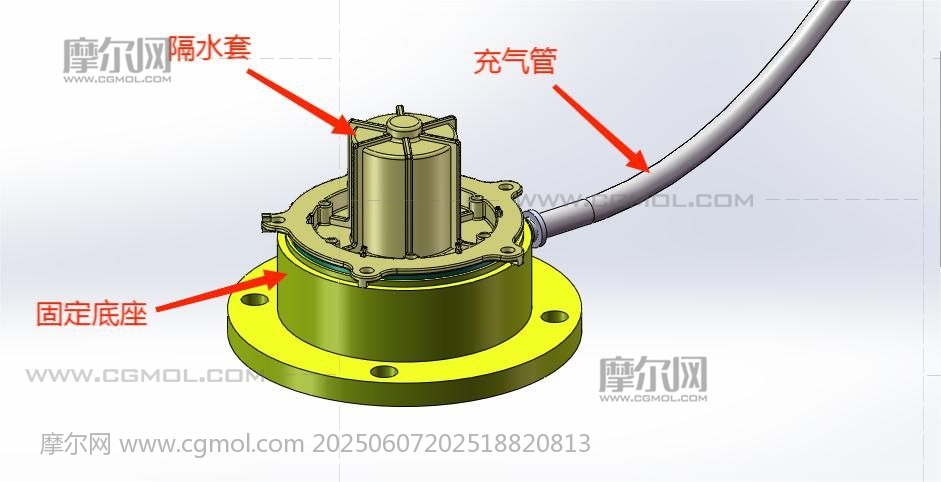

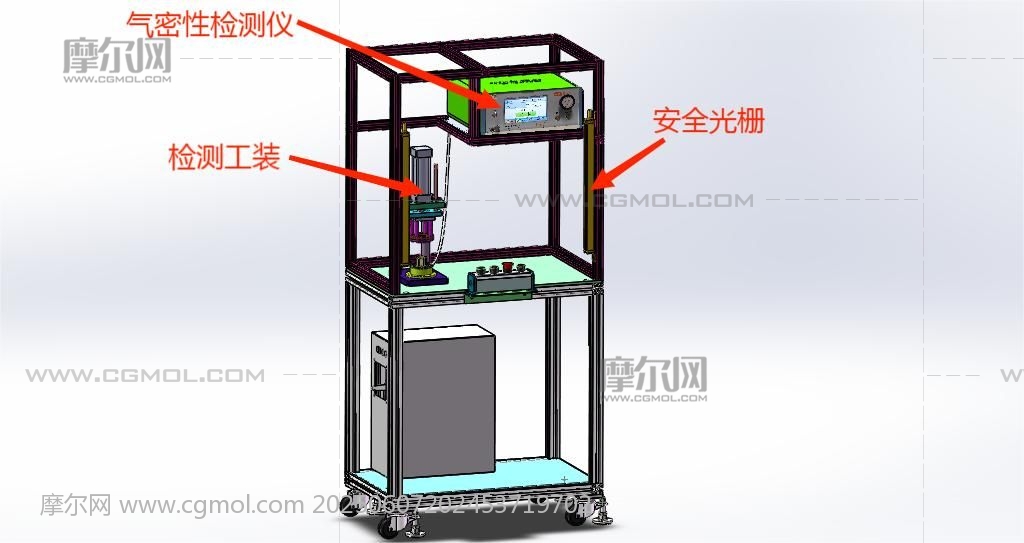

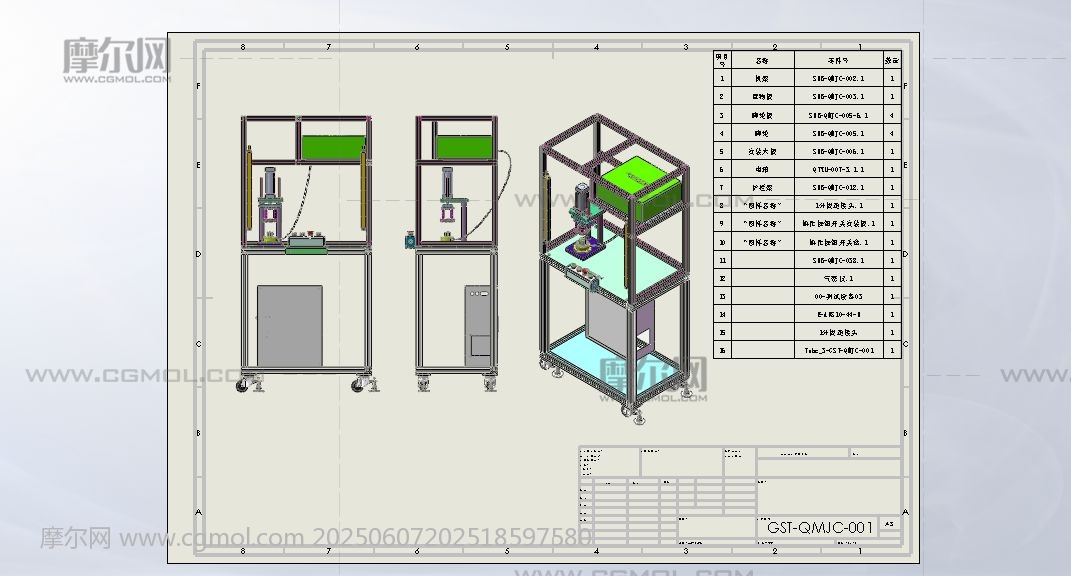

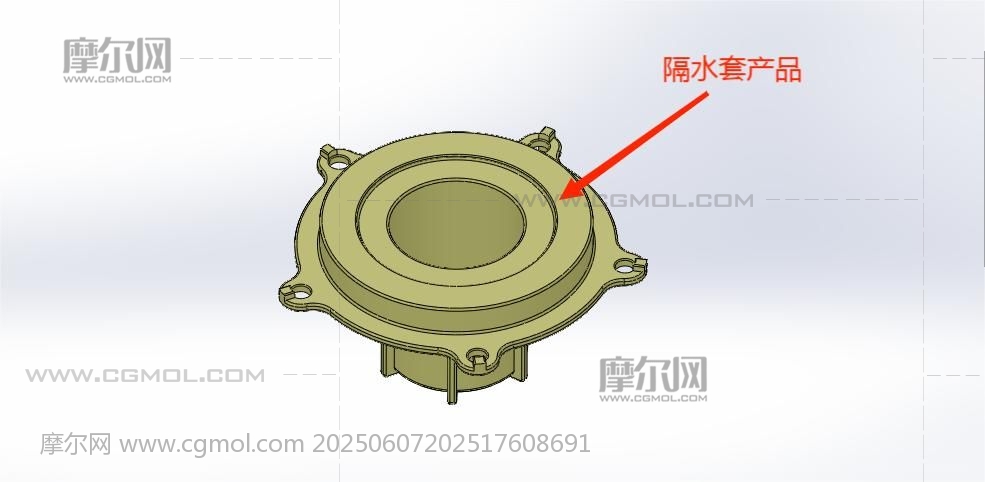

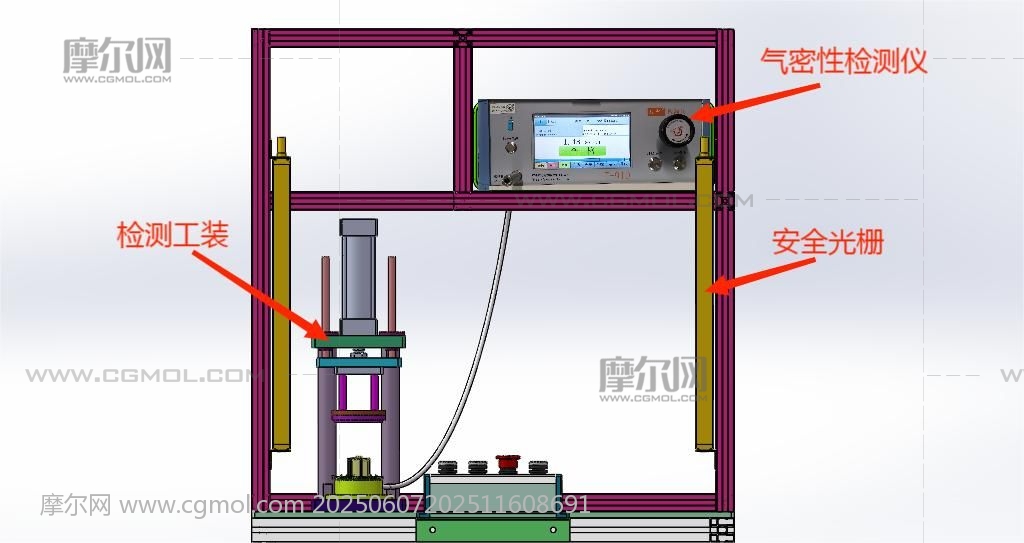

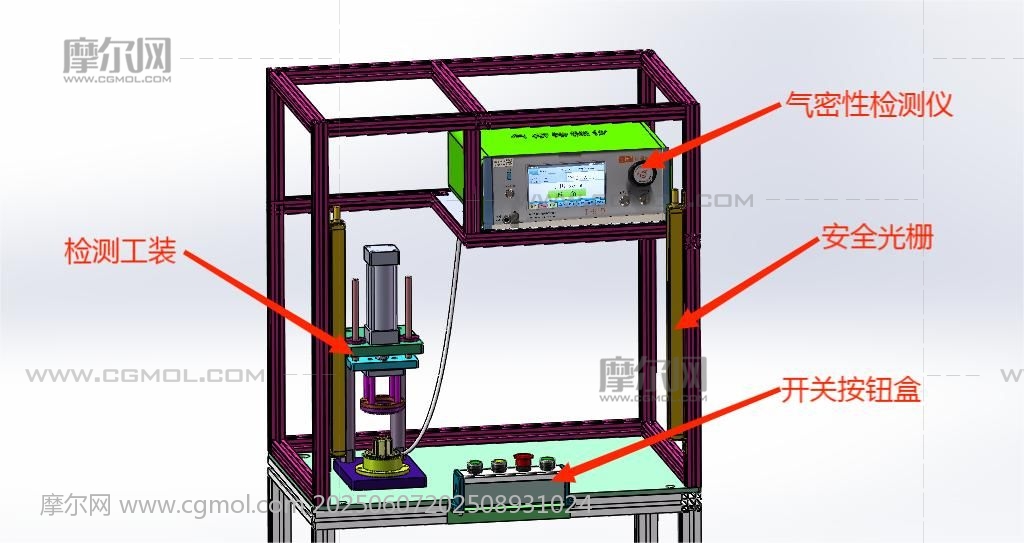

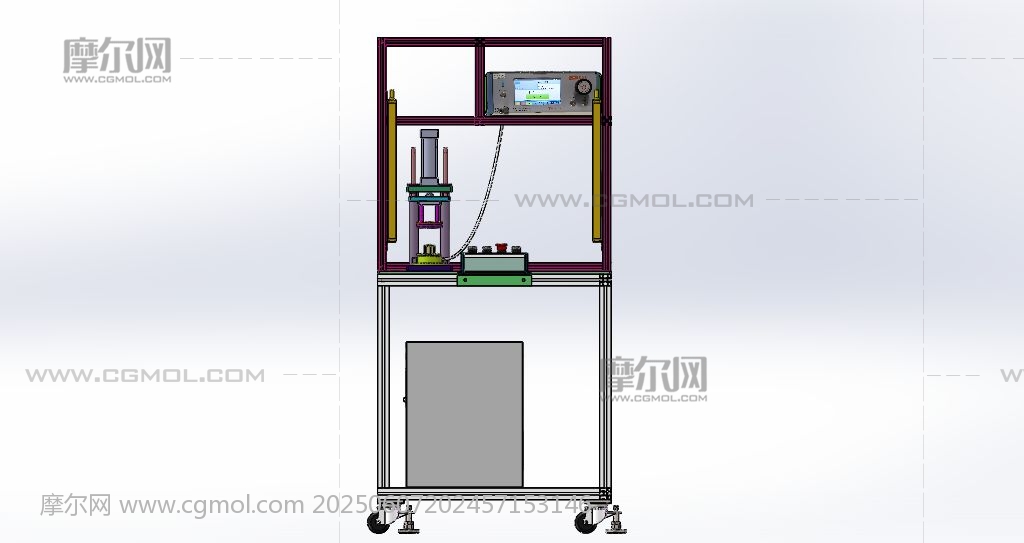

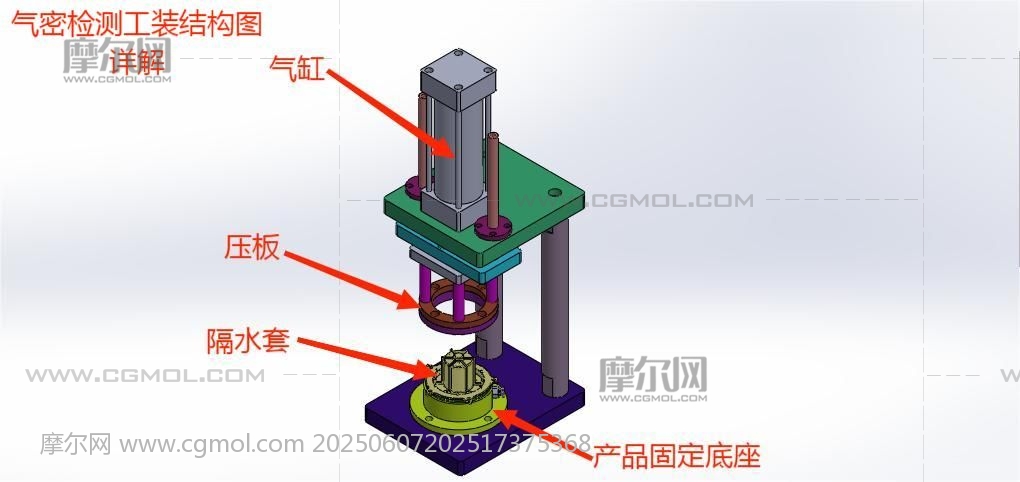

新能源汽车水泵隔水套气密性检测机 设计思路：这是新能源汽车水泵组装线的第二道生产工序——水泵隔水套气密性检测机。为了保证隔水套不泄露水，需要检测隔水套是否会漏水，采用了气密性检测的方式检测隔水套的密封性，需要充气保压一定时间判断型腔是否有泄漏。具体检测操作：首先需要用到气密检测仪来检测气密性，检测时把隔水套放置在定位治具上，治具安装密封圈，利用气缸压紧隔水套与密封圈接触边缘，保证不泄露气体，同时在密封腔处通入压力为300pa气体，保压30秒，泄漏不低于250pa为合格产品。 新能源汽车水泵隔水套气密性检测机结构介绍：设备防护罩、气密性检测仪、充气压紧密封机构和电气配件构成。 程序控制系统：设备只有1个气缸动作，使用智能控制器可以实现设备的正常运作。 工作原理：确认隔水套注塑加工完成后，人工把隔水套放入检测设备定位工装上，确认隔水套放置无误后，按下启动开关，充气压紧密封机构下压，保证密封良好，此时气密检测仪往隔水套型腔通入气体，到达设备压力后，关闭通气，保压，开始检测漏气量，自动判断是否合格，如果检测不合格，自动提示报警。 设备技术参数：检测气密压力为300pa，保压时间30秒，泄漏不低于250pa。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款水泵隔水套气密性检测机。
