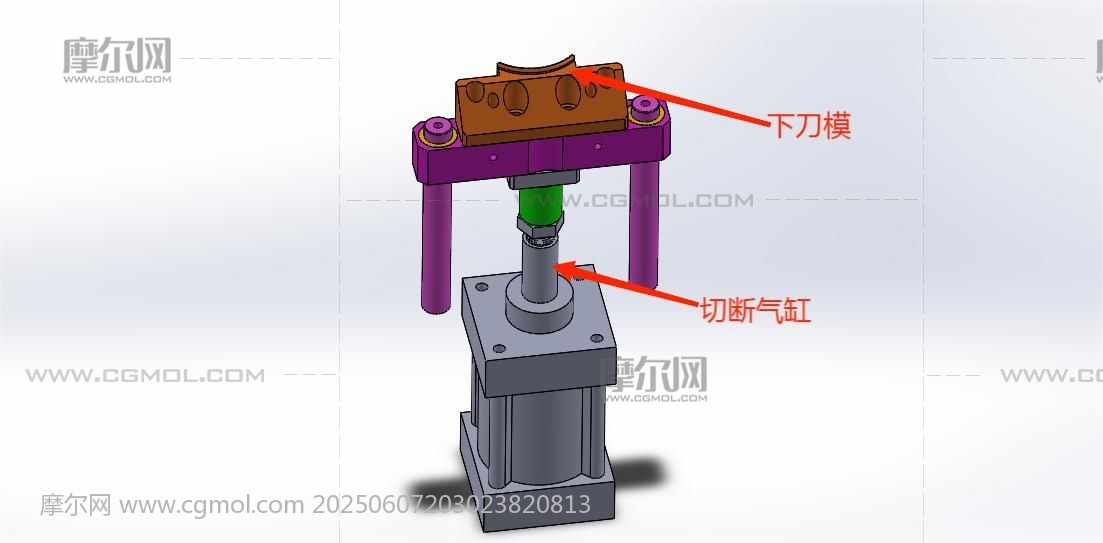

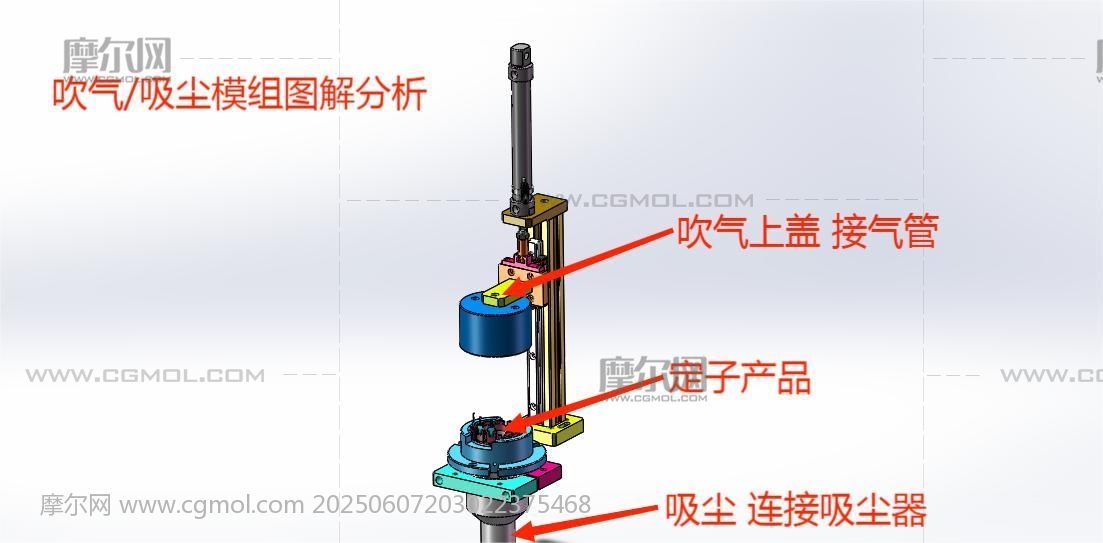

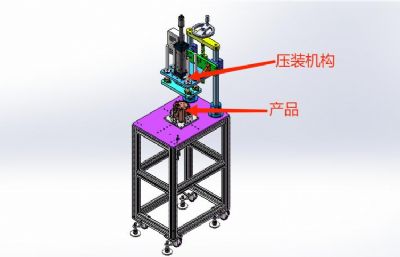

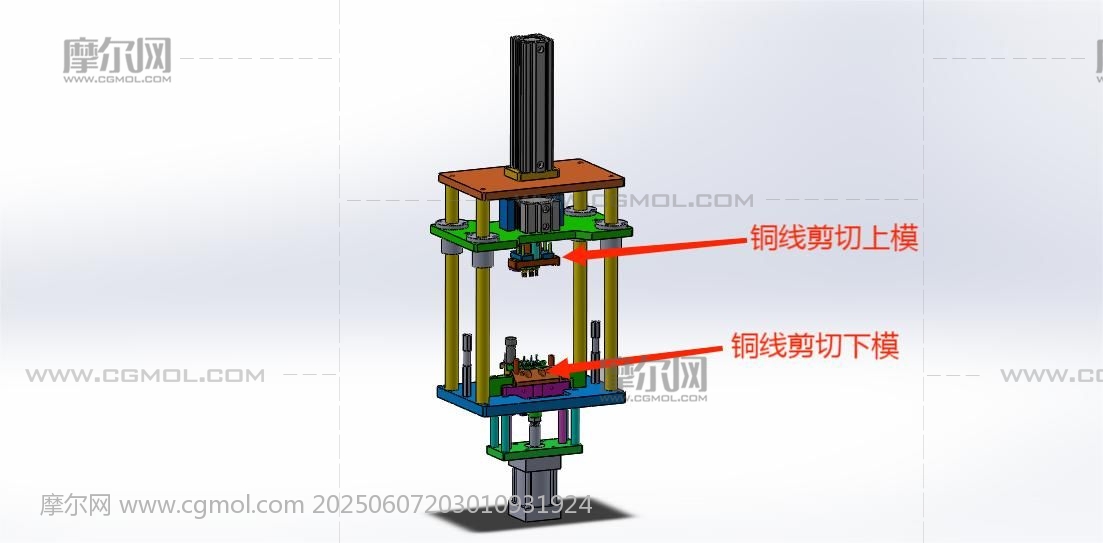

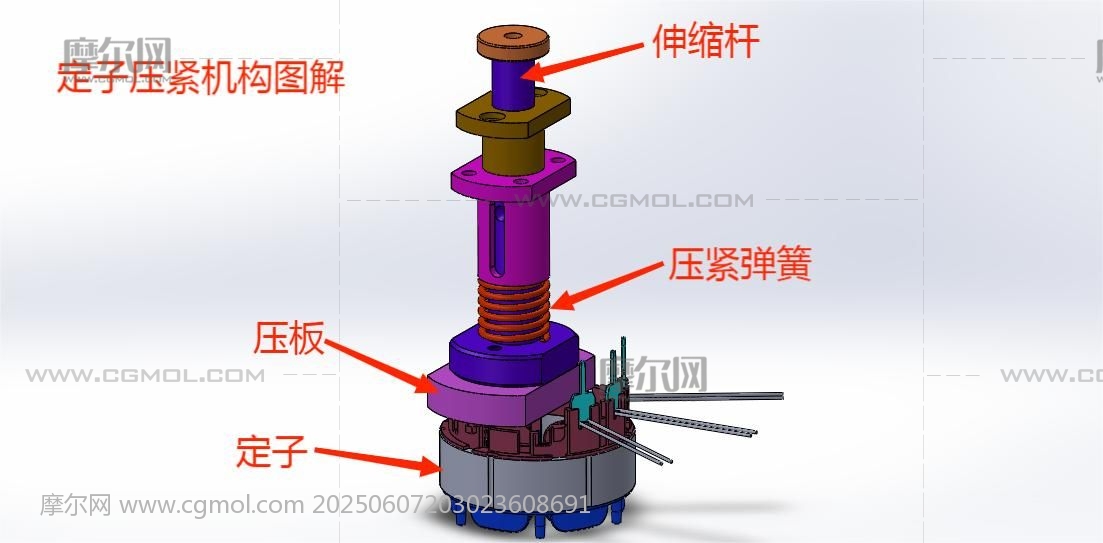

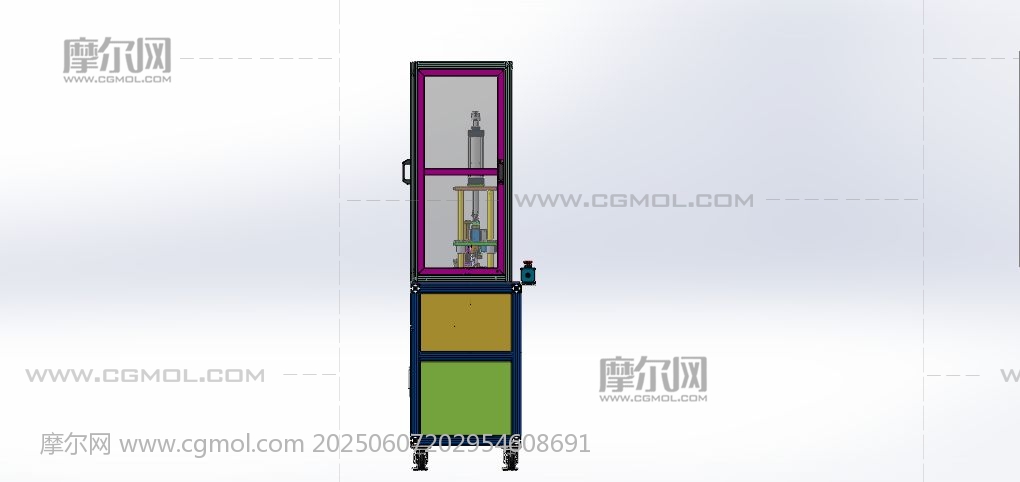

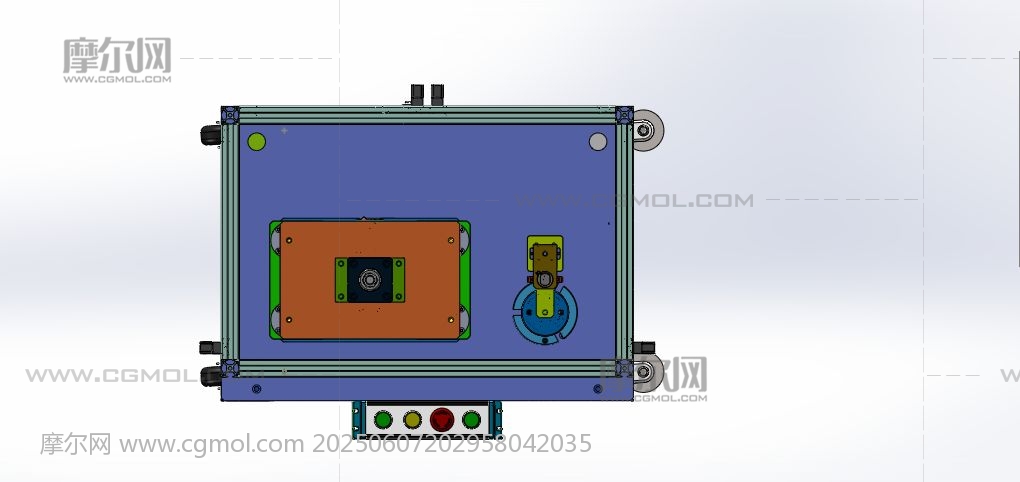

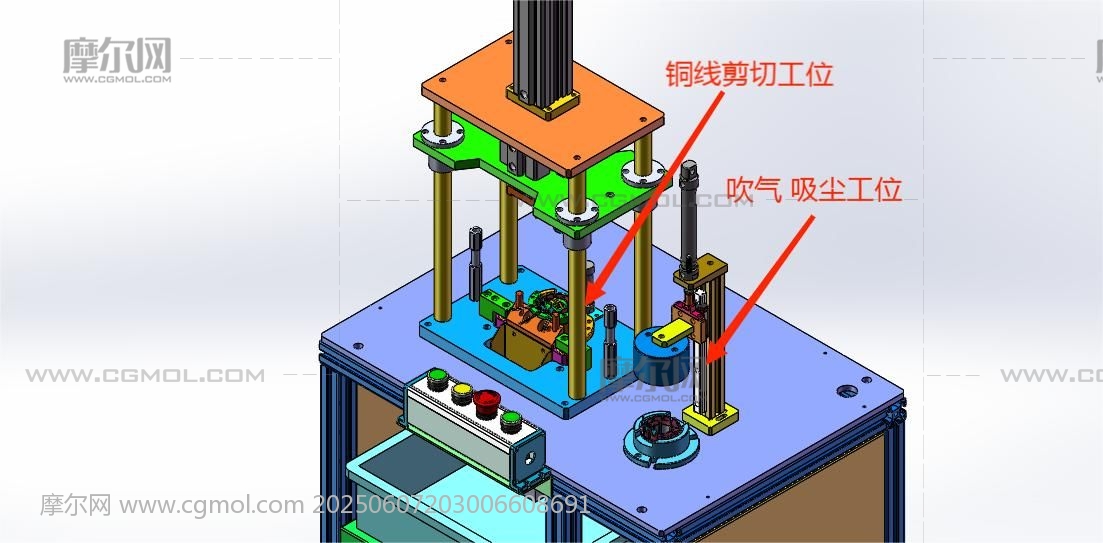

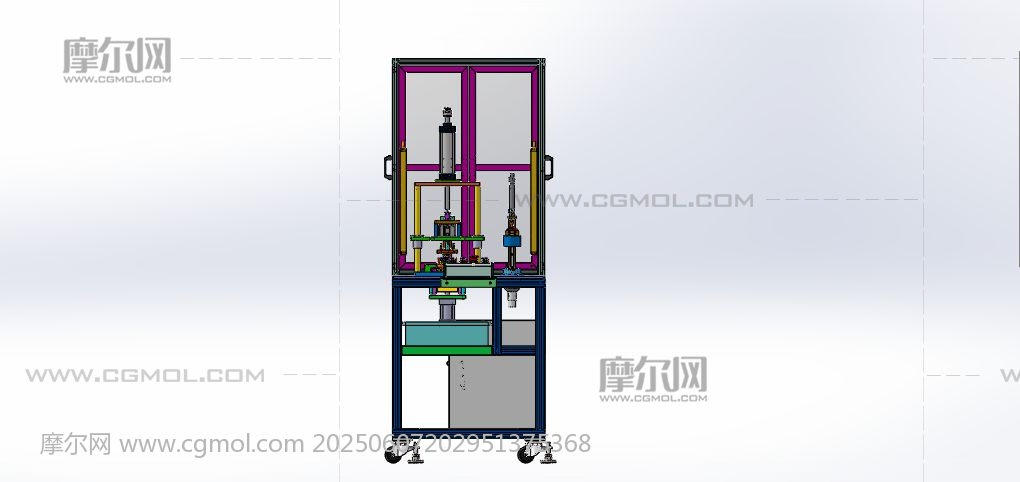

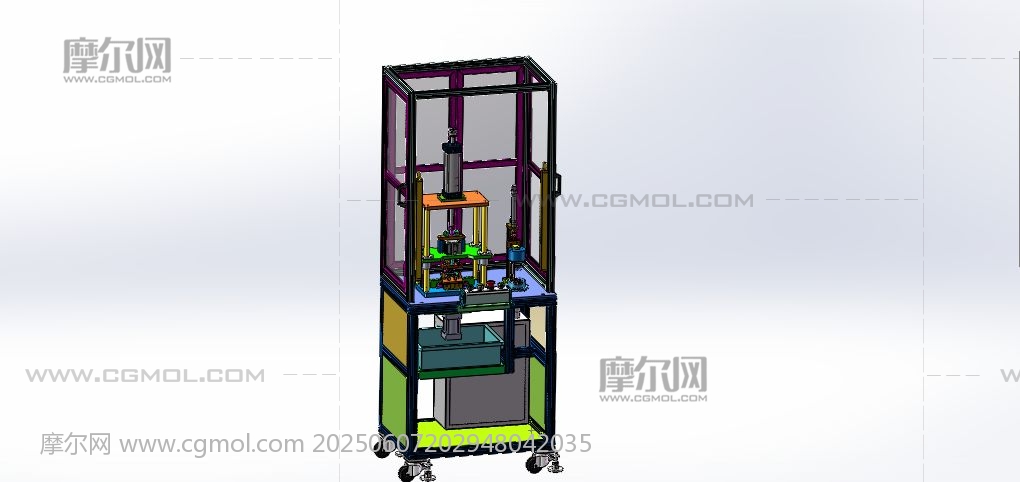

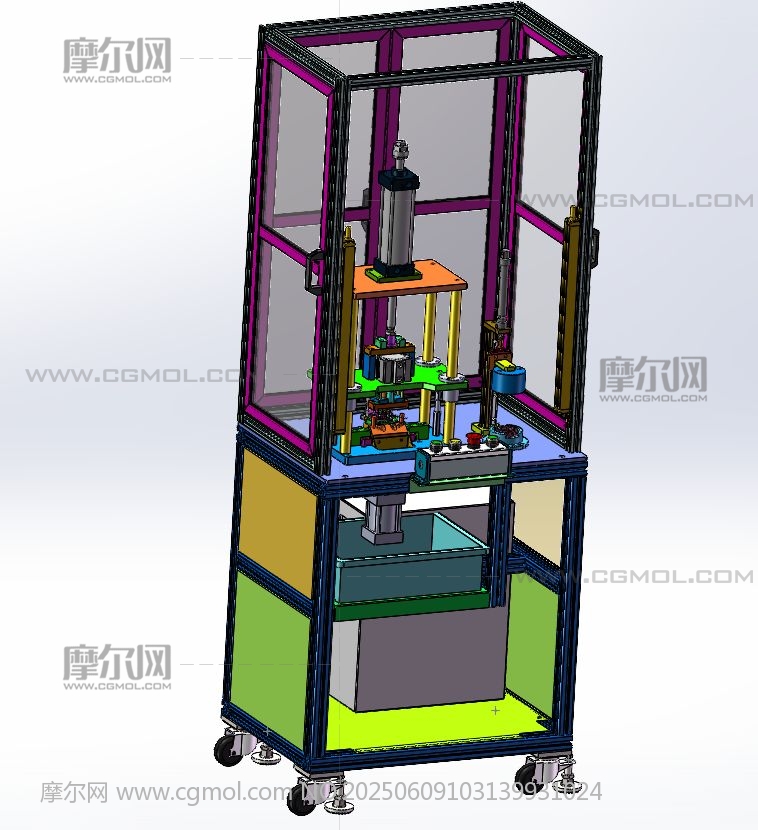

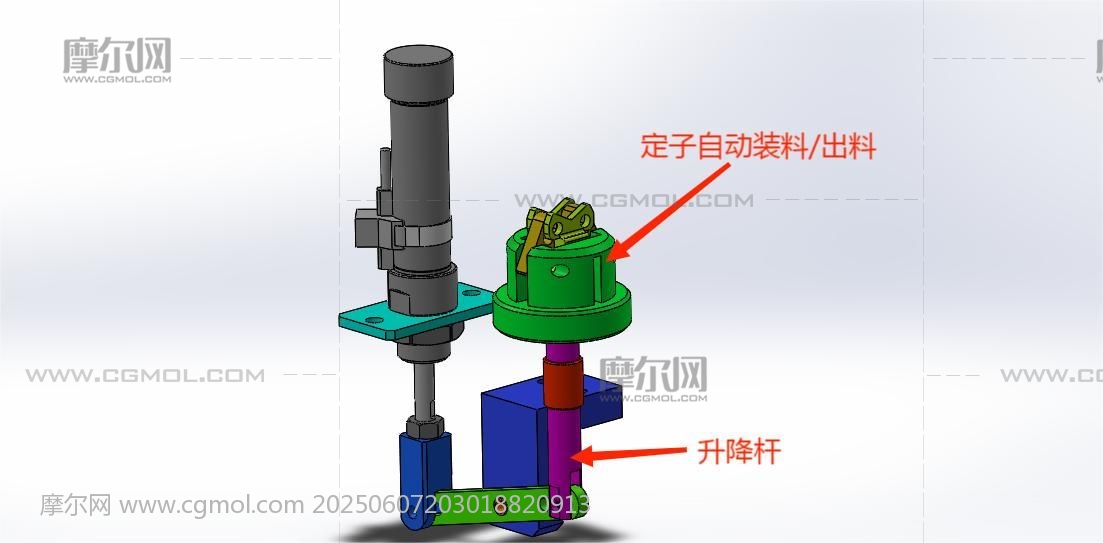

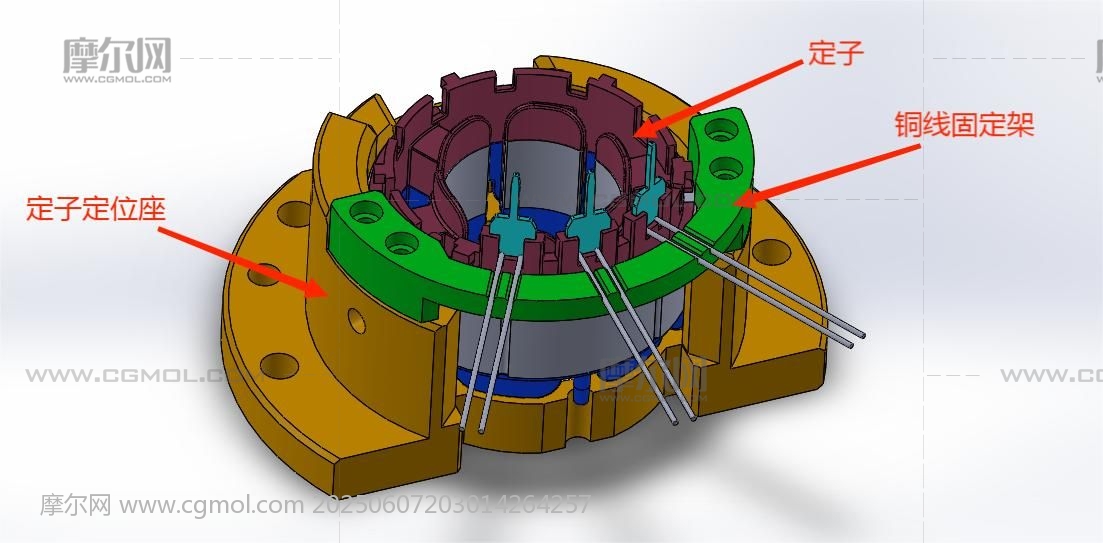

设计思路：这是新能源汽车水泵组装线的第四道生产工序——水泵定子绕线组端子压装刺破剪线除尘。定子完成绕线工序后，需要压装三个绕线组接线端子，另外还需要剪裁多余的漆包线，最后还需要对绕线定子进行除尘处理。设备一共有两个工位，分别为左右两个工位，左工位是压装接线端子和剪裁工位，右边工位是定子吸附除尘工位。左工位分为上下两个定位模和定子压紧机构，上定位模作用是接线端子定位，另外还有定子压紧机构，在端子压装的时候防止定子发生位移，下定位模作用是绕线定子定位，定位模前端设计有剪线刀模工装，由上下刀模组成；右工位是定子吸附除尘工装。 新能源汽车水泵隔水套气密性检测机结构介绍：设备防护罩、绕线定子定位工装、压紧固定机构、漆包线剪裁刀模、定子吸附除尘机构和电气配件构成。 程序控制系统：设备一共有5个气缸动作，使用智能控制器可以实现设备的正常运作。 工作原理：确认定子绕线完成后，人工首先把绕线定子放入到定子定位模中，并且把多余的漆包线对准前面的定位卡槽；接着分别在上模三个接线端子定位槽上插好三个接线端子，右边工位放入已经剪裁好的绕线定子，按下启动开关，定子压紧机构与上模同时下压，接线端子被下压到位，完成端子压装后，上下刀模同时动作，把多余的漆包线剪裁掉，刀模复位，压紧机构上升复位，右边吸附除尘工位工作，吸尘器和吹气同时工作，按照设定时间来控制除尘，完成绕线定子接线端子压装、剪线和吸附除尘工作。 设备技术参数：接线端子压装到位，公差为±0.5mm，剪裁多余漆包线的长度公差为±0.5mm。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款水泵定子绕线组端子压装刺破剪线除尘一体机。
