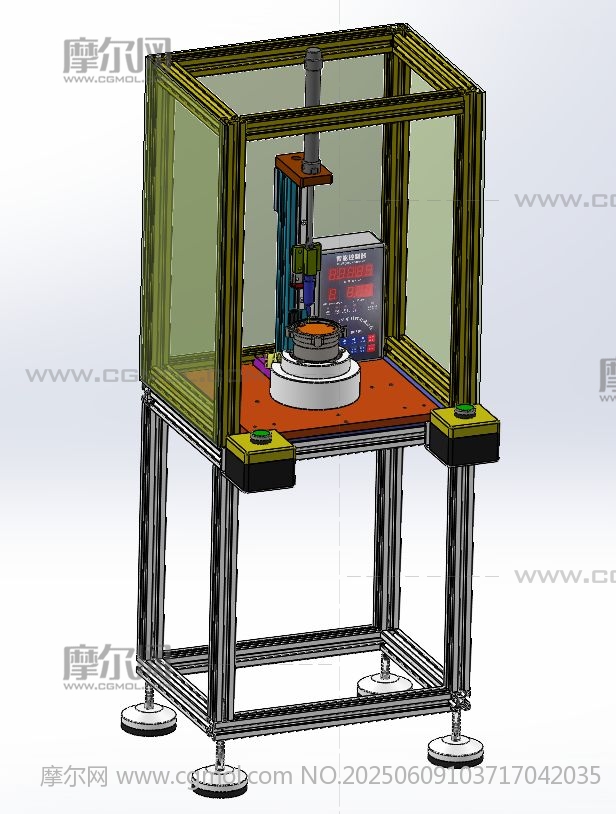

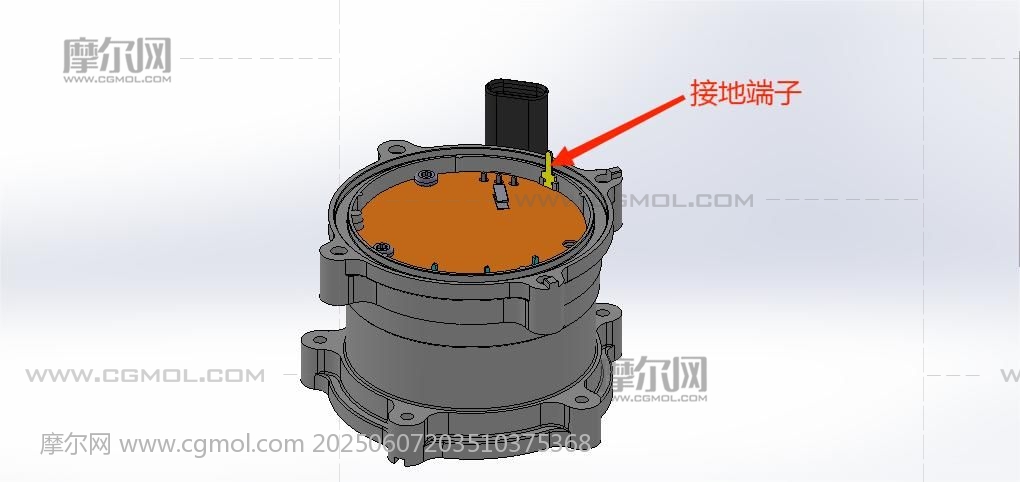

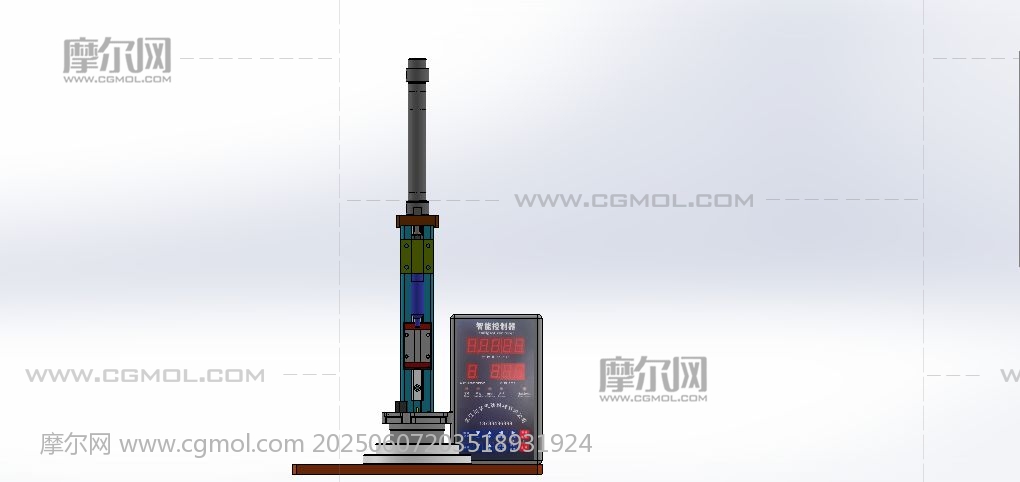

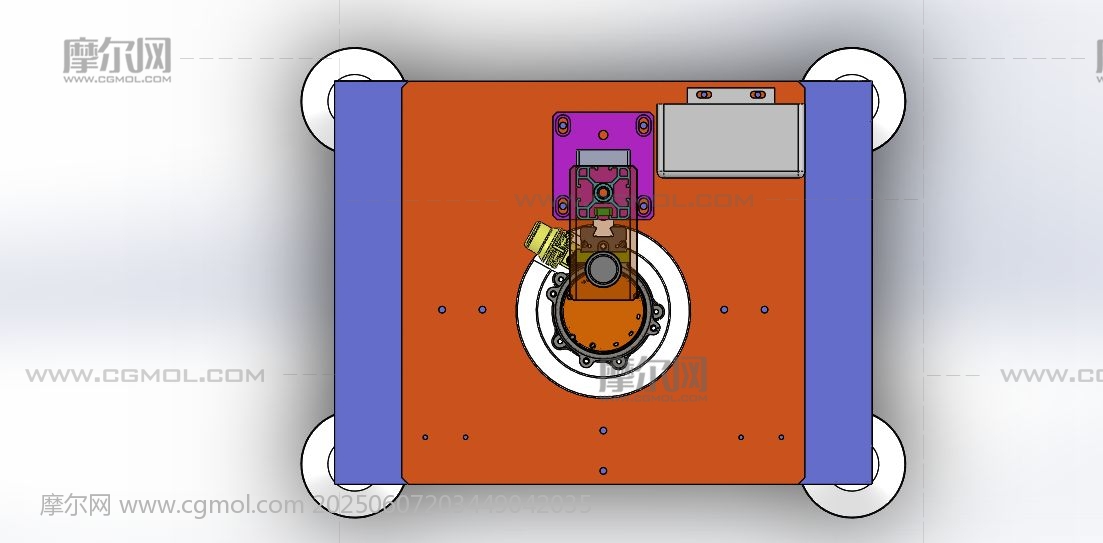

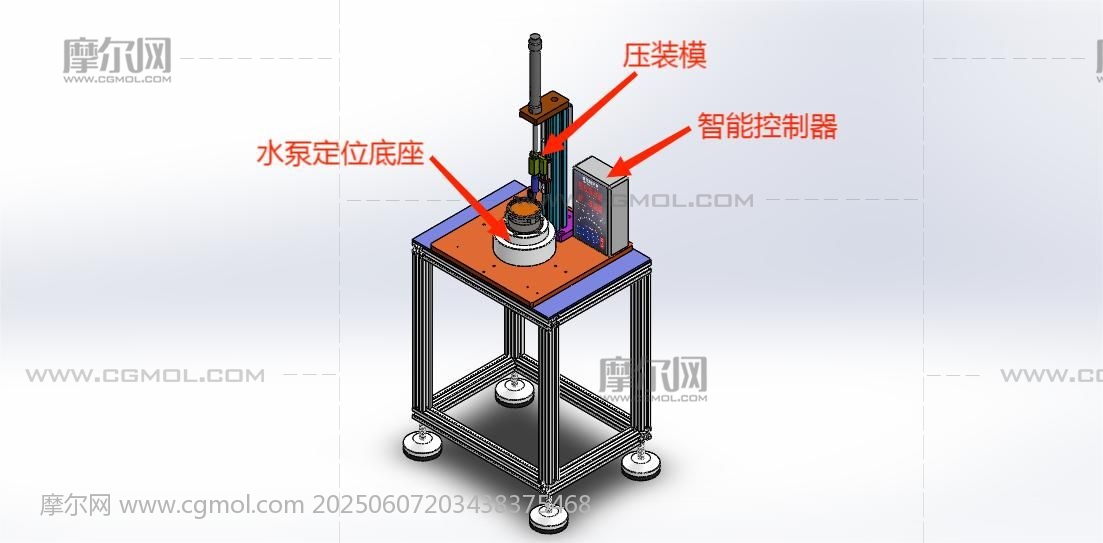

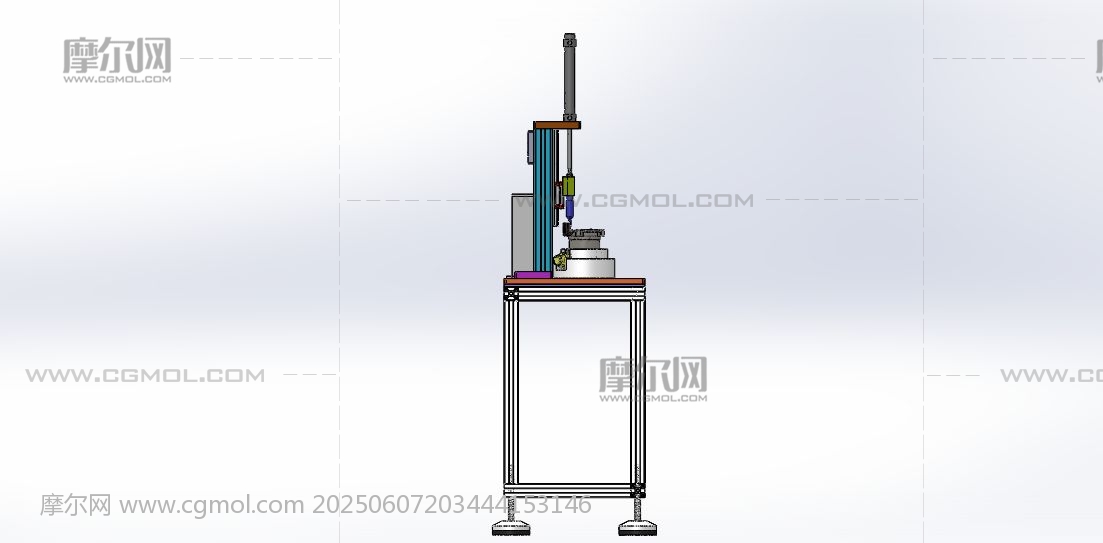

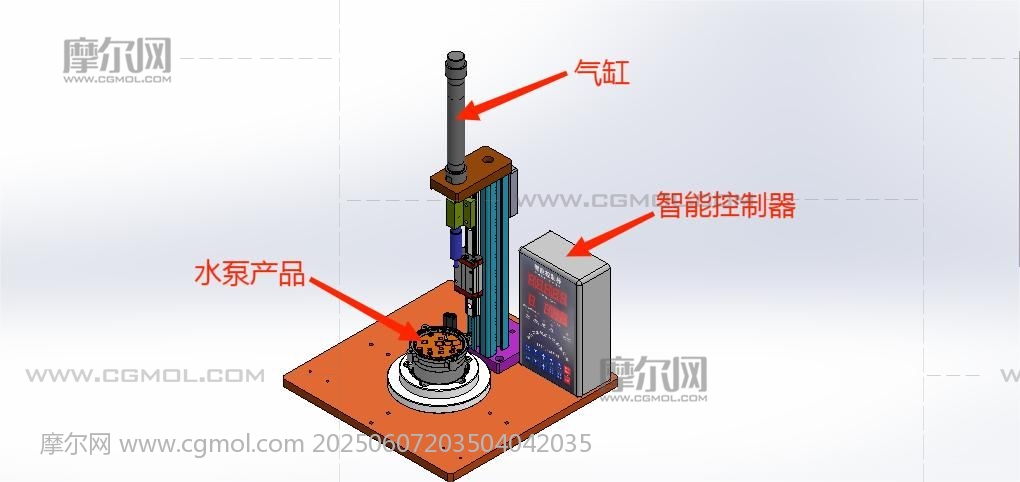

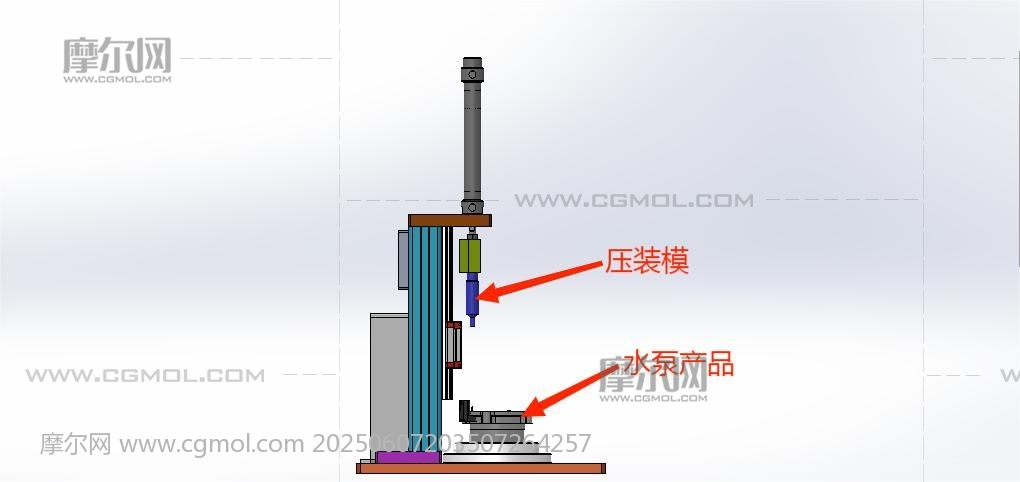

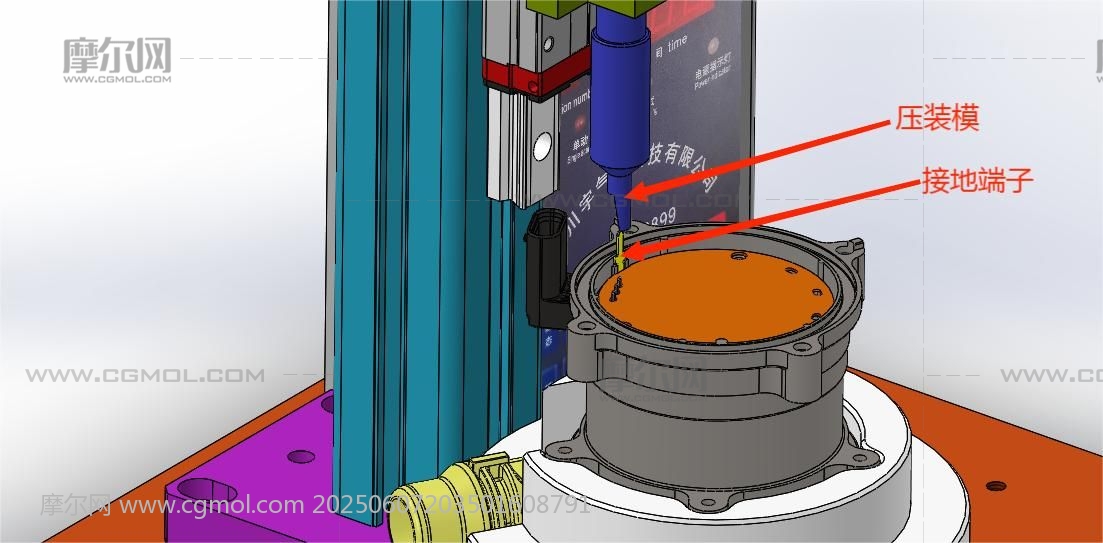

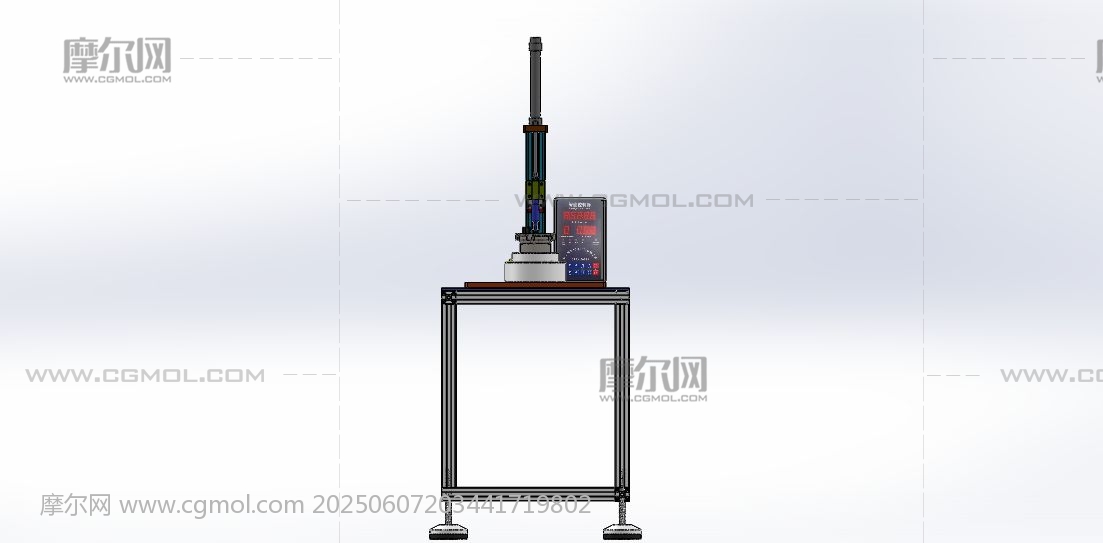

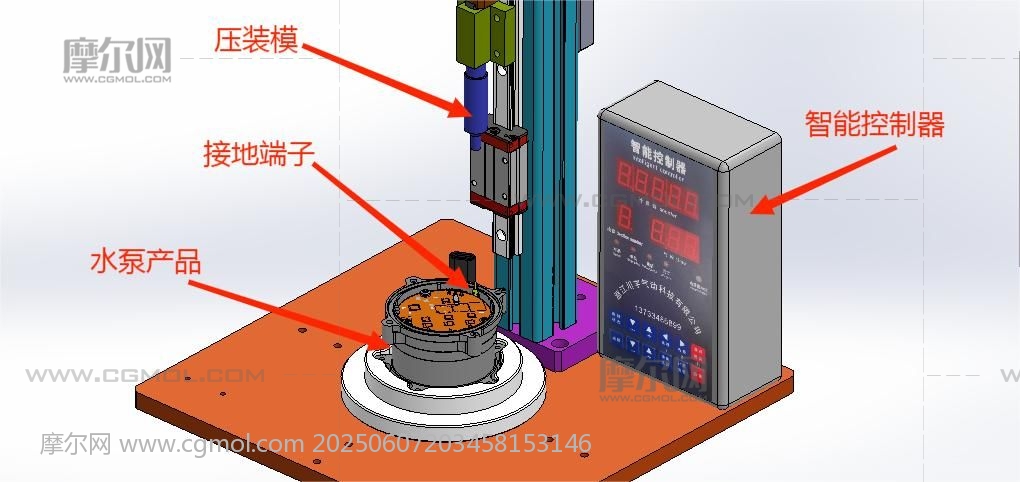

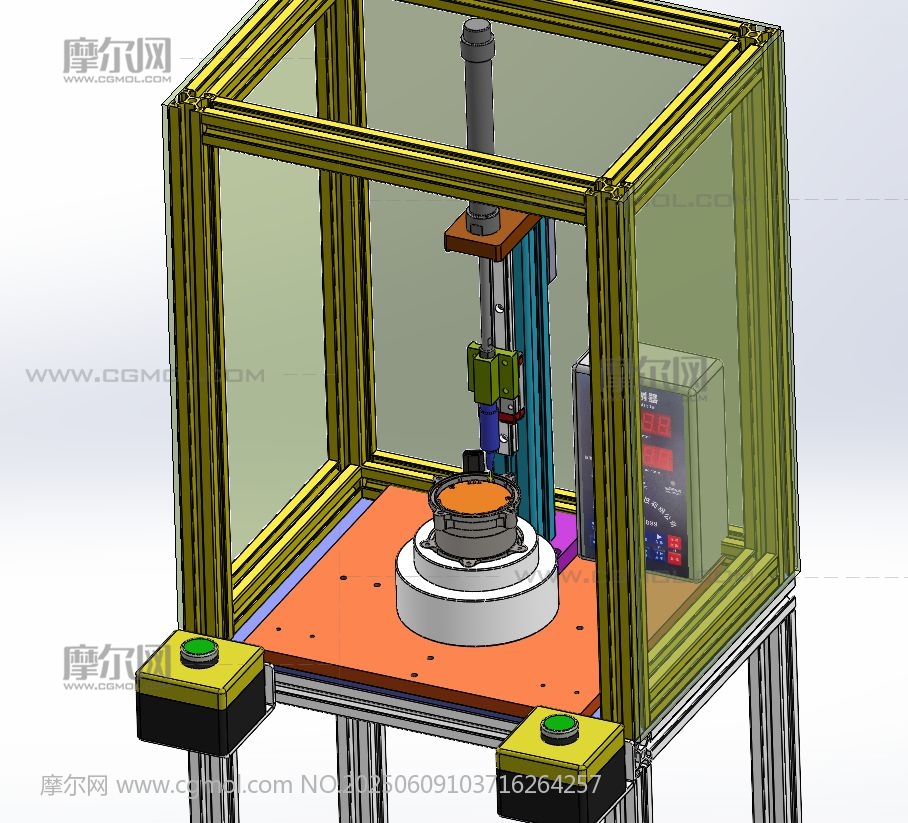

水泵定子接地片端子压装机 设计思路：这是新能源汽车水泵组装线的第六道生产工序——水泵定子接地端子压装机。采用人工上料的方式：人工把接地端子插入到端子安装槽口里，固定好位置后，利用气缸下压，把接地端子压紧到位，由于接地端子插入到槽口里面会有偏斜的状态，所以压紧模需要制作成带有自动导向的效果。下压动作通过按钮开关控制。 水泵定子接地端子压装机结构介绍：设备防护罩、水泵固定夹具、压紧模、气缸、导轨和电气配件构成，各组件结构具体构造如下： 水泵固定夹具：由底座组成； 压紧模：钢制导向压模具。 程序控制系统：设备只有1个气缸动作，使用智能控制器可以实现设备的正常运作。 工作原理：这一道工序是接地端子压装，人工把水泵放入到设备定位夹具中，人工把接地端子插入到端子安装槽口里，确认产品放置无误后，按下启动开关，压紧模在压紧气缸作用下，把接地片端子压入到对应的转子中。完成定子接地片端子压装工序。 设备技术参数：压装石墨套同心度公差为±0.02.
