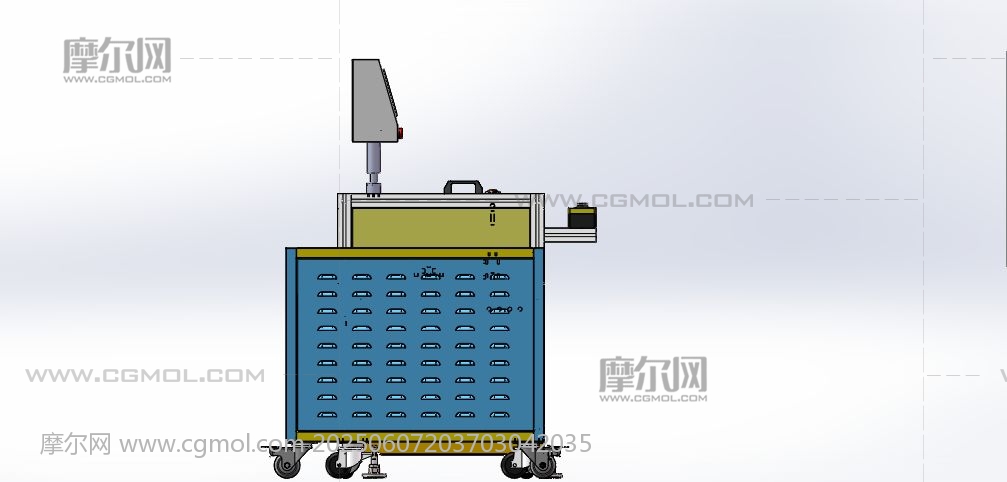

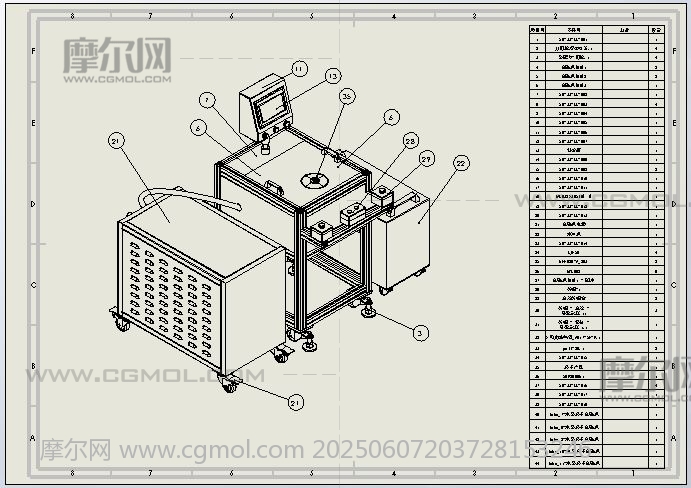

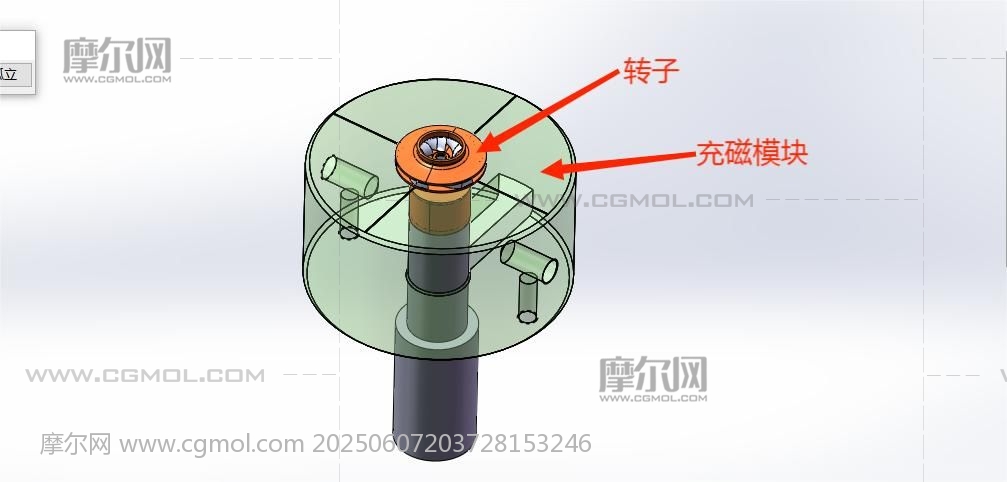

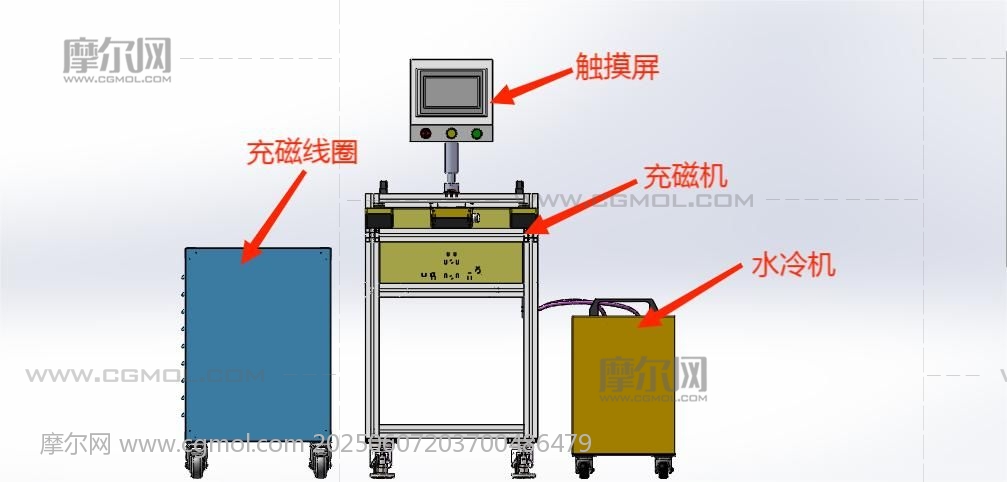

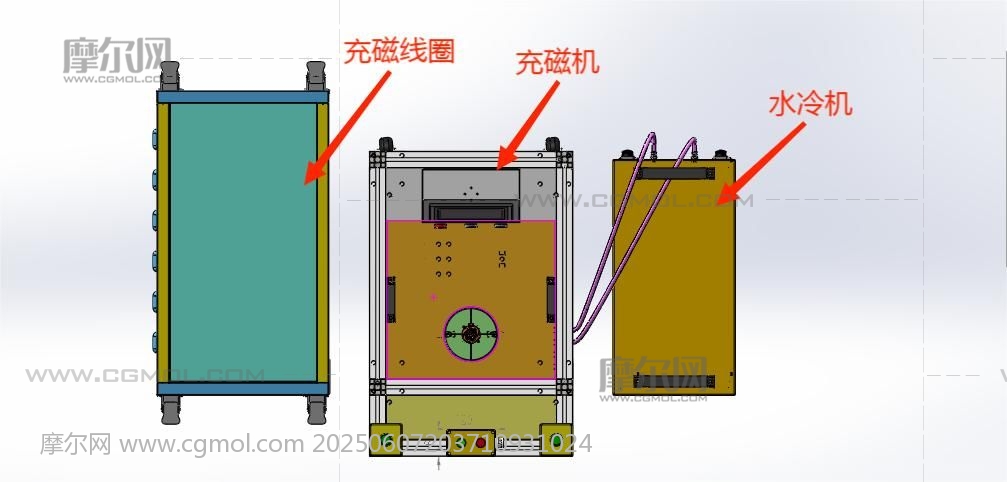

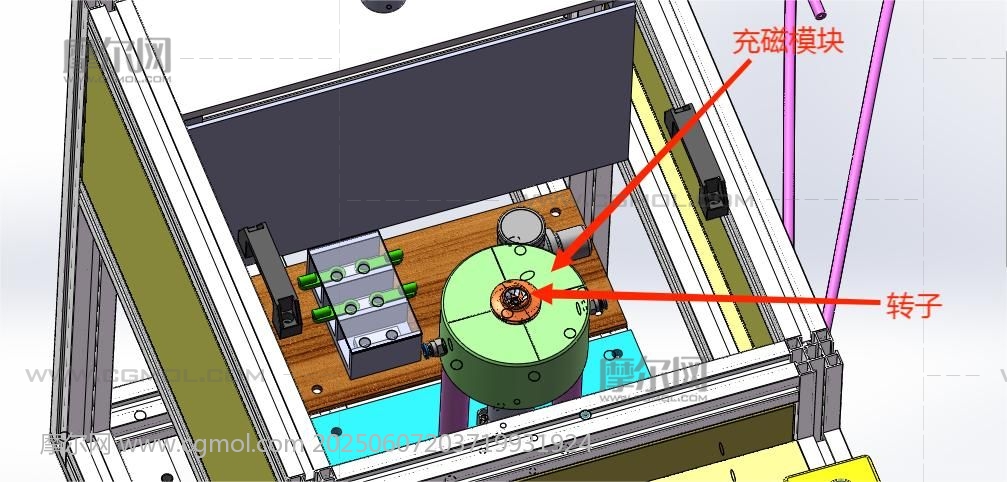

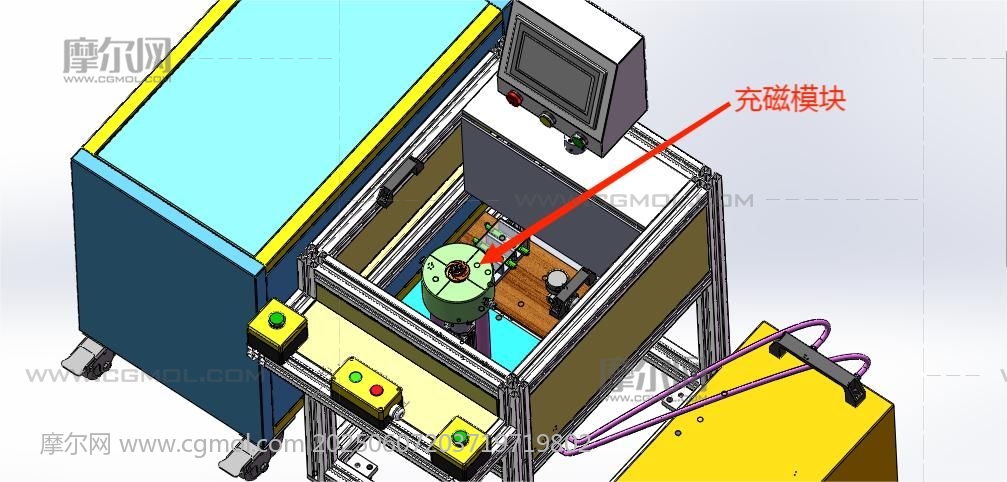

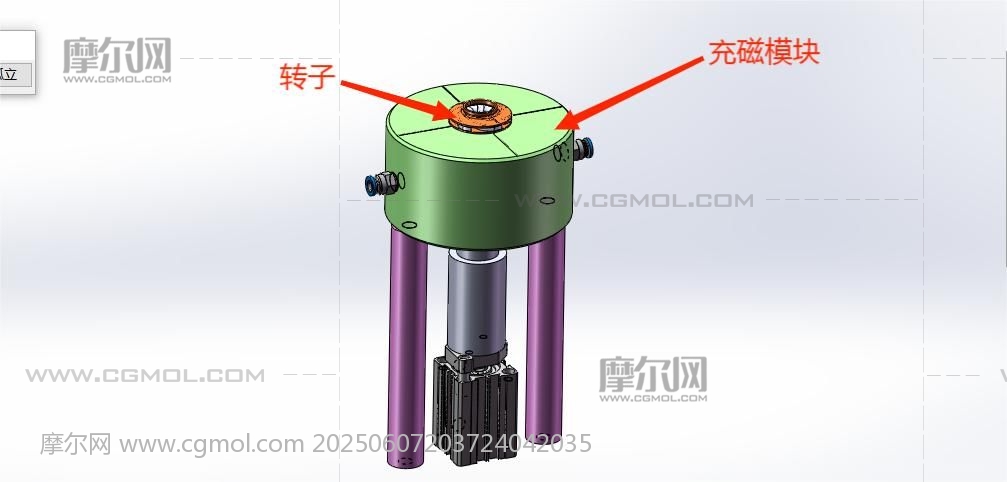

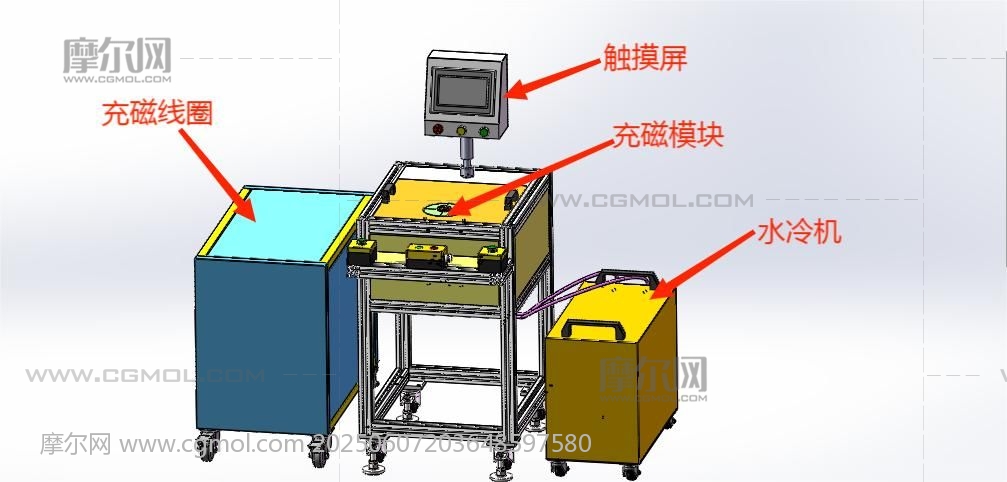

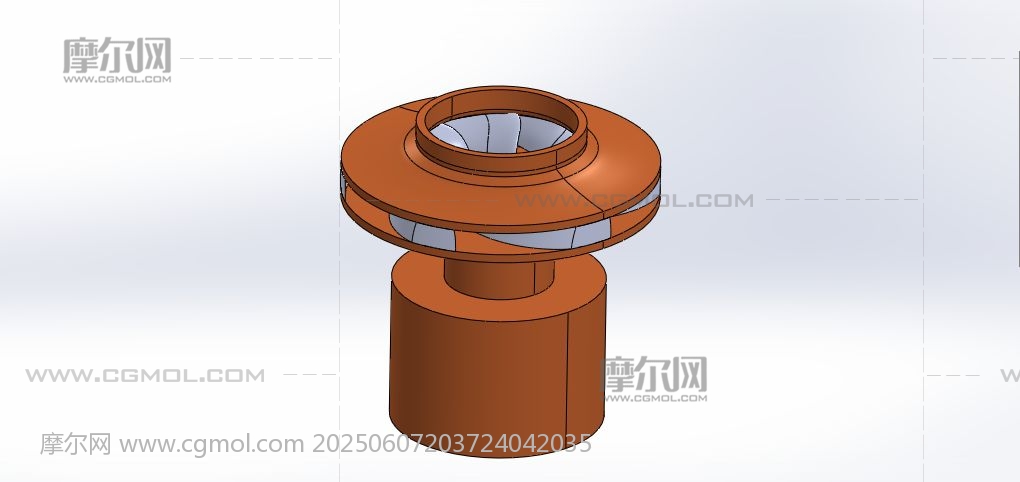

新能源汽车水泵转子充磁 设计思路：这是新能源汽车水泵组装线的第七道生产工序——新能源汽车水泵转子充磁。 设备的作用需求：把注塑加工完成的转子安照设定好的磁通量大小进行充磁。转子内部注塑加工时安装有永磁体材料，充磁工位是由人工放料操作，转子定位模需要有方向的定位，要区分N和S极，转子定位模置于充磁模块的中间，充磁模块安装有线圈，转子进出充磁模块中间通过气缸的动作实现，充磁以后可以检测充磁量的大小，如果检测充磁量不合格会自动报警提示。可以通过操作触摸屏来修改充磁量的大小。 新能源汽车水泵转子充磁机结构介绍：一共是有三部分组成，分别是充磁机、充磁线圈和冰水机组成。 程序控制方面：设备配备触摸屏和PLC控制程序，可以通过触摸屏修改充磁量的参数。 工作原理：这一道工序是水泵转子充磁，设备属于脉冲充磁机，在线圈中通过瞬间的脉冲大电流使线圈产生短暂的超强磁场。确认转子注塑加工完成后，人工把转子放入充磁定位模具中，按下启动开关，转子自动进入充磁模块中，同时充磁机开始工作，充磁线圈周围产生超强磁场，瞬间将转子里面的永磁体材料磁化，并且把磁通量大小显示在触摸屏上。 设备技术参数：转子磁通量的参数为3.8Wb<φ<5Wb。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款新能源汽车水泵转子充磁机
