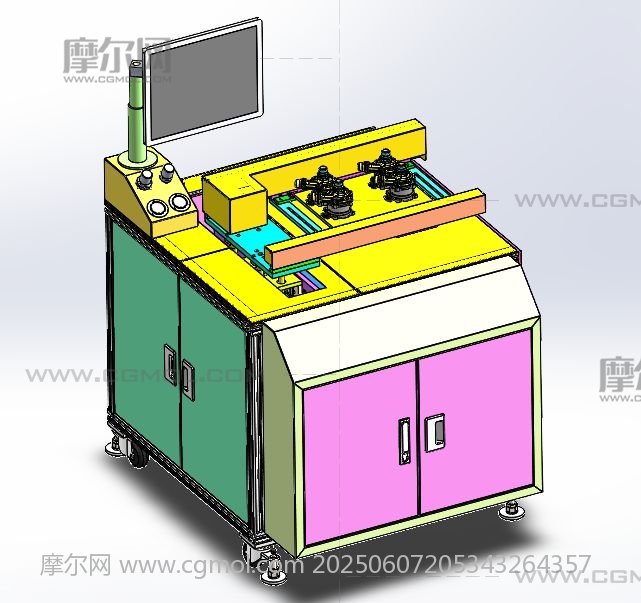

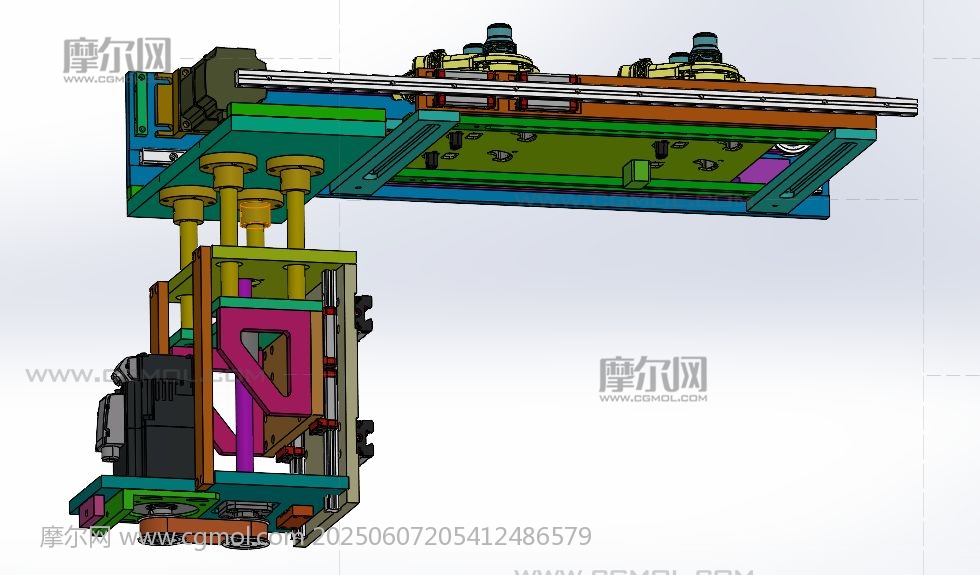

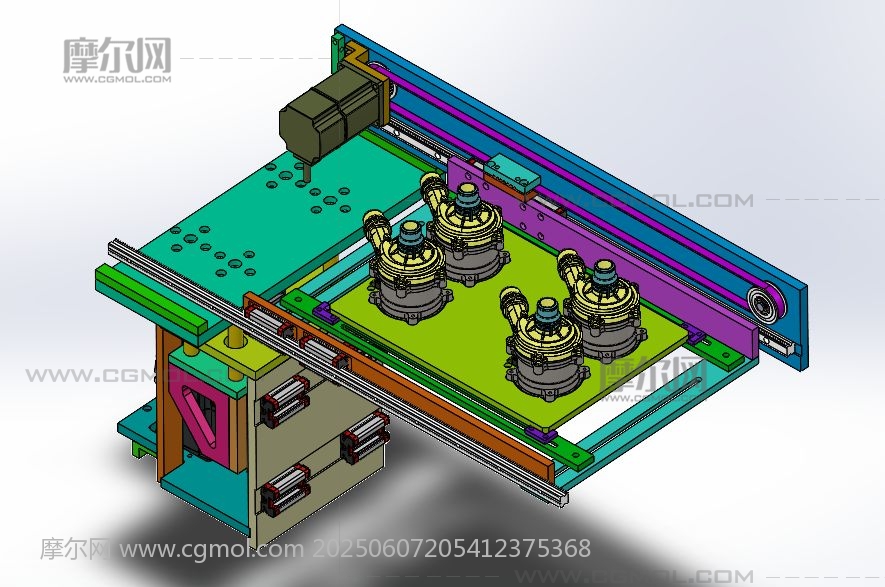

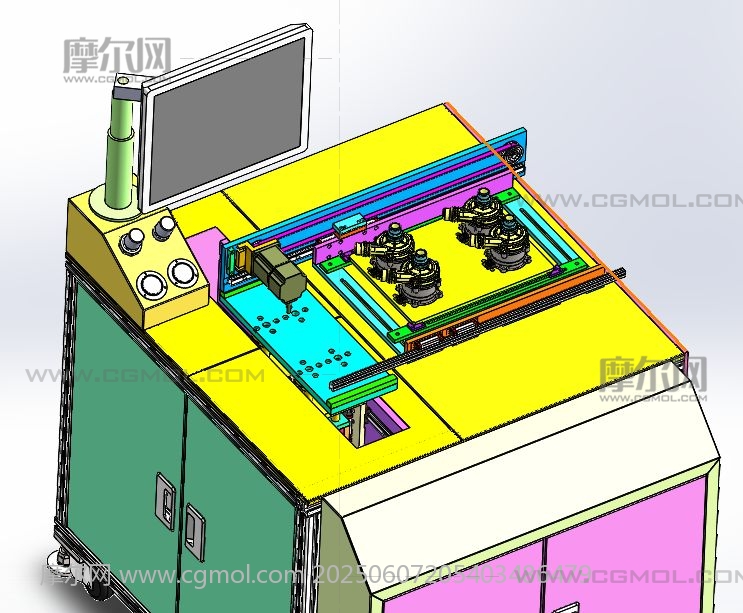

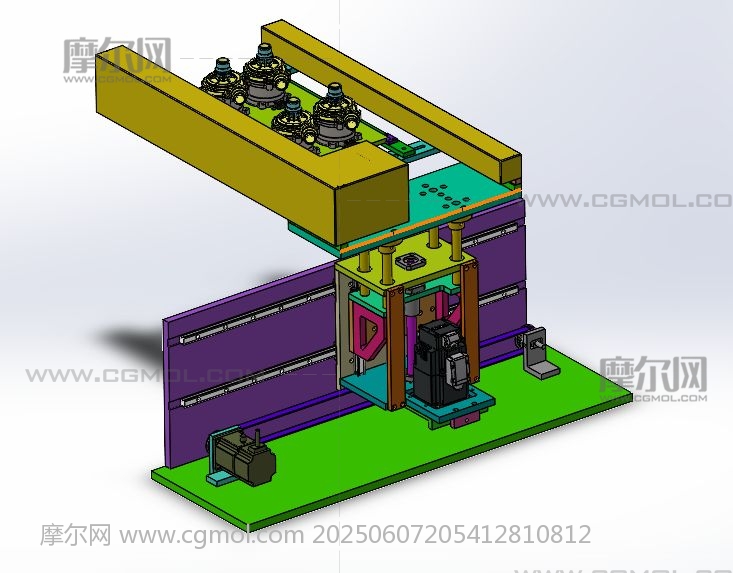

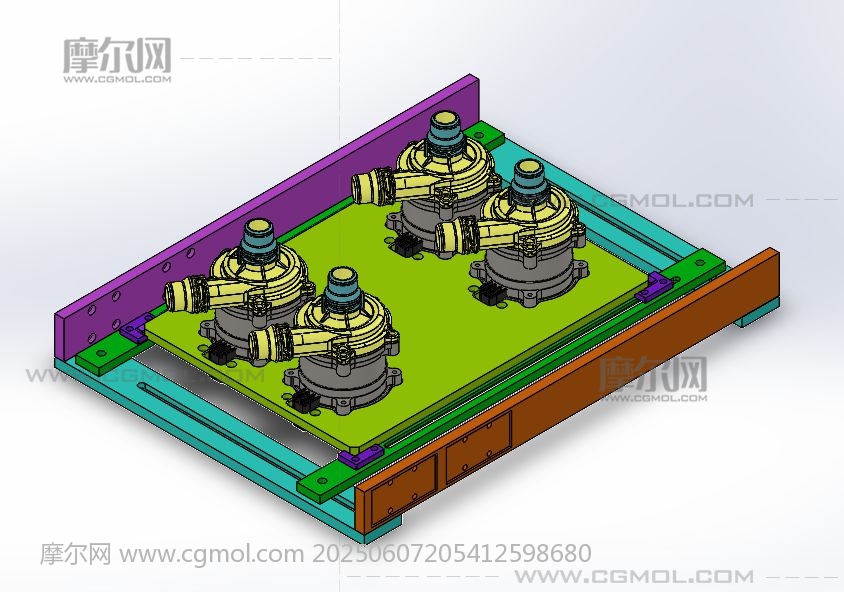

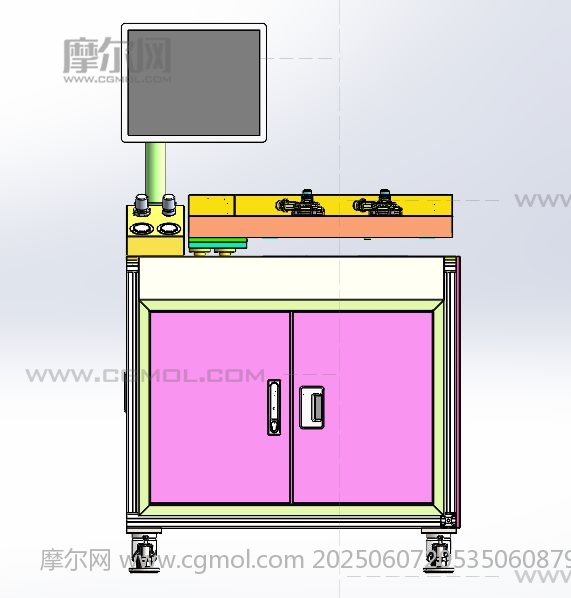

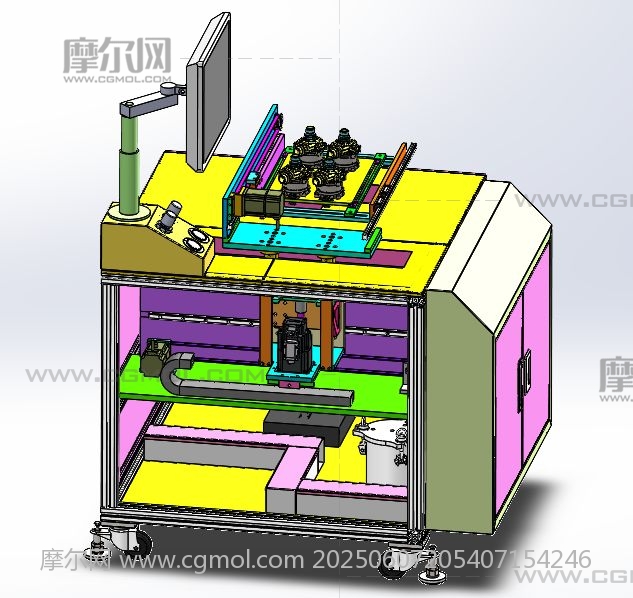

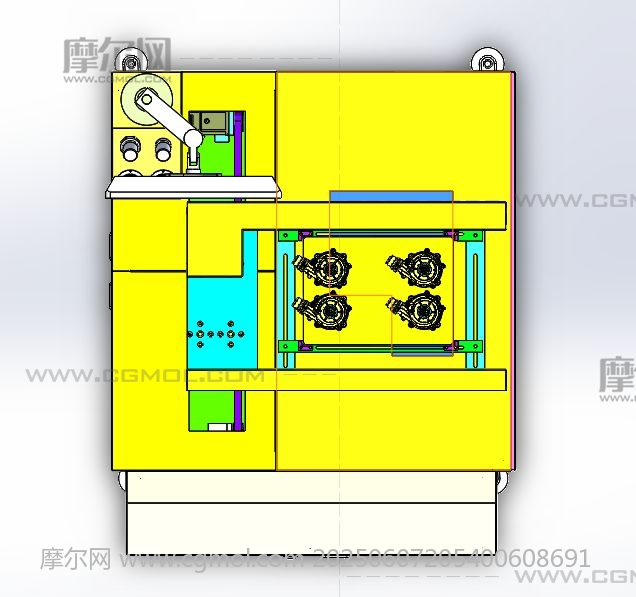

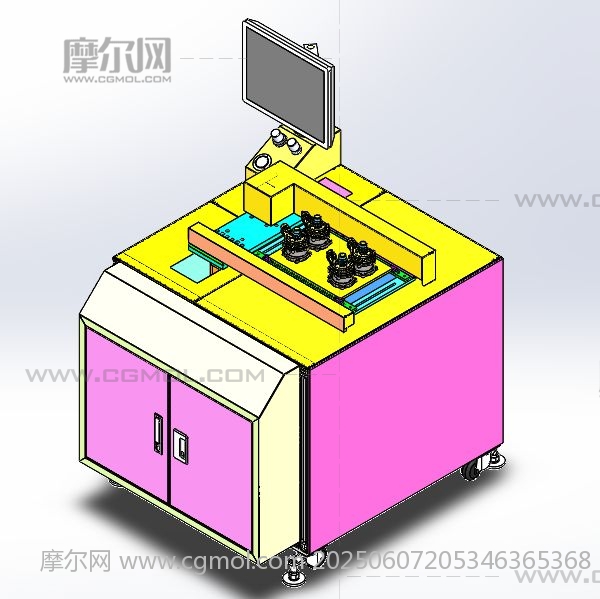

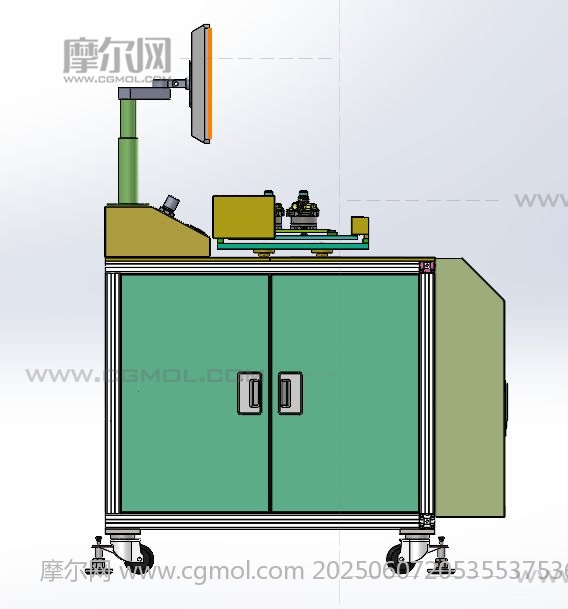

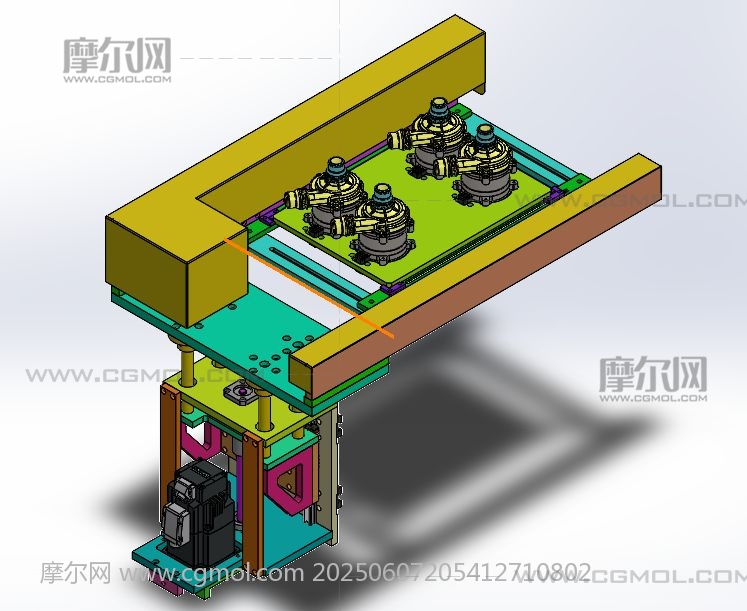

水泵电路板波峰焊接机 设计思路：这是新能源汽车水泵组装线的第十三道生产工序——水泵电路板波峰焊接。 电动水泵电路板安装完成后，需要对电路板进行焊接，焊接点可以分为两组，第一组是电源端子焊接，一共有三个焊接点；第二组是定子三组线圈的端子焊接，同样也是有三个焊接点。为了提高焊接的效率，产品定位工装可以同时放置4个产品，一次性可以焊接4个产品。人工操作时需要带上静电手环。 水泵电路板波峰焊接机结构介绍：波峰焊机壳、波峰焊机运输系统、自动供螺丝机、波峰焊机焊接锡炉、波峰焊机喷雾系统、波峰焊机预热系统。 波峰焊机壳：它主要是波峰焊机各零部件的承载框架，这里的主要框架定要用上真材实料，否则波峰焊机使用不了多久就会散架； 波峰焊机运输系统：它的主要功能是夹持 PCB 以定的速度和倾角经过波峰焊接的各工艺区的 PCB 载体； 波峰焊机焊接锡炉：它是个核心的部件，其它所有部件都是围绕着波峰焊锡炉展开的，它是产生波峰焊接工艺所要求的特定的液态焊料波； 波峰焊机喷雾系统：这个系统的主要功能就是往 PCB 上均匀的涂覆助焊剂； 波峰焊机预热系统：它的功能是避免焊接时 PCB 急剧受热、助焊剂中溶剂挥发及激活助焊剂中的活性物质； 程序控制系统：设备一共有3个伺服电机，使用工业电脑控制3个电机的工作。 工作原理：波峰焊机主要是由运输带，助焊剂添加区，预热区和波峰锡炉组成。 PCBA 电路板以一个坡度在波峰焊机内部流动，其流动过程如下： 1、入口传感器感知电路板的流入，向 PLC 发送脉冲信号 2、 PLC 发送指令，要求助焊剂喷向 PCB 板 3、 PCB 板流经预热器，提高板面的温度，便于焊锡过程的良好进行 4、焊料槽上的波浪形锡水附着在 PCB 板的表面，快速冷却时，即能将元器件焊接到焊盘上 5、出口计数器统计出板的数量，并由传感器回馈给 PLC ，执行下个 PCB 板的波峰焊锡操作 图纸为solidworks 2018版本设计，装配图完整，零件齐全。水泵电路板波峰焊接机
