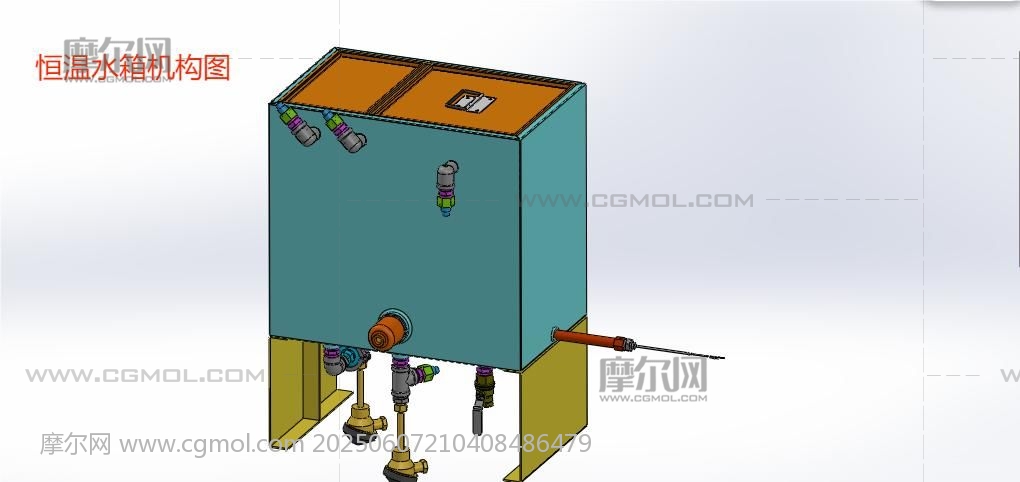

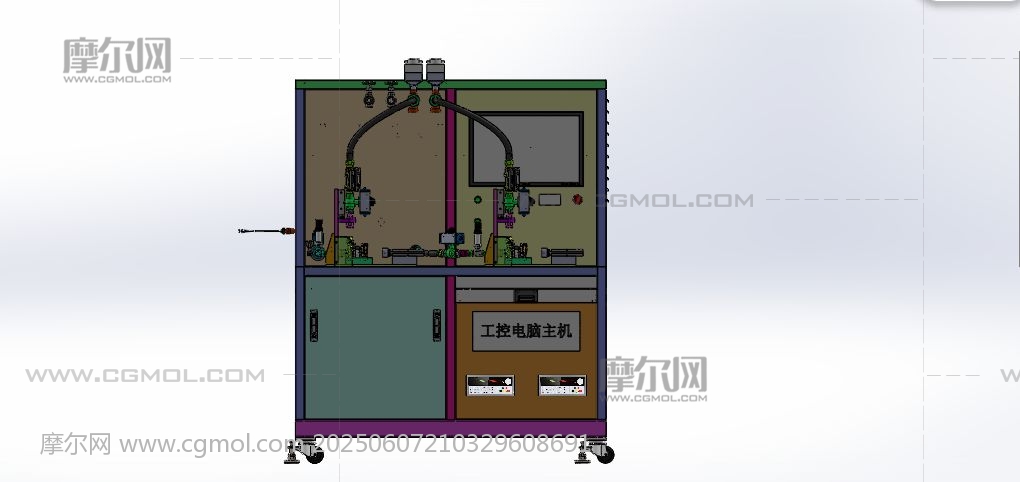

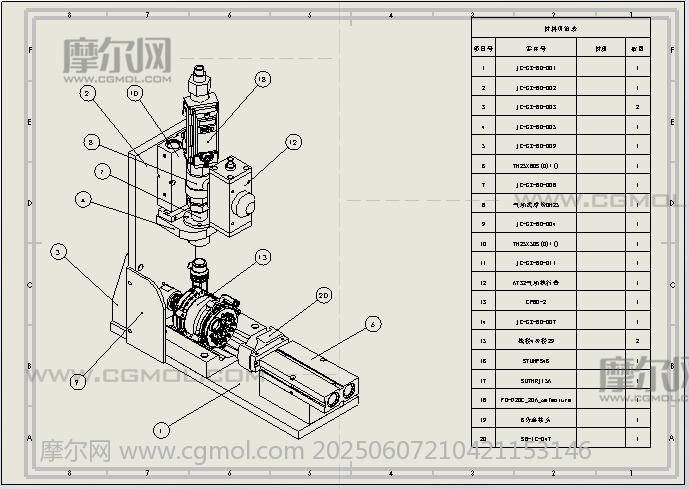

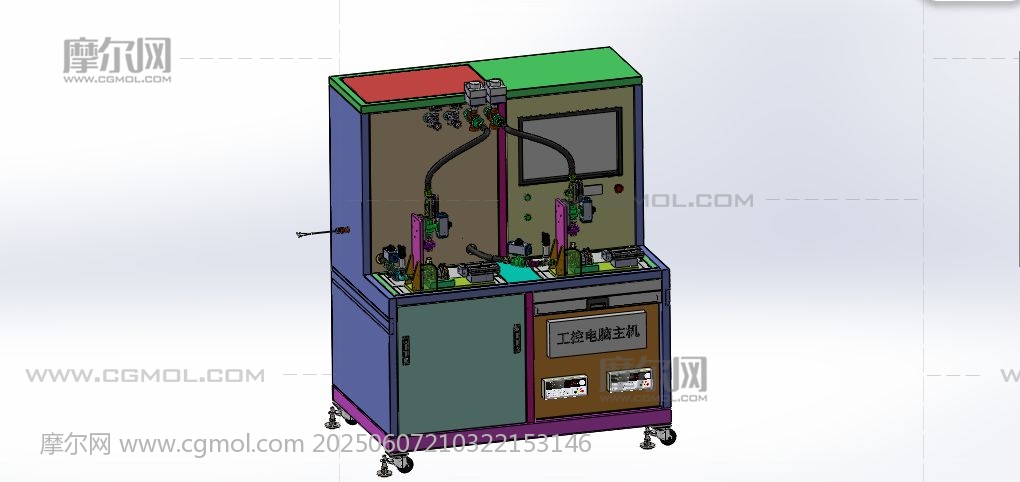

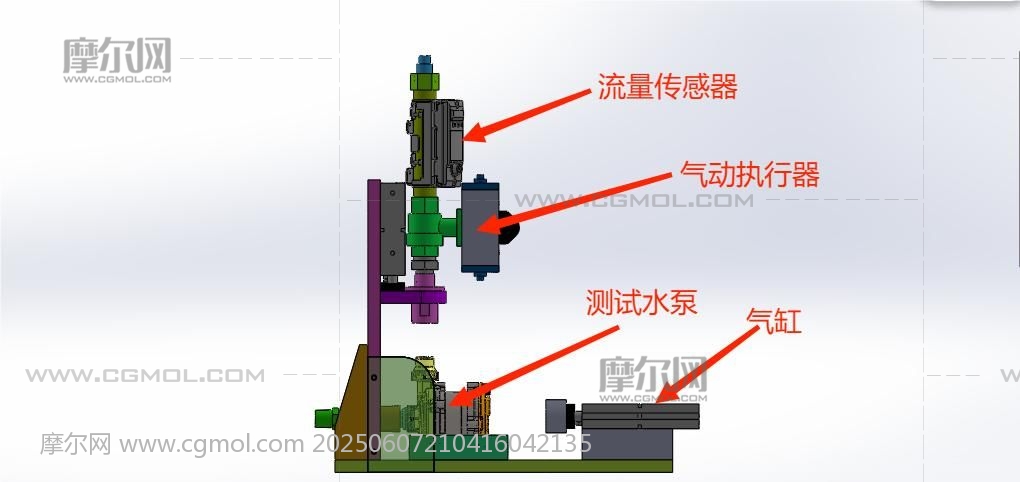

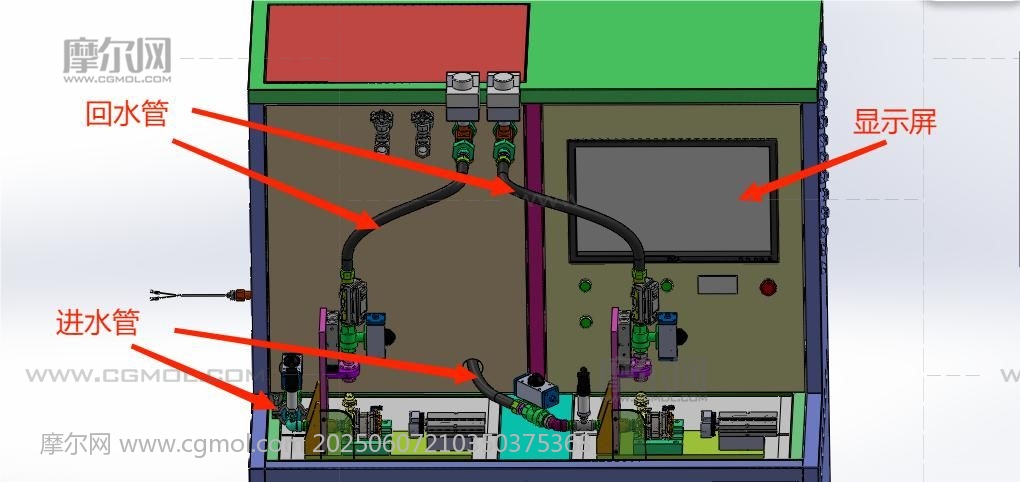

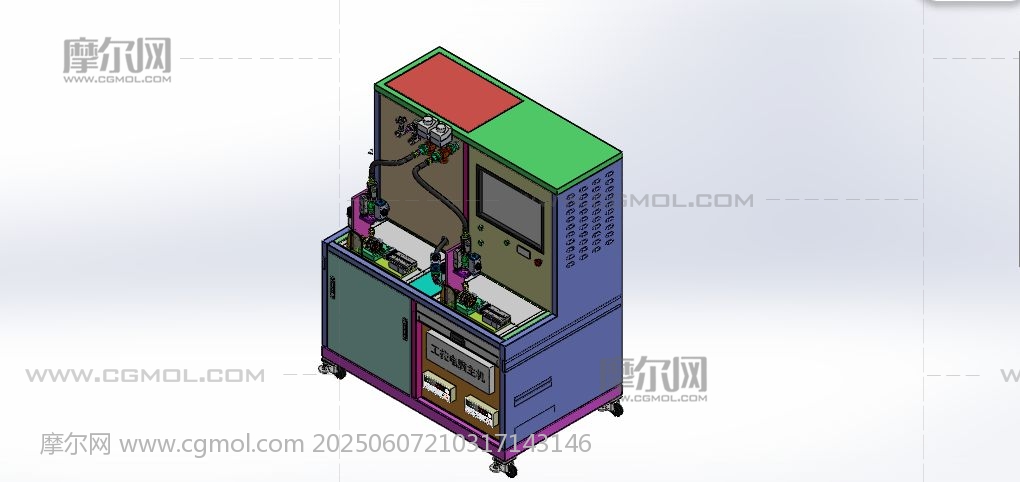

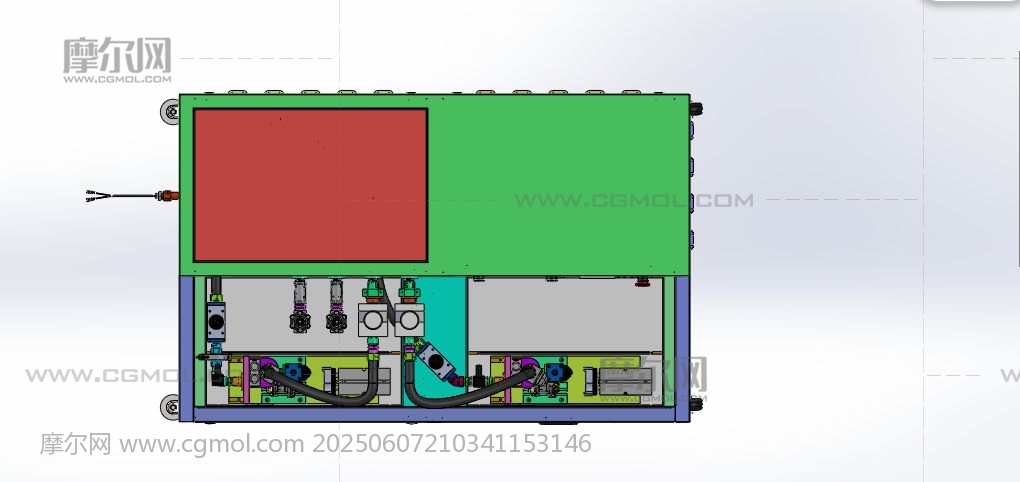

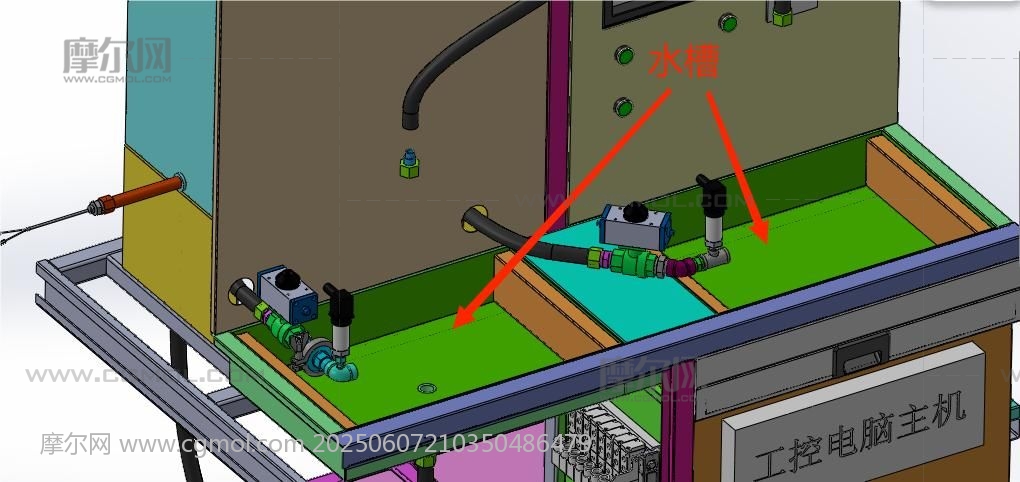

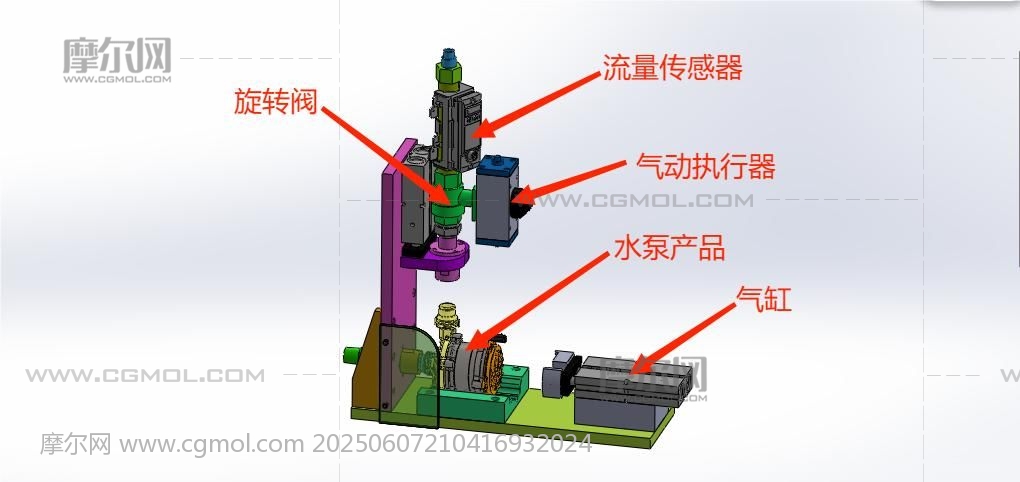

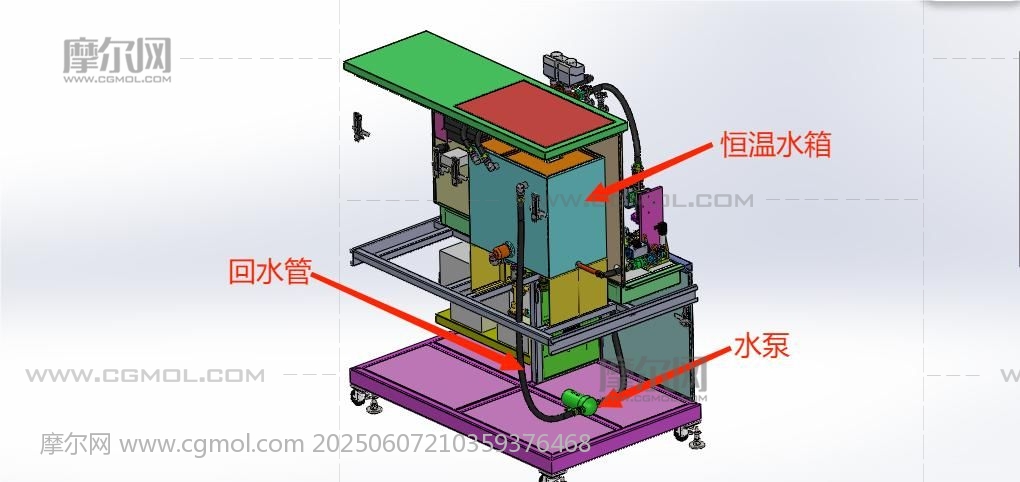

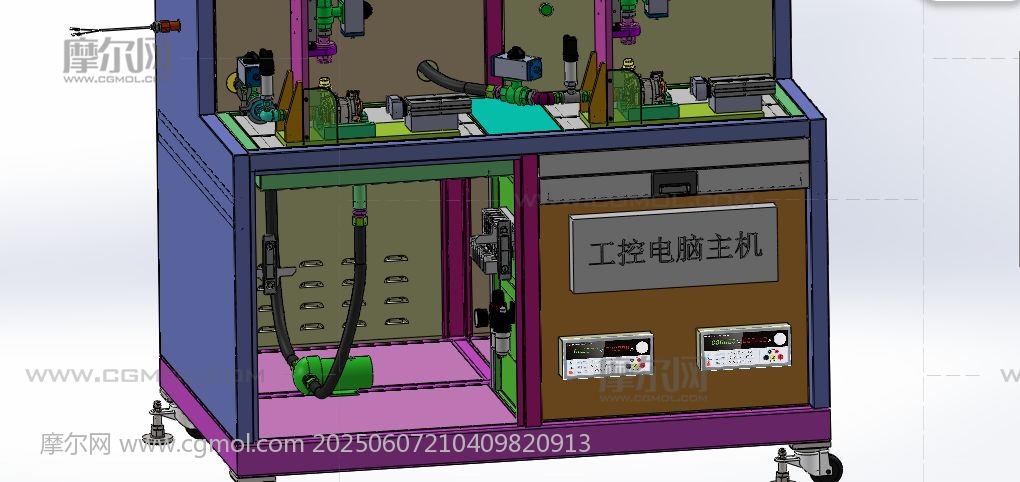

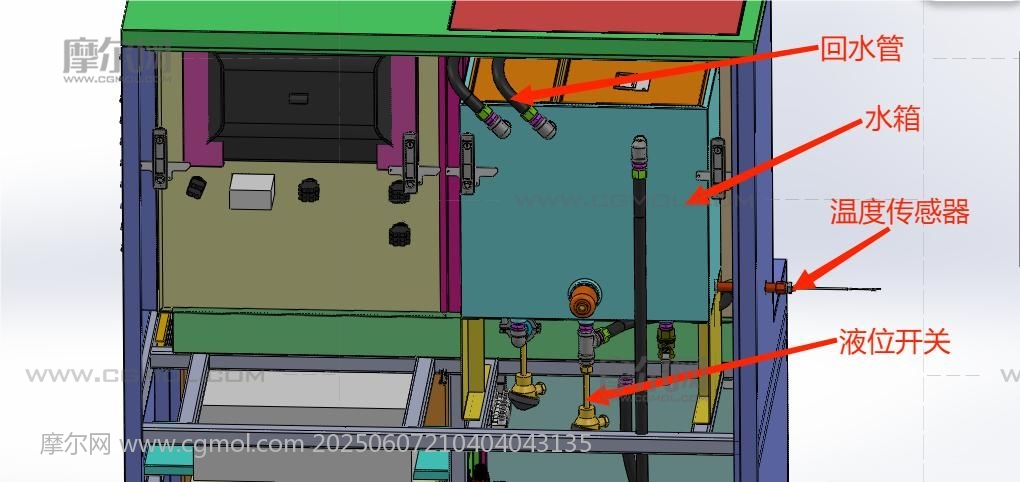

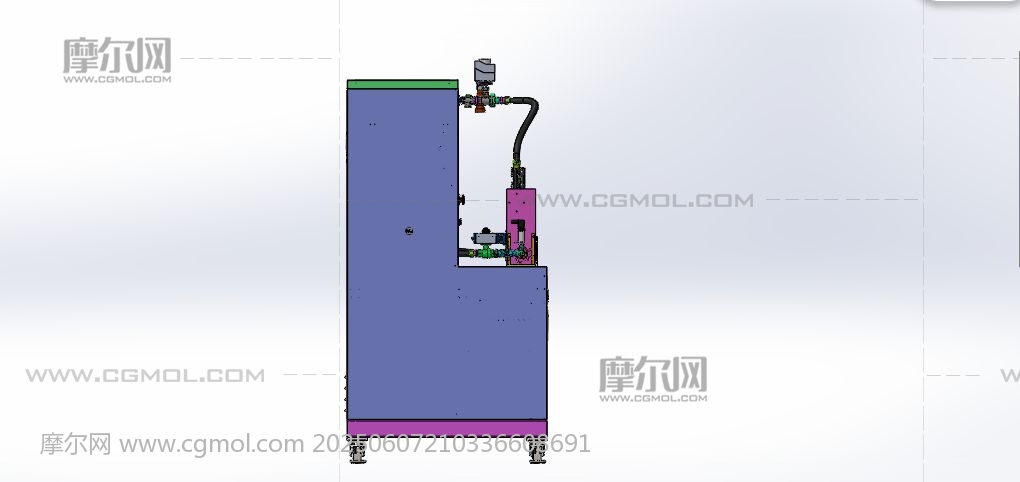

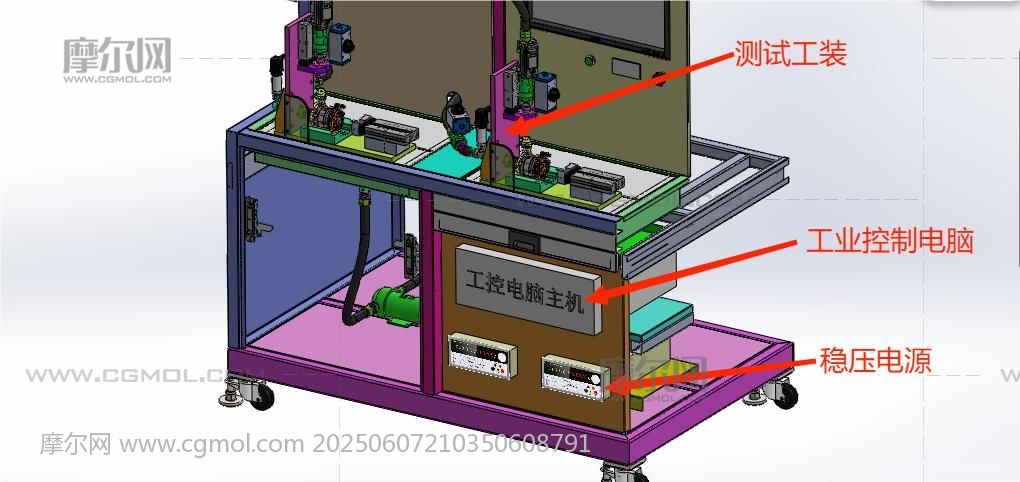

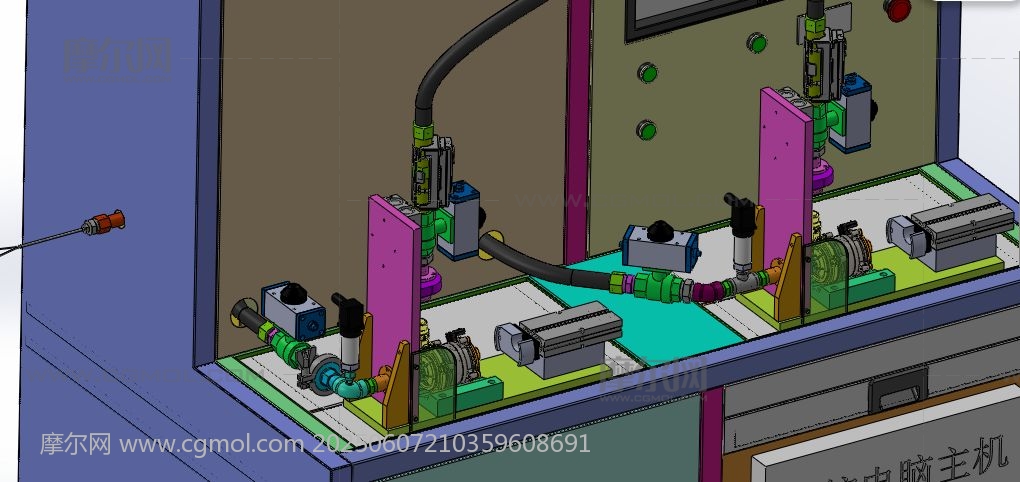

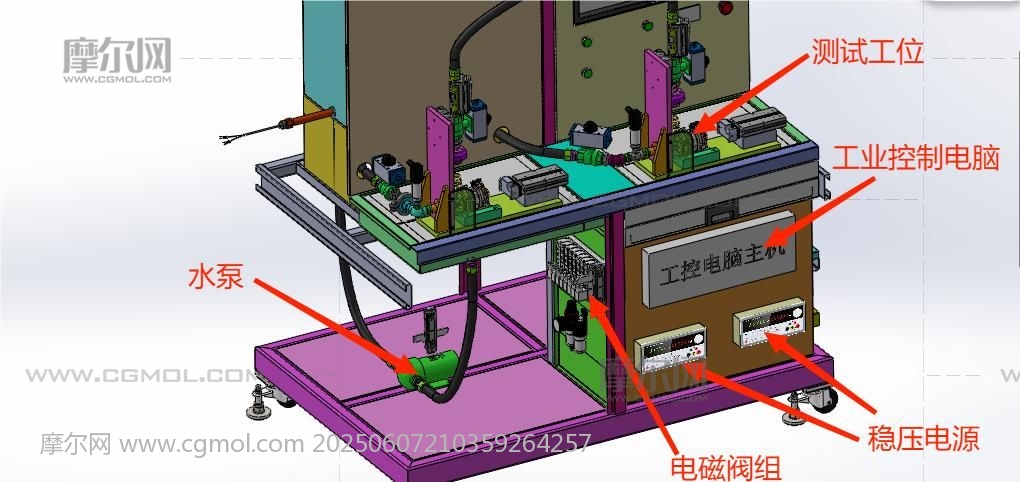

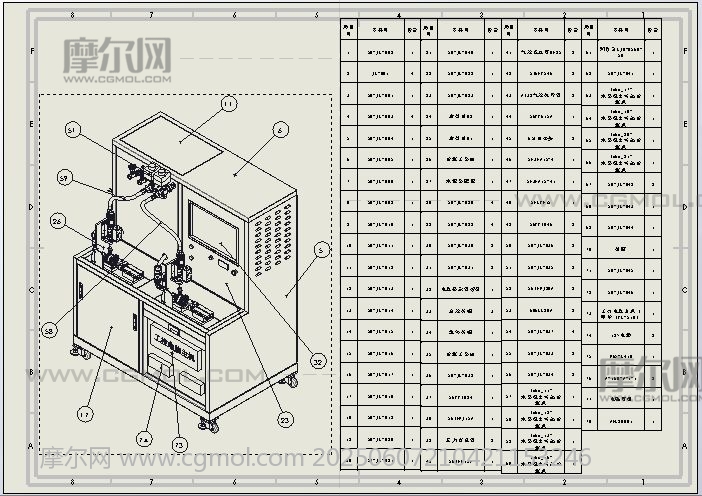

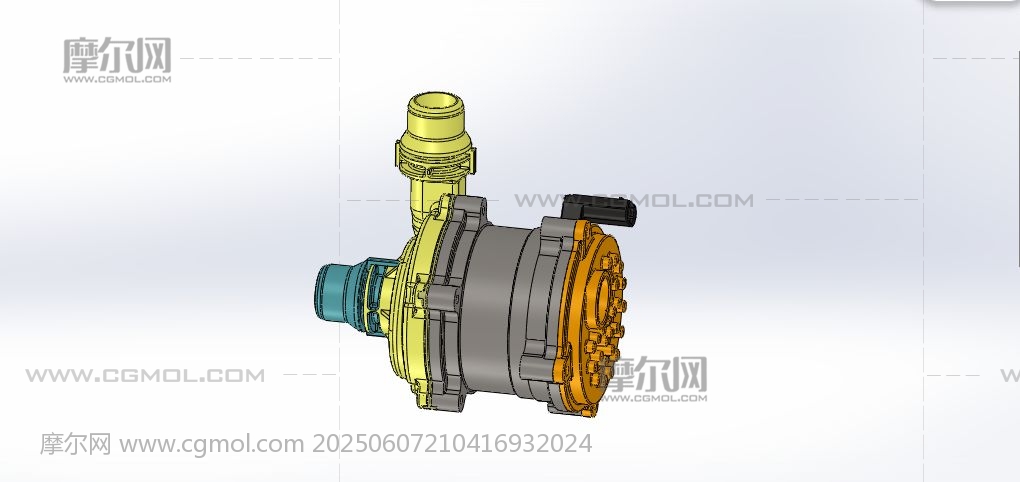

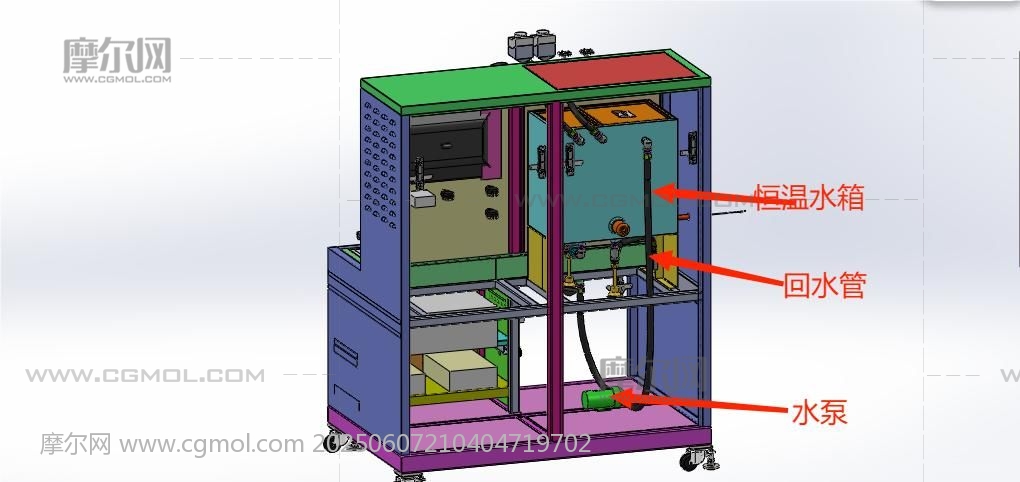

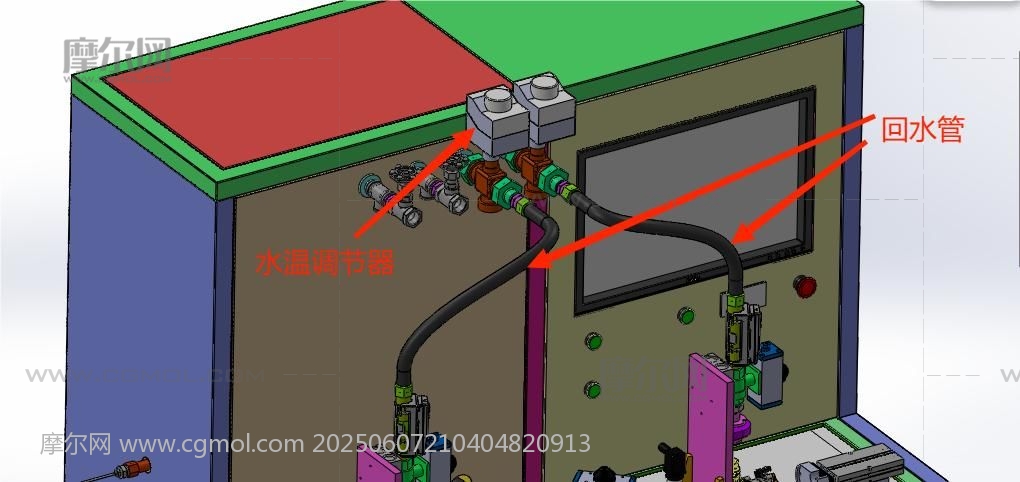

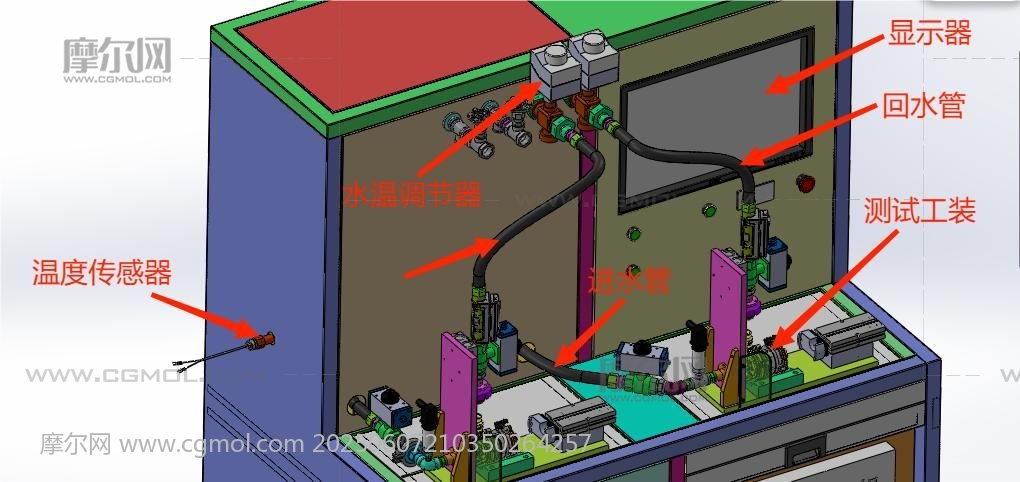

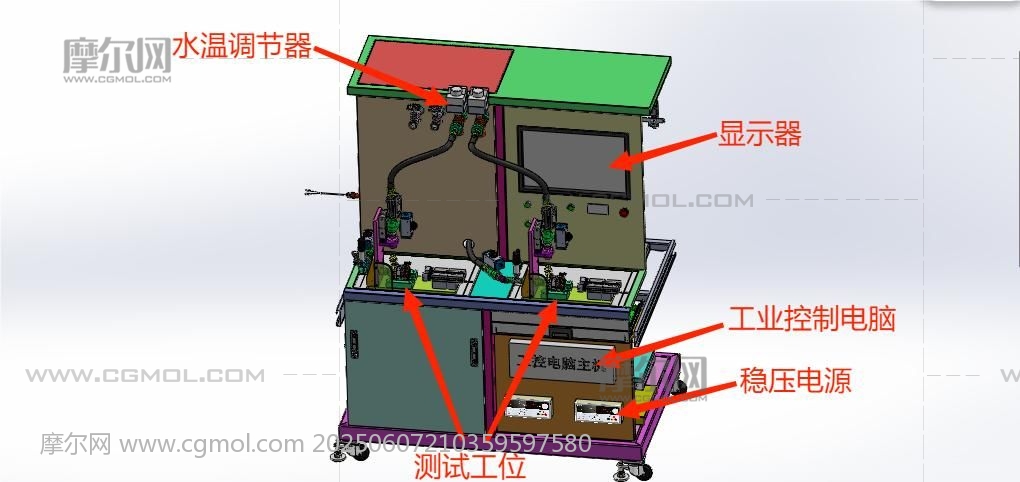

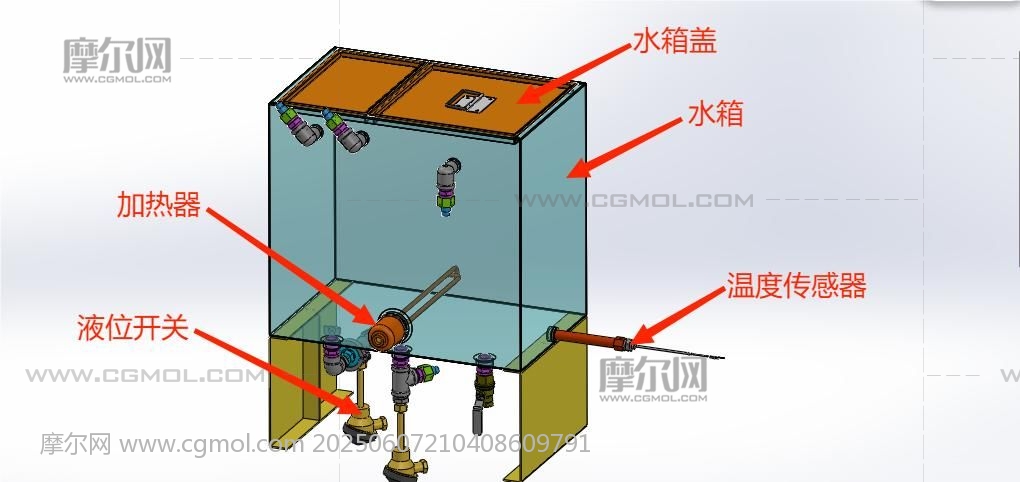

新能源汽车水泵综合性能检测机 设计思路：这是新能源汽车水泵组装线的第十七道生产工序——水泵综合性能检测机。 为了保证组装完成的每一个出售的水泵产品能正常使用，要对每一个水泵产品进行综合性能检测，检测的项目指标主要有压力、流量和电流，设备安装有压力传感器、流量传感器、直流稳压电源和工业控制电脑。水泵产品规格有两种，分别为60w和80w，检测设备有两个工位，可以满足两种产品的检测。 新能源汽车水泵综合性能检测机机结构介绍：设备主体机架、60w水泵检测工装、80w水泵检测工装、恒温水箱、压力传感器、流量传感器、直流稳压电源、连接管道、工业控制电脑和电气配件构成。 设备主体机架：由钣金加工件和方管焊接； 水泵检测工装：由定位工装、密封件、气缸和工装模架组成； 恒温水箱：由水箱、水泵、加热器、调节水阀和温度变送器组成； 程序控制系统：设备上一共有4个气缸、4个气动阀门执行器、一个循环水泵、一个加热管、2个压力传感器和2个流量传感器，使用工业控制电脑控制。 工作原理：确认前十六道工序完成后，人工把组装完成的水泵成品放入对应的设备检测工装上，确认产品放置无误后，鼠标操作系统界面进行检测，检测工装把水泵进水口和出水口压紧，电脑输出12V直流电压给检测水泵，水泵开始运转，压力传感器收集压力信号，流量传感器收集流量信号，工业电脑判断这两个性能是否合格。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。新能源汽车水泵综合性能检测机。
