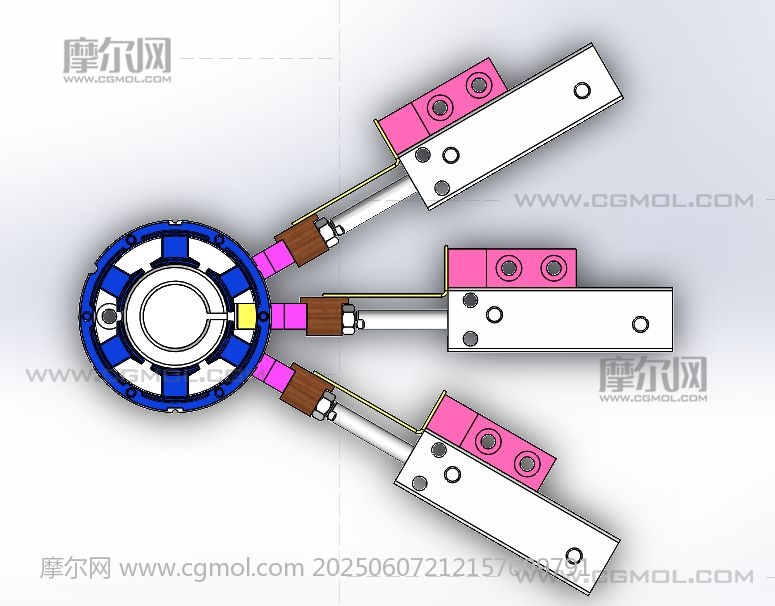

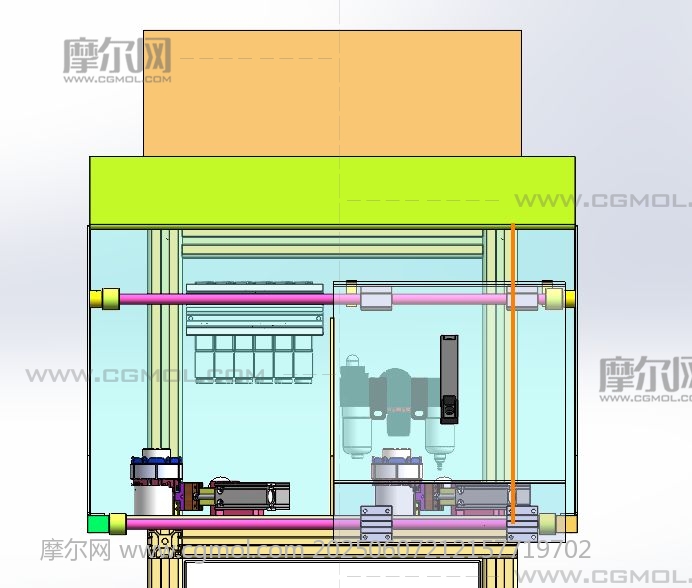

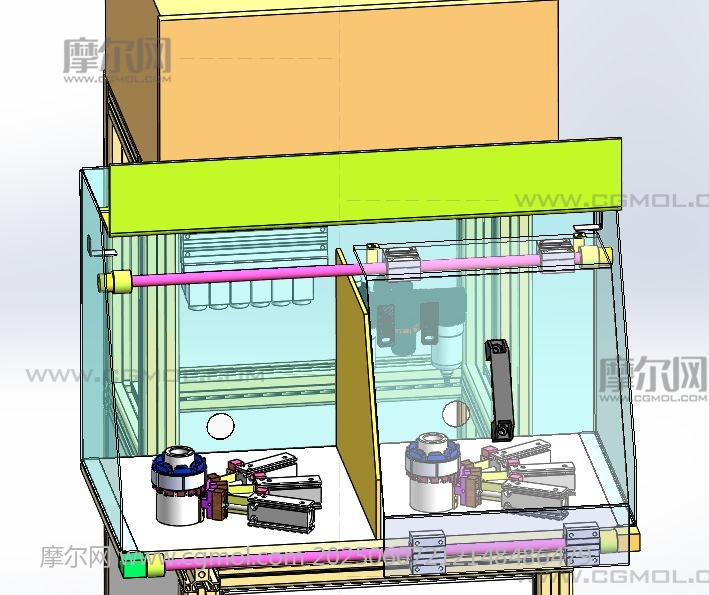

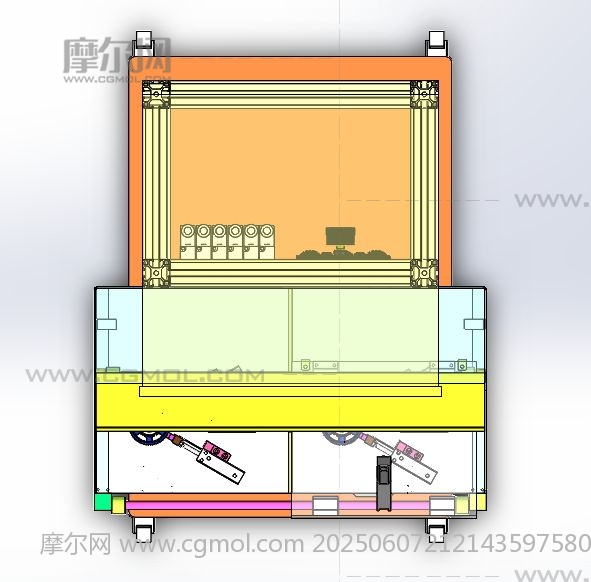

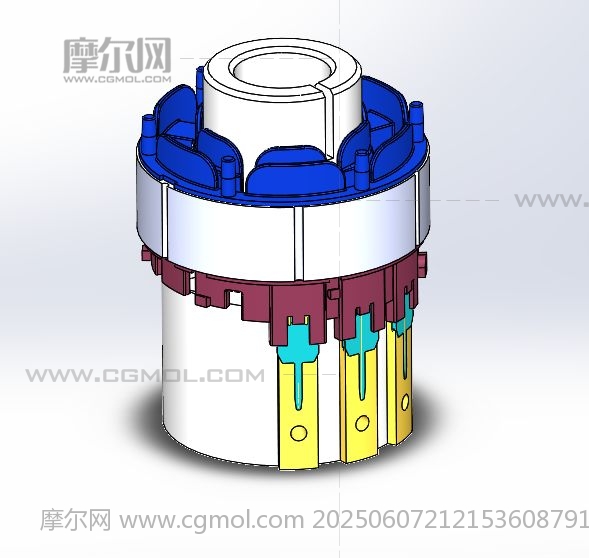

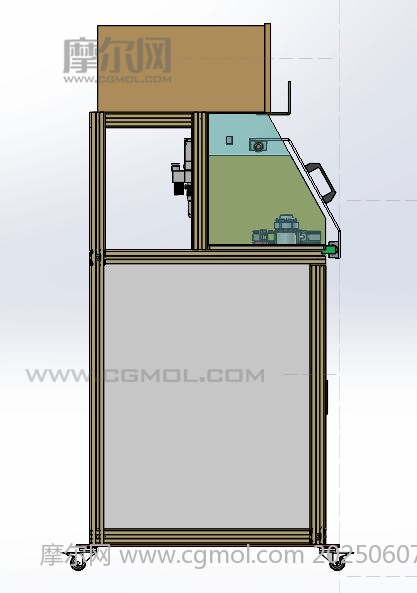

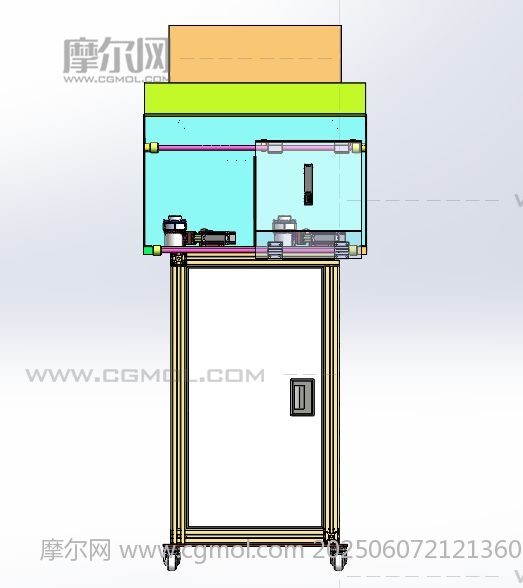

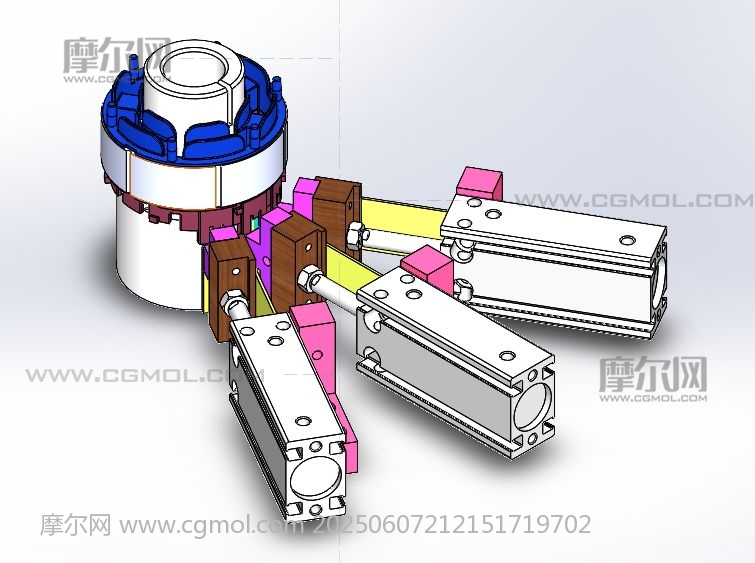

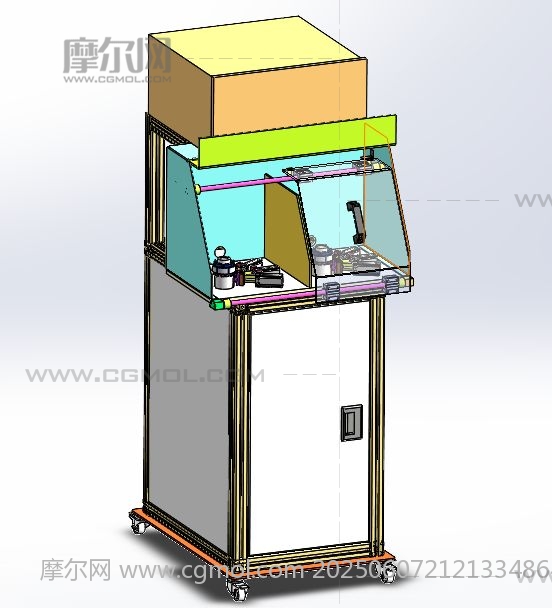

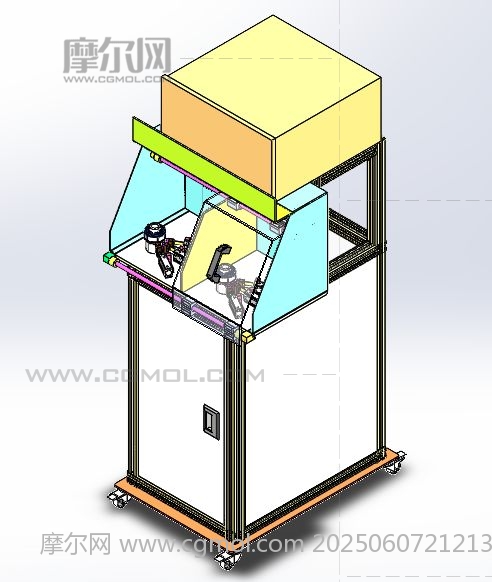

定子性能测试机 设计思路：这是新能源汽车水泵组装线的第四道生产工序——水泵定子性能测试。定子测试需要检测定子的绕组线圈的电阻值大小，测试设备会将实际测量的各绕组线圈电阻值大小与设定好的标准数值作对比，在公差范围内判断为合格产品，不合格会自动报警判断不合格。测试设备有两个检测工位。 定子性能测试机结构介绍：设备防护罩、测试稳压电源、定位固定夹具、测试探针、气缸组成和电气配件构成，各组件结构具体构造如下： 设备防护罩：由有机玻璃门、滑轨和感应开关组成。 定位固定夹具：由绝缘底座构成。 程序控制系统：设备只有1个气缸动作，使用智能控制器可以实现设备的正常运作。 工作原理：这一道工序是定子性能测试，人工把绕线完成的定子放入到固定夹具中，两个工位确认转子放入无误后，确认产品放置无误后，按下启动开关，气缸动作，探针接触到对应测试点，启动测试电源开始测试。 图纸为solidworks 设计，零件齐全。一款定子性能测试机。
