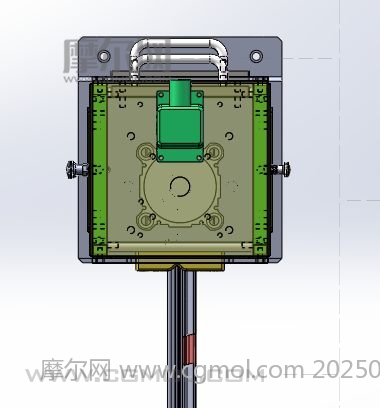

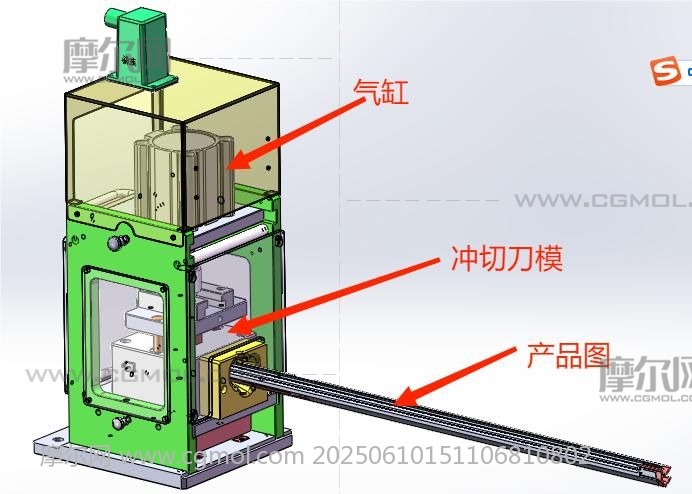

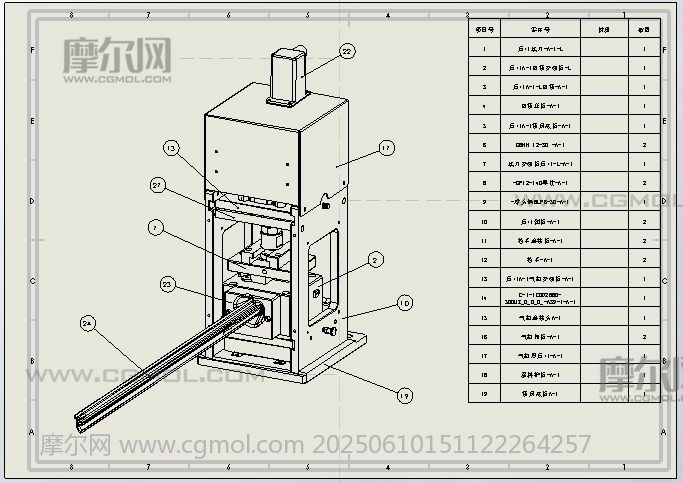

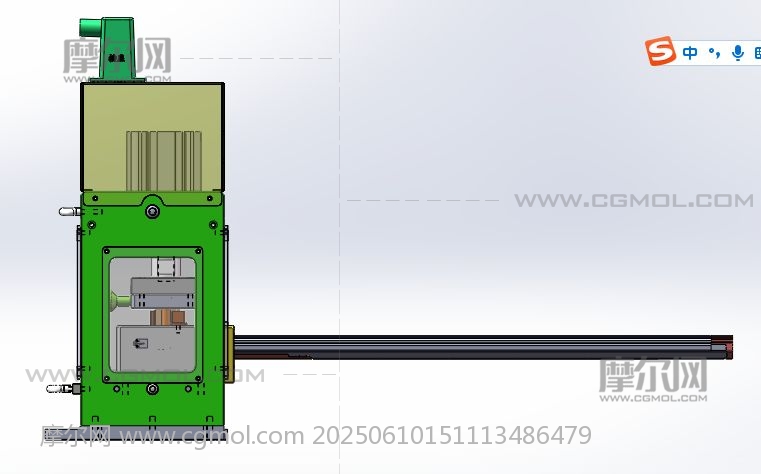

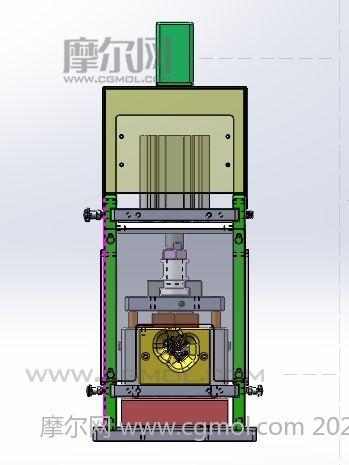

设计思路：根据客户提供的密封条切口参数，来制作切口模，切口形状要保证冲切产品后与图纸尺寸一致，切刀模后端根据条子的长度安装好定位和感应器。另外为了保证切刀正常工作，两边设计有导向槽，保证切刀的精确配合。 车门内水切密封条冲切工装结构介绍：由切刀模架板、上下刀模、产品导向模、产品定位机构和电气配件构成。 工作原理：人工把内水切条子顺着导向模插入切刀模，条子前端到达定位处，感应器发出信号，气动开始下压，条子在上下切刀模作用下完成冲切断面形状。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款车门内水切密封条冲切工装。
