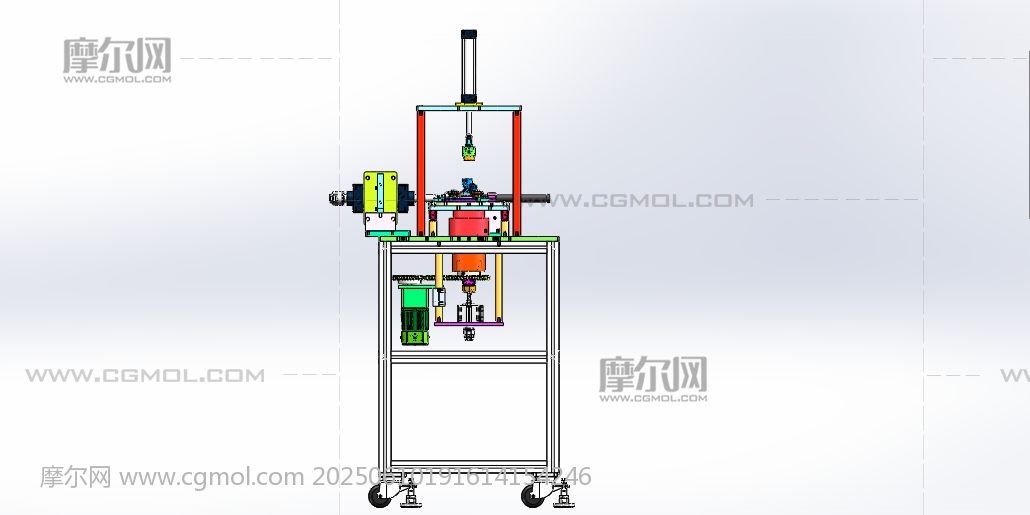

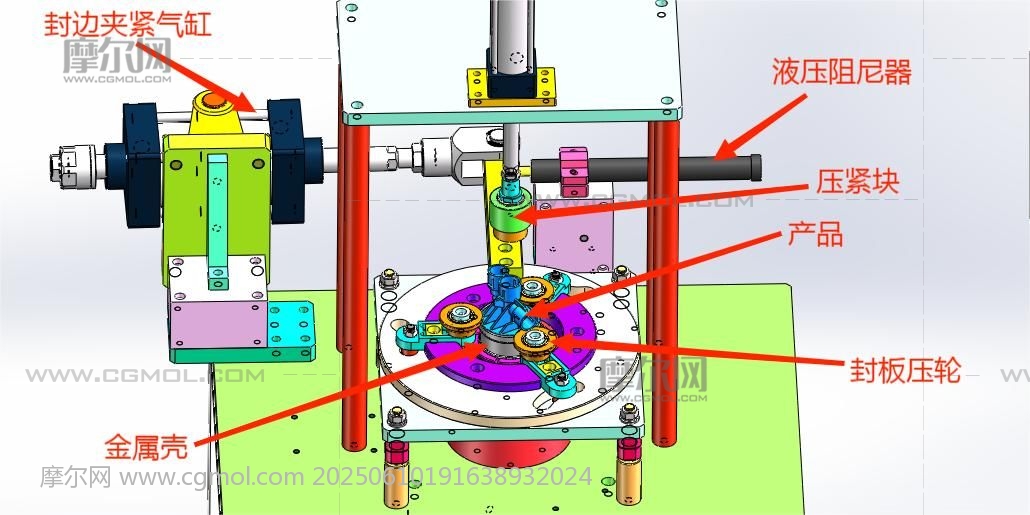

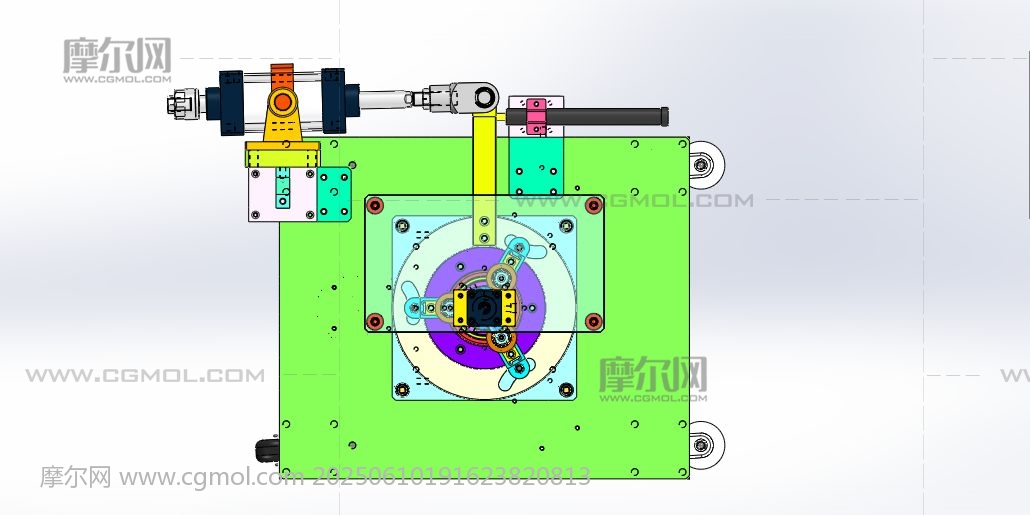

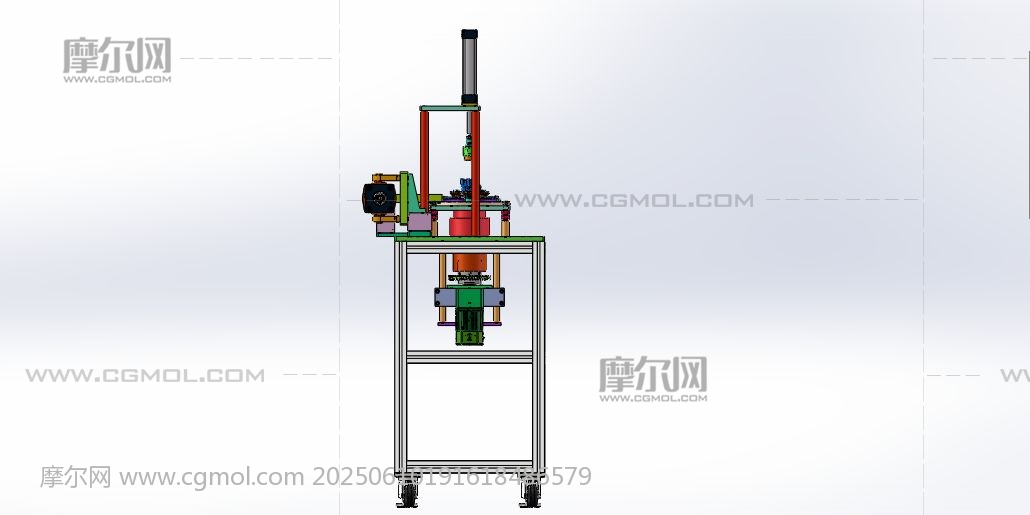

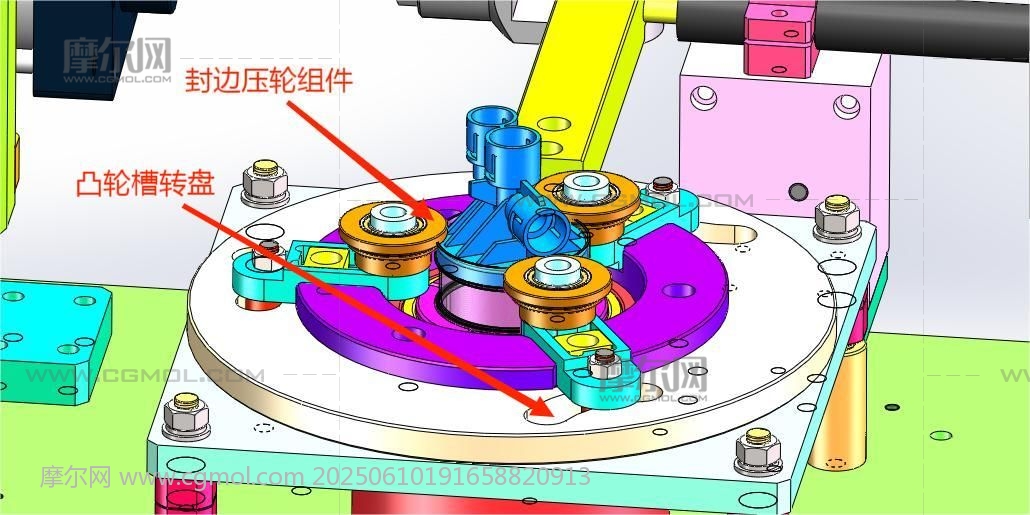

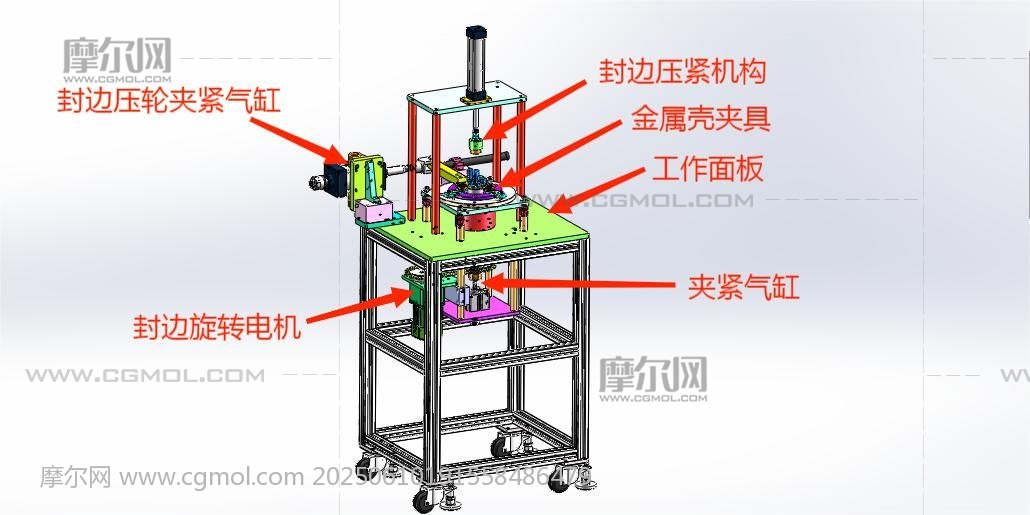

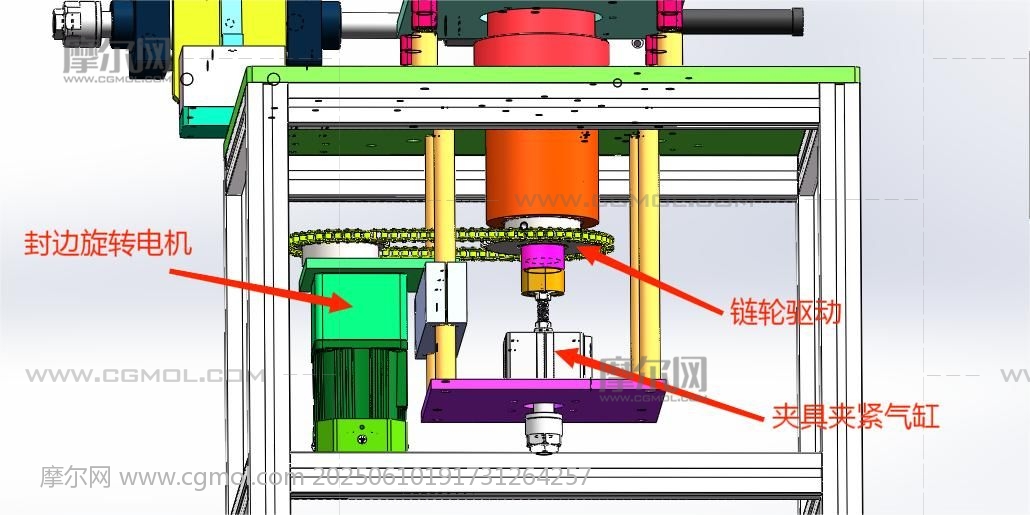

设计思路：滤清器外壳为铁壳，封边后需要保证密封性良好，滤清器头盖为塑料，需要安装密封圈后压入铁壳后进行封边。封边方式采用压轮挤压，旋转方式，为了保证挤压受力均匀，采用三个均布的压轮，压轮材质为65Mn，压轮通过凸轮槽转盘推动挤压，转盘通过摆臂连接气缸实现转动；铁壳的夹紧通过膨胀套与配合套，气缸抽拉夹紧实现，配合套通过链条链轮传动旋转。 滤清器金属壳封边机结构介绍：由压紧机构、封边压轮挤压组件、外壳夹紧机构、链条链轮传动和电气配件构成。 工作原理：人工把滤清器头盖装入铁壳中，把组装好的产品放入膨胀夹具中，确认产品放好后，按下启动开关，拉紧气缸动作，通过膨胀套夹紧金属壳，同时压紧气缸下压，压紧头盖，旋转电机开始运转，封边气缸开始动作，通过摆臂驱动凸轮槽转盘，凸轮在滑槽作用下推动压轮开始挤压铁壳边缘实现封边动作。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款滤清器金属壳封边机。
