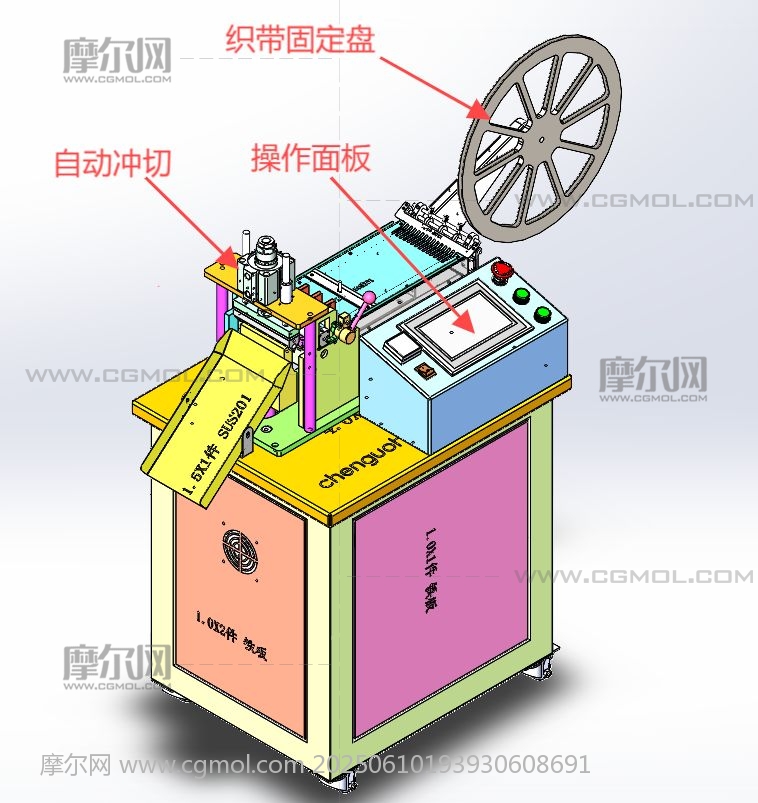

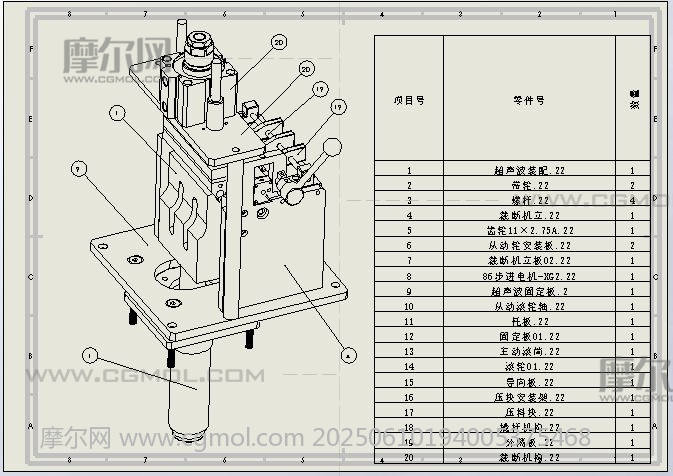

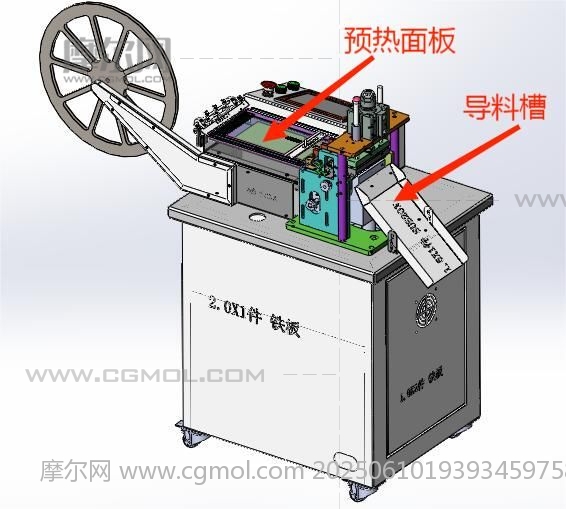

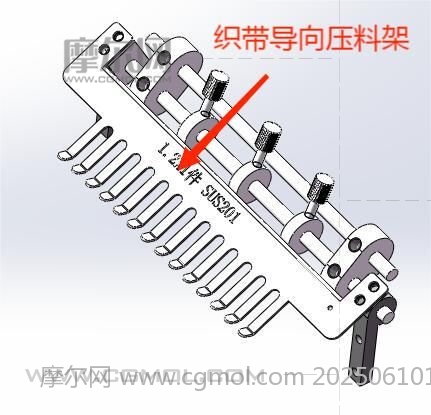

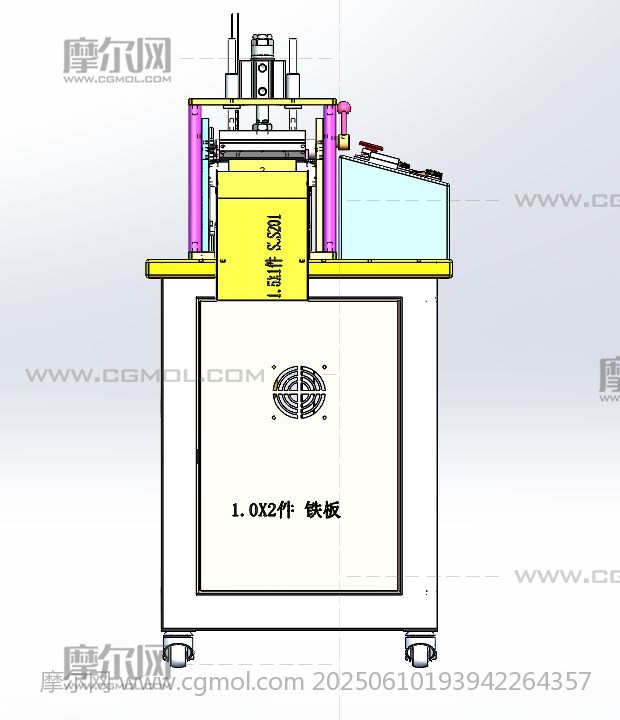

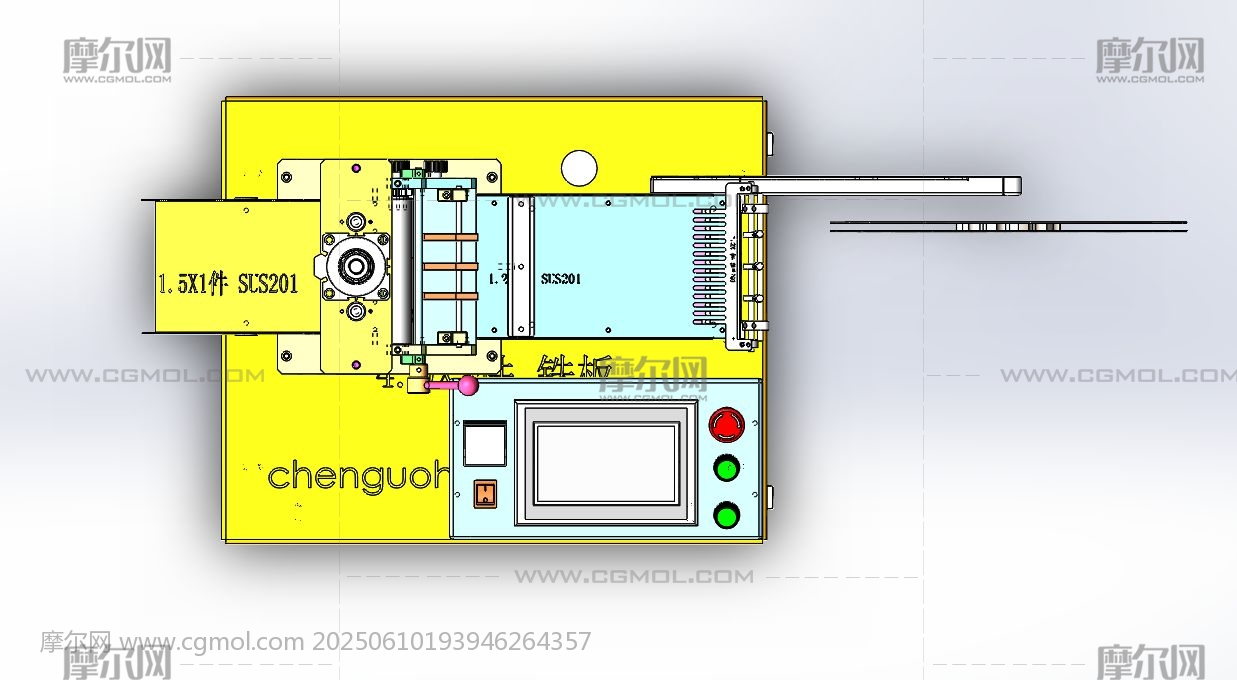

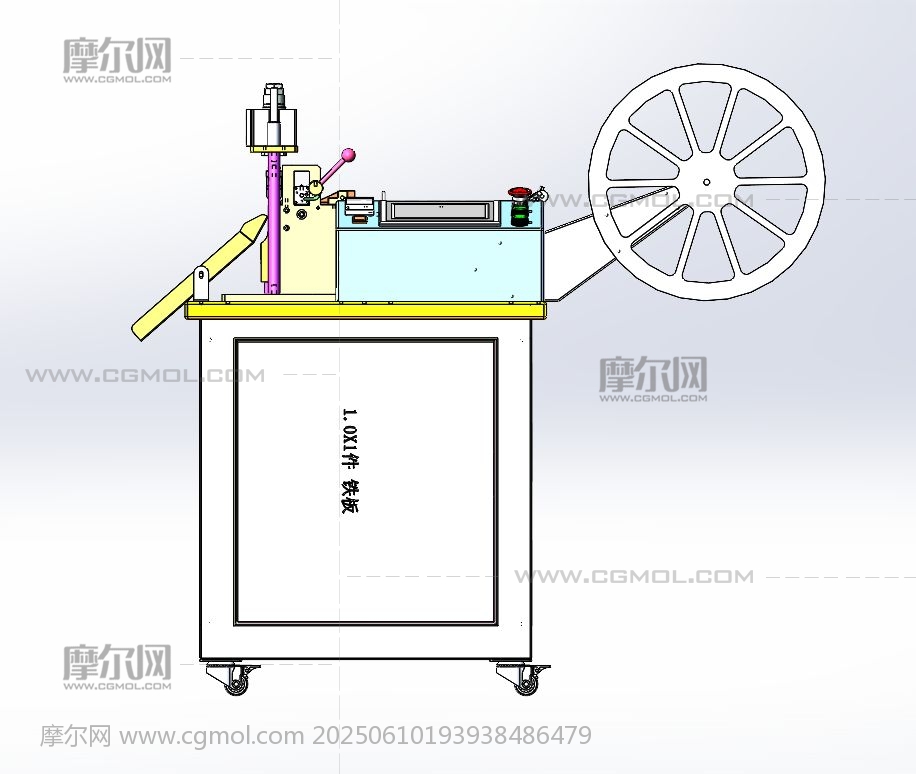

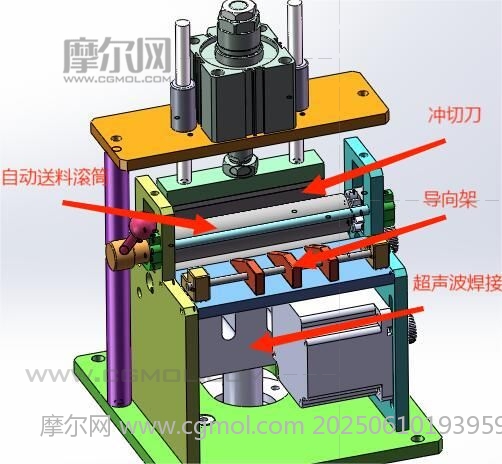

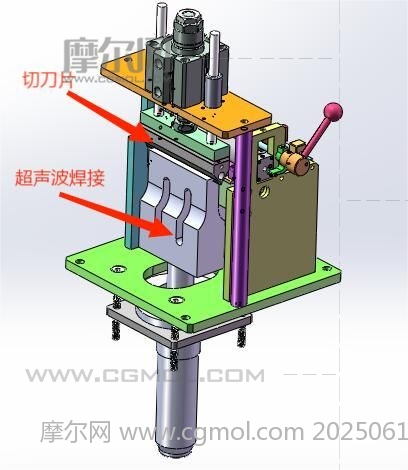

设计思路：织带卷料固定在设备上，织带自动送料，用程序控制步进电机送料时间确定织带的长度，长度参数可以修改，可以适用多种宽度不同的织带，当送料到达设定长度值，自动裁断。裁断方式为气动冲切裁断，裁断同时，加热焊接切口端面，用超声波加热焊接。 编织带自动裁断机结构介绍：由织带卷固定架、织带定位导向架、自动送料机构、气动裁断焊接和电气配件构成。 工作原理：这是一款自动裁断机，人工放好织带卷后，把织带一端穿过定位导向架，放入到自动送料机构滚轮中压紧织带，设定好长度数值，按下启动开关，设备开始工作，送料机构开始运转送料，当达到预定长度后，停止送料，裁断气缸动作，刀片切断织带，同时超声波加热工作，在切断的同时加热焊接织带的端面。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款编织带自动裁断机。
