文件格式：SLDPRT文件版本：solidworks2020
材质：
贴图：
绑定：
动画：
打印：
大小：72.74MB

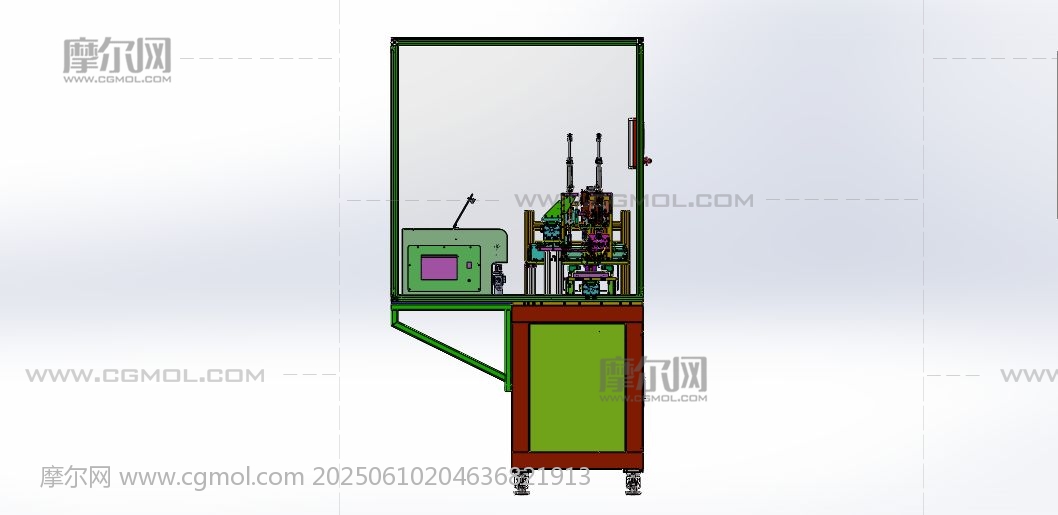

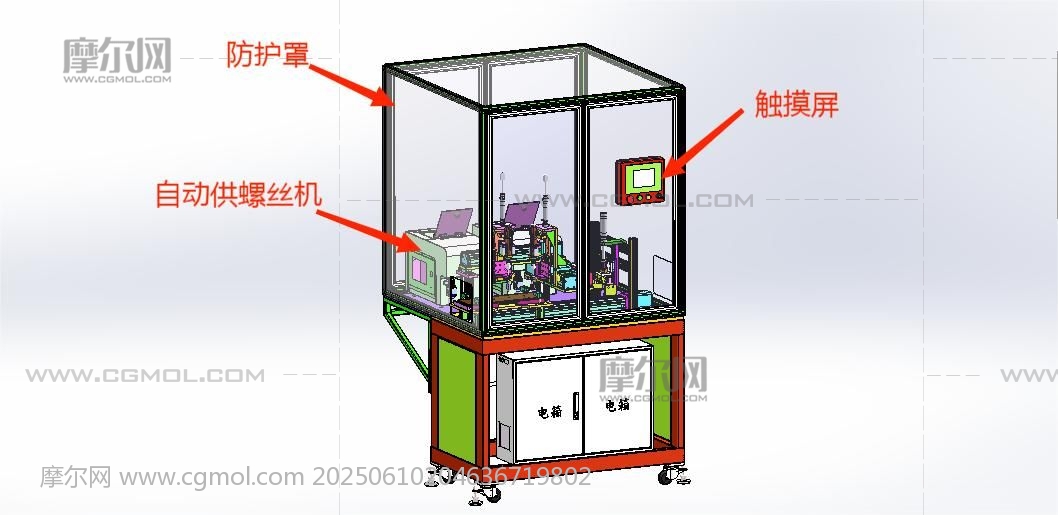

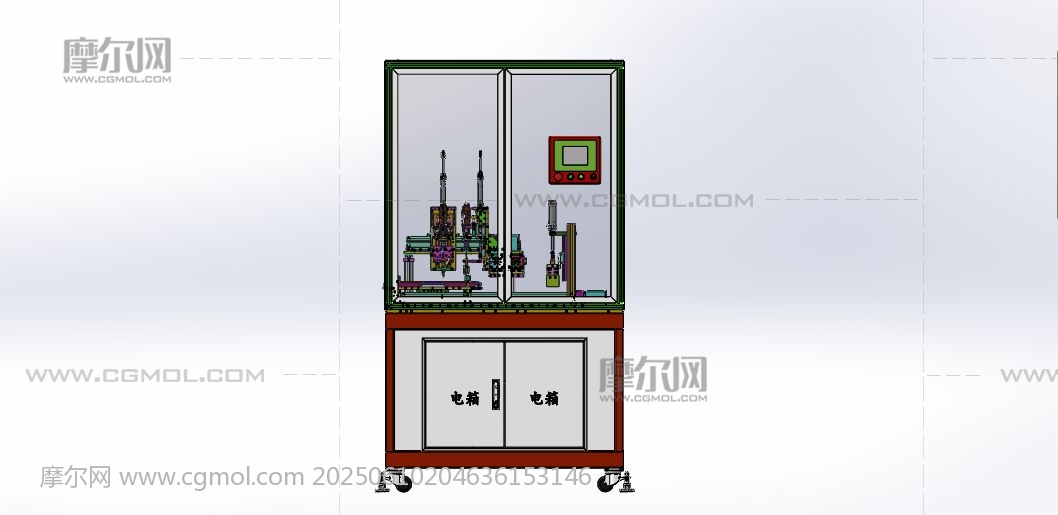

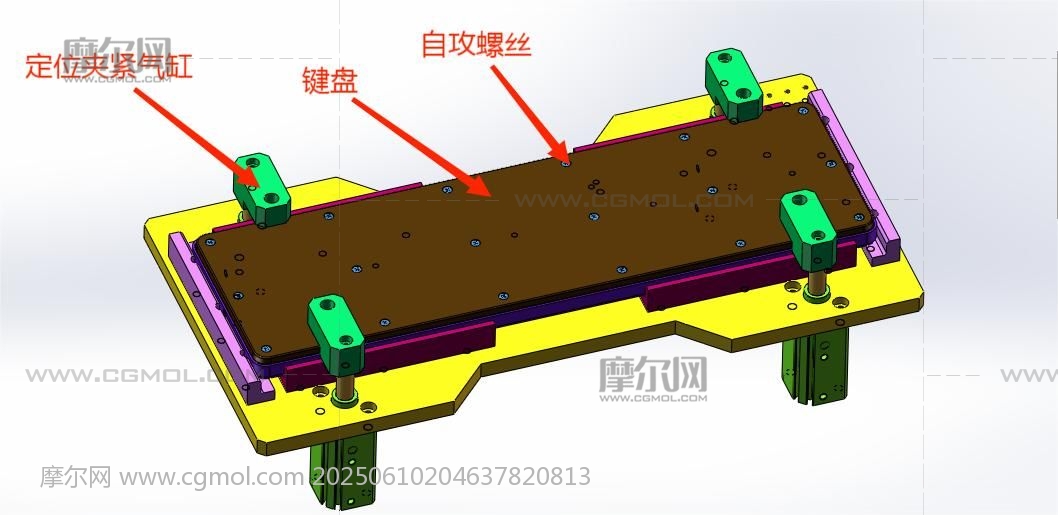

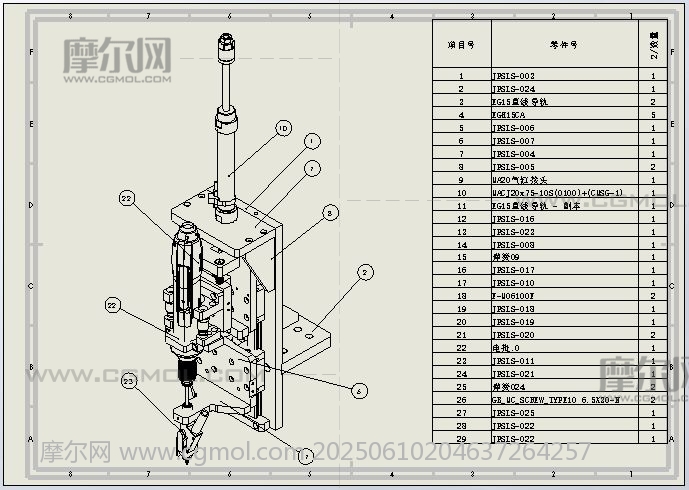

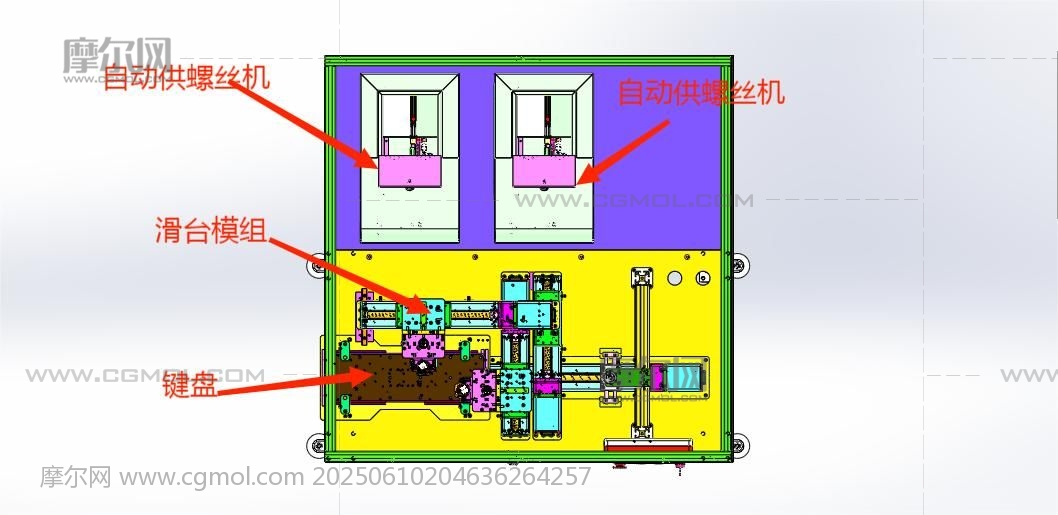

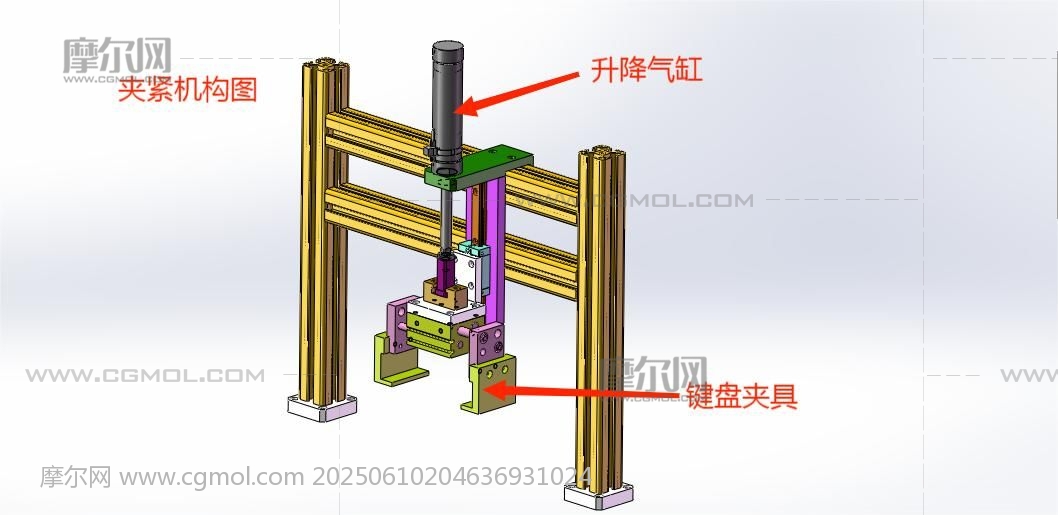

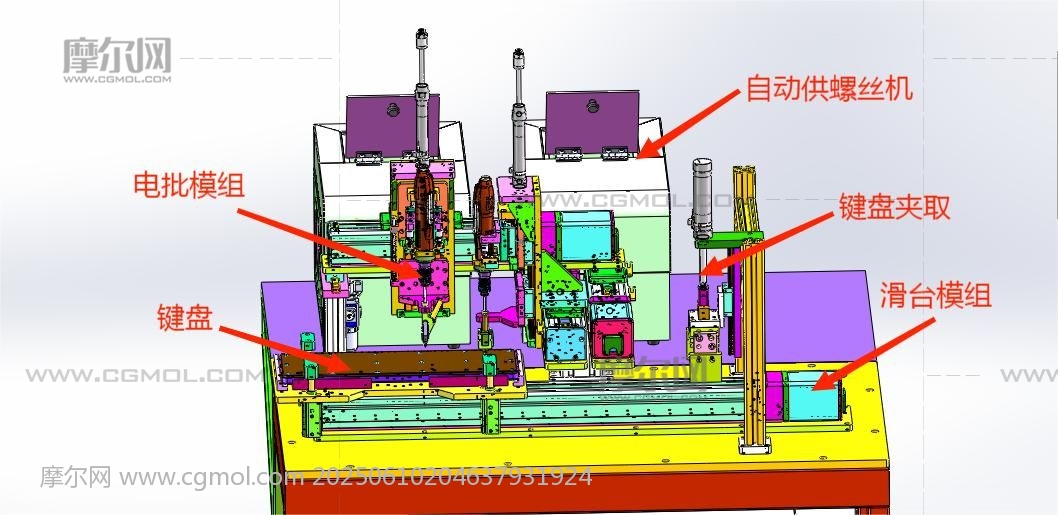

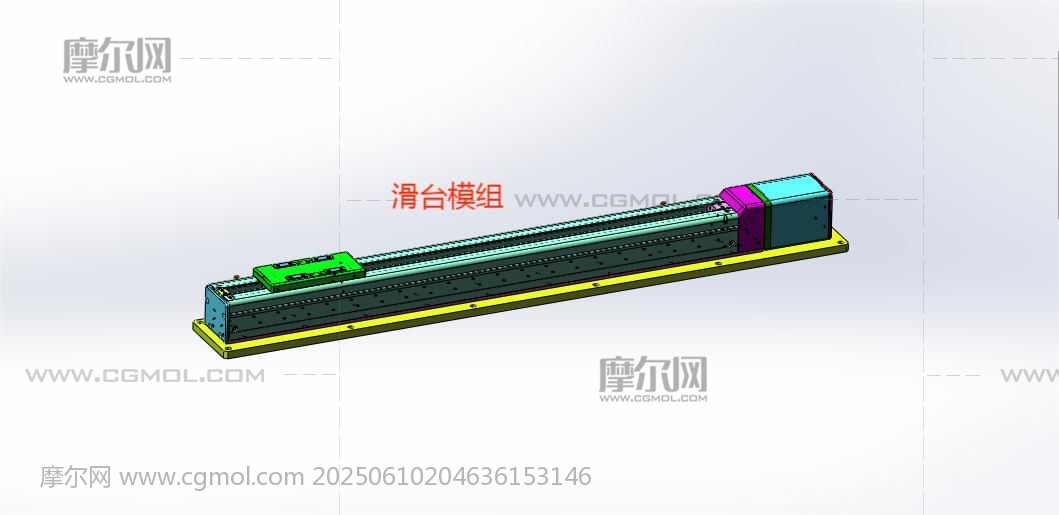

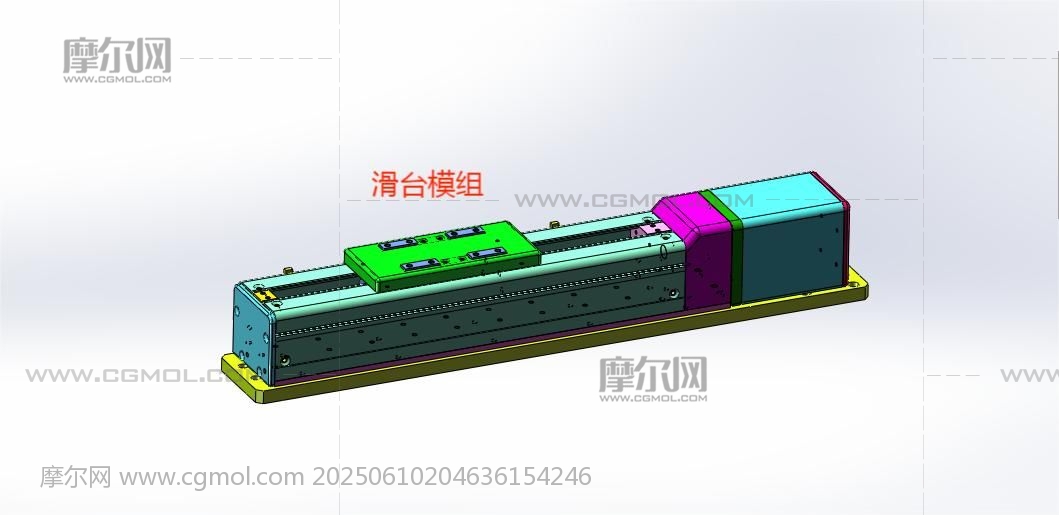

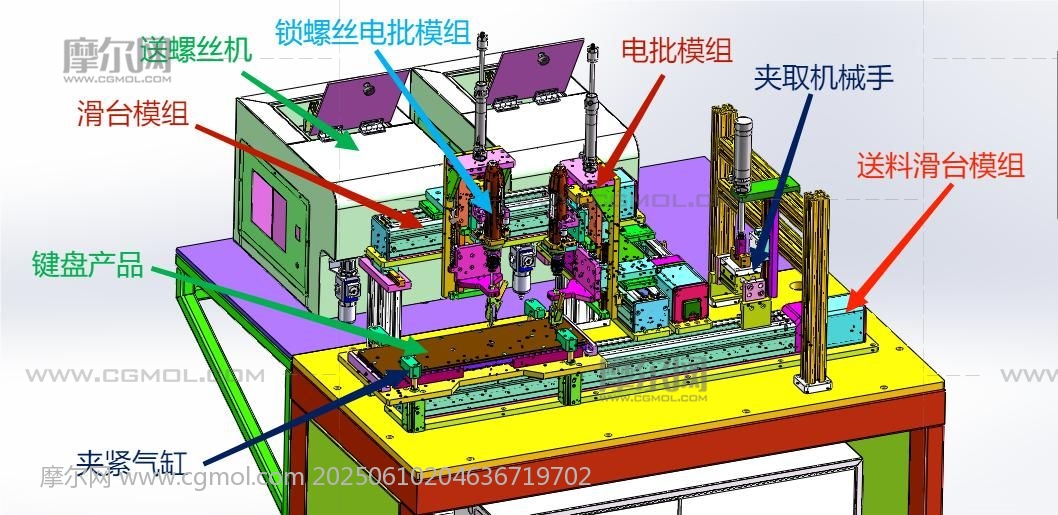

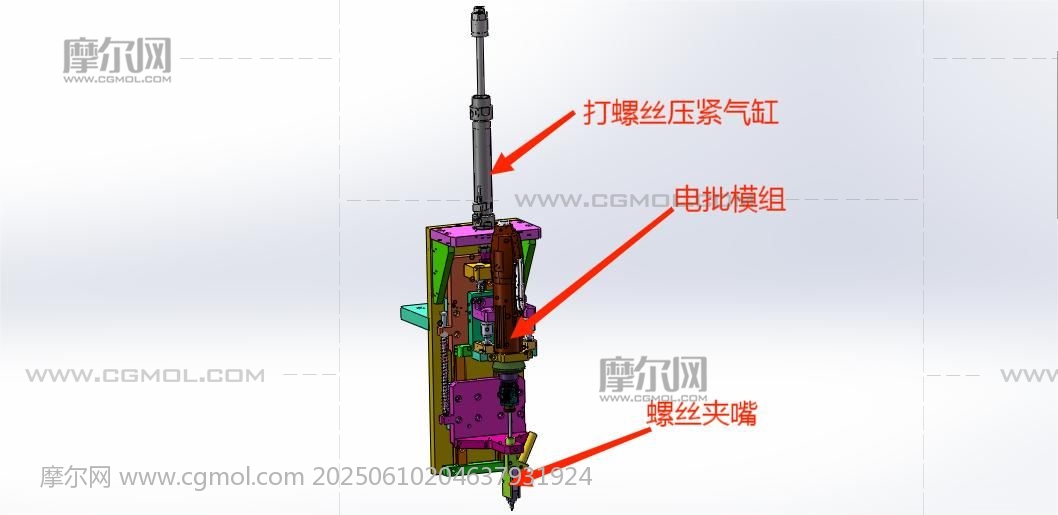

- 模型说明：设计思路：电脑键盘自动锁紧螺丝，键盘一共需要锁紧18个自攻螺丝，为了提高组装效率，安装两个自动锁螺丝电批，两个自动供螺丝机，键盘需要放置在定位治具上，自动锁紧螺丝的过程中需要把键盘压紧，定位治具上安装四个夹紧气缸，把键盘夹紧，定位治具固定在滑台模组上，完成螺丝的锁紧后切换到收料工位，收料工位是由夹紧气缸和升降机构组成。自动锁螺丝电批模组安装在滑台模组上，可以在X Y轴方向移动电批，两个电批模组可以同时工作不干涉。 电脑键盘自动锁螺丝设备结构介绍：设备防护罩、自动锁螺丝电批模组、电批运动滑台模组、自动供螺丝机、键盘定位工装及其夹紧机构、自动收料夹取机械手和电气配件构成。 工作原理：利用自动锁螺丝电批结合自动供螺丝机，以及电批运动模组，实现自动锁紧螺丝。人工把键盘固定在定位治具上，按下启动开关，键盘夹紧气缸动作，把键盘压紧，两组电批模组开始对位工作，锁紧螺丝，当锁紧完所有螺丝后，键盘输送滑台模组切换到收料工位，夹紧机械手把键盘提起，完成收料动作。 图纸为solidworks 2018版本设计，装配图零件齐全。一款电脑键盘自动锁螺丝设备
