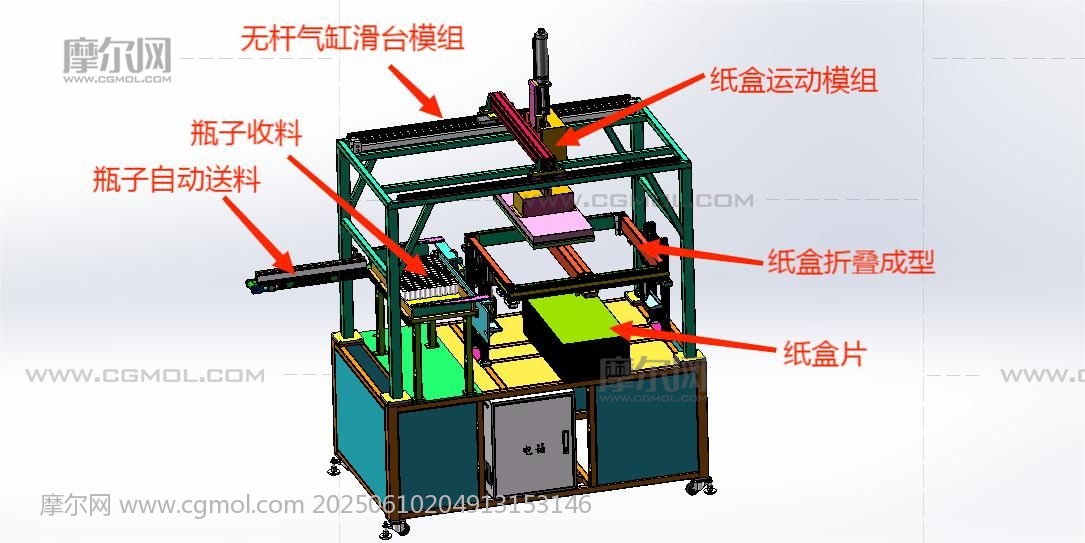

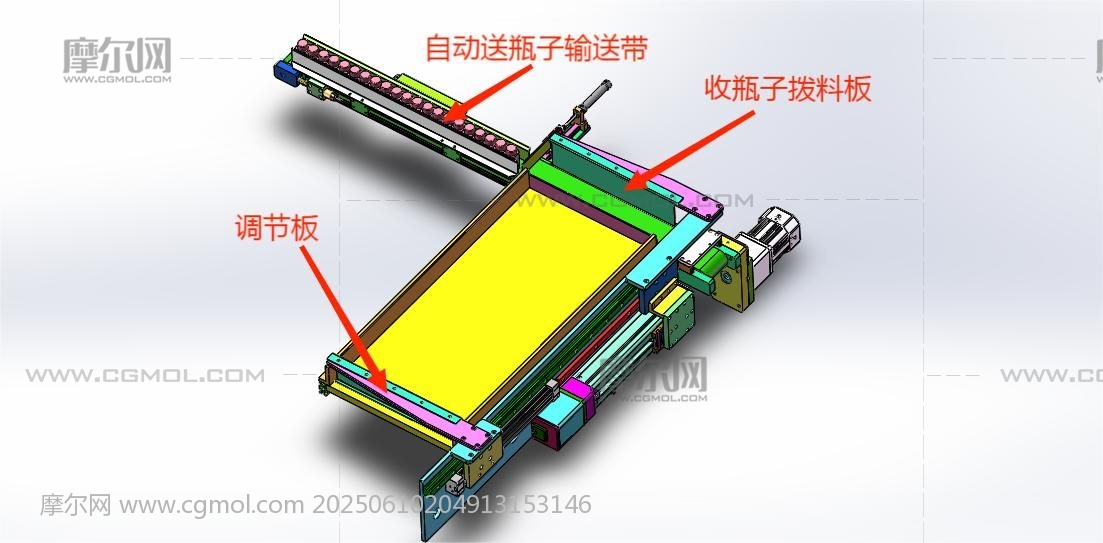

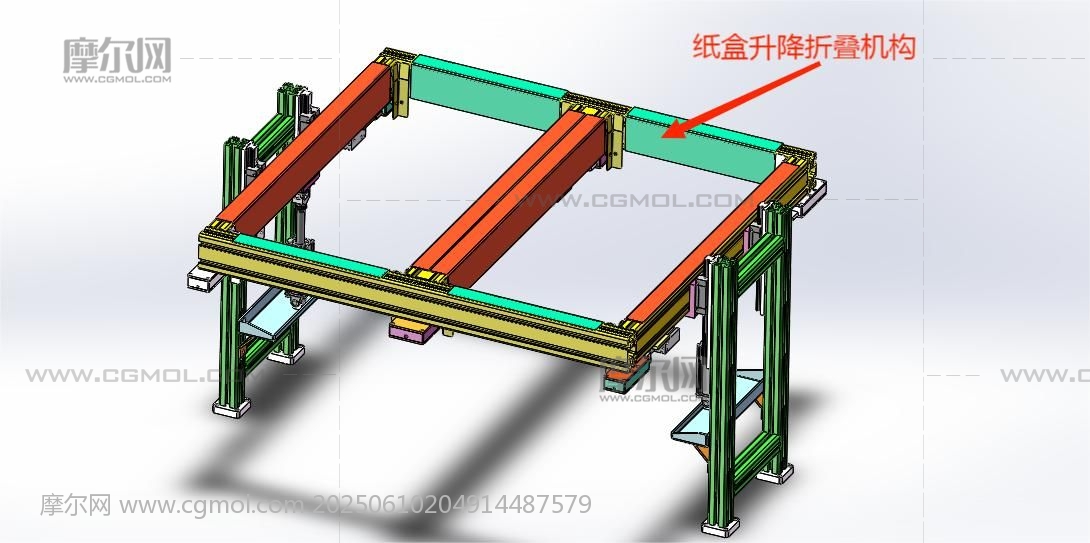

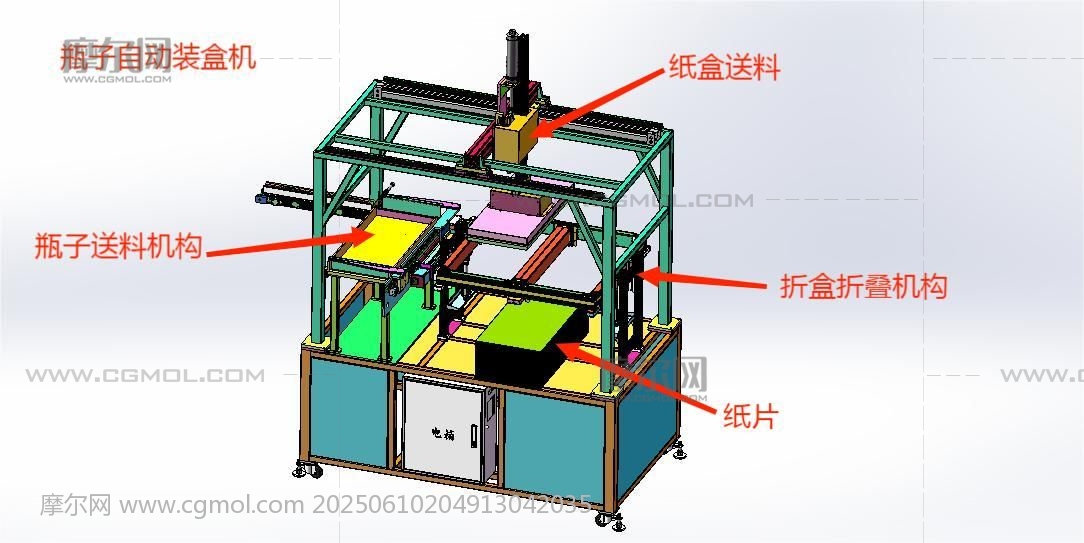

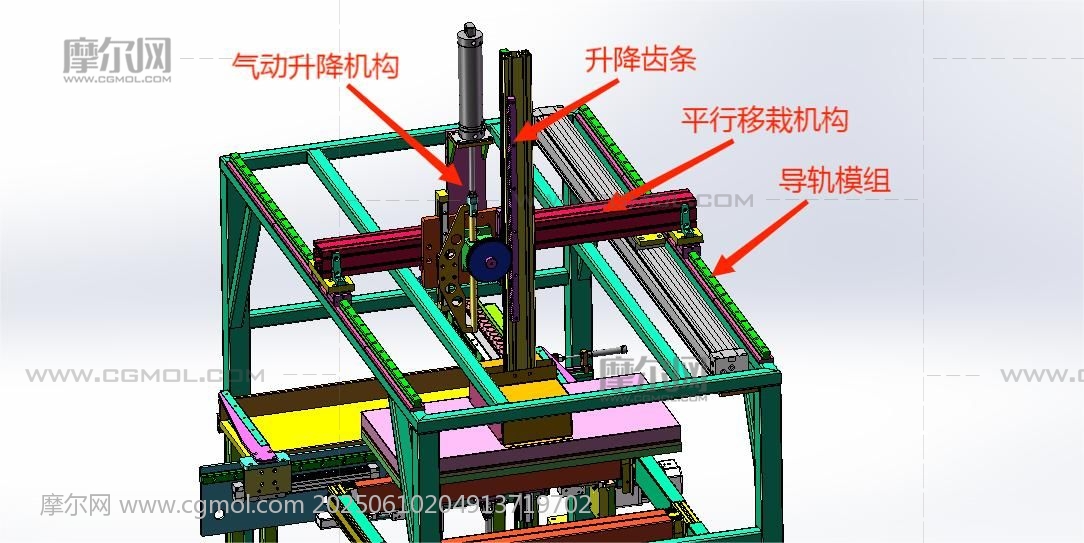

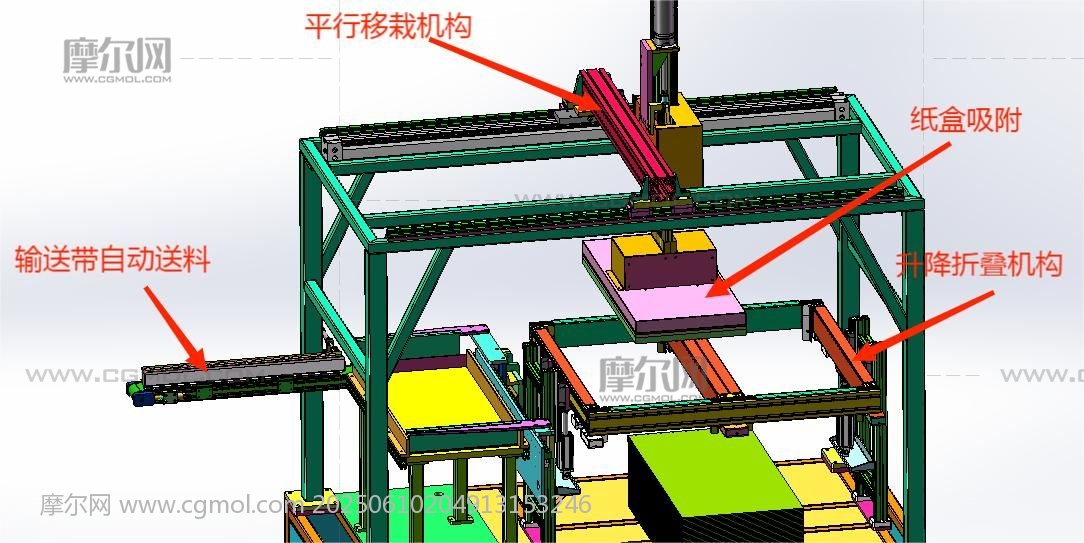

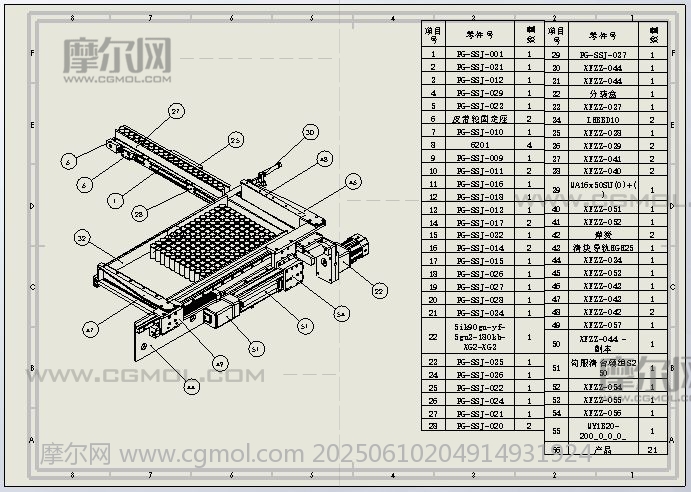

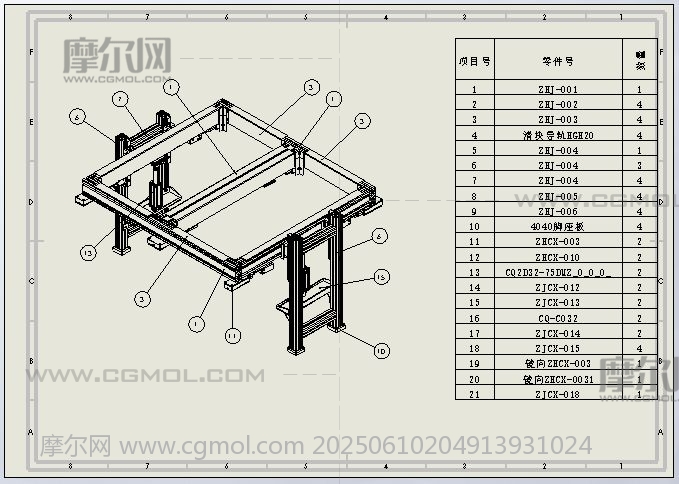

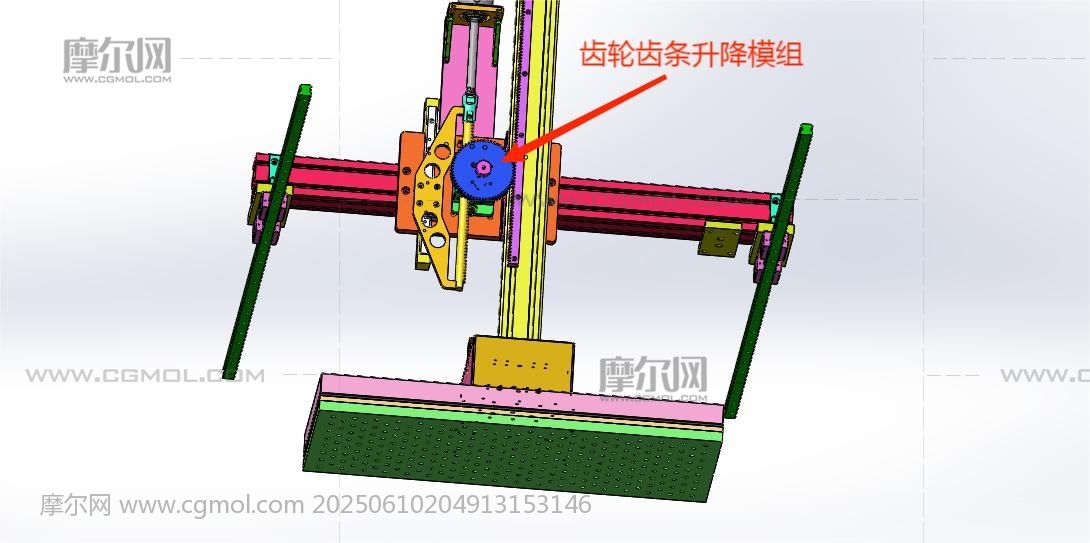

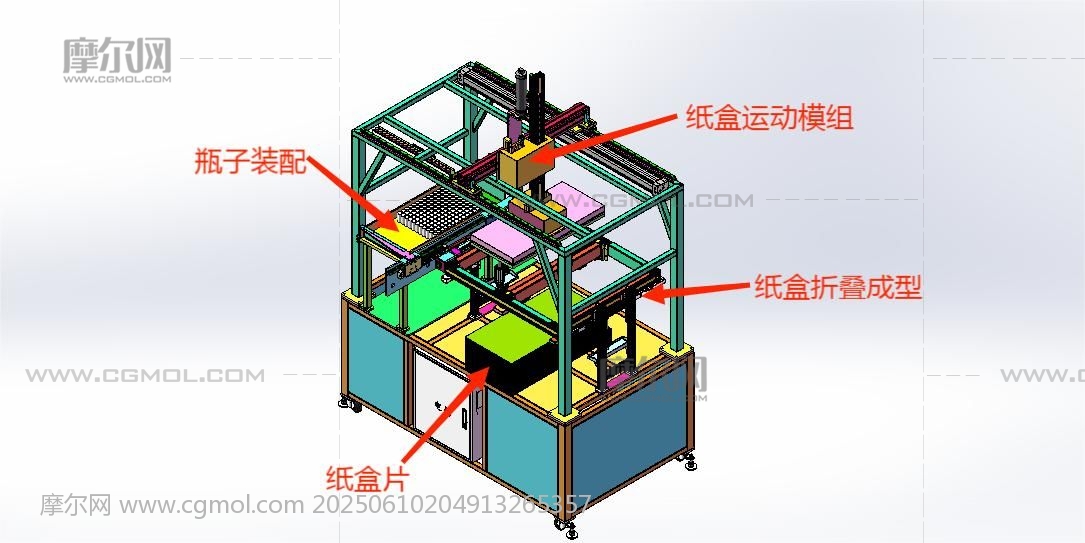

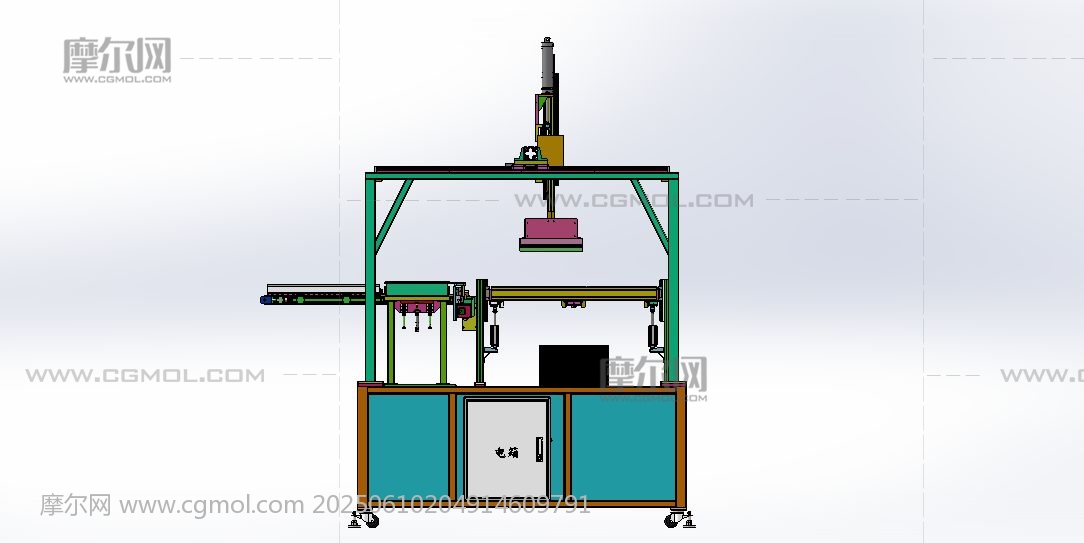

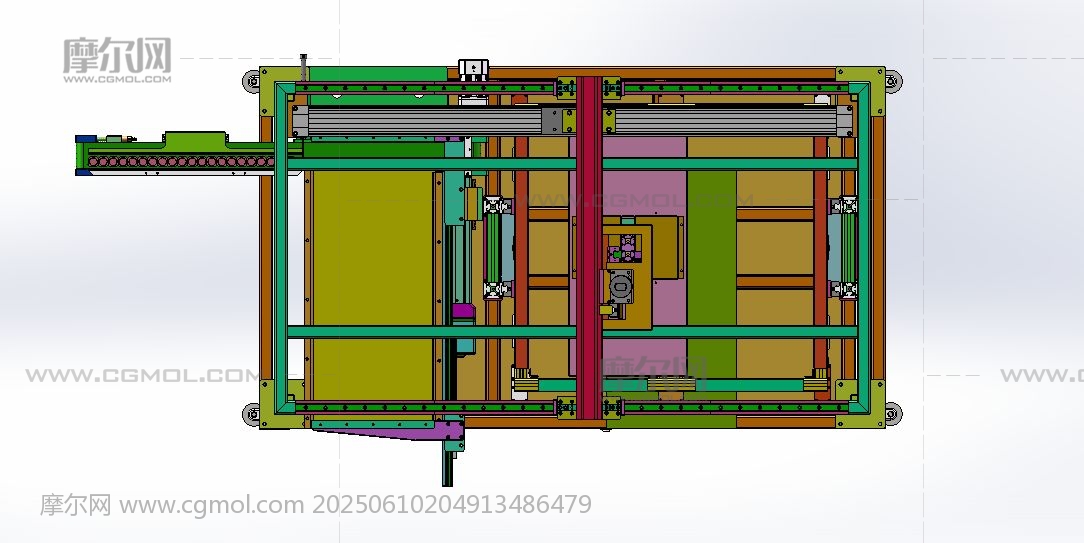

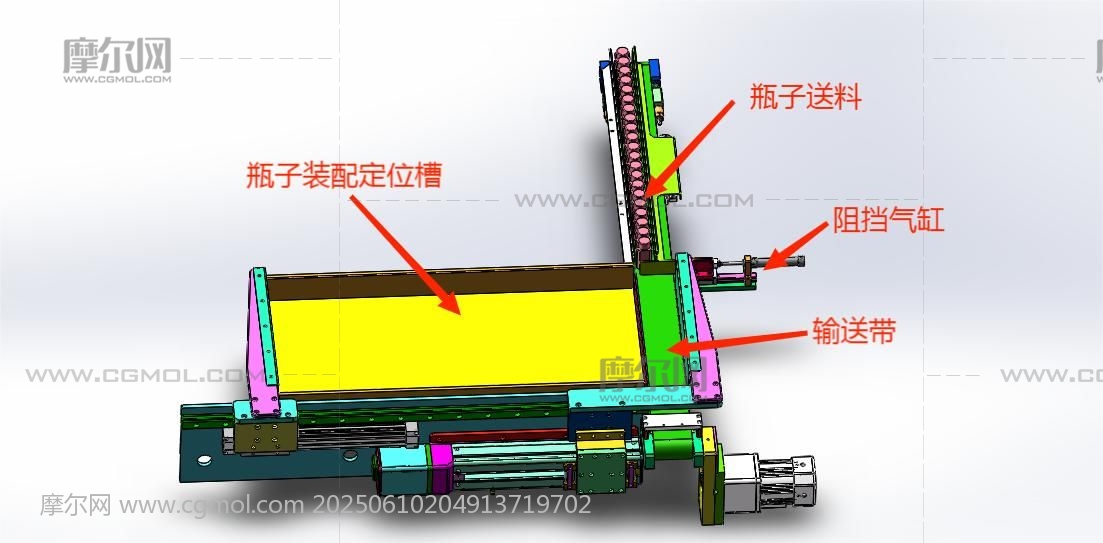

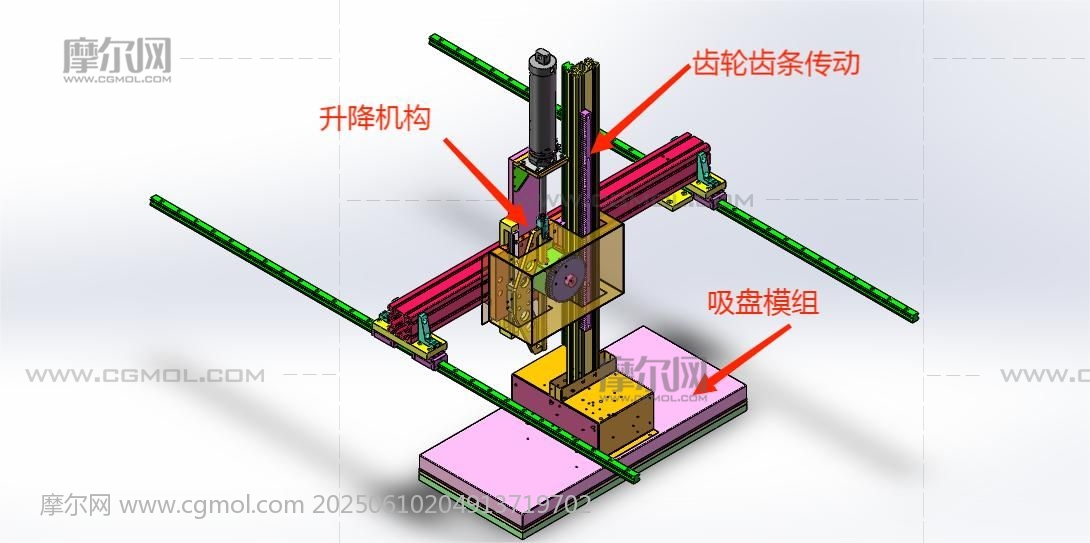

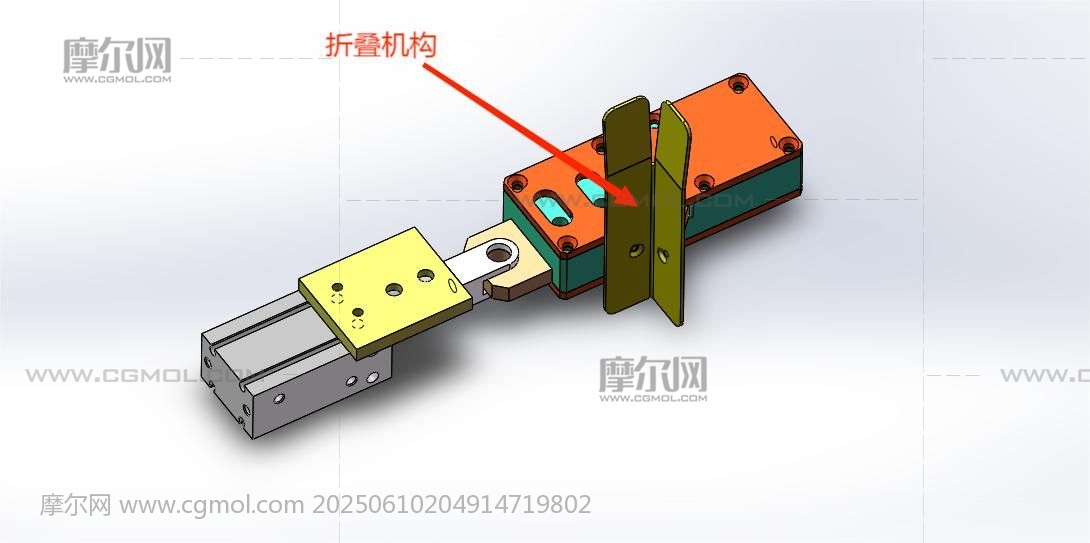

瓶子自动装盒设备 设计思路：瓶子通过输送带送料到位，纸盒人工叠好放置在自动上料区域，设备由三部分组成：瓶子上料自动装盒、纸盒自动放料和纸盒折叠成型。瓶子来料是由感应器自动检测并且计算装盒的数量，装盒的数量可以根据盒子的大小需求设定，通过拨料机构实现自动装瓶子；包装纸盒原料是平板纸片未折叠成型，设备有自动抓取机构，抓取后放在纸盒成型工位，自动折叠成型。 瓶子自动装盒设备结构介绍：设备防护罩、瓶子自动送料、自动装瓶机构、纸片自动抓取送料、纸片折叠成型、纸盒自动抓取机构和电气配件构成。 1，瓶子自动送料：由可调宽窄的输送线和阻挡机构组成； 2，自动装瓶机构：由感应计数器、自动拨料机构组成； 3，纸片抓取机构：X Y轴运动滑台模组和真空吸附装置组成。 工作原理：先设定好装瓶子的规格数量参数；每一排装11个瓶子，一共可以装20排，可以根据盒子的大小设定；瓶子装好物料封好盖子后，人工把瓶子放在设备输送线左端，自动送料到位后，等待自动折盒机构完成纸盒折叠后，包装纸盒送到瓶子装盒区域后，设备开始分装到盒子中，当数量达到设定值后，完成瓶子封装工序。 图纸为solidworks 2018版本设计，一款瓶子自动装盒设备
