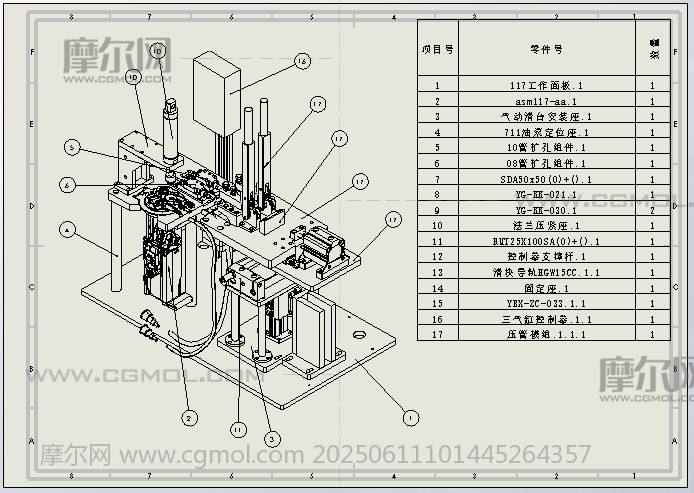

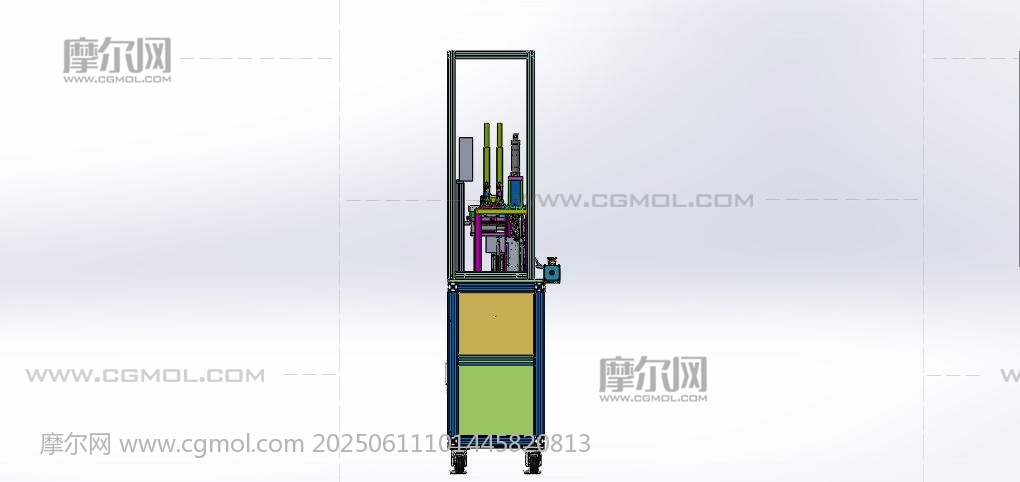

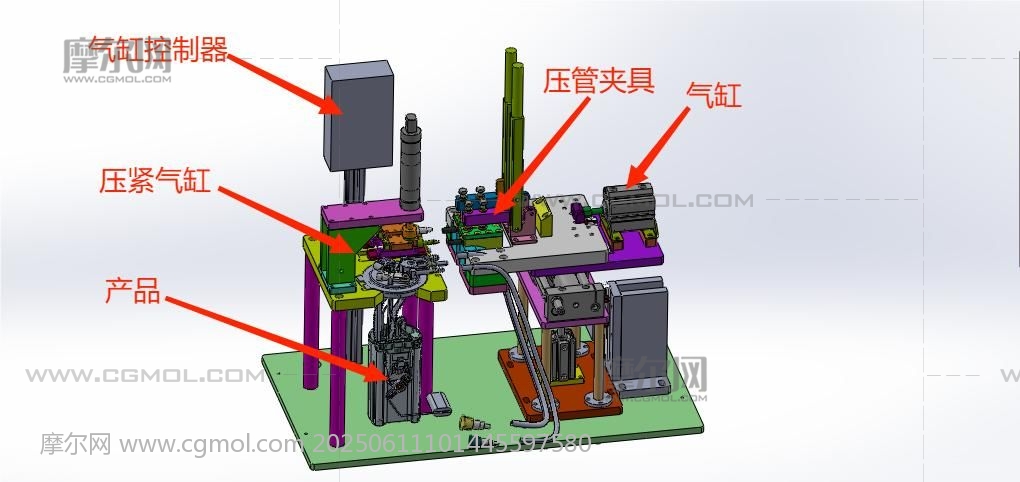

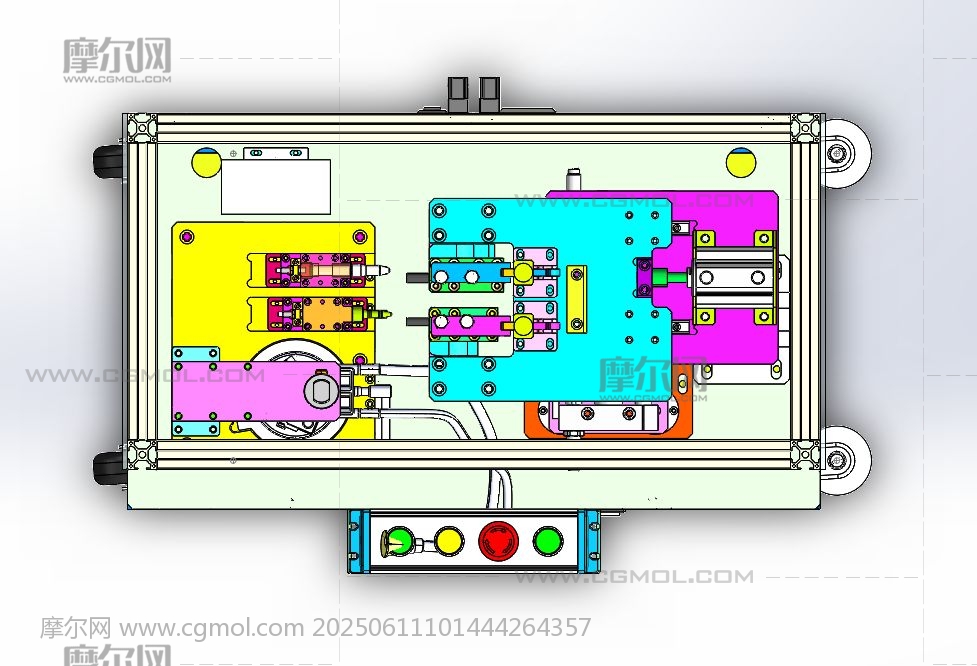

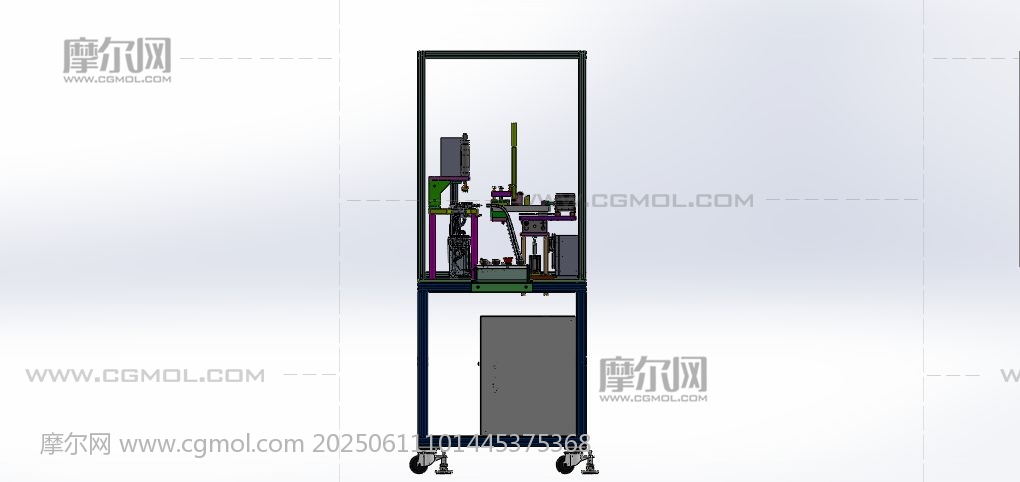

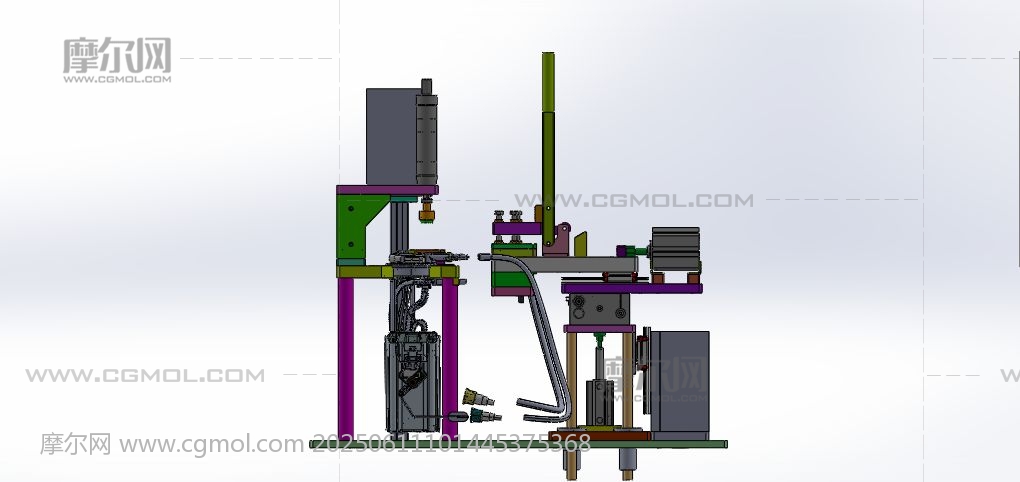

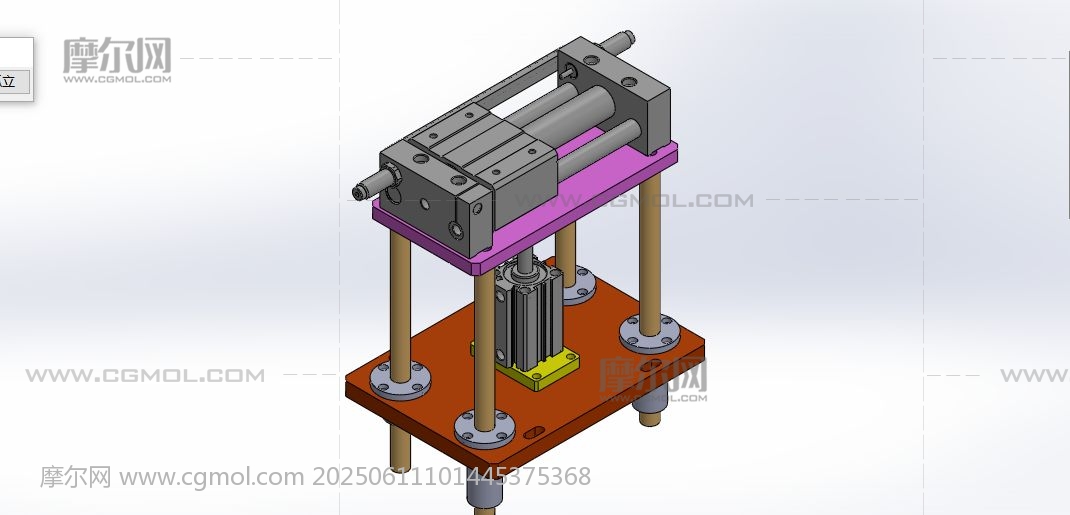

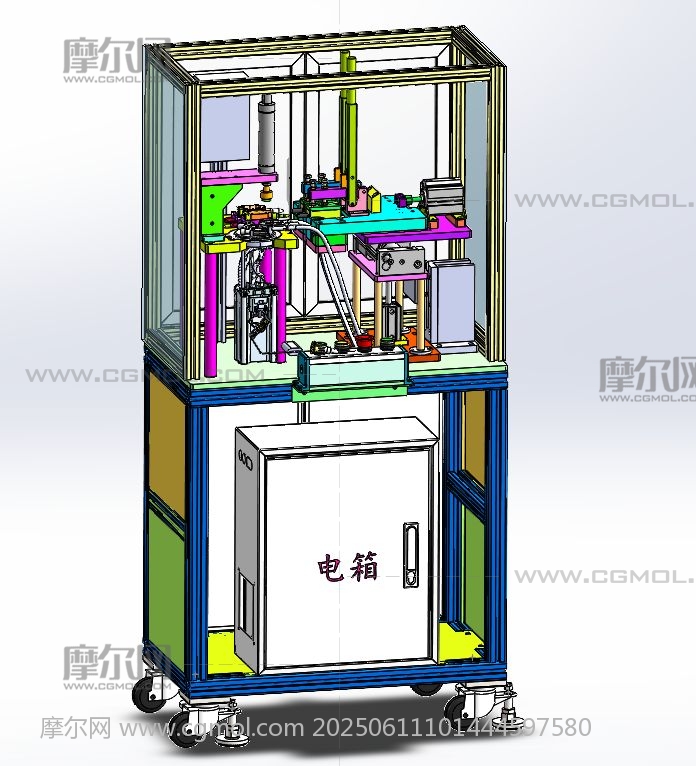

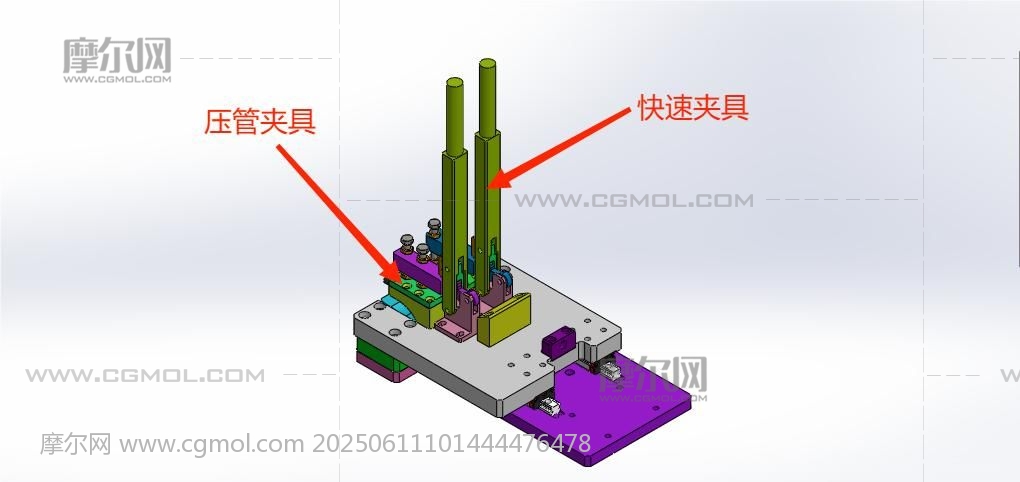

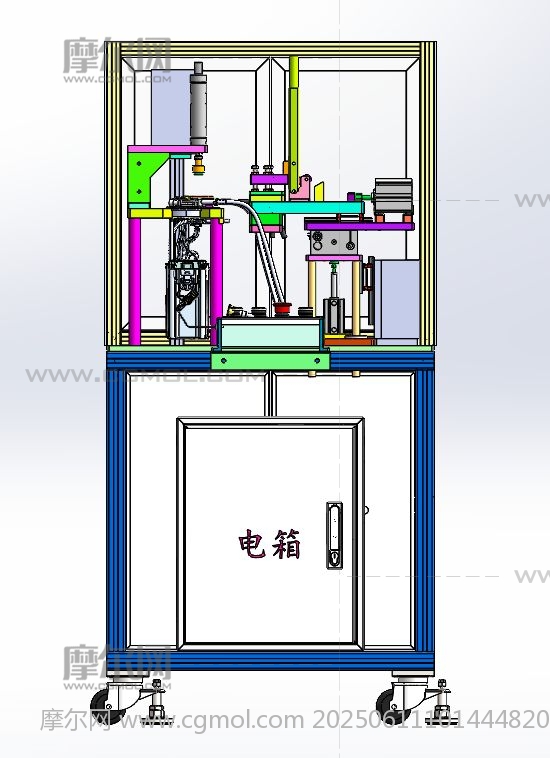

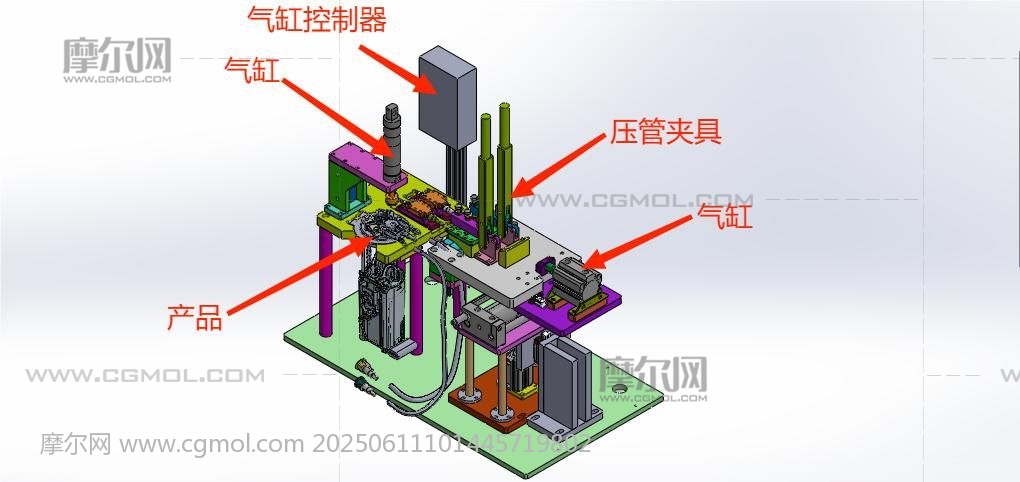

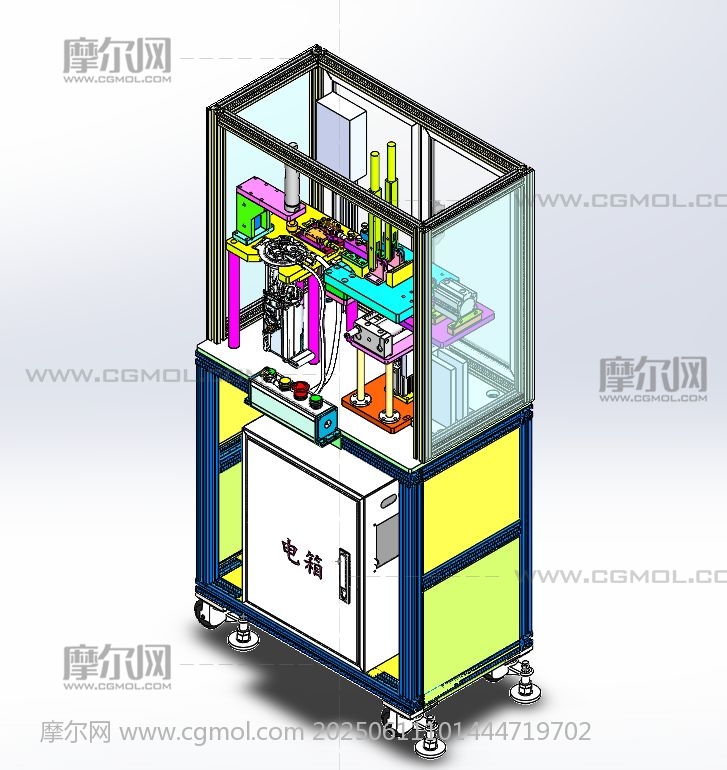

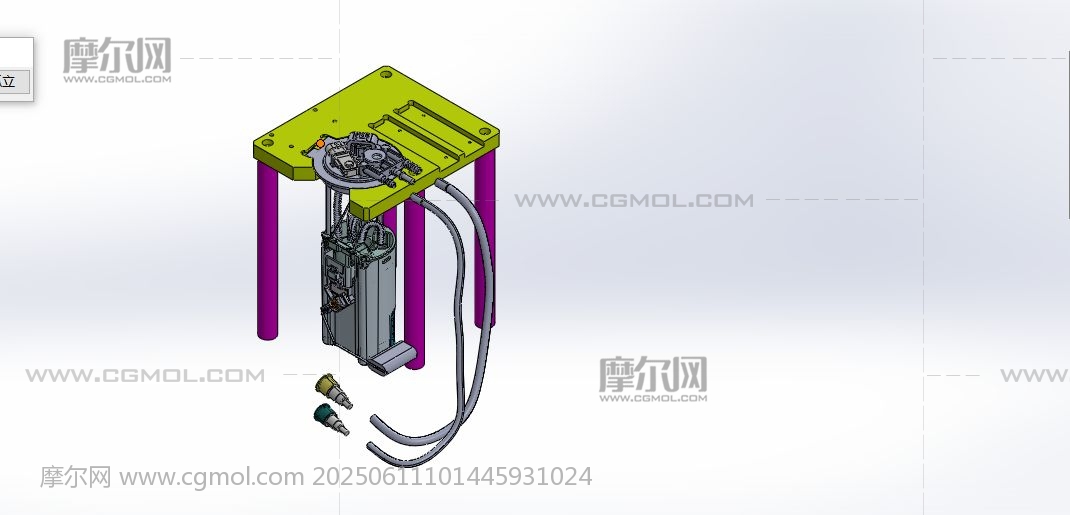

PA尼龙管扩孔接头压装一体机 设计思路：把两条尼龙管压入到油泵法兰接口处，保证正常工作不漏油，先预扩管孔，然后快速的压装到法兰接头处，要求压装到位，两根油管同时扩口，同时压装，油管由人工夹紧定位，油泵产品同样由人工放好定位，压装工位和预扩孔工位是由滑台气缸切换，人工夹紧两根油管后，启动设备，自动切换到扩口工位，气缸推动油管前进到扩口轴，扩口后自动复位，切换到压装工位，气缸再次推动油管前进到油管连接头，压装到位后，人工打开油管夹具工装。 PA尼龙管扩孔接头压装一体机结构介绍：设备防护罩、产品定位压紧工装、油管夹紧机构、工位切换运动模组、预扩孔工装和电气配件构成，各组件结构具体构造如下： 1，产品定位压紧工装：由产品法兰定位模和压装气缸组成； 2，油管夹紧机构：由尼龙管仿形夹具和快速夹具组成； 3，工位切换运动模组：滑台气缸； 4，扩口工装：两根扩口轴。 程序控制系统：设备有4个气缸动作，使用气缸智能控制器可以实现设备的正常运作。 工作原理：根据尼龙管的大小，先预扩孔，然后把尼龙管压入到油管连接头处，保证工作不漏油。人工把油泵产品放入到产品定位模上，装好两条油管，夹紧，双手按下启动开关，油管自动切换到扩孔工位，自动扩口，等待扩孔时间结束后，自动复位到压装工位，等待油管压装完成。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款PA尼龙管扩孔接头压装一体机。
