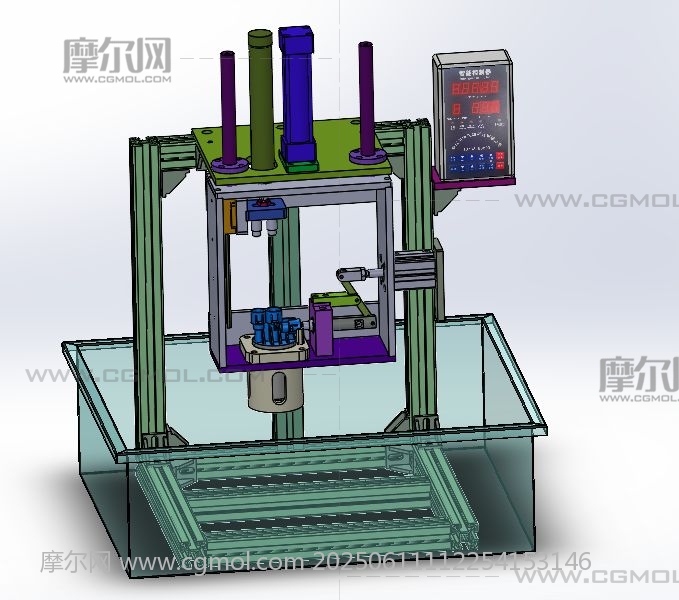

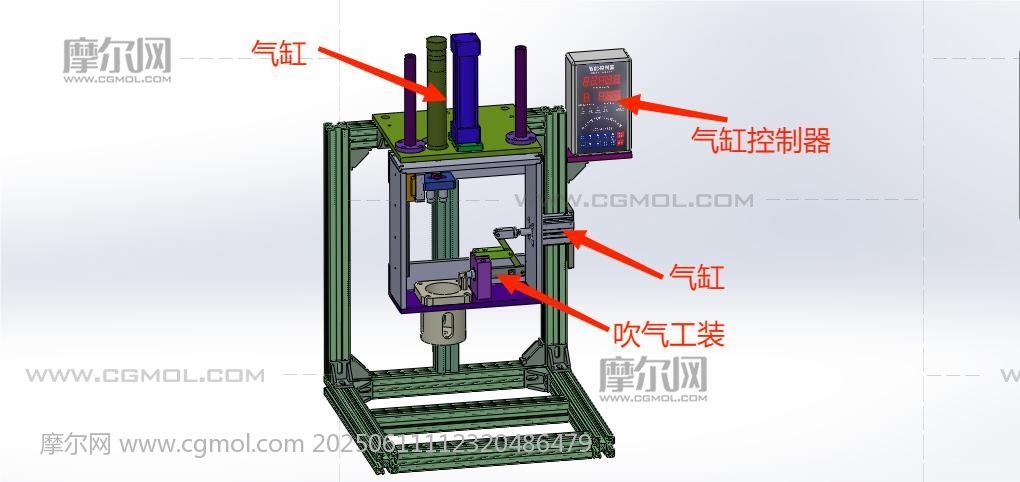

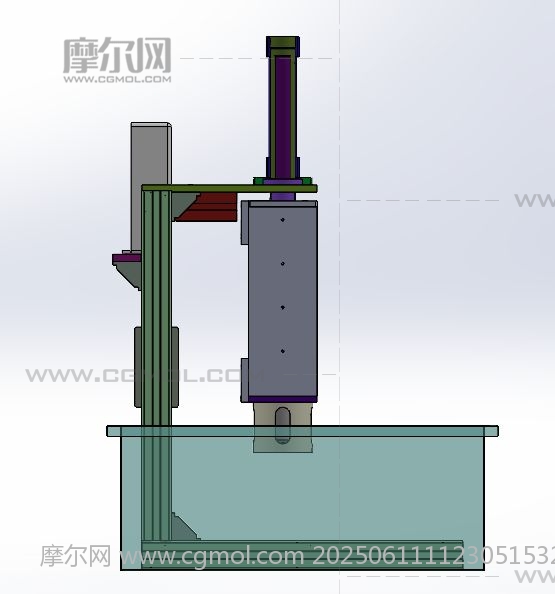

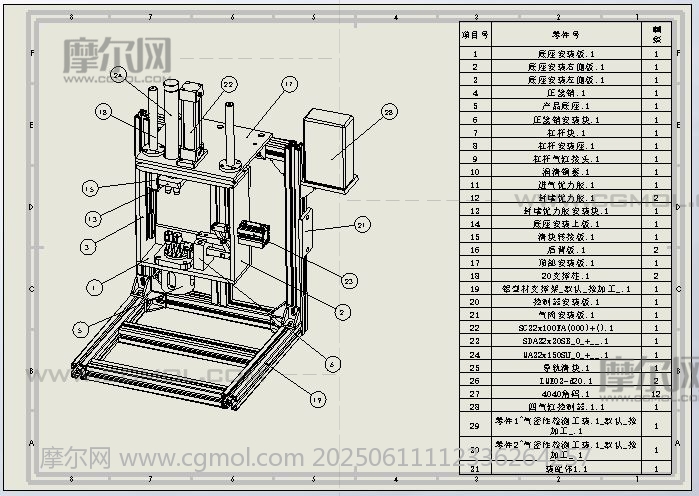

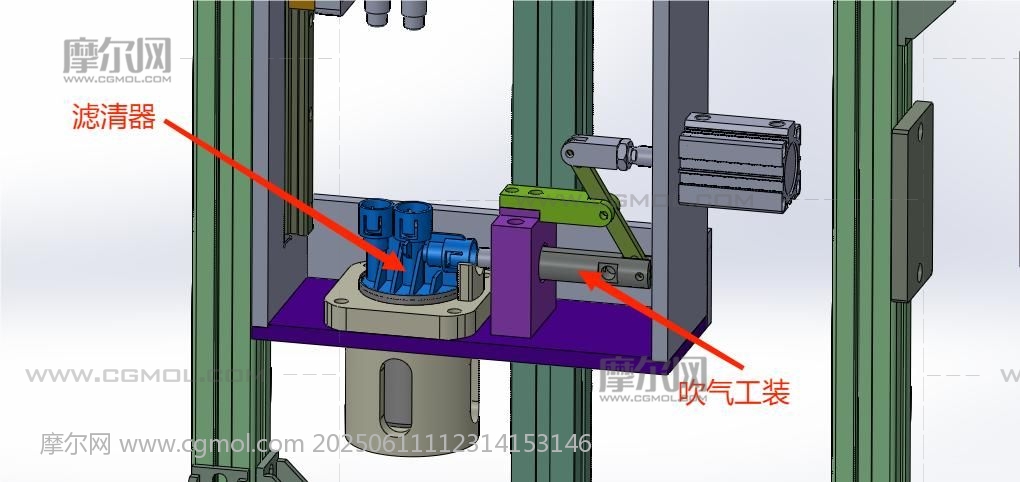

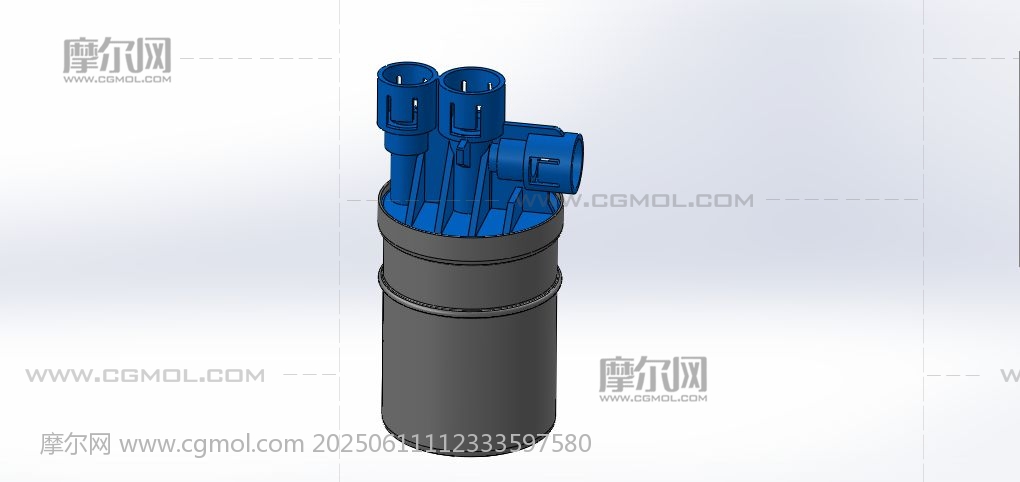

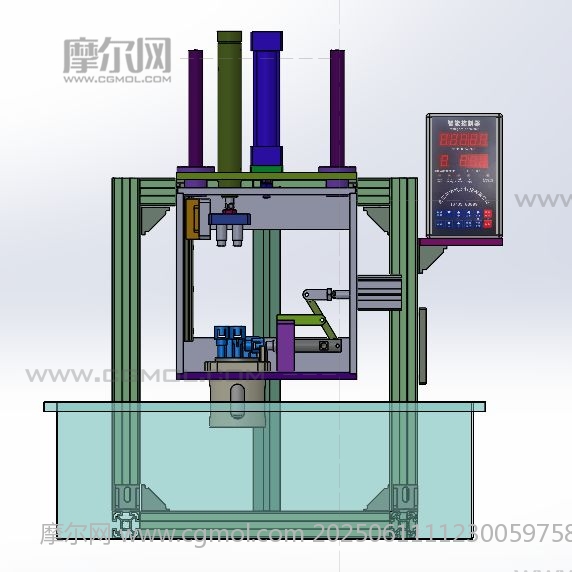

滤清器气密性检测工装 设计思路：检测过滤器的密封性，过滤器封边后，为了检测是否封边合格，需要检测过滤器的密封性。检测的方法：往过滤器的入口通压缩空气，堵住过滤器的出口，把过滤器浸泡入水中，观察是否有气泡来判断是否漏气。 滤清器气密性检测工装结构介绍：设备主体支架、过滤器定位底座、气动密封吹气机构、气动压紧密封机构和气动升降机构组成。 程序控制系统：设备有3个气缸动作，使用气缸智能控制器可以实现设备的正常运作。 工作原理：人工把过滤器放入检测工装里面，脚踩下脚踏开关，设备开始工作，过滤器进气和出气口堵住并且通压缩空气，过滤器自动放入水中，观察是否有气泡产生。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款滤清器气密性检测工装。
