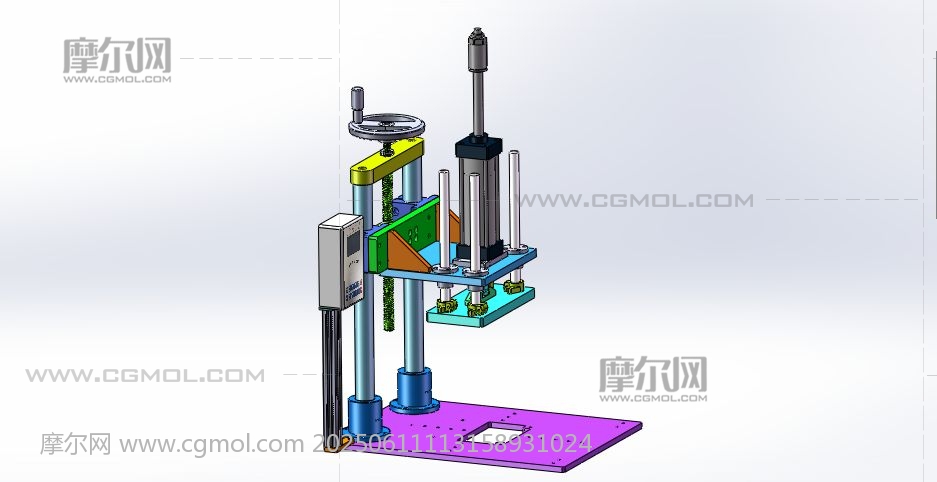

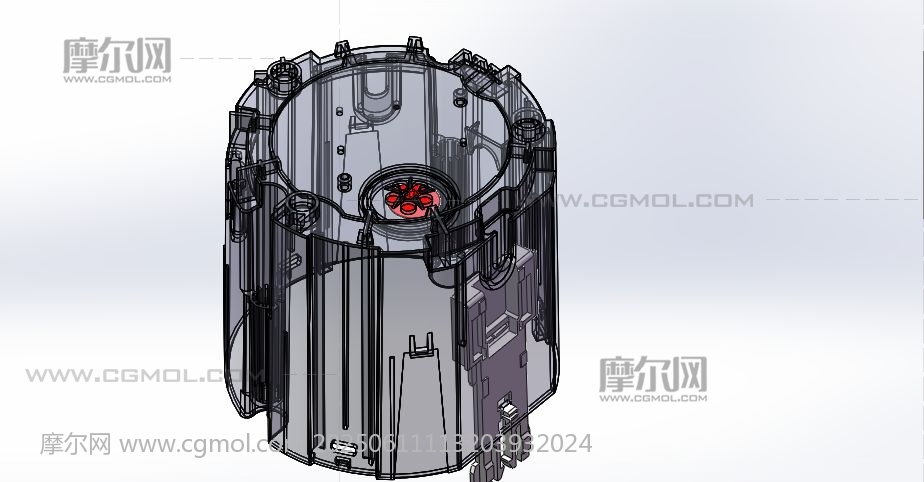

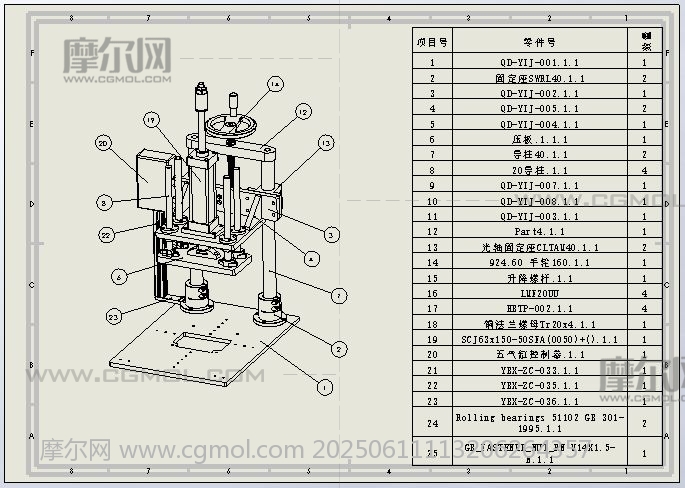

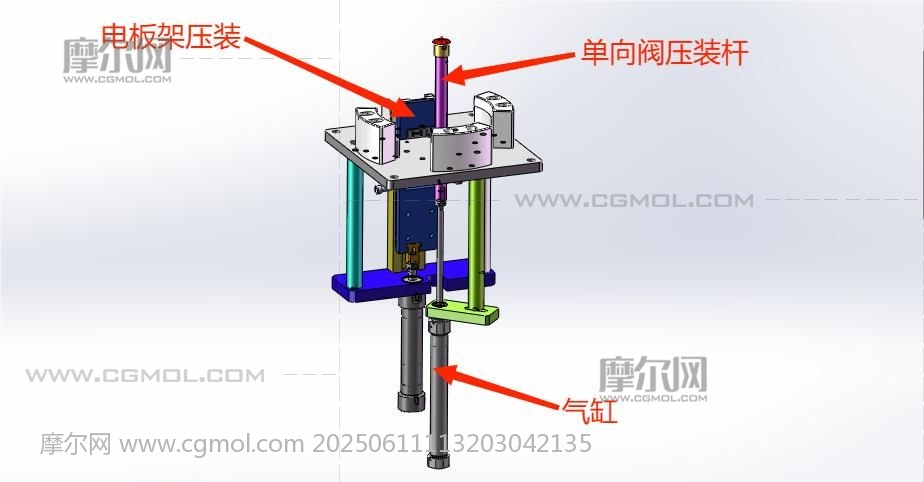

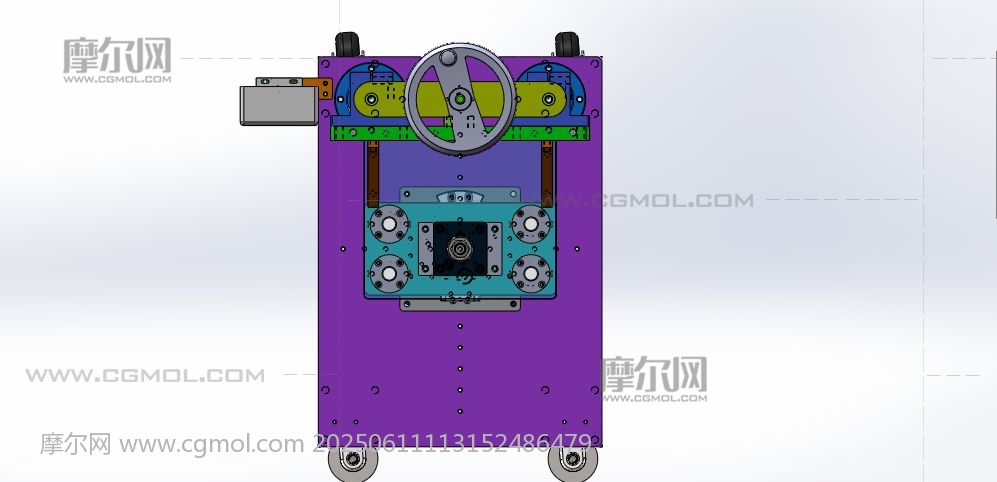

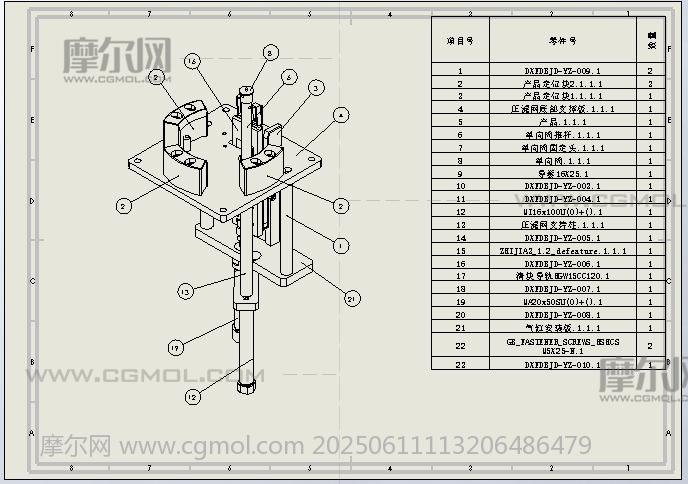

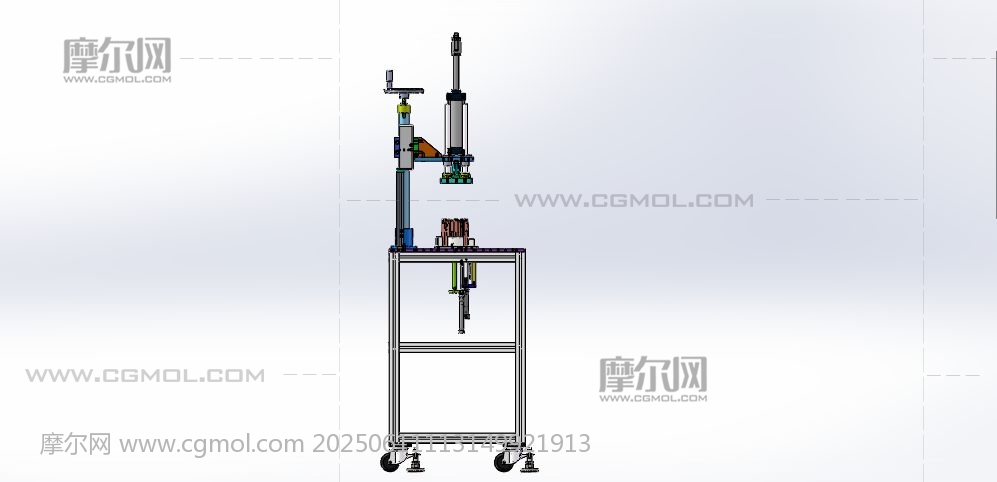

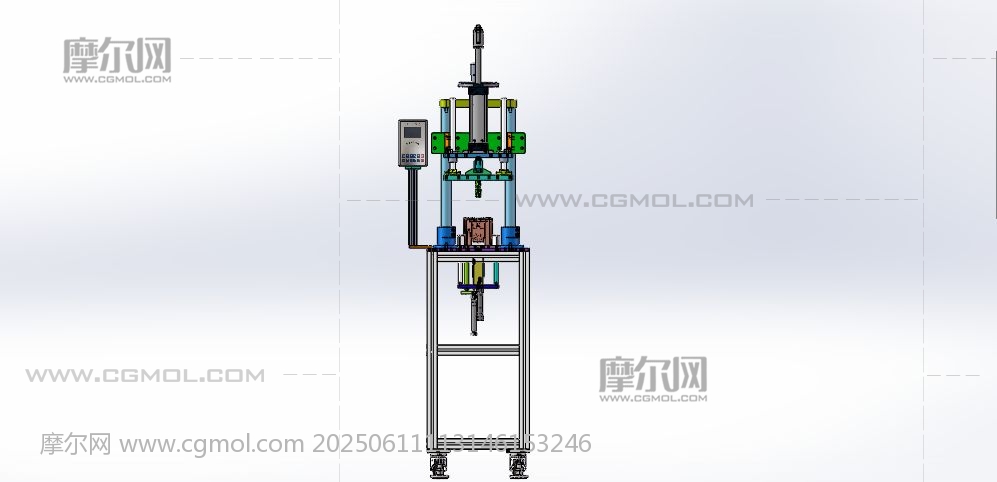

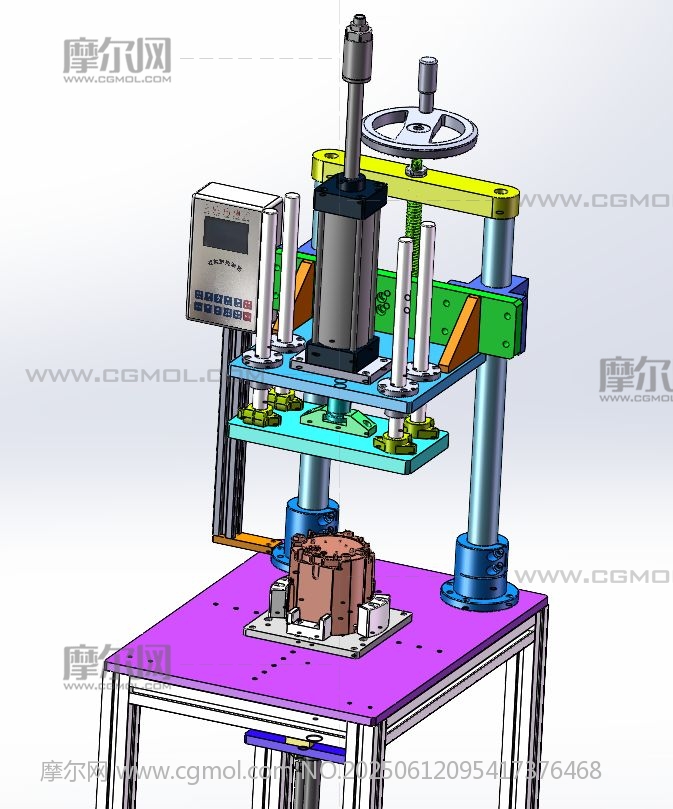

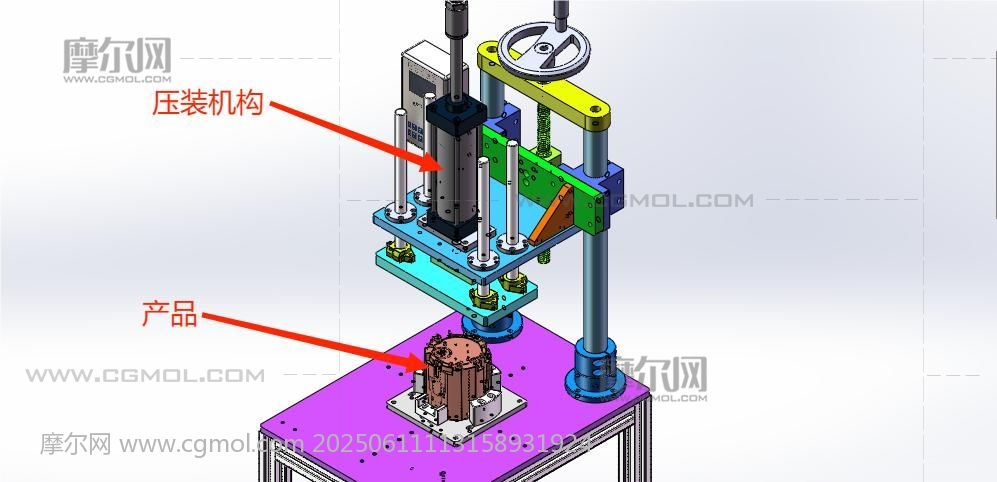

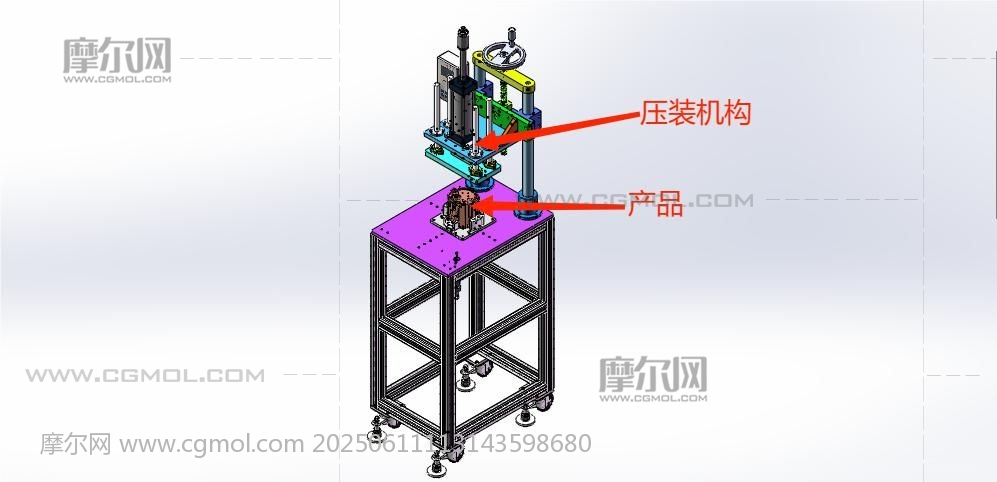

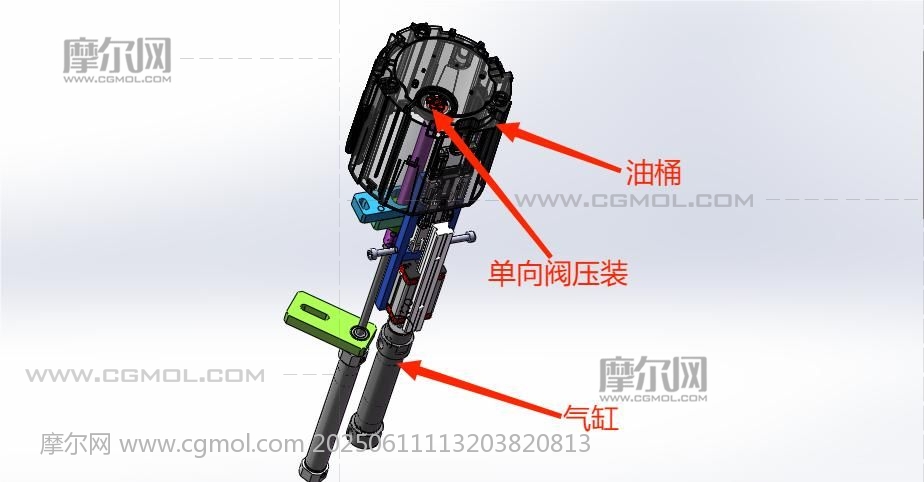

燃油泵单向阀电板架橡胶脚垫压装一体机 设计思路：燃油泵油桶配件组装，设备首先需要把电板架压入到油桶垫板架固定槽里面，然后压装单向阀，最后需要压装三个缓冲橡胶垫。物料是由人工放入：油桶放置到固定工装上、电板架固定在压板槽上、单向阀固定在定位芯轴上、三个缓冲橡胶垫放入到油桶的安装位置处，上面由气缸压住，下面电板架和单向阀分别由两个气缸推进压入。 燃油泵单向阀电板架橡胶脚垫压装一体机结构介绍：设备机架防护罩、升降压力机、气动压紧机构、电板架压装机构、单向阀压装机构和电气配件组成。 程序控制系统：设备有3个气缸动作，使用气缸智能控制器可以实现设备的正常运作。 工作原理：人工把电板架放入到固定架上，再把单向阀放入到固定芯轴上面，再放入油桶，最后在油桶三个安装孔装入三个缓冲橡胶垫，双手按下启动开关，气缸压紧机构往下压，接着垫板架压装到位，最后单向阀压装到位，完成产品的组装。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款燃油泵单向阀电板架橡胶脚垫压装一体机。
