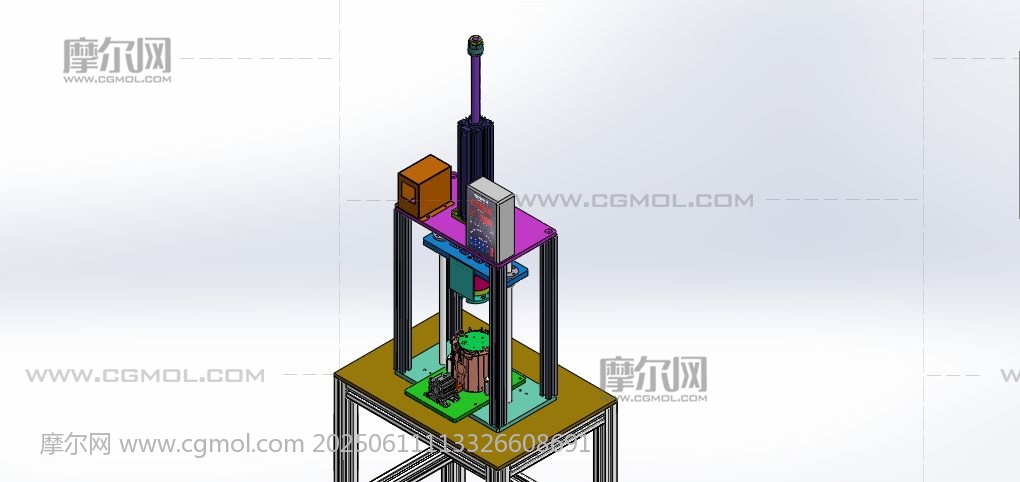

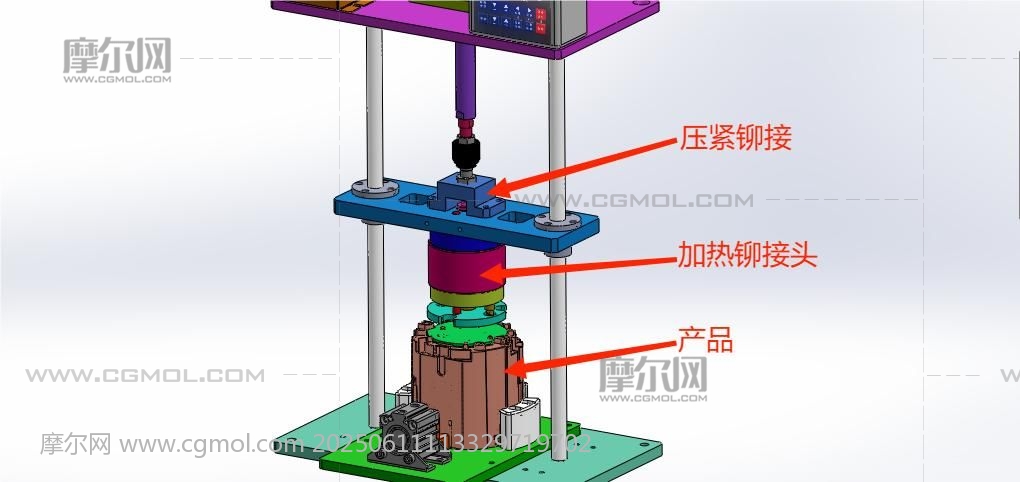

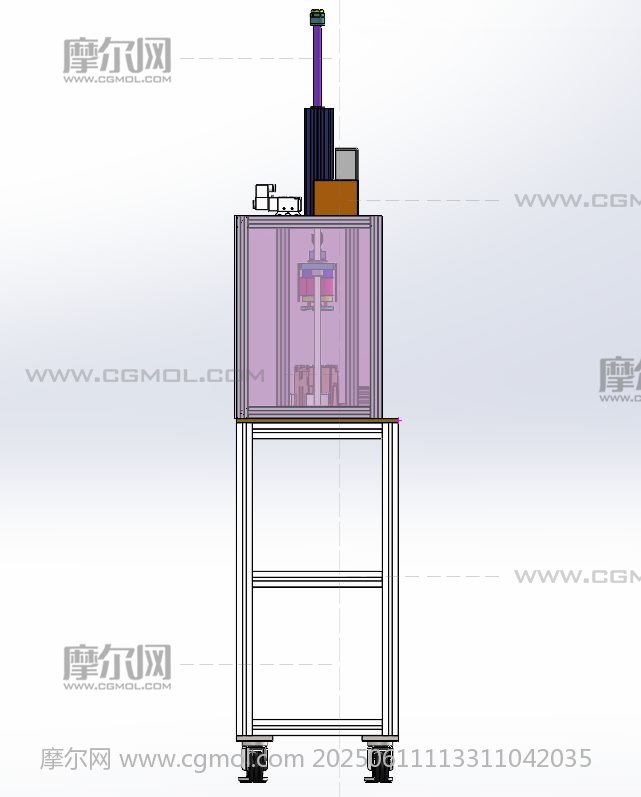

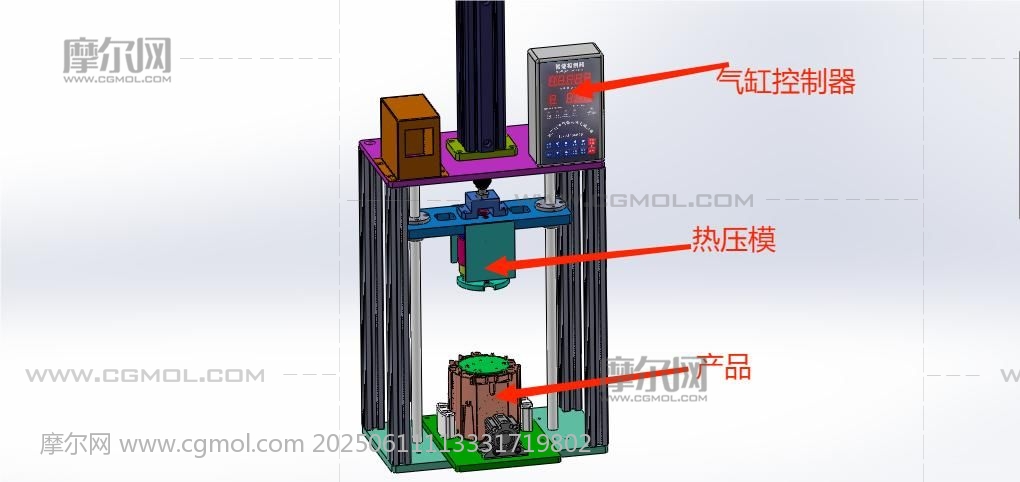

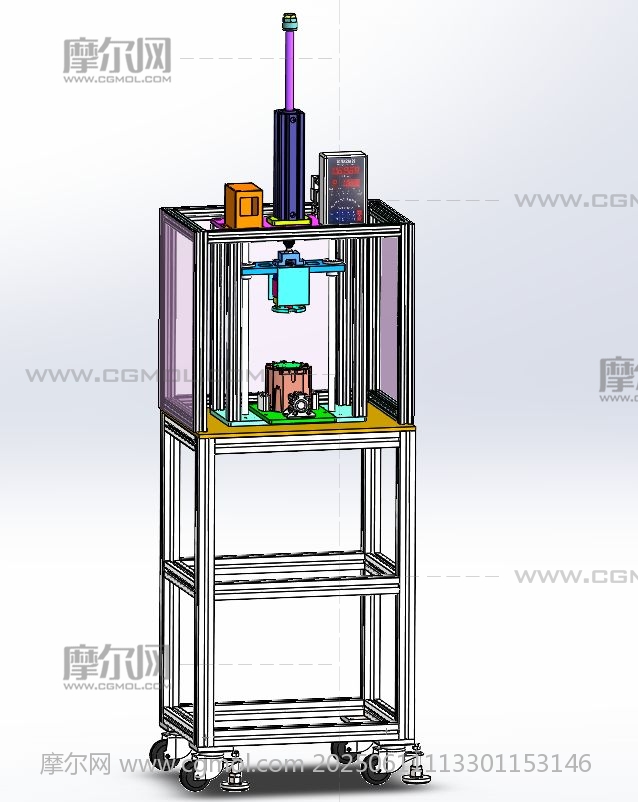

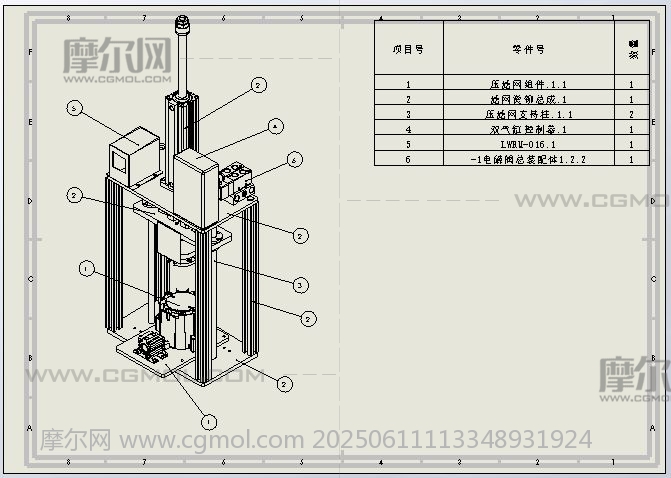

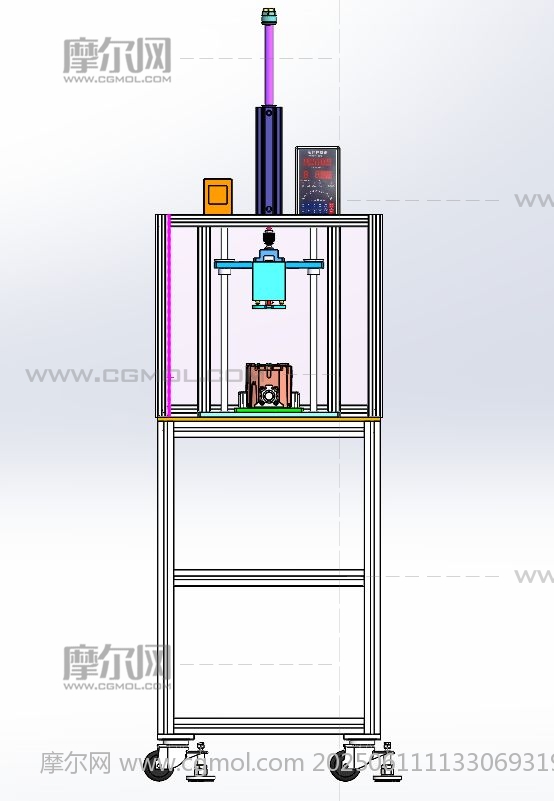

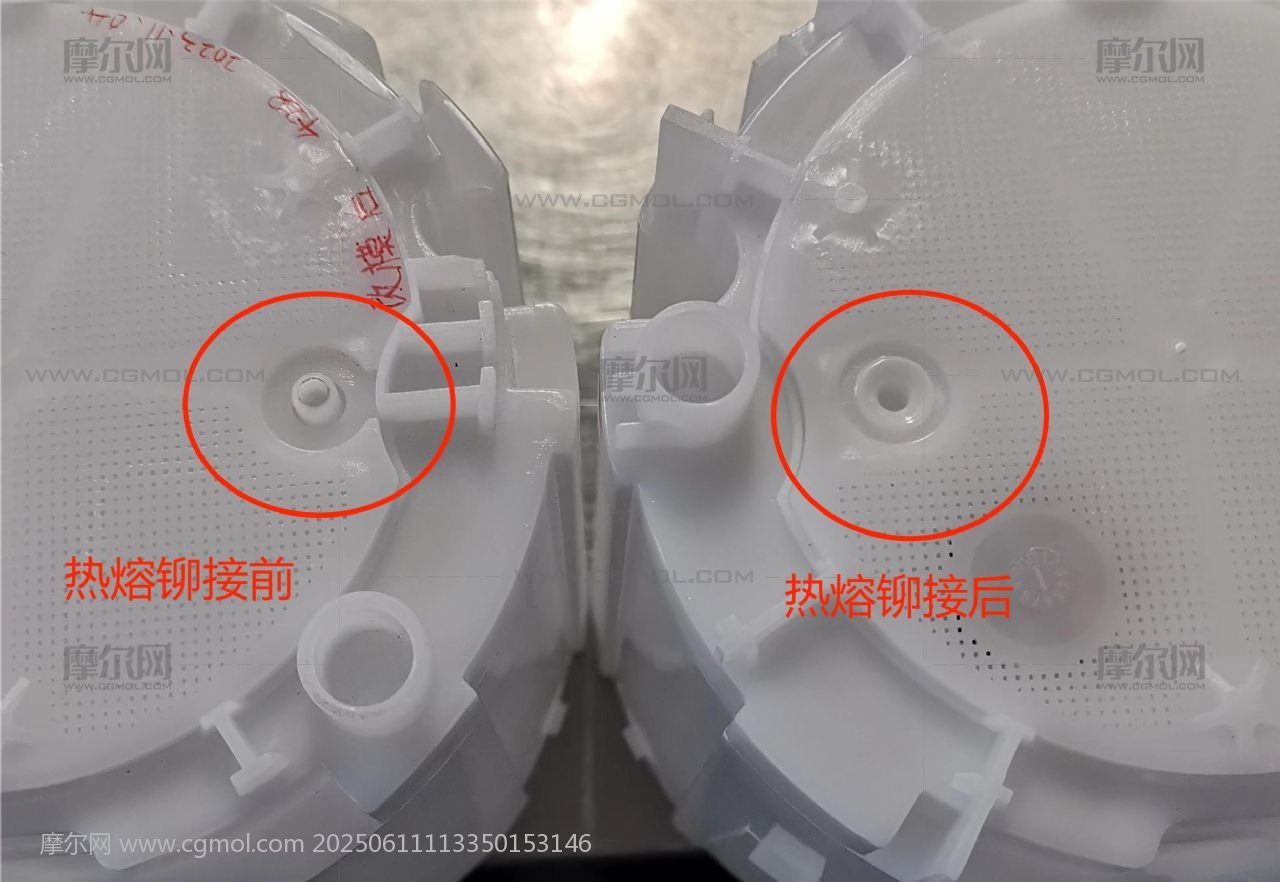

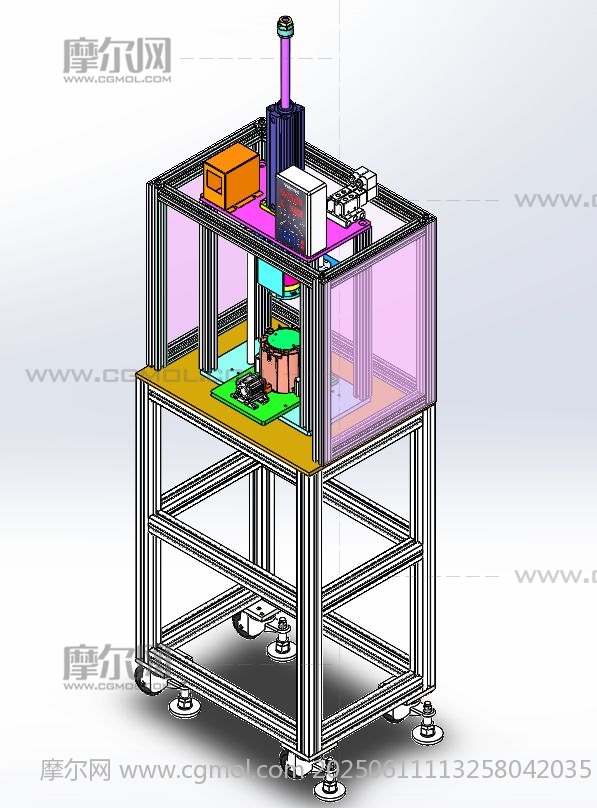

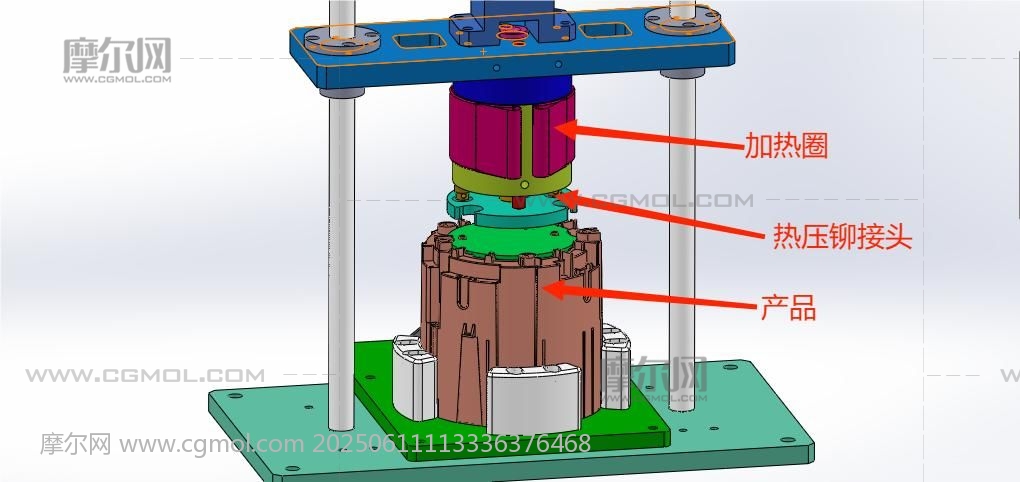

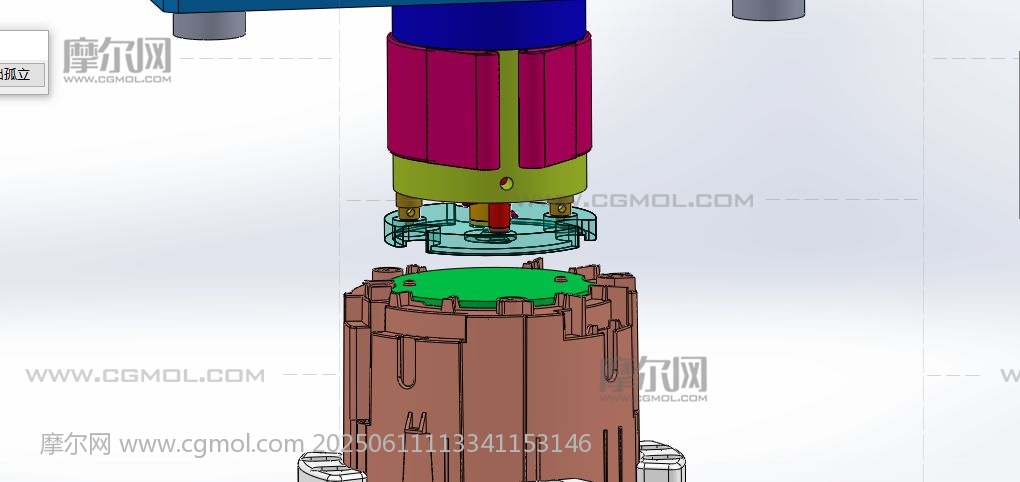

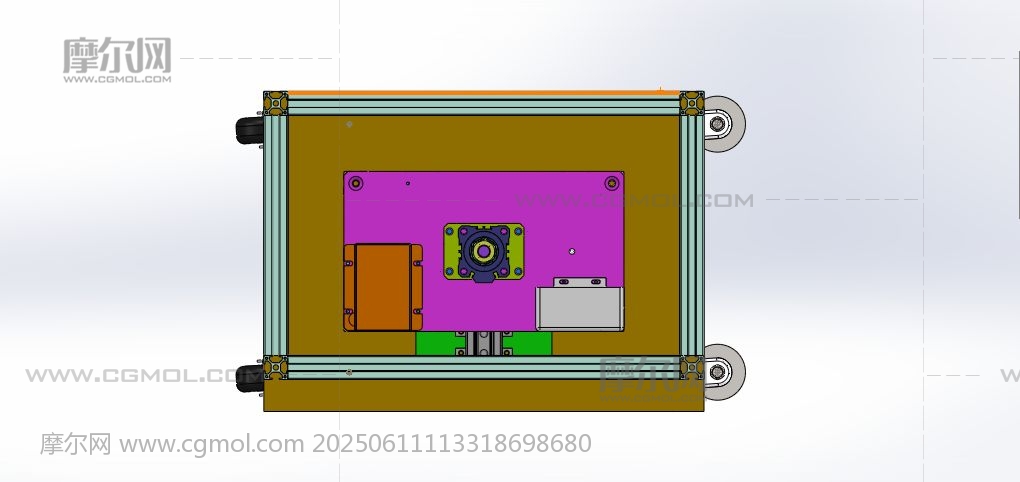

过滤网压装热熔铆接一体机 设计思路：油桶安装过滤网后，为了防止过滤网掉落，需要热压铆接加固，另外设备还需要把上一个工序的组装垫板架压装到位，设备一共有两个动作，第一个是热压铆接，铆接上模安装有两个烫铆压头，用加热圈加热，温度控制在170到200℃之间，热铆时需要安装压板压住过滤网，第二个是把垫板架压装到位。 过滤网压装热熔铆接一体机结构介绍：设备机架防护罩、压装机构、导柱、加热烫铆工装、滤网压紧机构、电板架压装机构和电气配件组成。 程序控制系统：设备有2个气缸动作，使用气缸智能控制器可以实现设备的正常运作。 工作原理：当烫铆温度达到设定值后，人工把油桶放入到设备固定工装上面，安装好过滤网，双手按下启动开关，气缸压紧机构往下压，压住过滤网，然后进行烫铆工序，此时电板架压紧气缸动作，电板架压紧到位，设备自动复位，完成烫铆工序。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款过滤网压装热熔铆接一体机。
