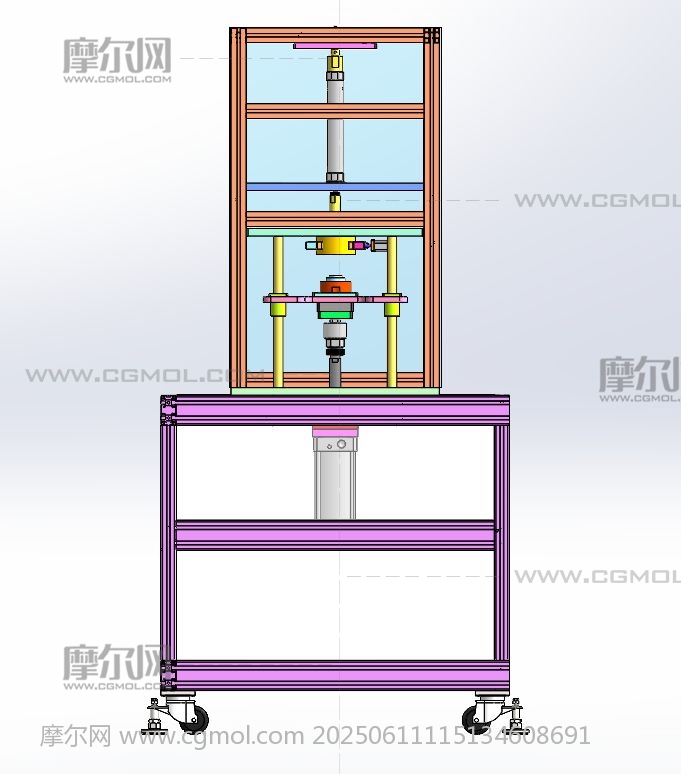

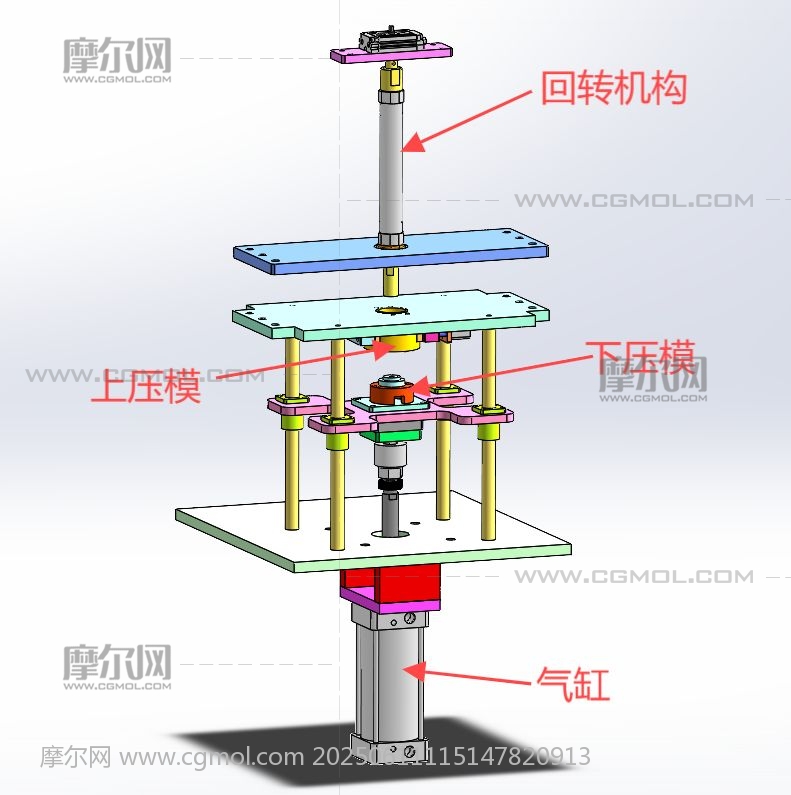

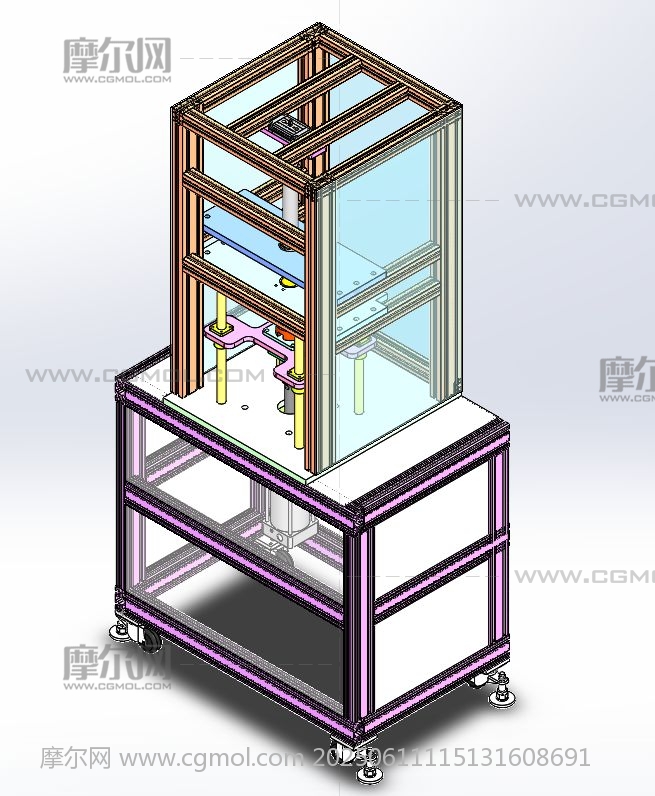

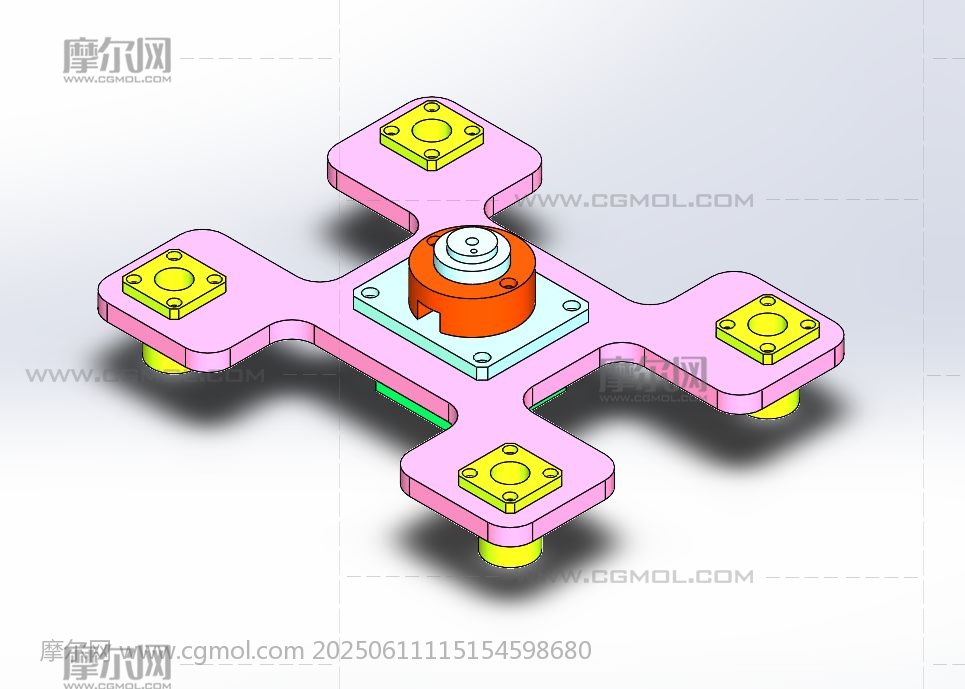

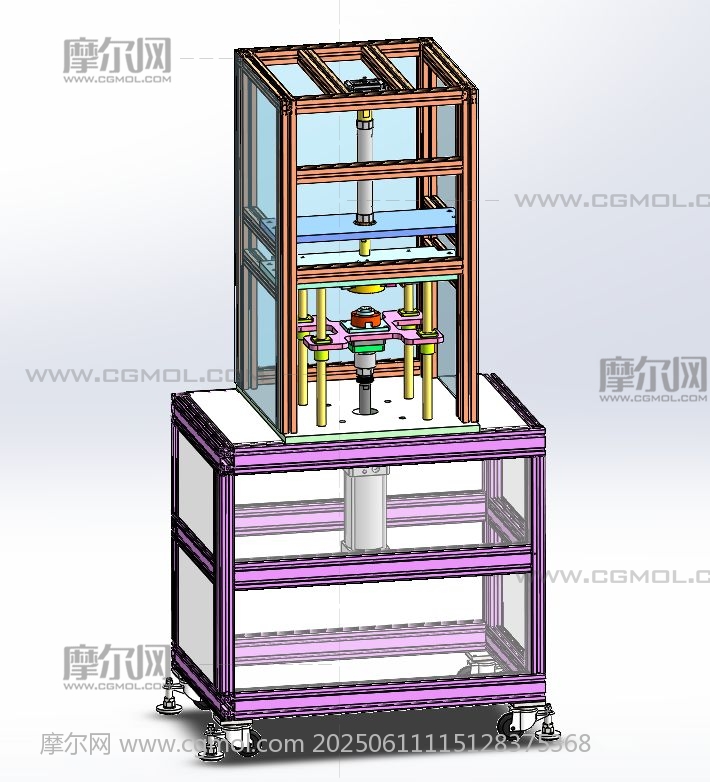

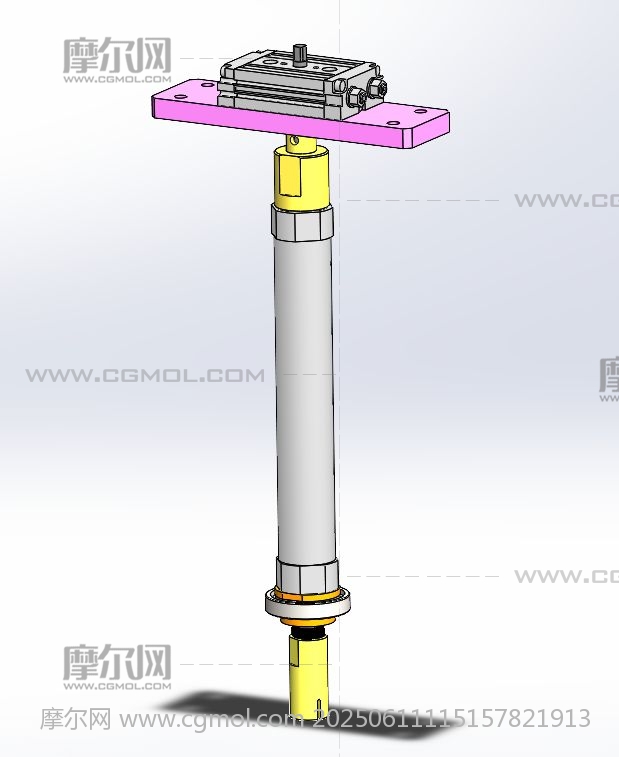

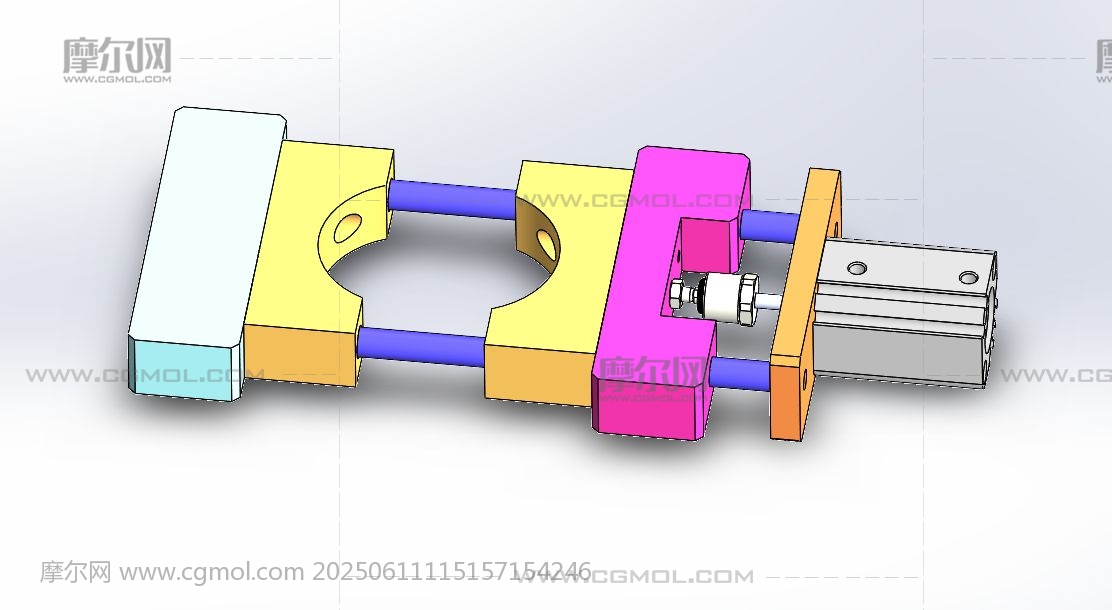

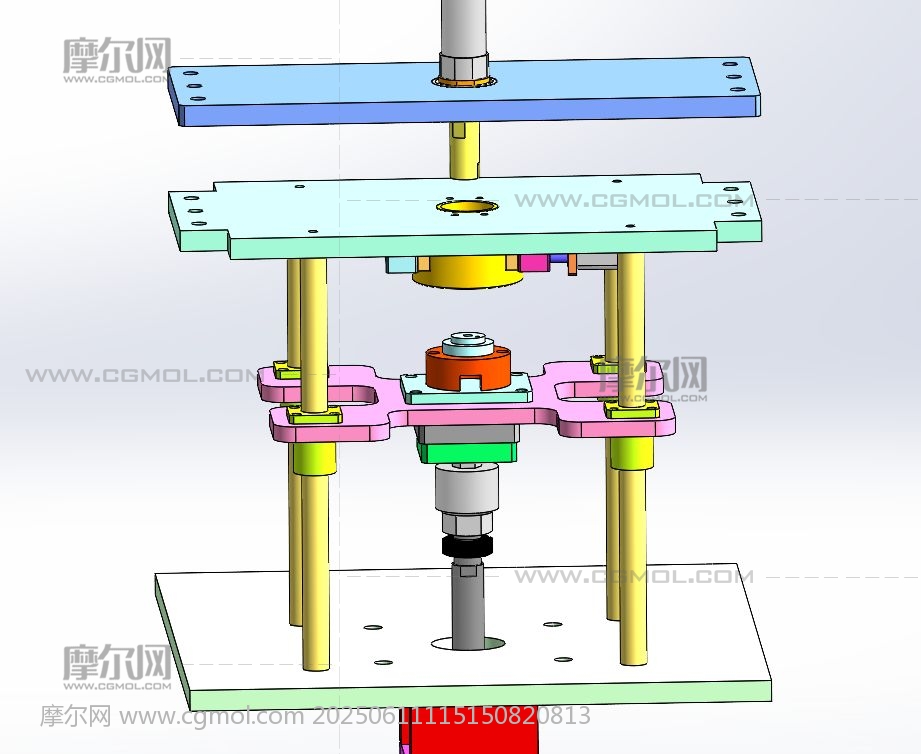

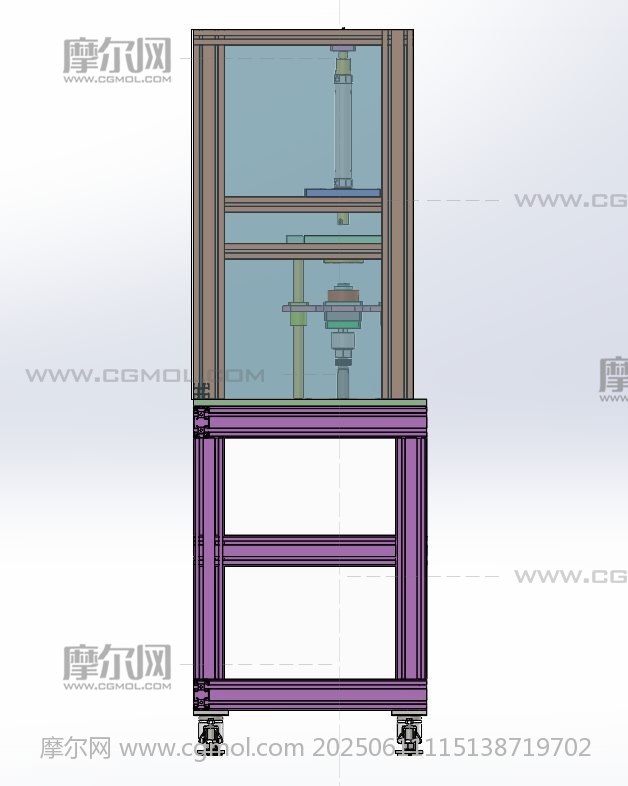

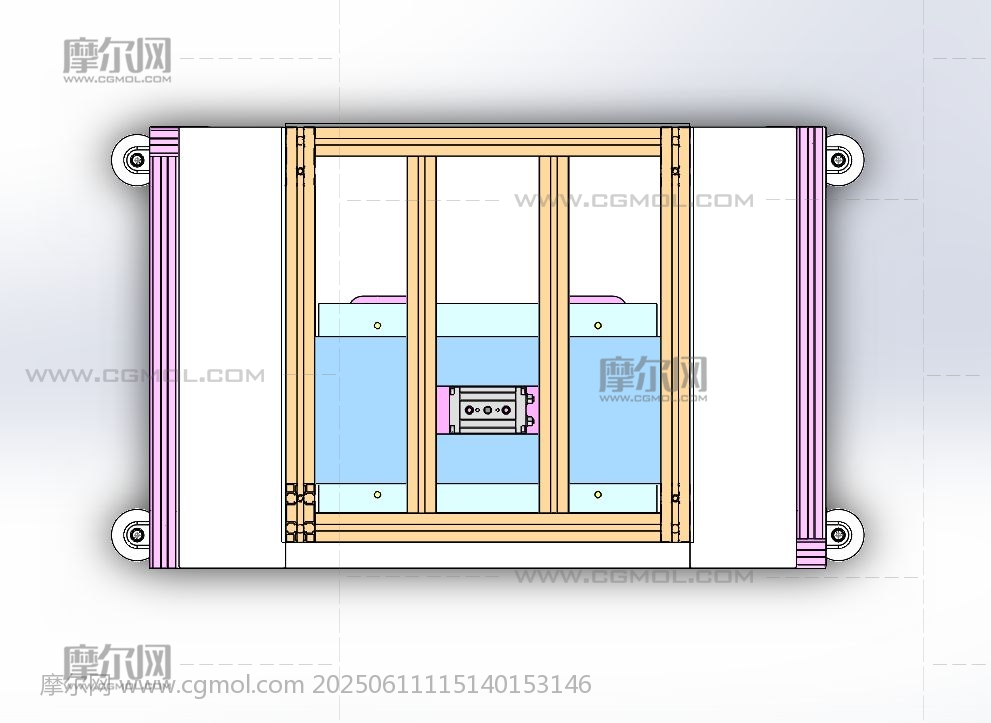

汽车燃油泵泵芯铝壳压装机 设计思路：用于压装燃油泵泵芯铝壳，并且旋转实现固定锁紧泵芯组件。铝壳用于固定泵芯里面的磁瓦片，设备上方是夹具组件，用于夹紧铝壳；夹具组件上方是旋转机构，用于旋转锁定泵芯组件；下方是压装组件，用于固定泵芯组件。 汽车燃油泵泵芯铝壳压装机结构介绍：铝型材机架及防护罩部分、压装组件、铝壳固定夹具、泵芯旋转锁定机构和电气配件构成。 1、铝型材架子：由40*40铝型材组装而成； 2、压装组件：由固定底座、导柱直线轴承和气缸组成； 3、铝壳固定夹具；由铝壳定位座、夹板和气缸组成； 4、泵芯旋转锁定机构：由旋转压头、气缸和旋转气缸组成。 工作原理：人工把铝壳固定在上方的固定夹具上，感应到位自动夹紧，接着人工把泵芯组件放入下方的固定底座上，确认所有物料放置无误后，双手按下启动按钮，下方压装机构在气缸作用下压入到上方被固定的铝壳上，完成压装后，上方的旋转机构中的气缸下压，压头作用在锁紧扣上，旋转气缸转过90度，组件被锁紧，完成装配作业。 图纸为solidworks 设计，装配图零件齐全。一款车燃油泵泵芯铝壳压装机。
