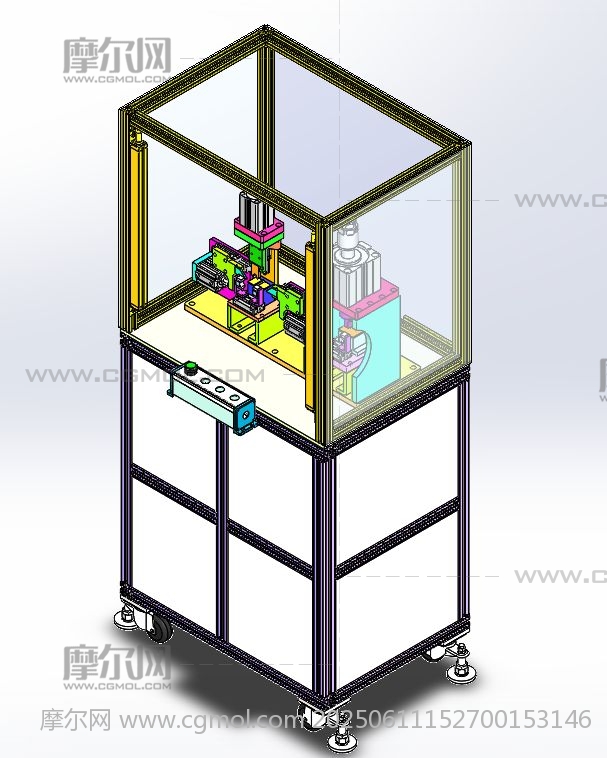

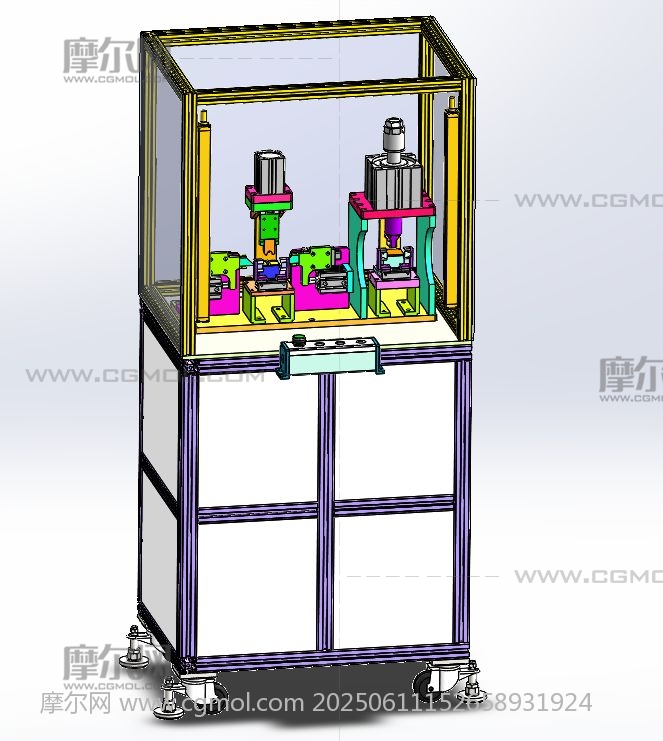

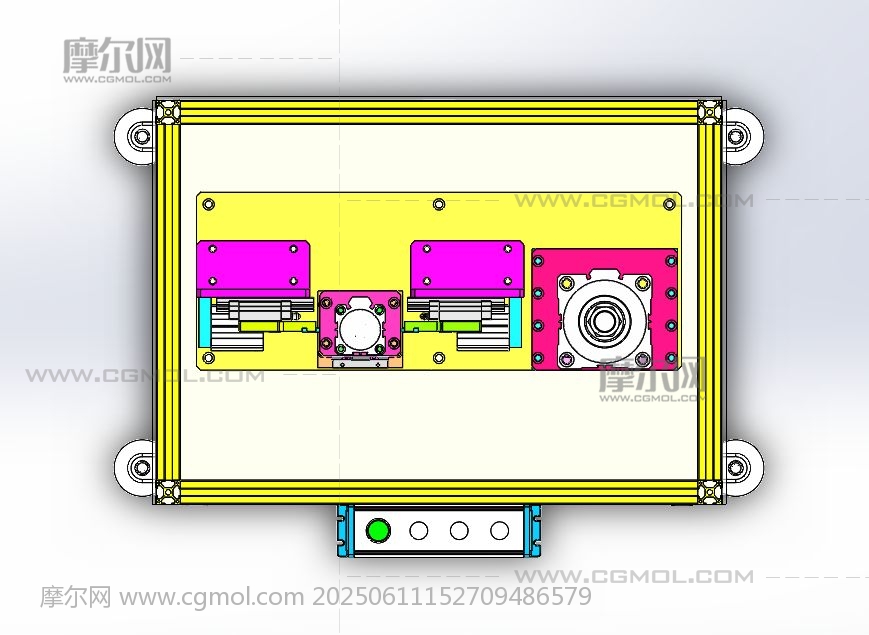

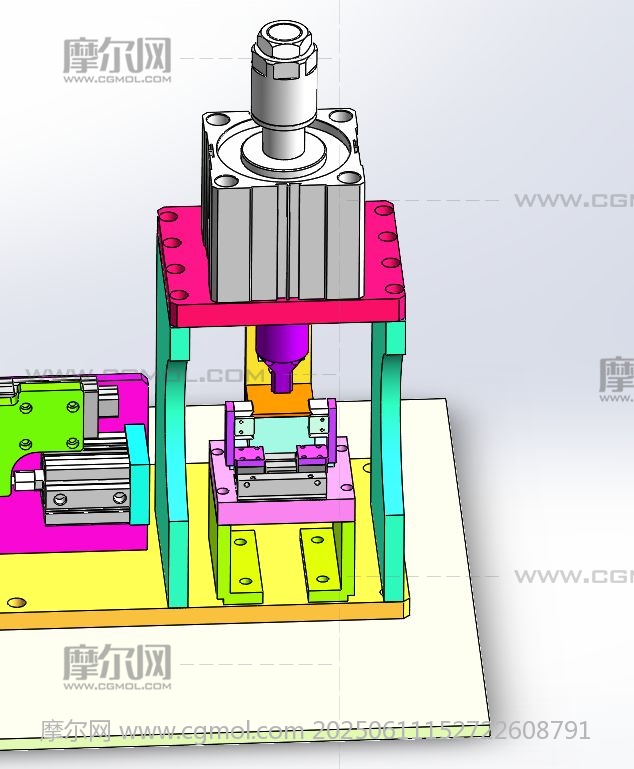

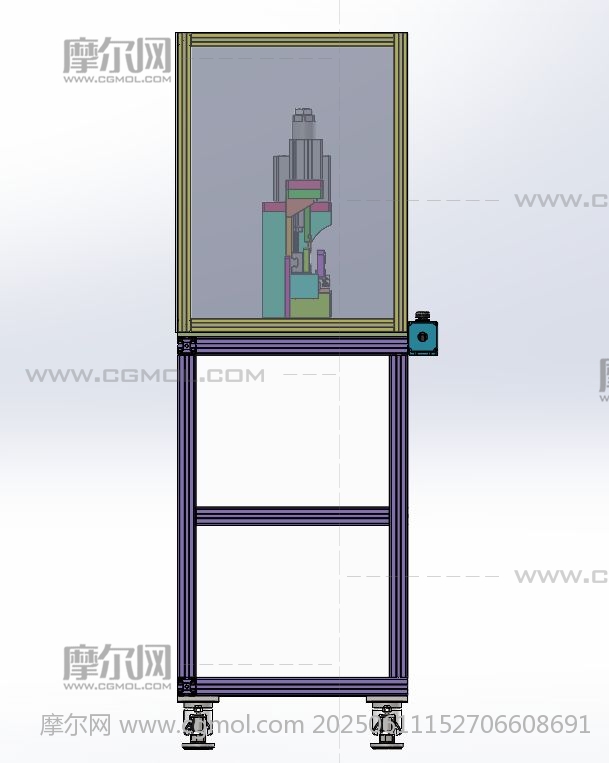

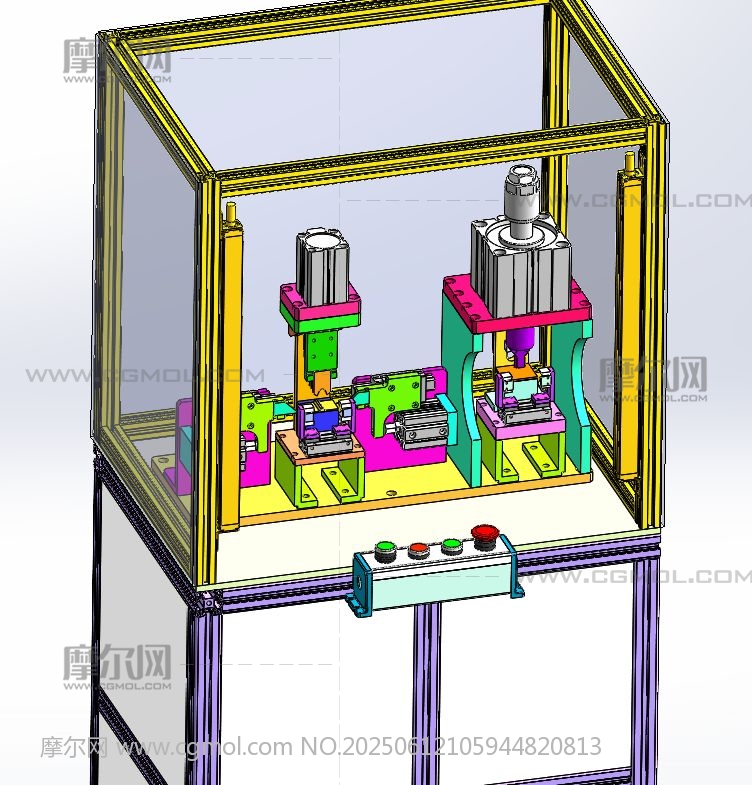

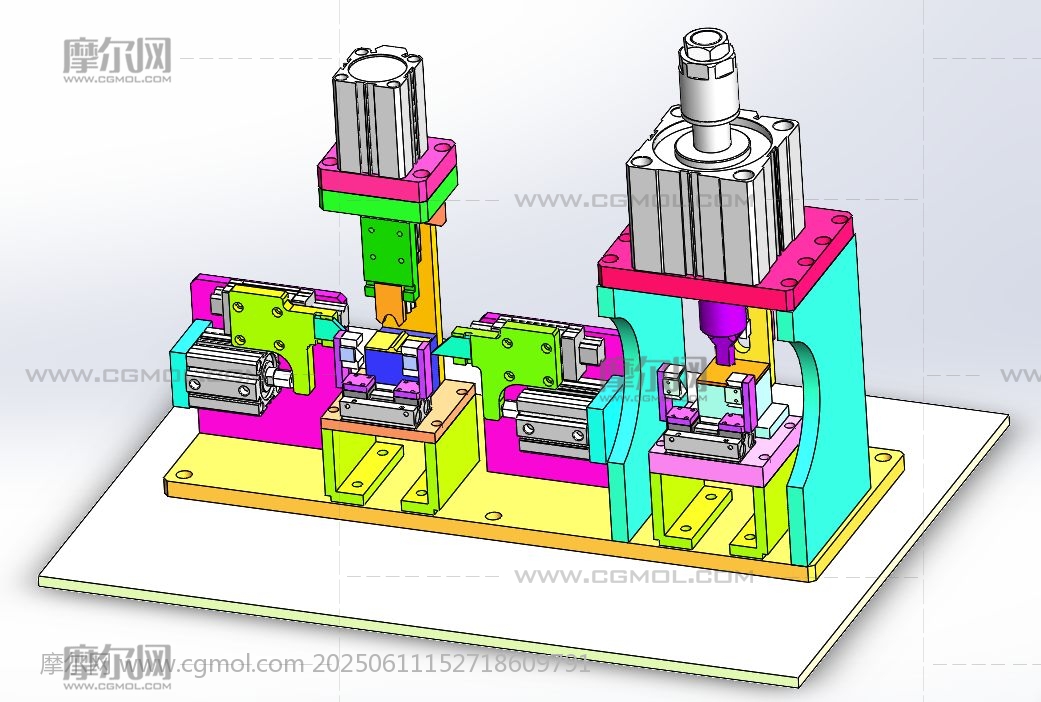

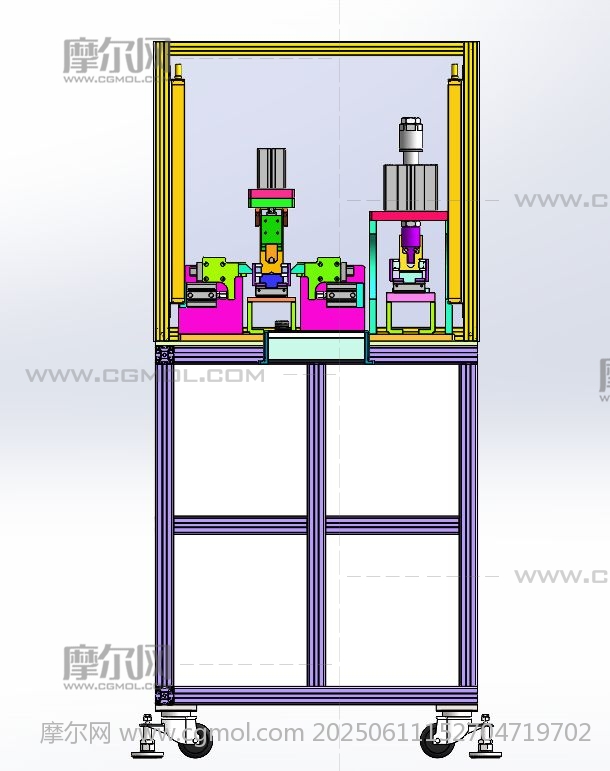

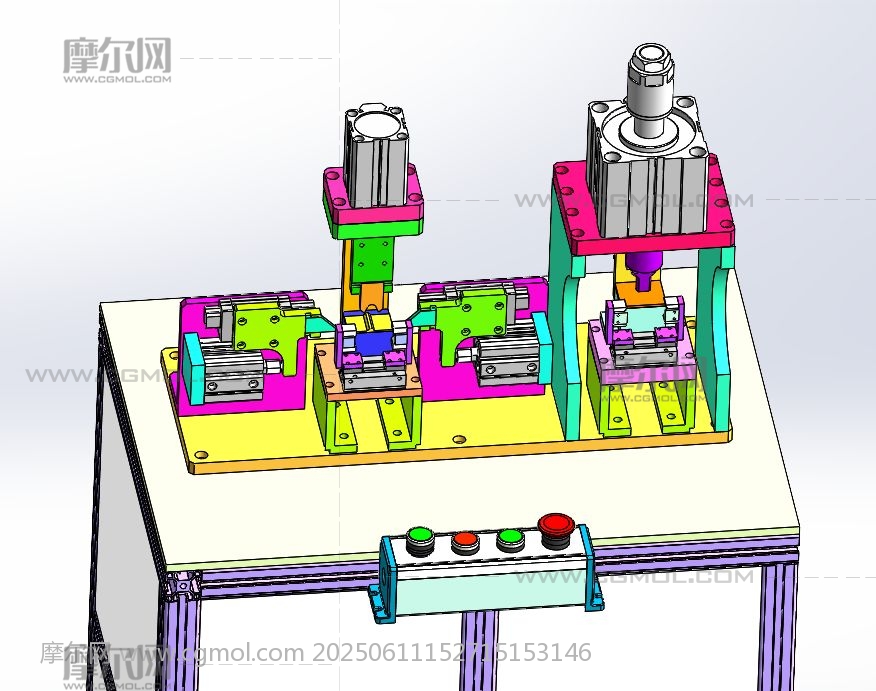

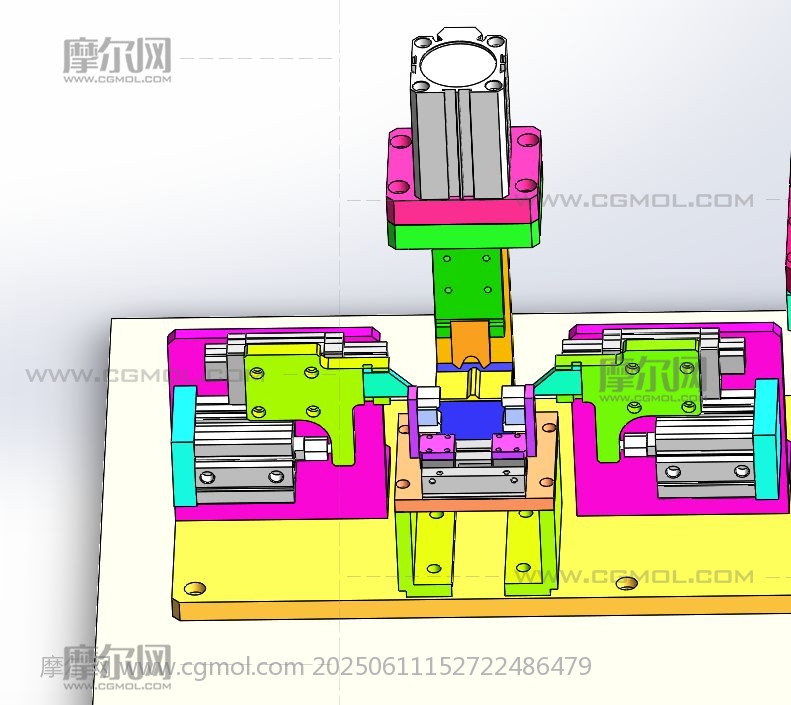

碳刷架铜角整形机 设计思路：设备由两个工位组成，两个工位都别个对应不同的整形工序，均是采用了气缸冲压的方式进行整形，各工位分别安装定制的仿形模具进行定位和冲压成型，两个工位独立工作，由开关控制动作。 碳刷架铜角整形机结构介绍：自动整形工位、压紧工位、产品定位夹具和电气配件构成。 主要结构介绍： 1，自动整形工位：是由左右两边的定位斜板、碳刷架固定模具、夹具和压紧成型机构组成； 2，压紧工位：是由夹具和压紧模具组成； 3，产品定位夹具：由夹紧气缸和夹具构成； 4，电气配件：由PLC和电气元件组成。 工作原理：人工把碳刷架放在左边整形工位上，按下开关完成自动整形后，把产品拿到右边的工位，按下开关自动进行压紧，完成碳刷架的整形工序。 图纸为solidworks 2020版本设计，装配图完整，零件齐全。一款碳刷架铜角整形机。
