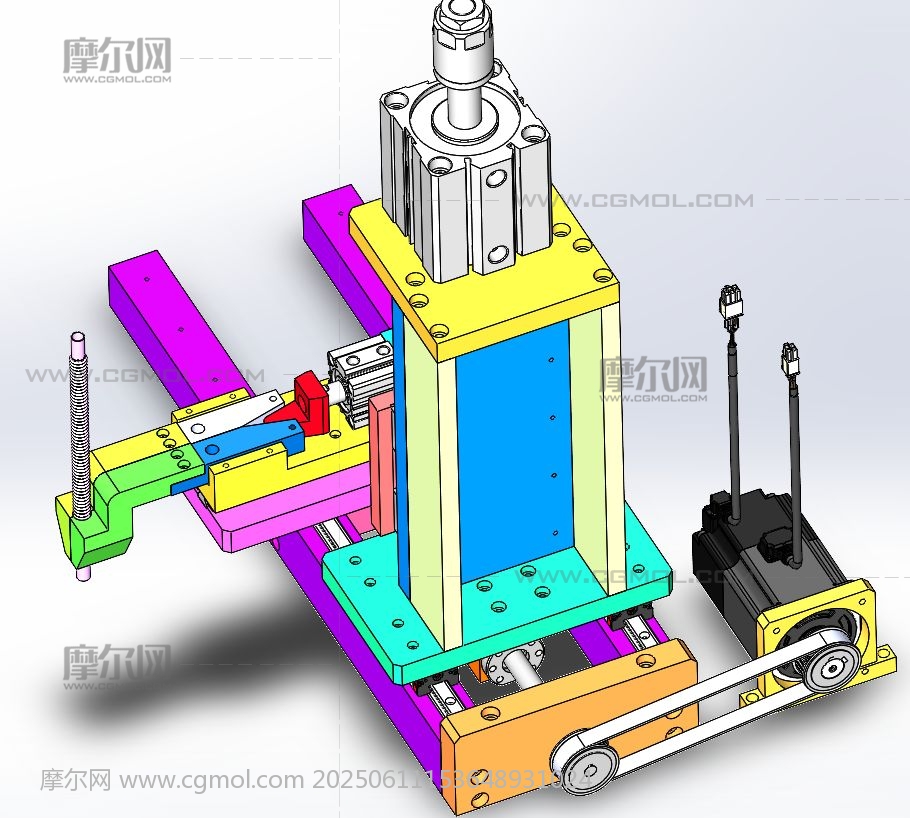

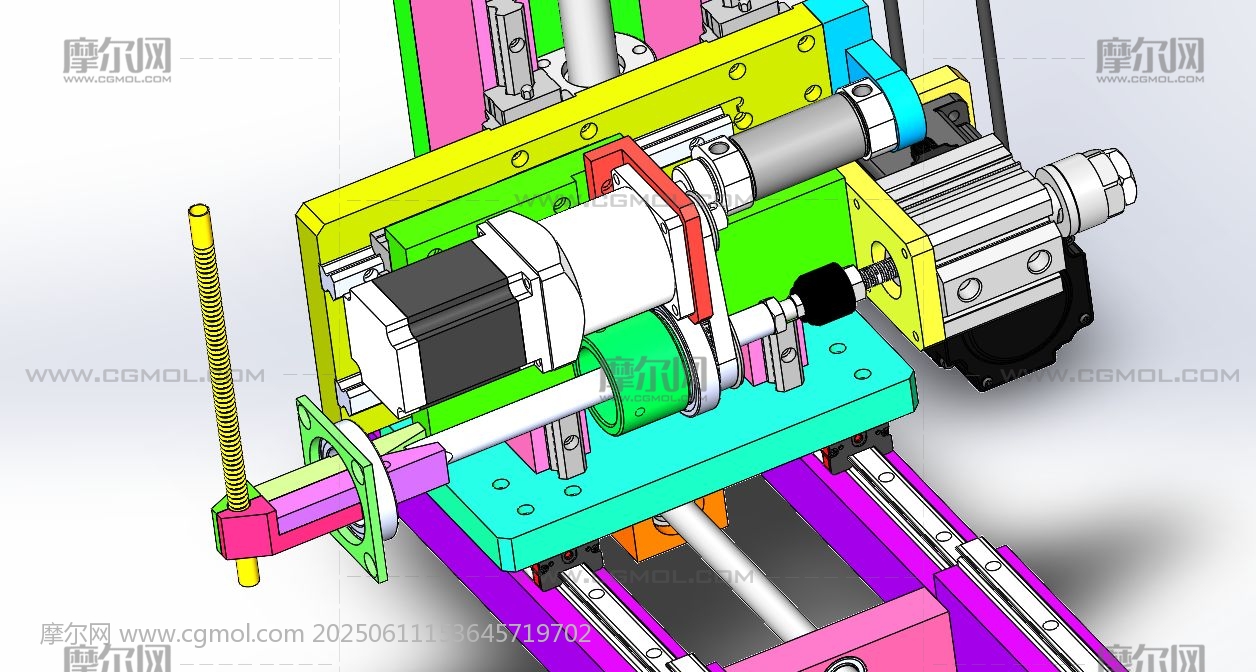

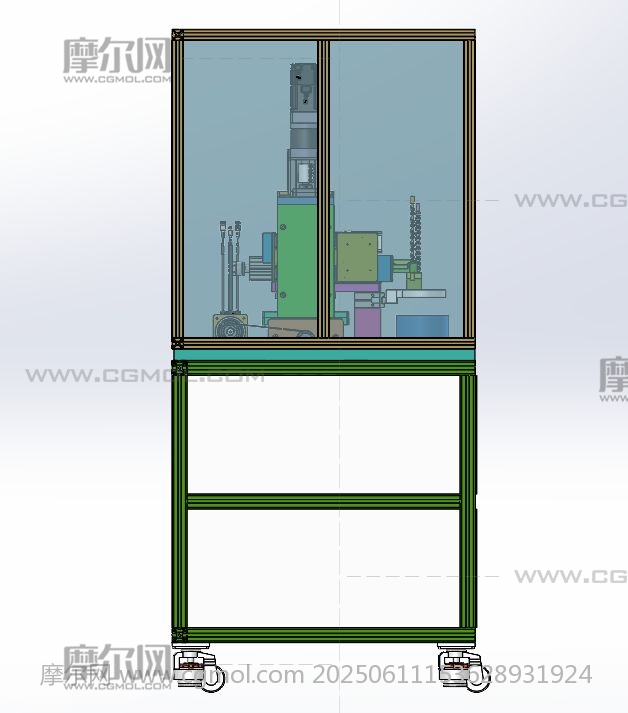

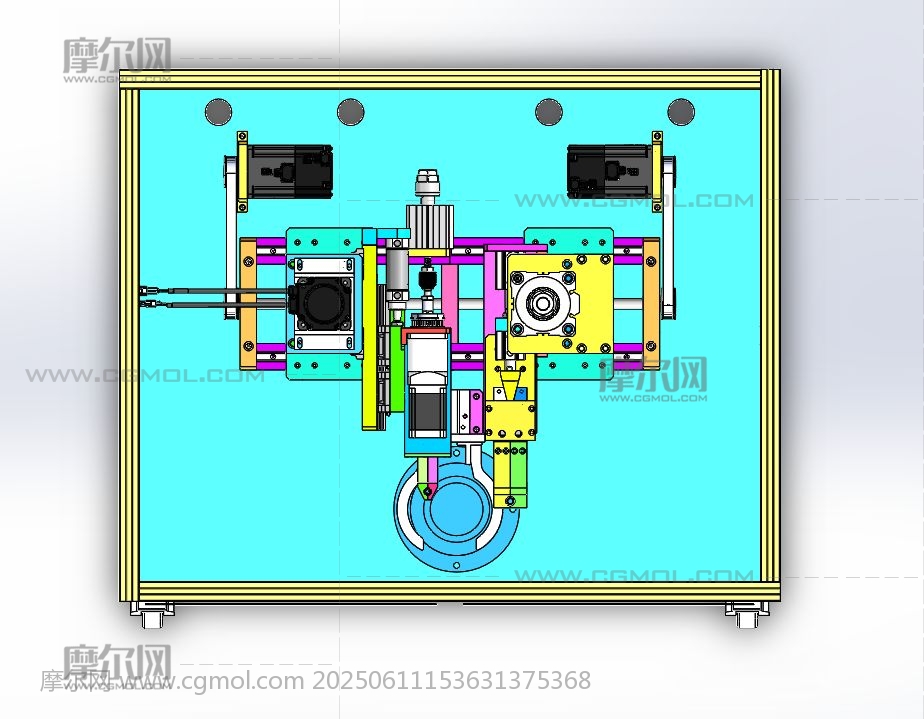

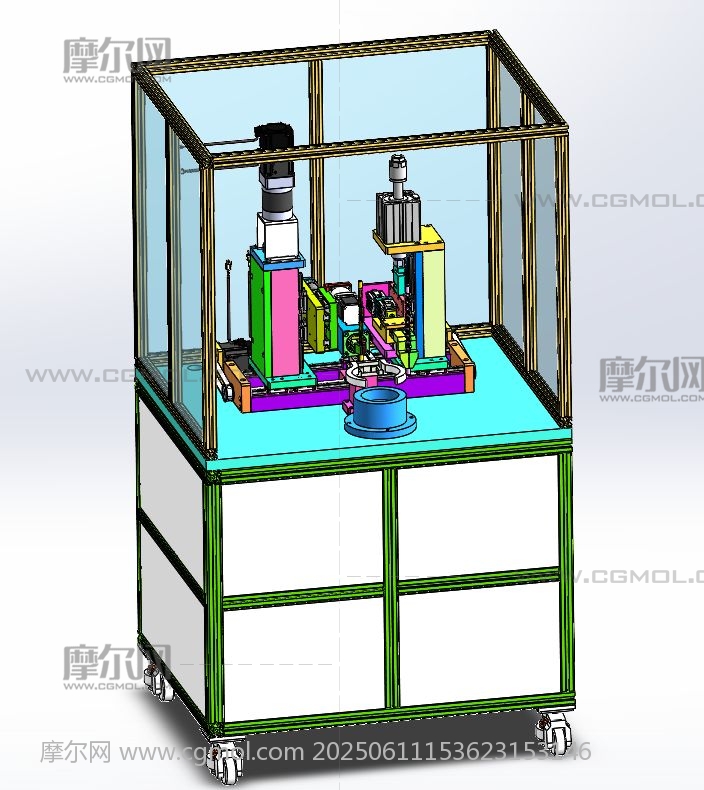

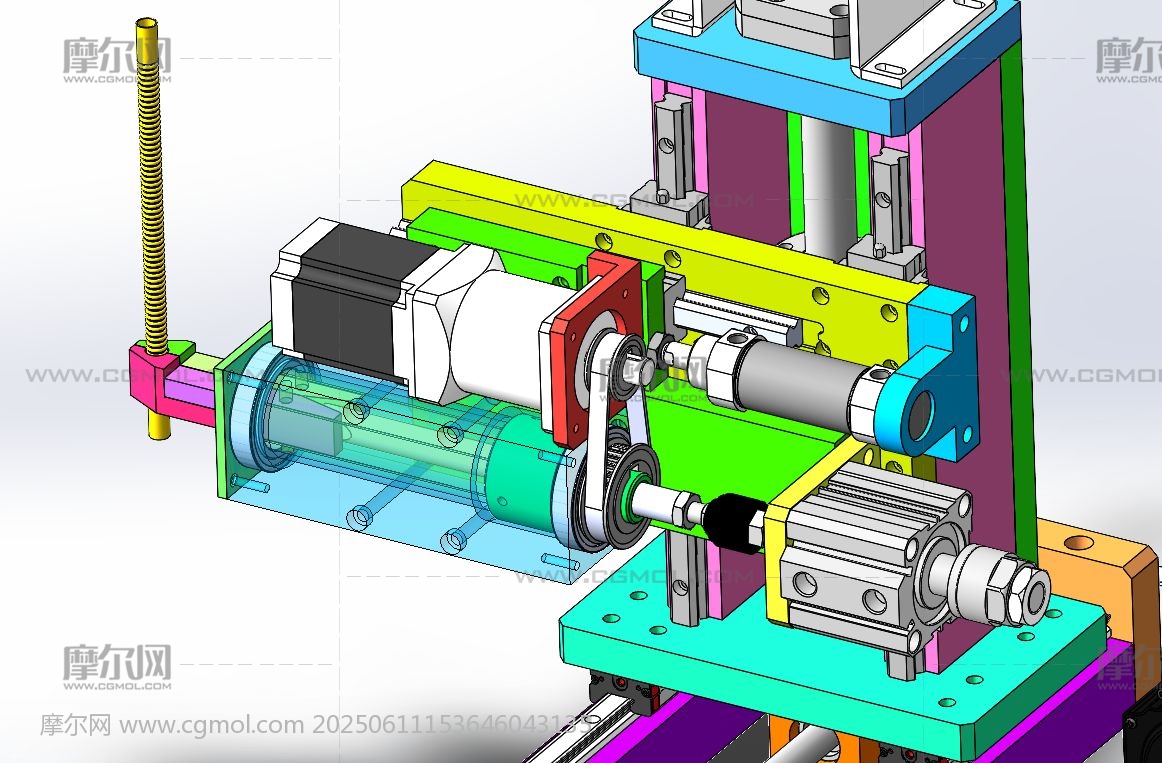

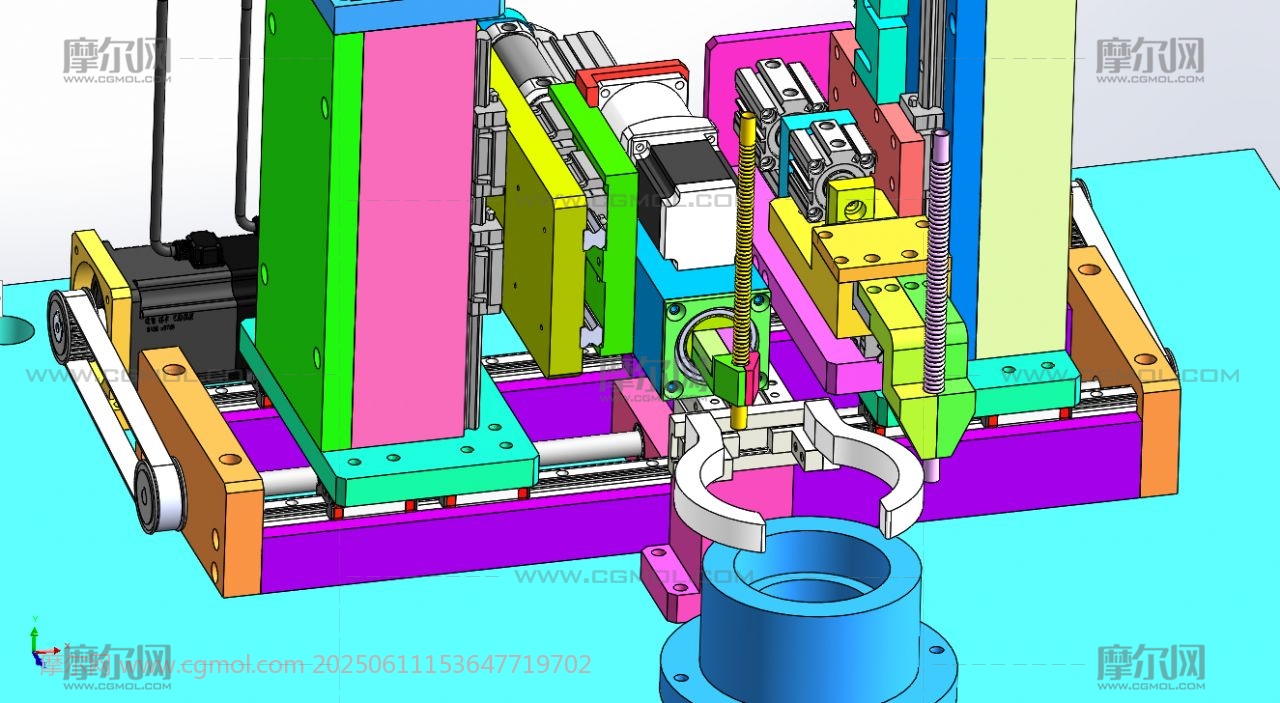

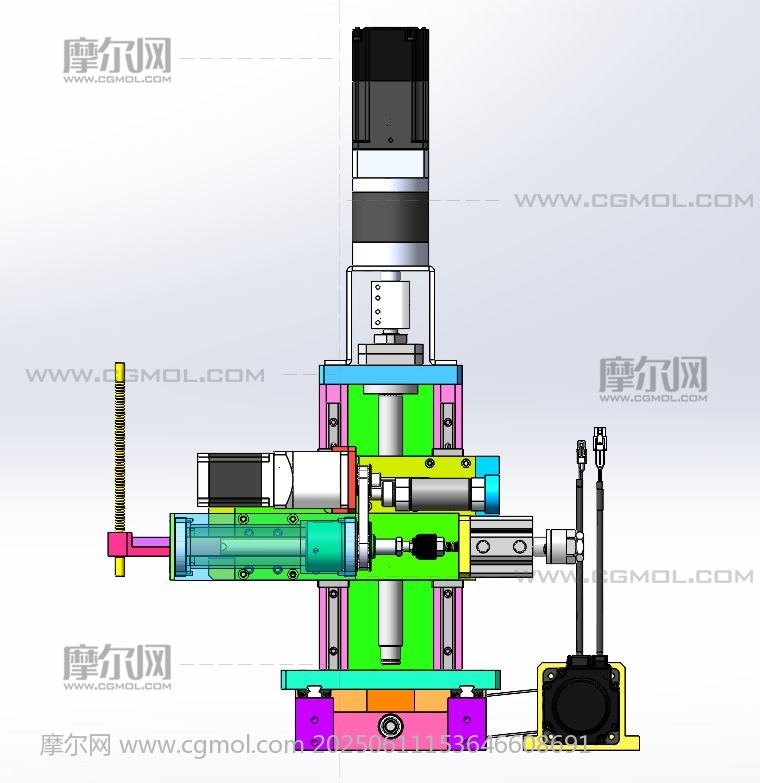

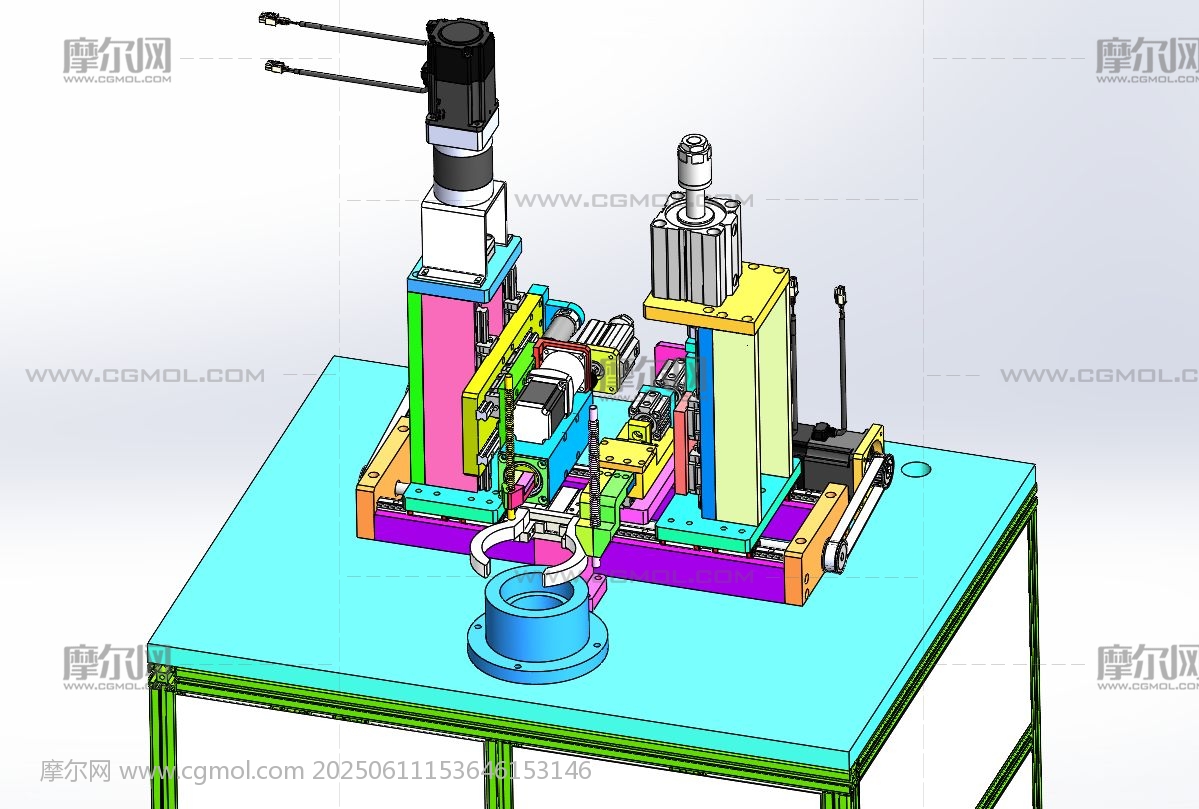

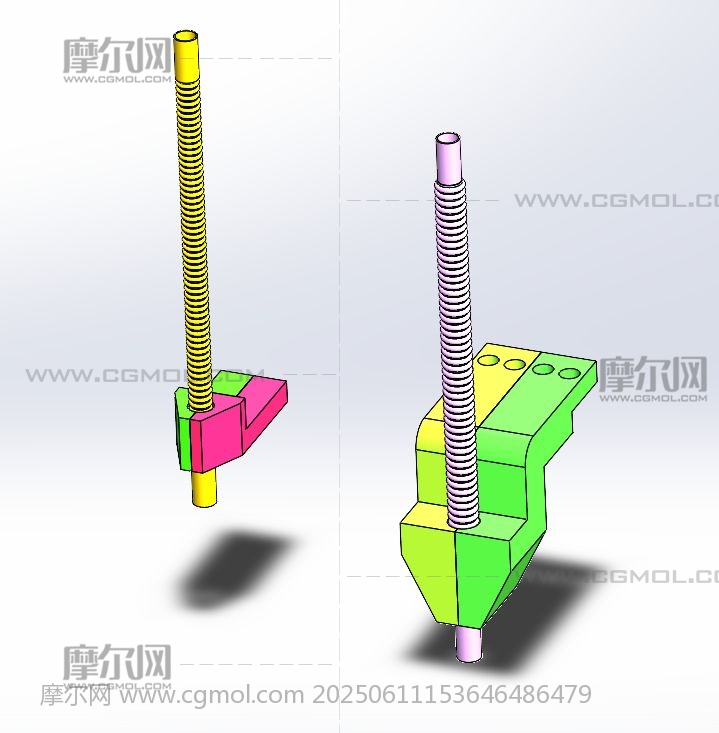

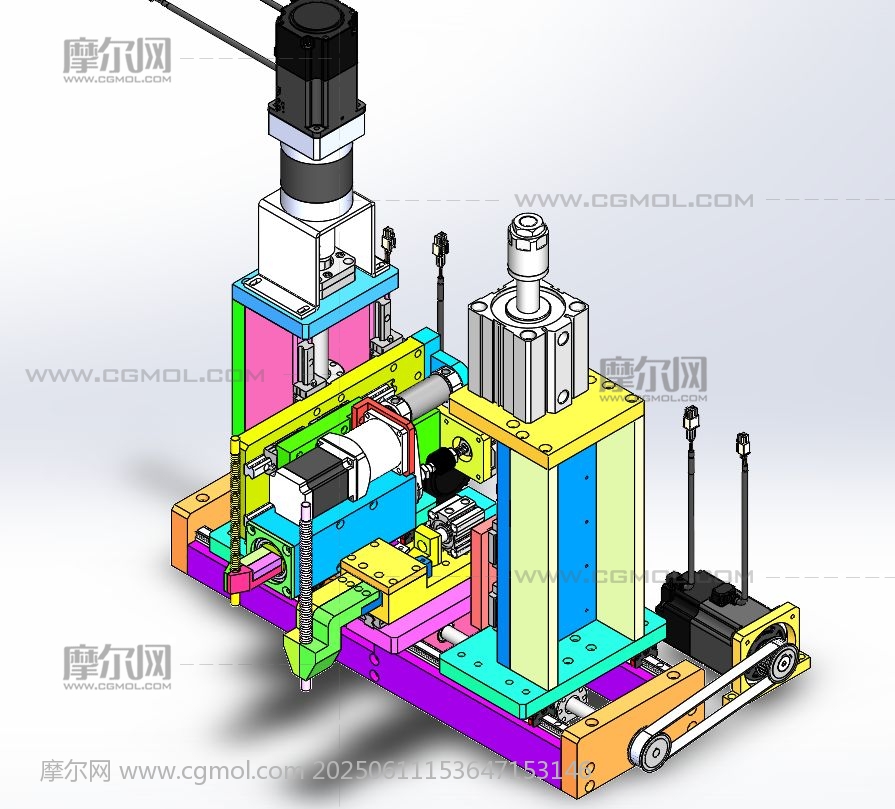

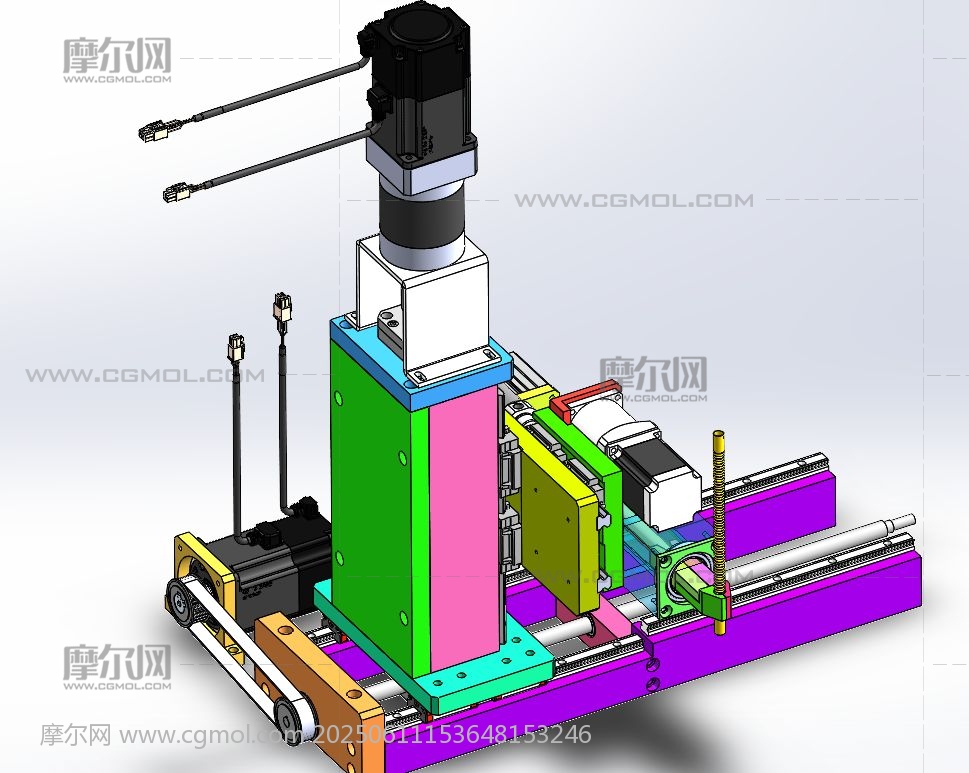

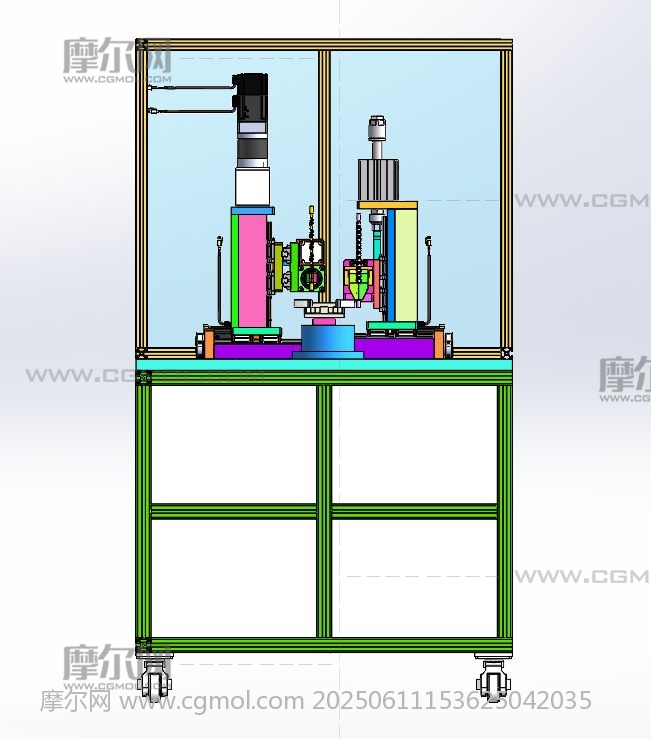

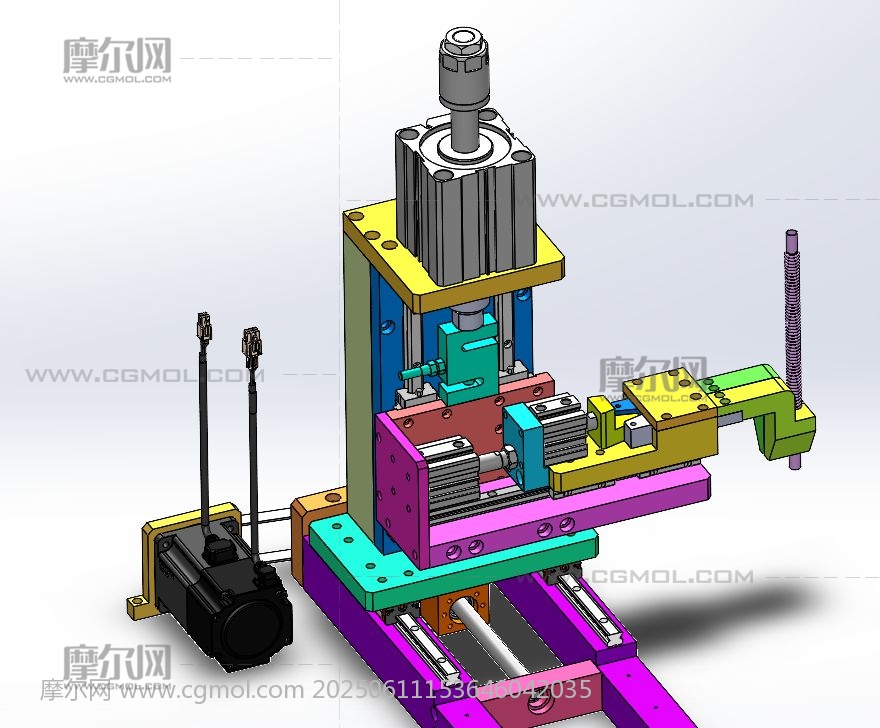

油泵波纹管-精滤器组装机 设计思路：设备需要把油管压入到过滤器接口出，一共需要压装两条油管，分别是进油管和出油管。进油管和出油管都是波纹管，需要用夹具把油管夹紧固定，然后对准接口压入到接口处。把过滤器固定在定位工装上，并且通过夹紧气缸夹紧固定。进油管和出油管压装分别有两个工位，两个工位安装有伺服电机丝杆滑台模组，可以精准移动到对应压装位置。压装动作是通过气缸下压完成。 油泵波纹管-精滤器组装机结构介绍：设备机架、防护罩、过滤器定位夹紧工装、进油管压装工位、出油管压装工位、丝杆滑台模组和设备主体机身。 主要结构介绍： 1，设备机架：是由40*40铝型材组装而成； 2，防护罩：是由30*30铝型材、光栅组成； 3，过滤器定位夹紧工装：由过滤器固定底座和夹紧机构组成； 4，进油管压装工位：由油管夹具、旋转机构、压紧气缸组成； 5，出油管压装工位：由油管夹具、气缸滑台机构、压紧气缸组成。 工作原理：人工把进油管和出油管分别固定在左右两个工位的油管夹具上，然后把过滤器放置在固定工装上，手动按下启动开关，左边工位自动找准位置后，压紧气缸下压，把进油管压入到位；接着右边工位自动找准位置，把出油管压入到位。 图纸为solidworks 2020版本设计，装配图完整，零件齐全。一款油泵波纹管-精滤器组装机。
