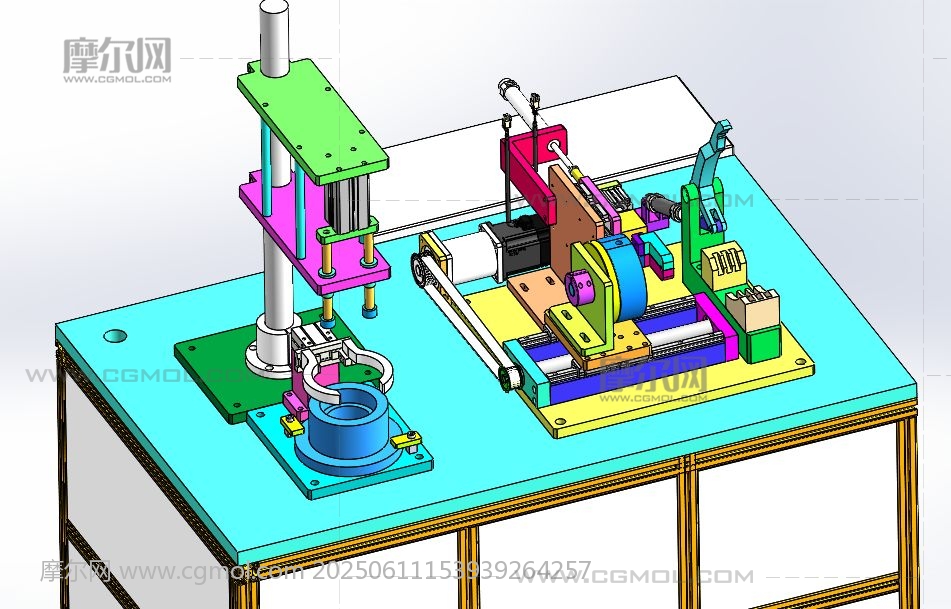

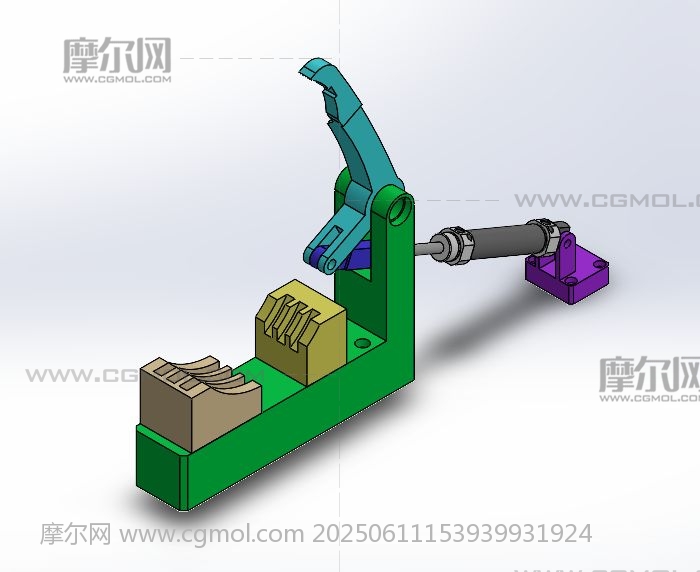

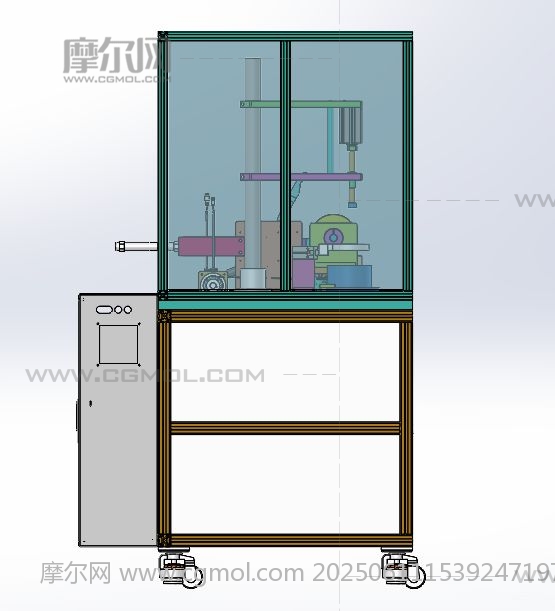

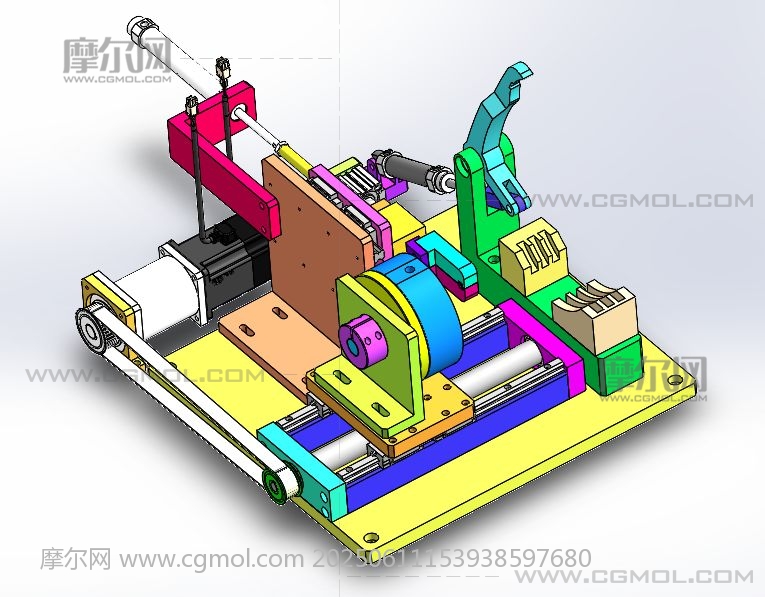

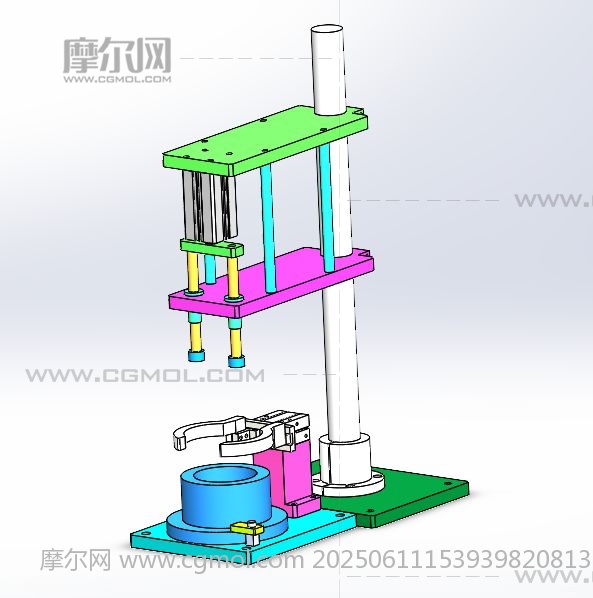

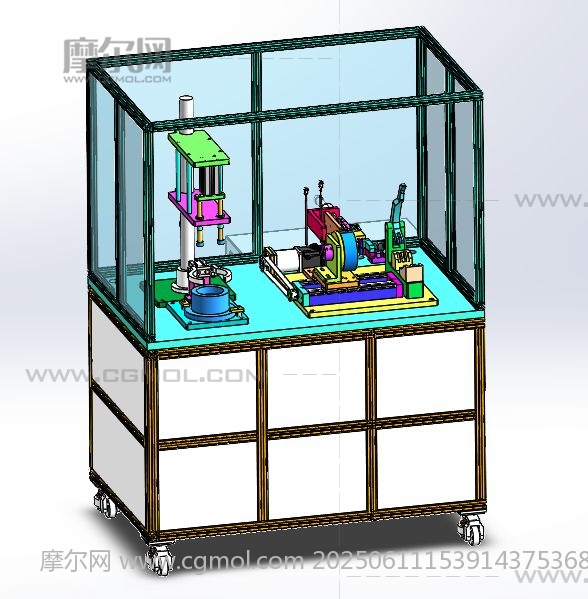

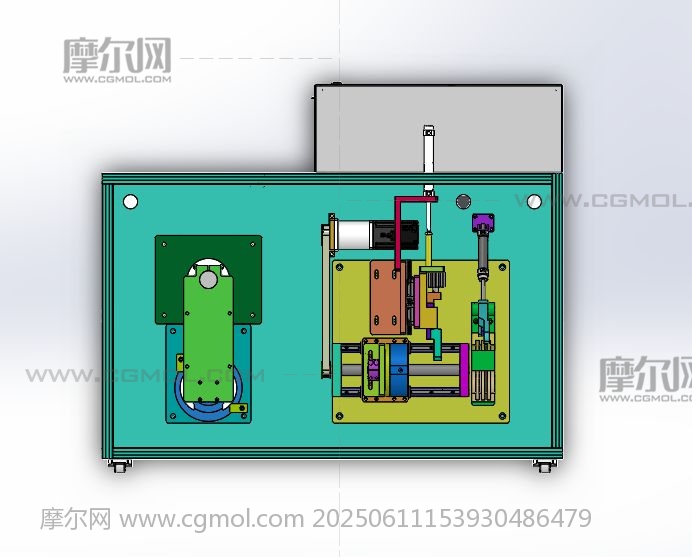

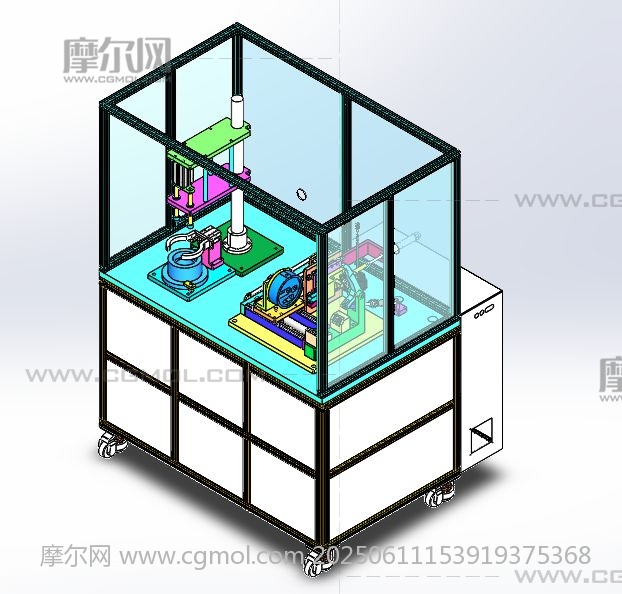

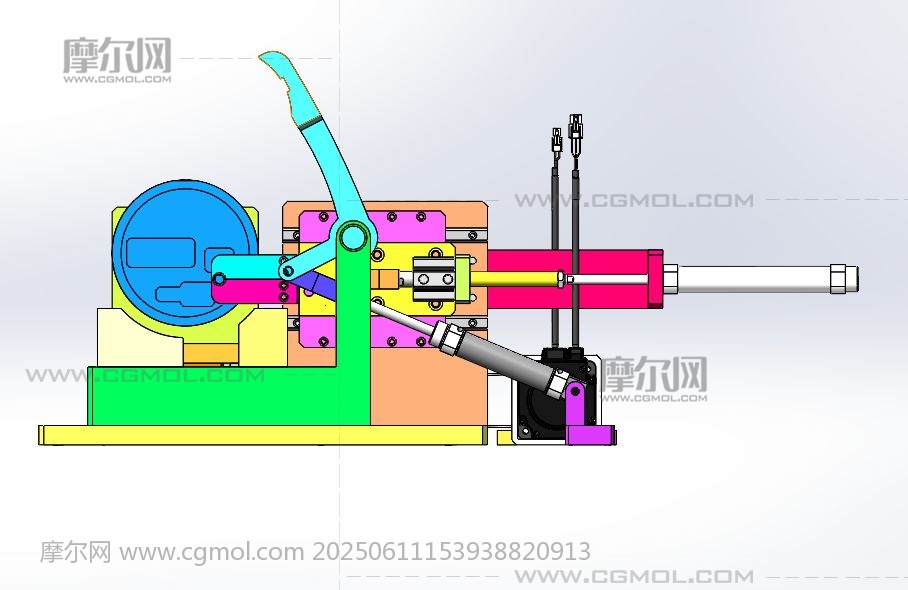

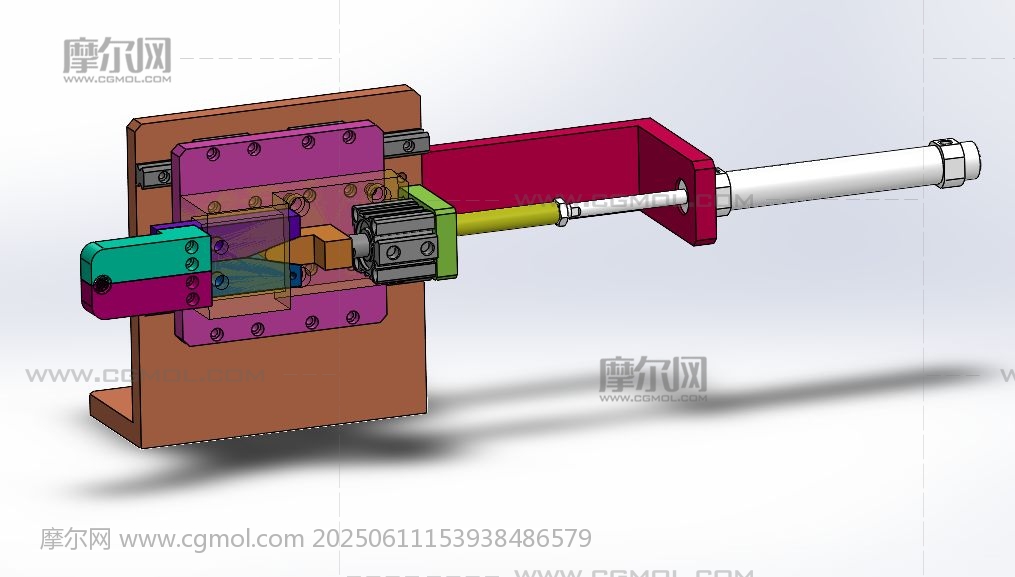

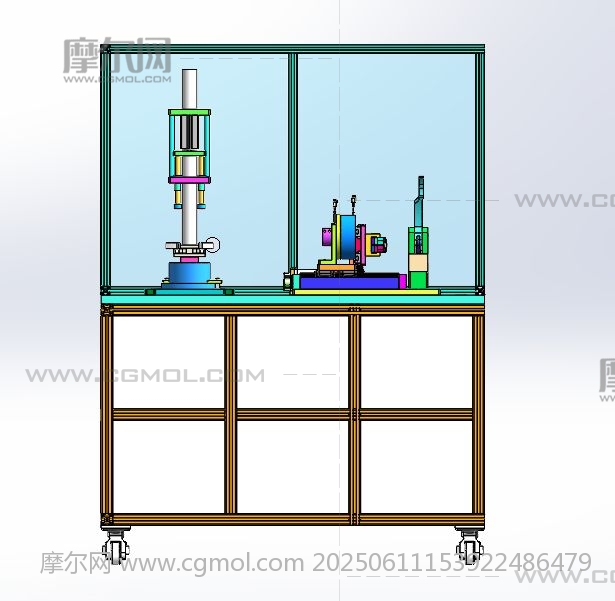

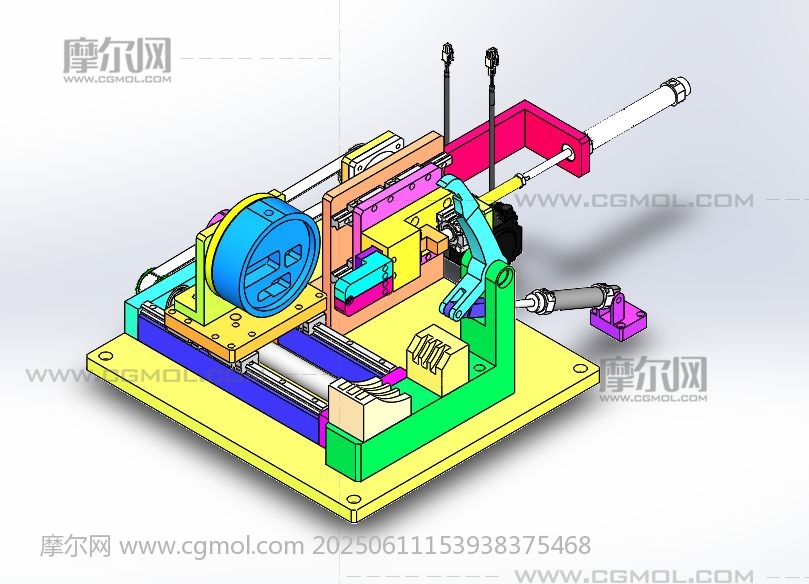

燃油泵法兰精滤器组装机 设计思路：设备需要把法兰和支撑杆压装在一起，一共有两条，当法兰组装好之后，还需要把油管压入到法兰油管接口处，最后把组装好的法兰压入到过滤器，完成组装。设备一共是由两个工位组成的，左边是支撑杆压装工位，是由压装机构和法兰定位底座组成；右边是法兰压装到过滤器的工位，是由压装机构和过滤器固定夹具组成。 燃油泵法兰精滤器组装机结构介绍：设备机架、防护罩、支撑杆压装机构、法兰固定夹具、过滤器定位夹紧工装、压装丝杆模组、油管夹具机构和设备主体机身。 主要结构介绍： 1，设备机架：是由40*40铝型材组装而成； 2，防护罩：是由30*30铝型材、光栅组成； 3，支撑杆压装机构：由立柱、压头和压紧气缸组成； 4，法兰固定夹具：由法兰固定底座和夹紧机构组成； 5，过滤器定位夹紧工装：由过滤器固定底座和夹紧机构组成； 6，压装丝杆模组：由丝杆、伺服电机和同步带传动机构组成； 5，油管夹具机构：由油管夹具和气缸组成。 工作原理：人工在左边工位把法兰固定在左边的定位工装上，放上两条支撑杆；在右边工位放上压好支撑杆的法兰，放上过滤器，最后放上油管并且夹紧，双手按下启动开关，压紧支撑杆，右边工位把油管压入到位，然后将法兰组件压入到过滤器，完成组成工序。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款燃油泵法兰精滤器组装机。
