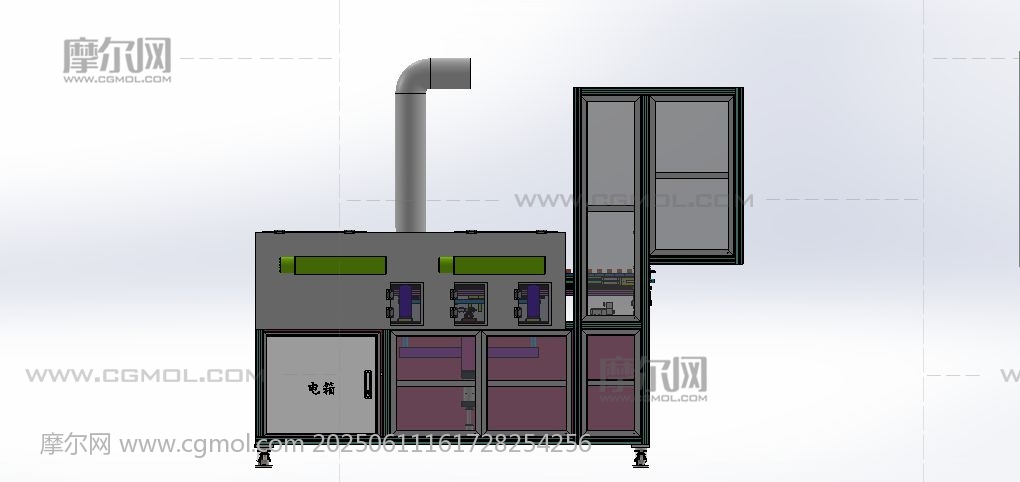

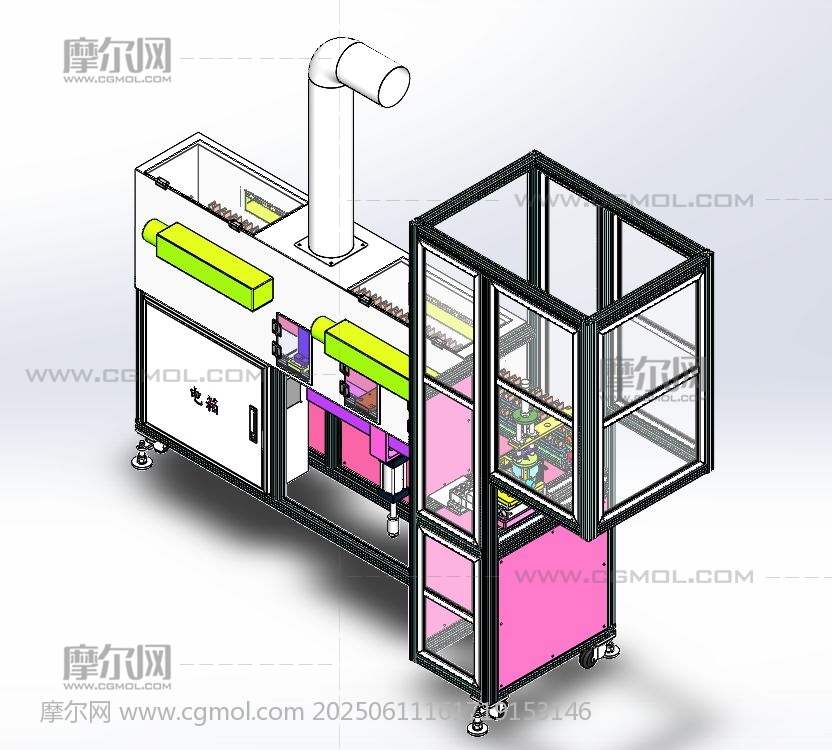

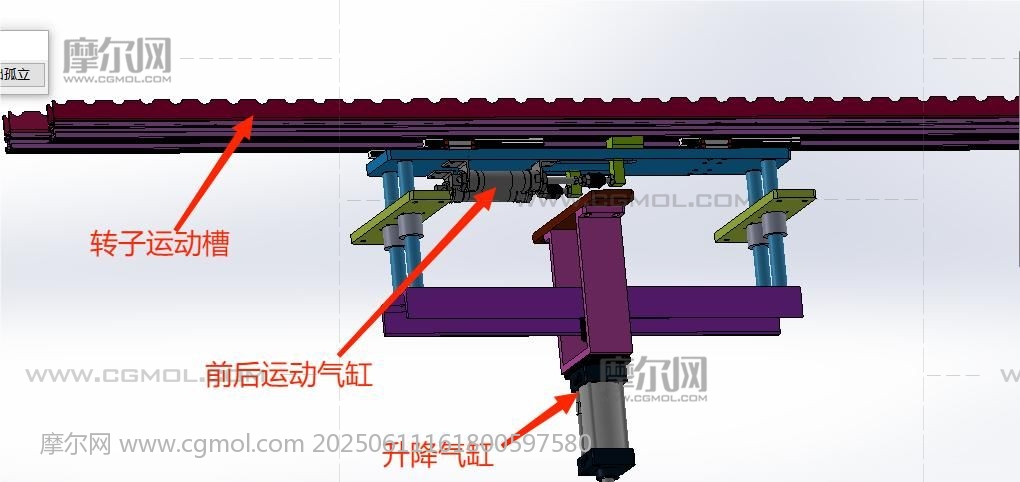

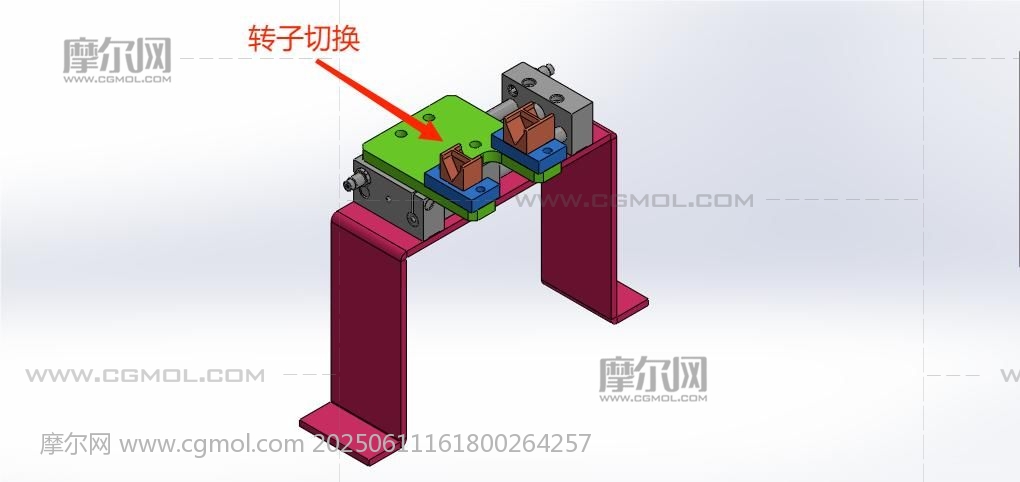

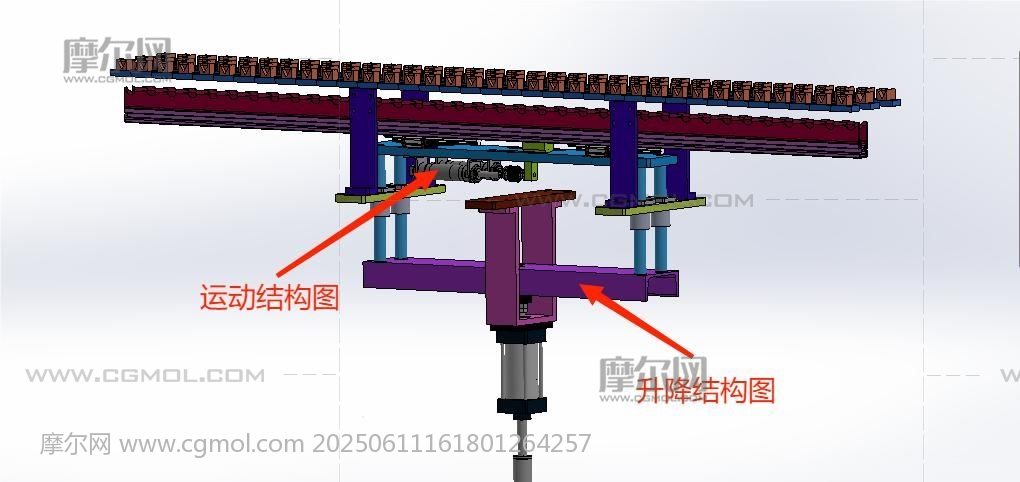

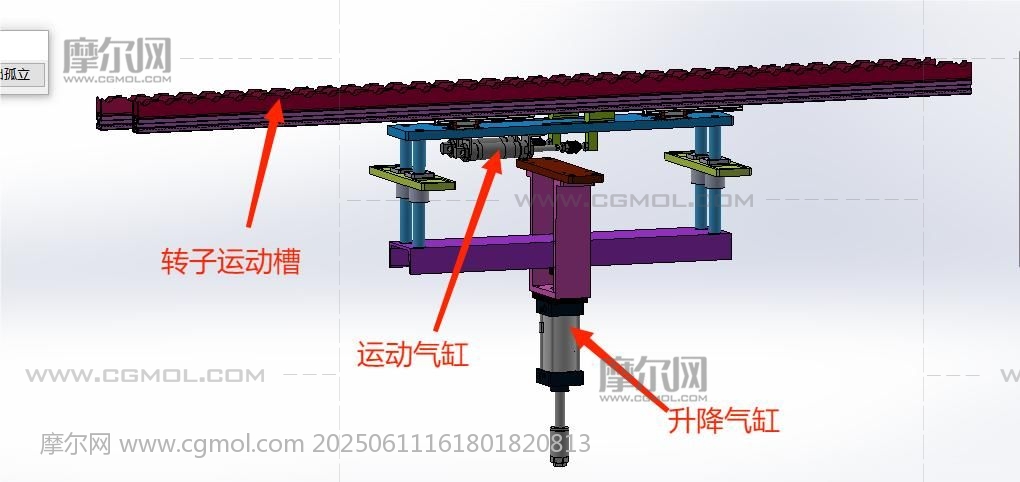

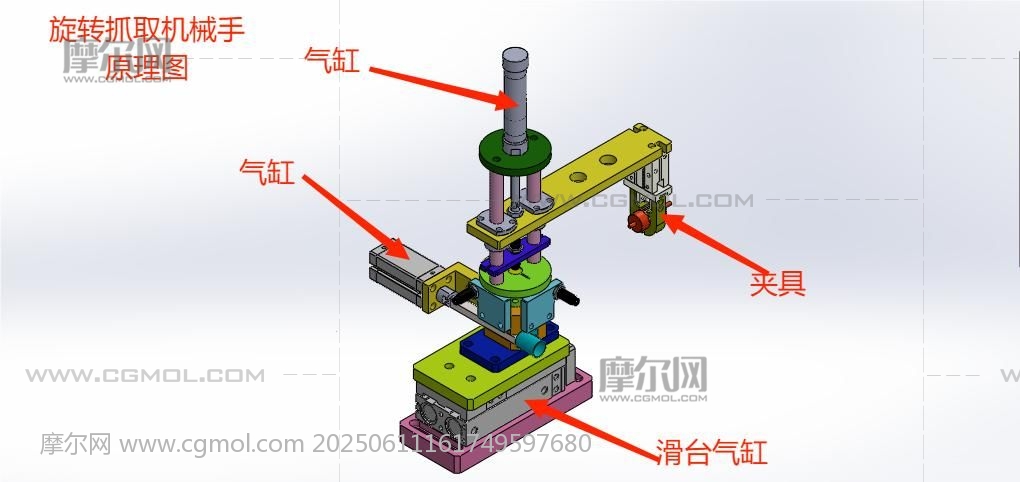

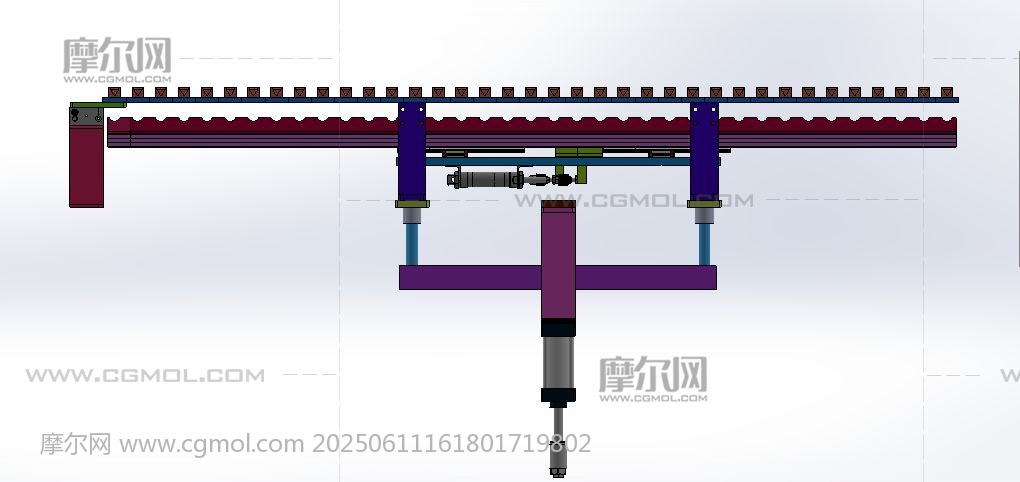

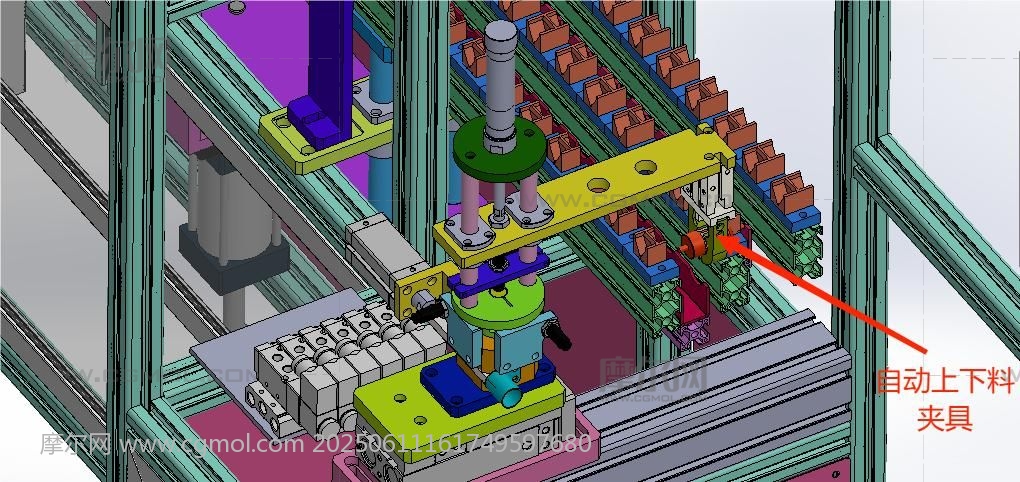

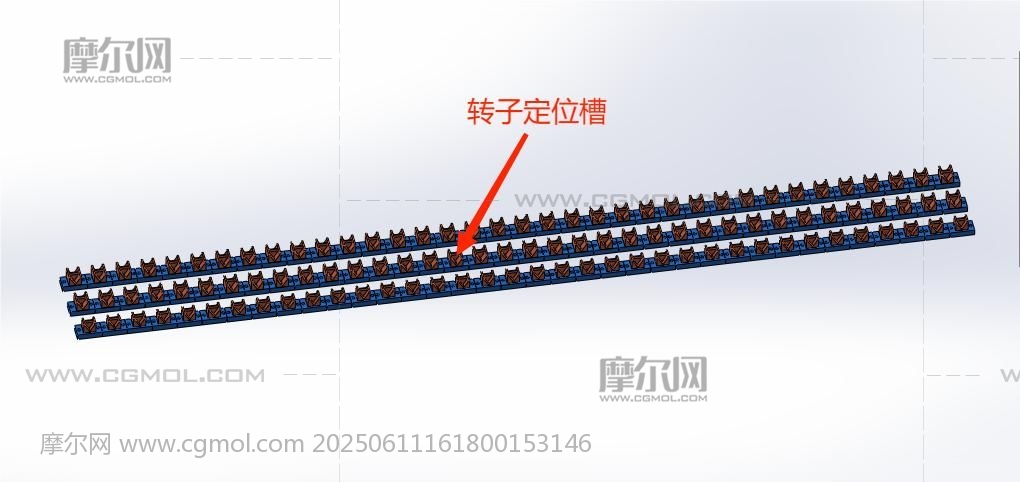

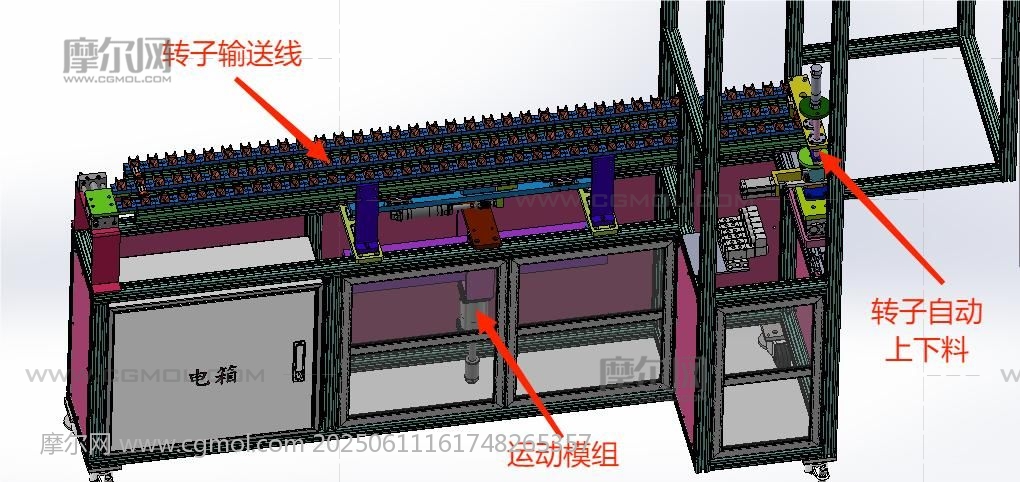

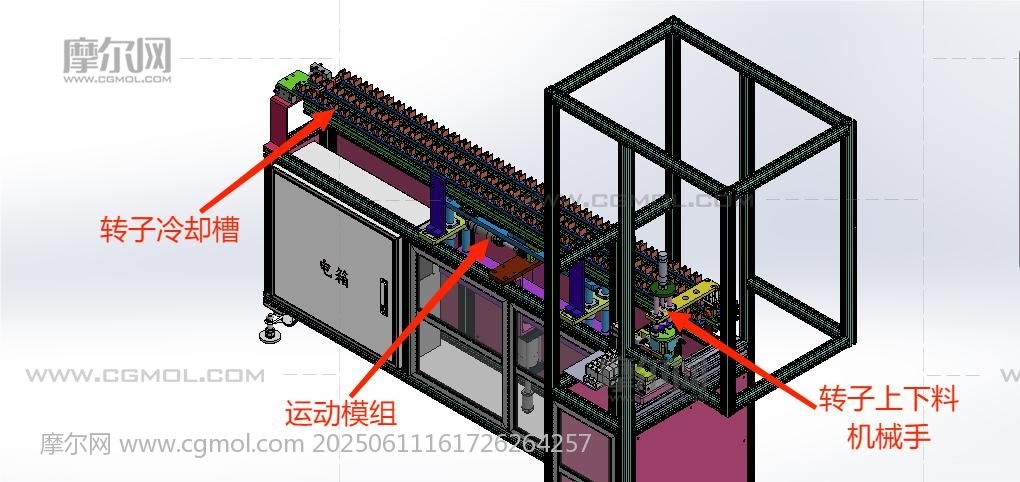

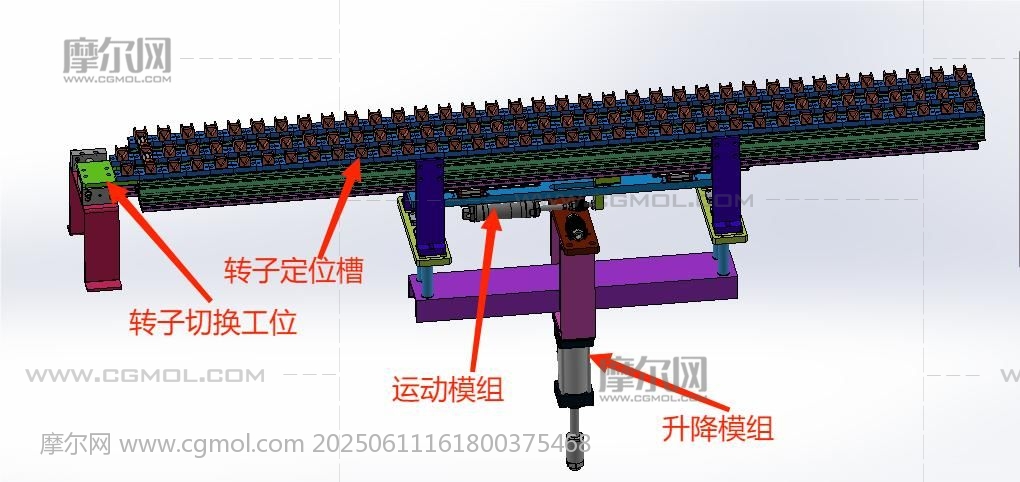

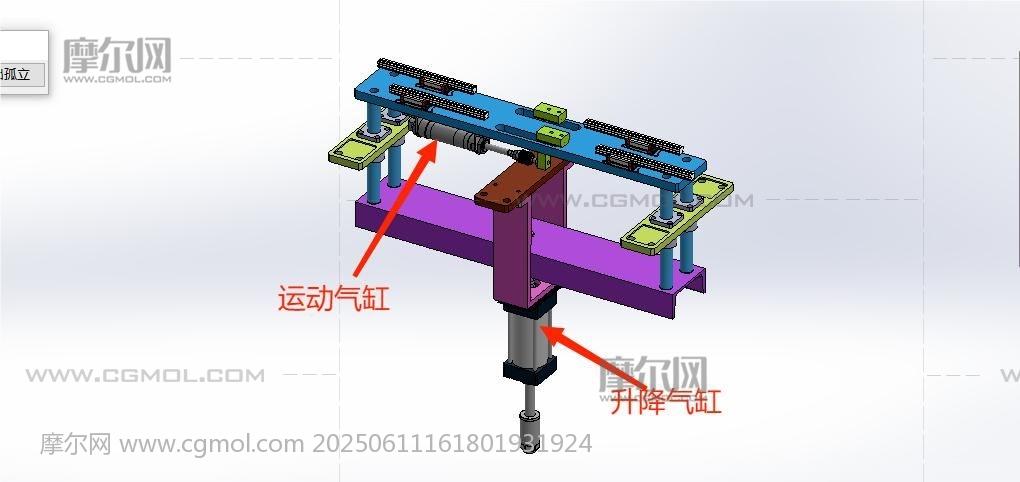

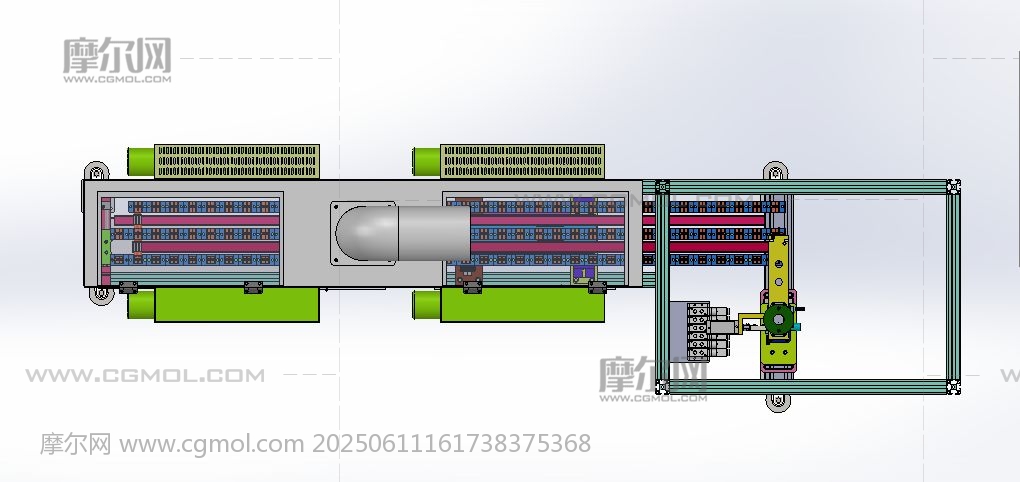

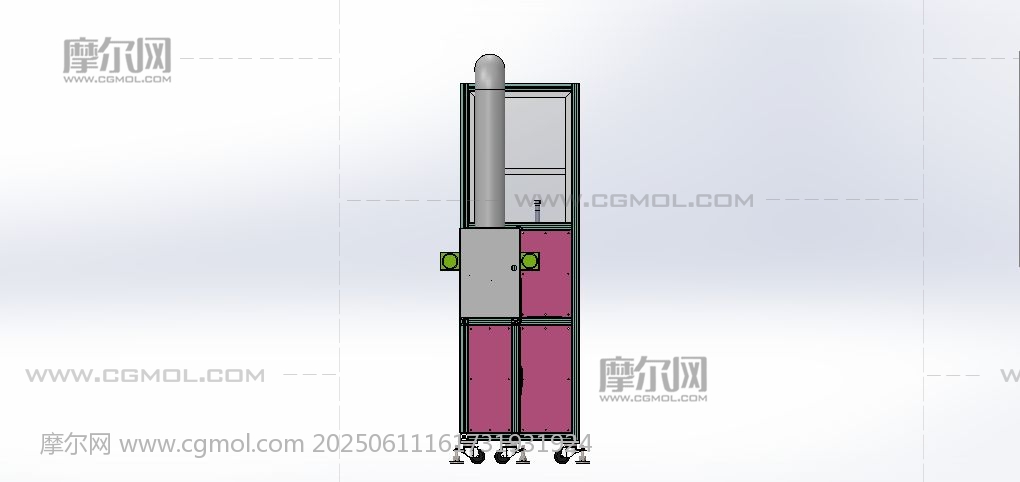

转子自动线注塑冷却降温机 设计思路：转子生产线第六道工序——转子冷却 利用强力鼓风机对刚完成注塑的转子进行冷却，冷却机是由转子进入和输出两个送料机构组成，送料机构是用气缸步进送料方式，每完成一个动作返回至原来位置继续送料，冷却机可以存储70个转子，转子经过冷风区域可以实现快速降温，降温区域安装抽废气装置，转子的进料和出料是由机械手夹具完成。 转子自动线注塑冷却降温机结构介绍：主体机架部分、安全防护栏、转子进料和输出机构、冷却系统、转子自动上下料机械手夹具、抽废气系统和电气控制系统组成，各组件结构具体构造如下： 1，主体机架部分：由底板、铝型材机架组成； 2，安全防护栏：由安全光栅和铝型材机架组成； 3，转子进料和输出机构：由转子定位座、升降开槽板、气缸和升降机构组成； 4，冷却系统：由强力风机、防护罩组成； 5，转子自动上下料机械手夹具：由夹抓、夹紧气缸、旋转机构和气缸组成； 6，抽废气系统：由抽风罩和风机组成。 程序控制系统：设备有8个气缸，使用PLC可编程控制器可以实现设备的正常运作。 工作原理：当转子从注塑机完成注塑后，通过流水线输送到冷却机工，冷却机前端的机械手夹具把转子夹取放入到冷却机进料机构，进料机构会把转子一个一个地往冷却区域前进，进过冷风区域后，转子由高温状态变成低温，经过出料机构输出到冷却机前端，机械手夹具把转子重新夹取送回原来的流水线上。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款转子自动线注塑冷却降温机。
