作品详细信息
-
文件格式：X_T文件版本：solidworks2019
材质：
贴图：
绑定：
动画：
打印：
大小：19.07MB

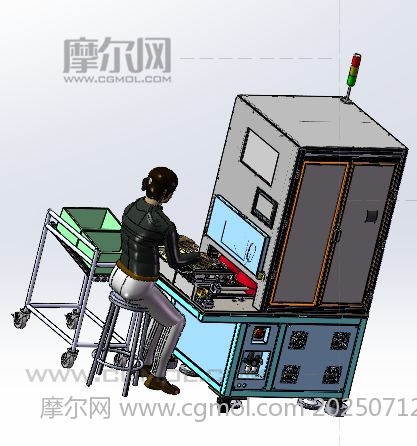

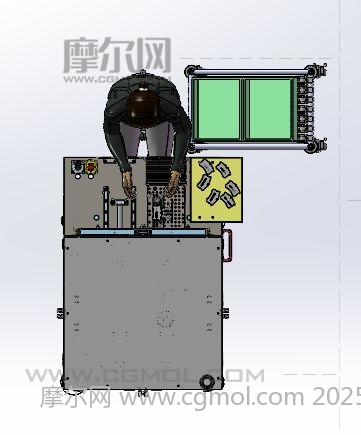

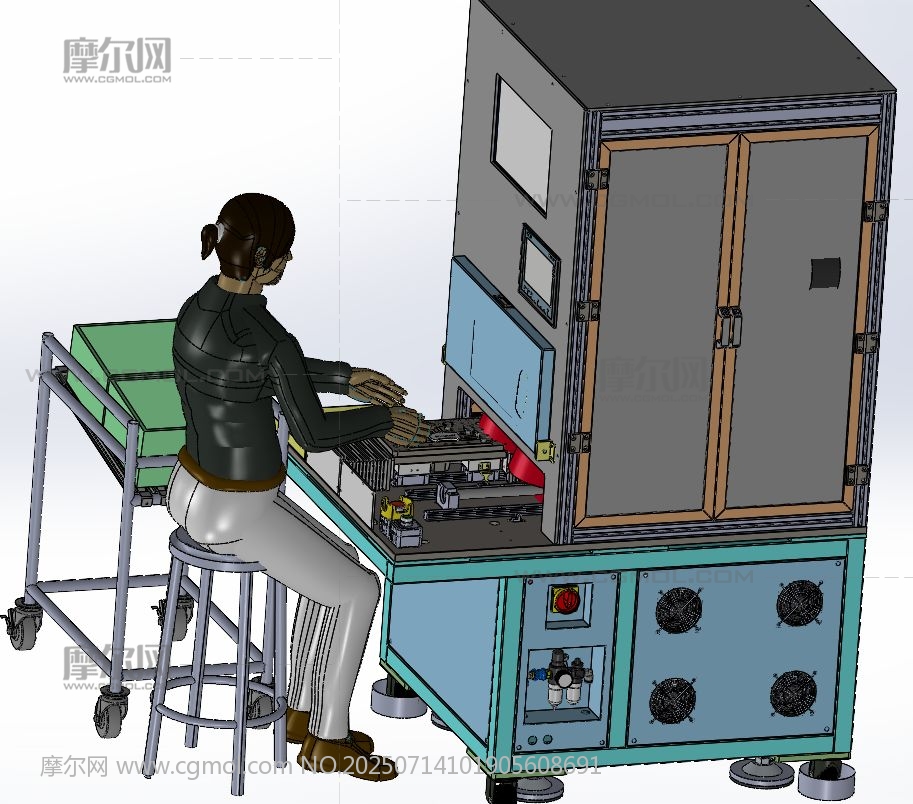

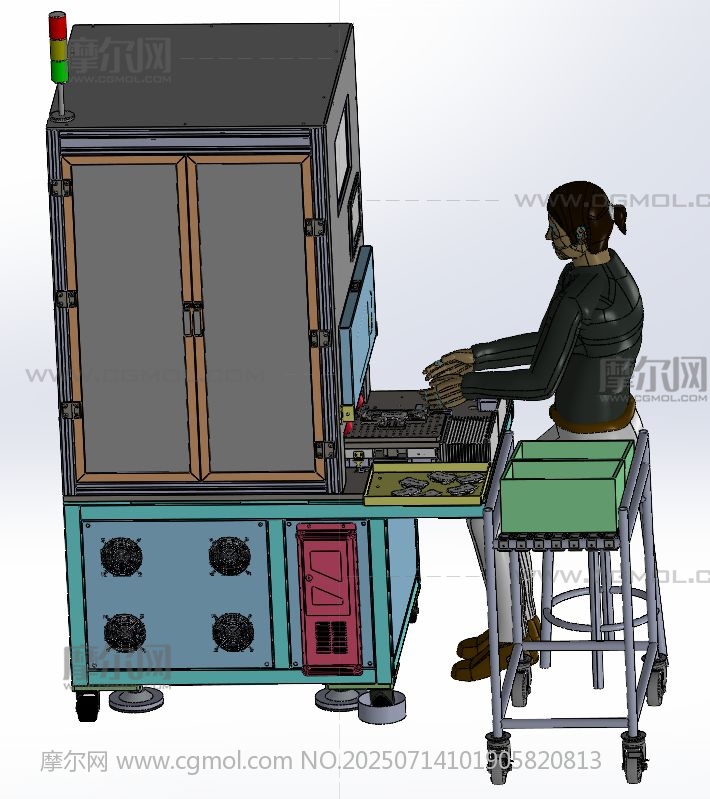

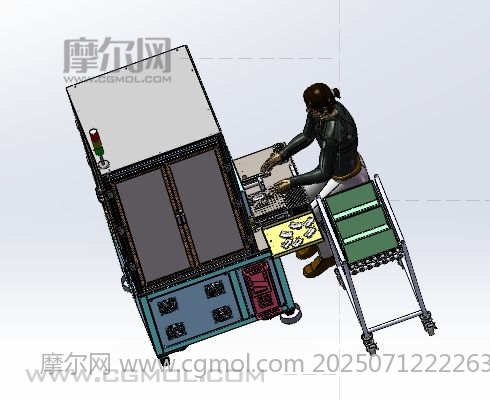

- 模型说明：双工位旋铆机是一种采用双工位模式进行铆接加工操作的设备。 双工位旋铆机通过设计三坐标体系来实现对汽车锁盖上的止动爪和卡板与盖板之间的铆接位置变换操作，具体的三坐标体系第一方向位移机构用于控制旋铆头组件在z轴方向上的位移，第二方向位移机构用于控制旋铆头组件在y轴方向上的位移，第三方向移动机构用于控制工件安装板在x轴方向上的位移，在实际操作过程中，所设置的两组以上的第三方向位移机构中的一组工件安装板上通过夹具固定待铆接零件并控制工件安装板沿x轴方向位移至铆接工位进行铆接加工，第二方向位移机构带动第一方向位移机构和旋铆头组件沿y轴方向位移至定点的加工工位，旋铆头组件驱动旋铆头旋转并向下位移进行铆接加工操作，而另一组第三方向位移机构上的工件安装板可控制其沿x轴位移远离铆接工位，操作人员进行上料或下料操作
