作品详细信息
-
文件格式：SLDASM文件版本：solidworks2016
材质：
贴图：
绑定：
动画：
打印：
大小：7.79MB

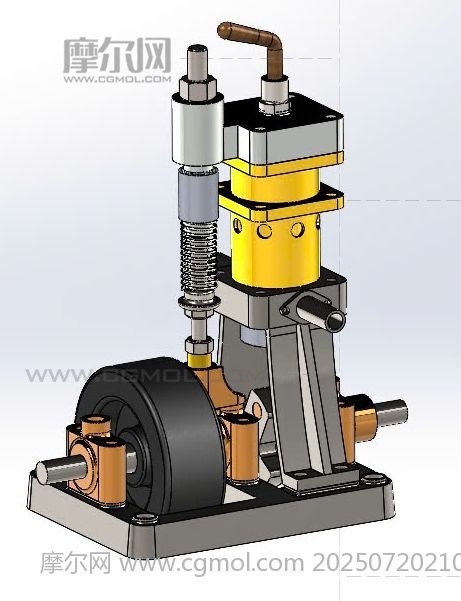

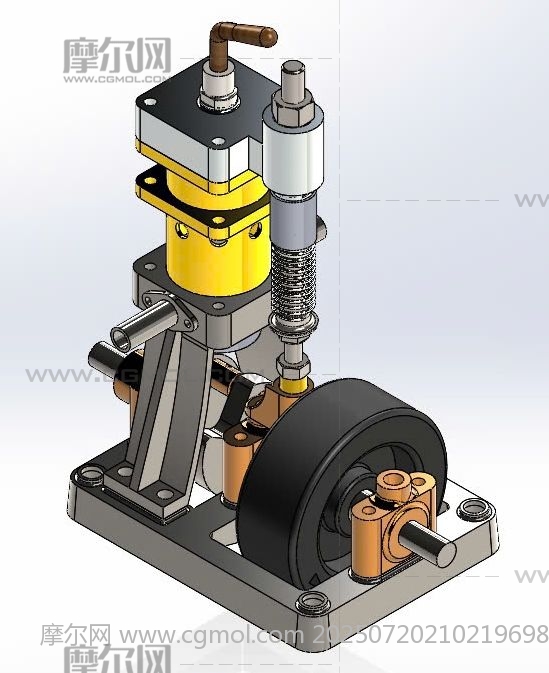

- 模型说明：带提升阀的高速单流蒸汽机是一种特殊的蒸汽动力装置，它采用单一流向的蒸汽流动方式，并配备了提升阀来控制蒸汽的进出。 单流式蒸汽机使用的蒸汽在汽缸的每一半都只向一个方向流动。蒸汽进入通常由凸轮轴操作的提升阀（与内燃机中使用的提升阀类似）来控制。进气阀在冲程开始时达到最小的膨胀量时打开，接纳蒸汽。在曲轴循环的一段时间内，蒸汽被接纳，然后提升阀的入口被关闭，允许蒸汽在冲程中继续膨胀，驱动活塞。在接近冲程结束时，活塞将揭开一个环形的排气口，径向安装在气缸的中心。这些端口通过一个和连接到器，将腔内的压力降低到大力以下，导致快速排气。的持续旋转使活塞移动
