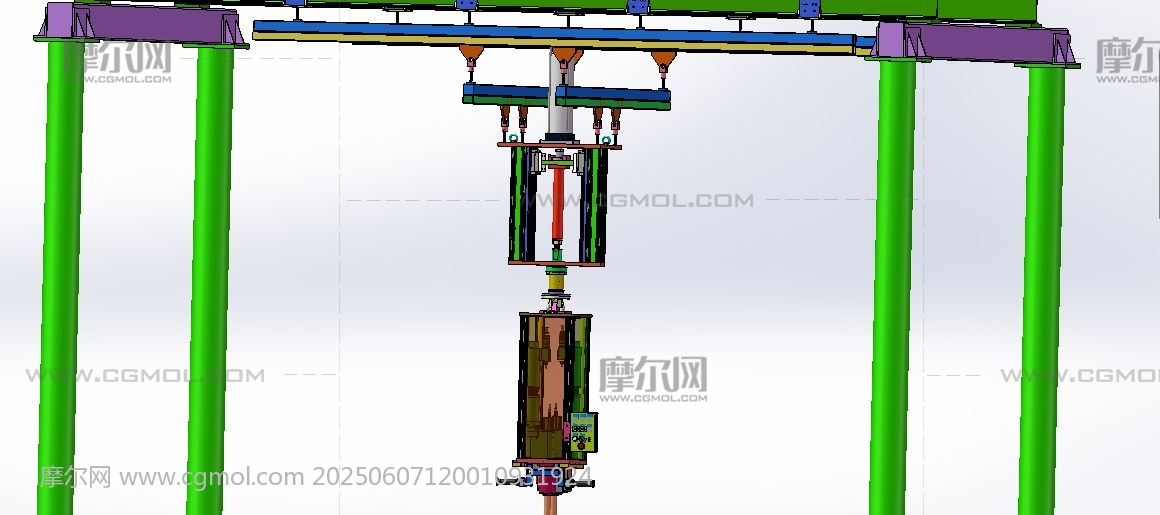

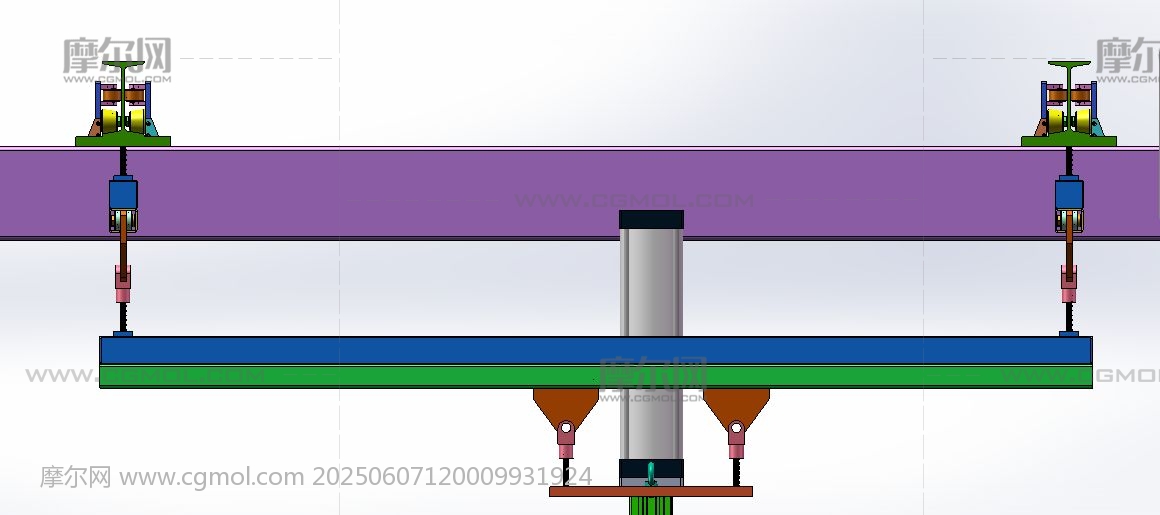

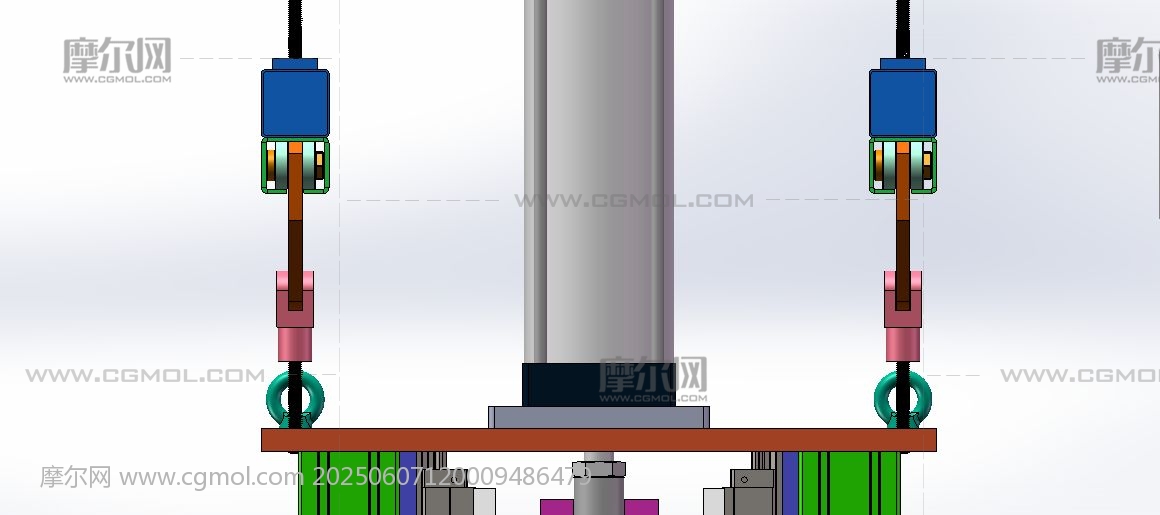

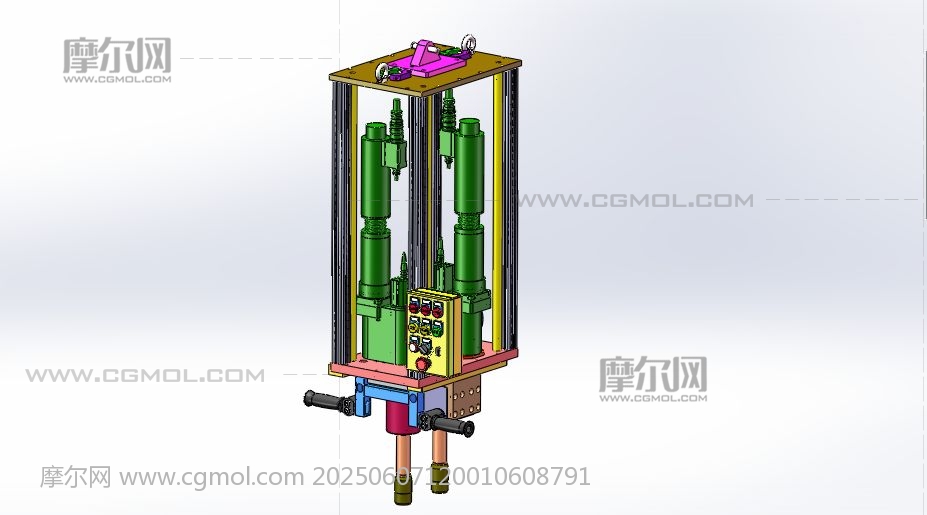

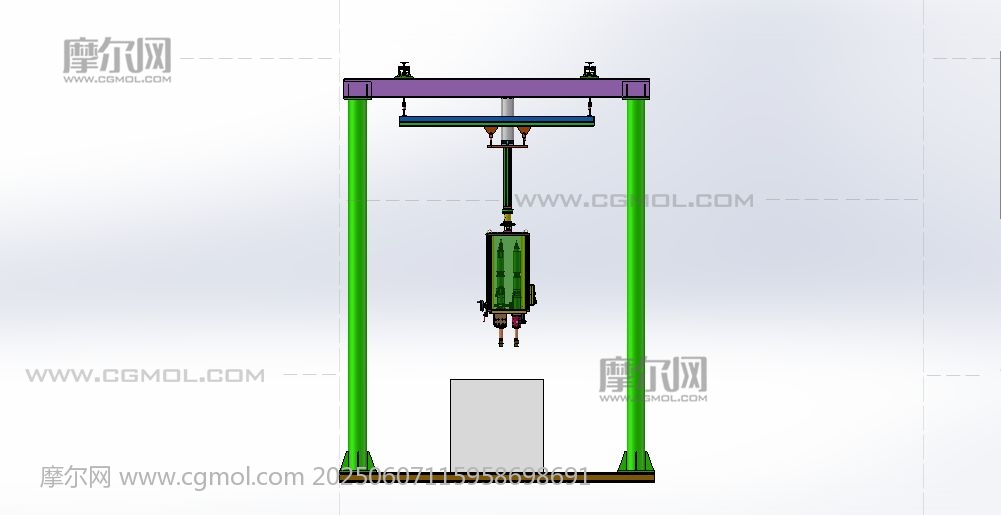

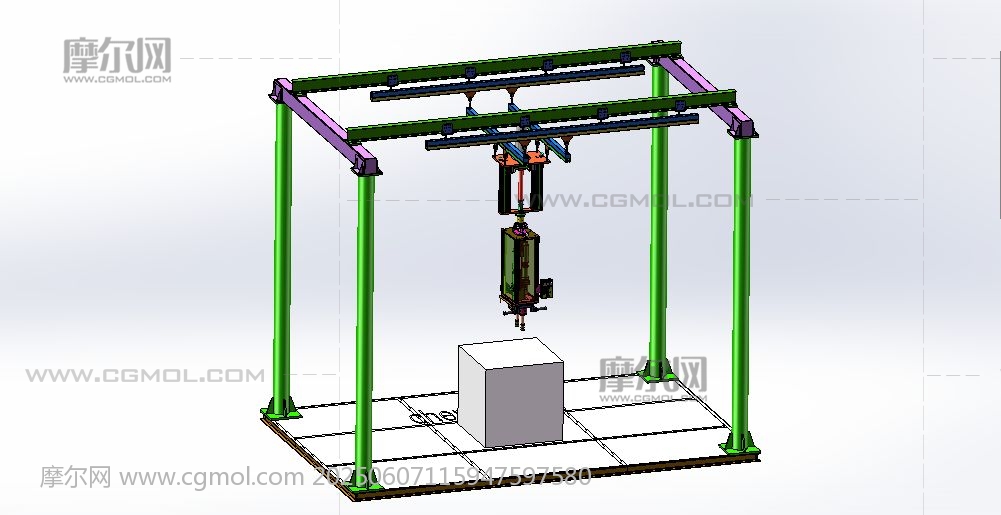

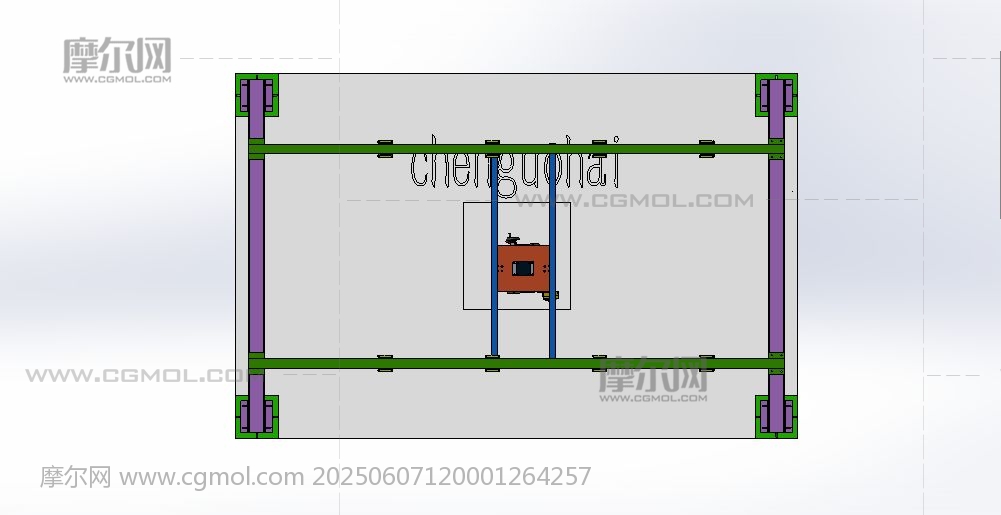

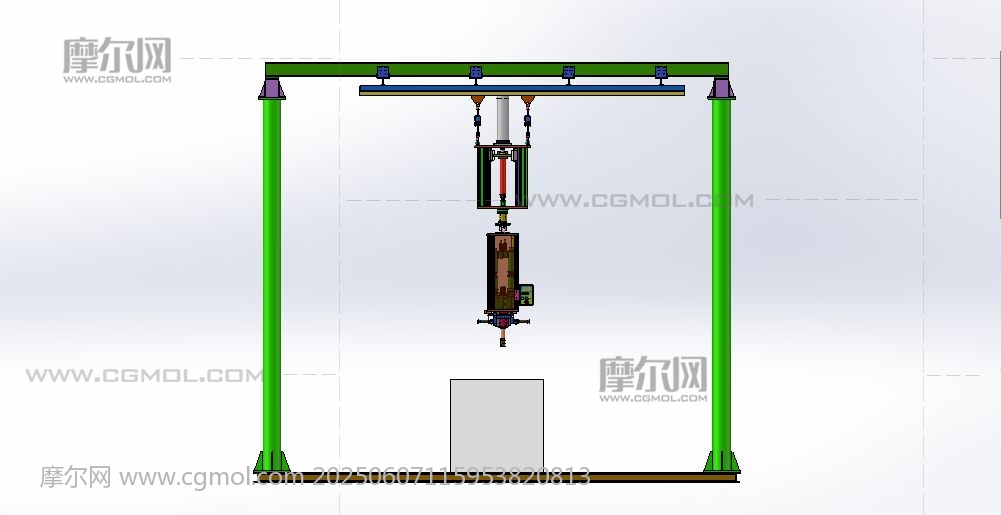

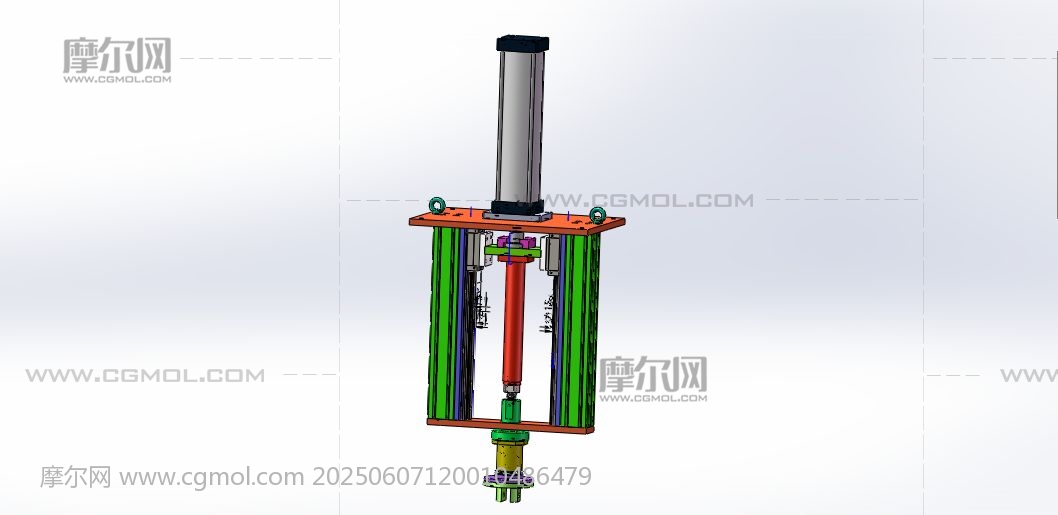

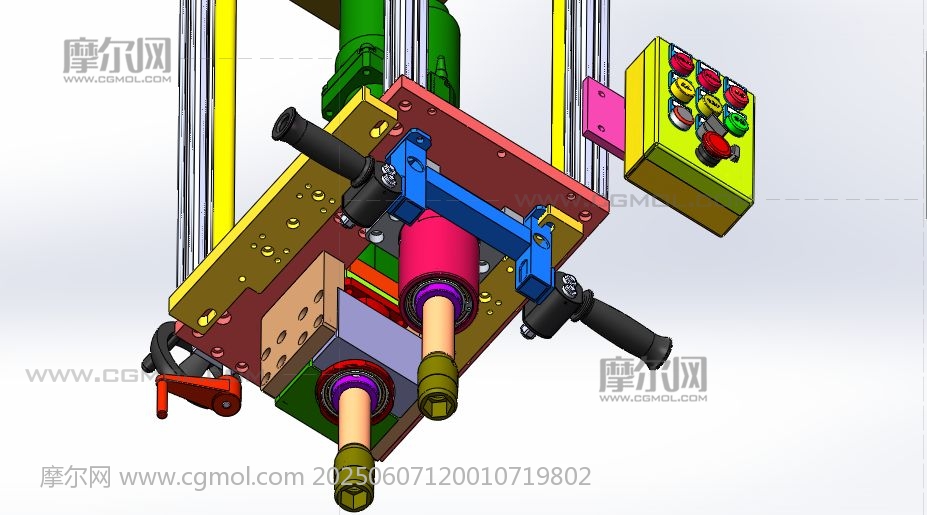

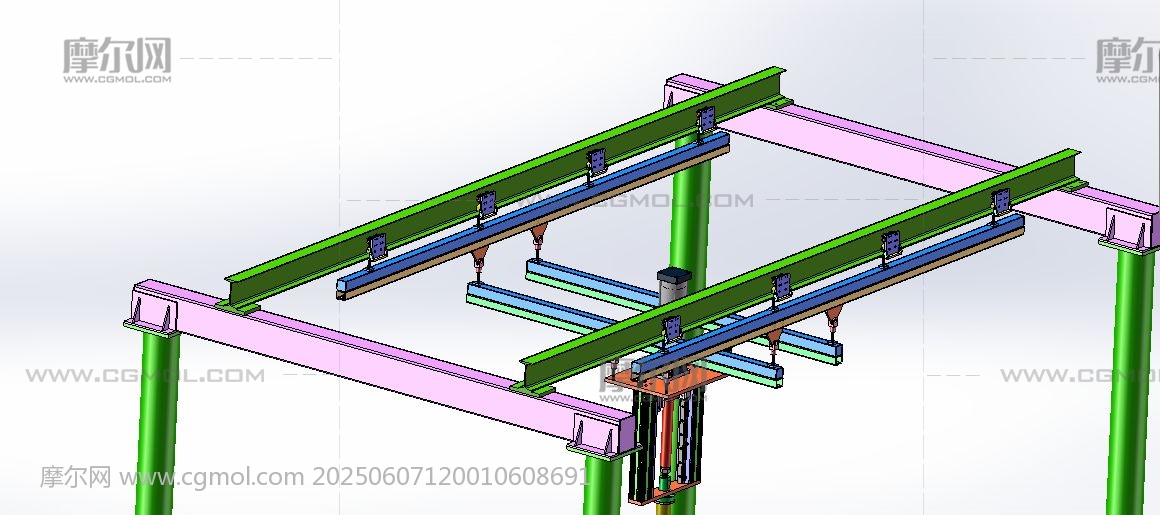

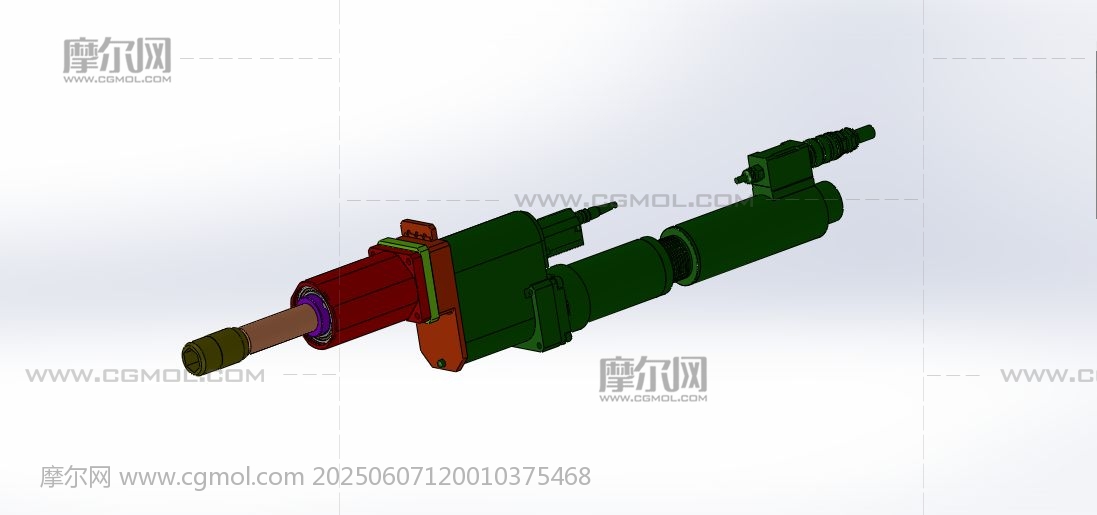

汽车驱动桥螺栓锁紧设备 设计思路：螺栓拧紧枪头悬吊，安装在航吊架子上面，可以在X Y轴方向移动，设备尺寸大小：长度5250mm、宽度为3400mm、高度为4530mm，汽车驱动桥放置在设备底座上面，人工可以拉动螺栓拧紧枪头到对准螺栓的位置，操作按键可以开启设备。 汽车驱动桥螺栓锁紧设备结构介绍：设备防护罩、航吊架子、滑轮运动机构、气动升降机够、螺栓拧紧电批组件和电气配件构成，各组件结构具体构造如下： 1，航吊架子：由底座、立柱和导轨支架组成； 2，滑轮运动机构：由导轨和导轮机构组成； 3，气动升降机够：由导轨和气缸组成； 4，螺栓拧紧电批组件：由电批和螺栓套筒组成。 程序控制系统：设备有1个气缸动作，螺栓拧紧电批2个，使用PLC控制器可以实现设备的正常运作。 工作原理：汽车驱动桥放置在固定模具上，人工拉动拧紧电批对准需要拧紧的螺栓位置，操作按键，螺栓拧紧电批在气缸作用下套紧螺栓，再次按键启动拧紧电批工作。 图纸为solidworks 2018版本设计，一款汽车驱动桥螺栓锁紧设备。
