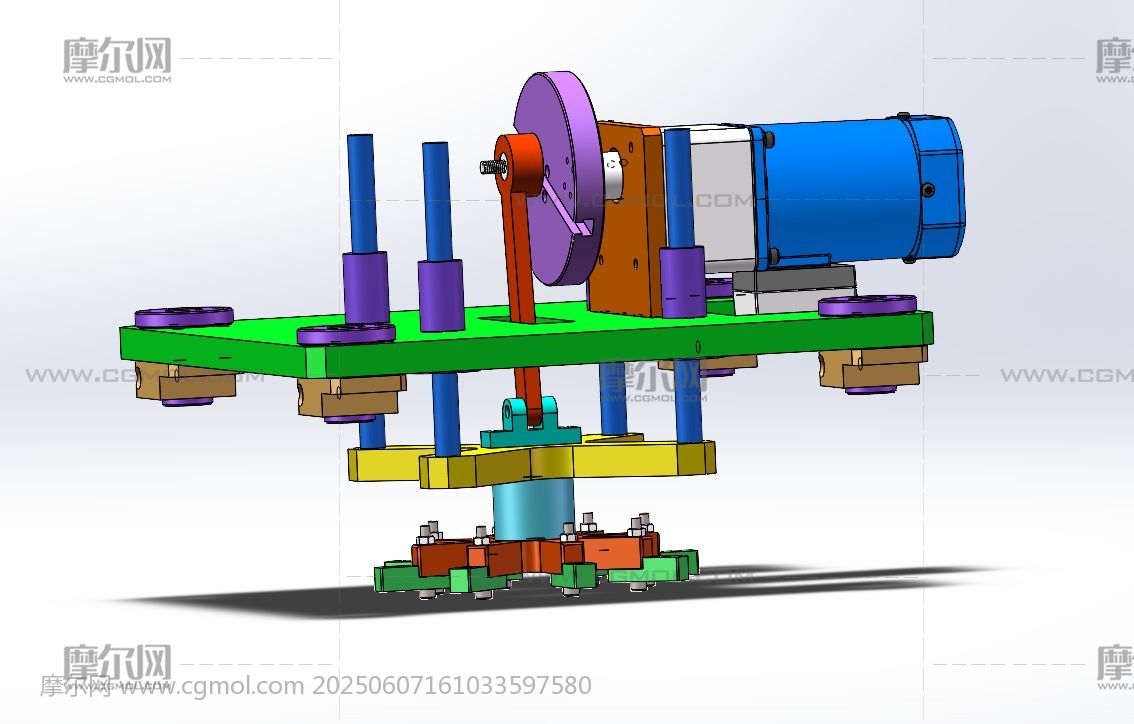

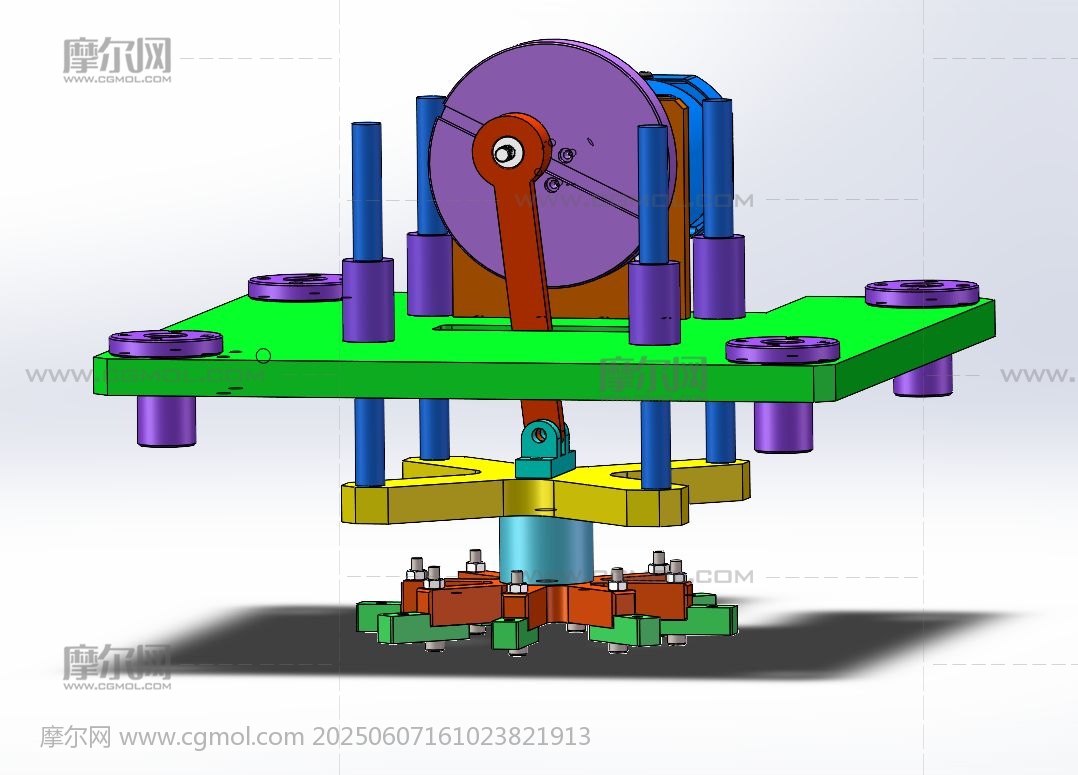

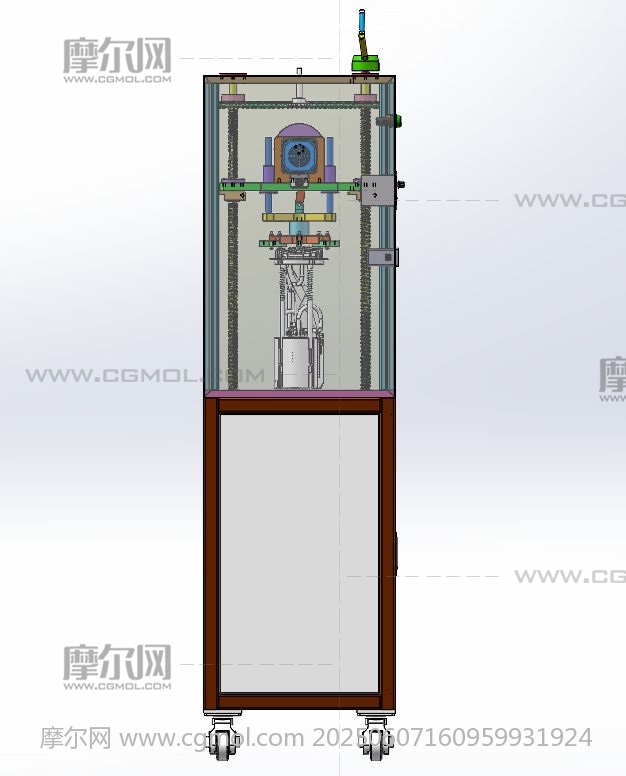

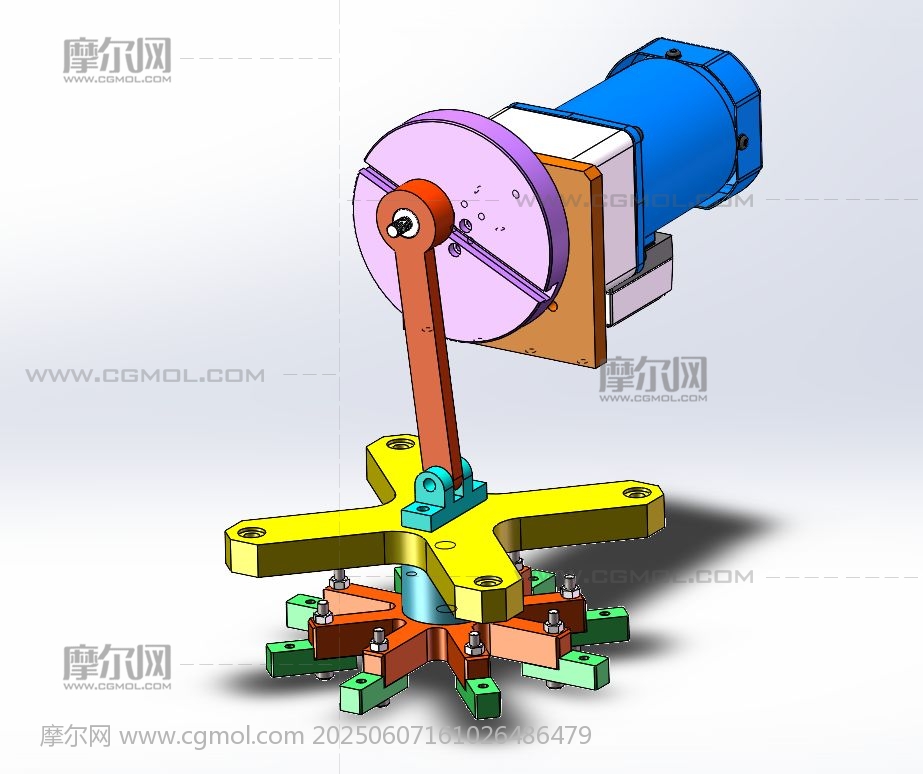

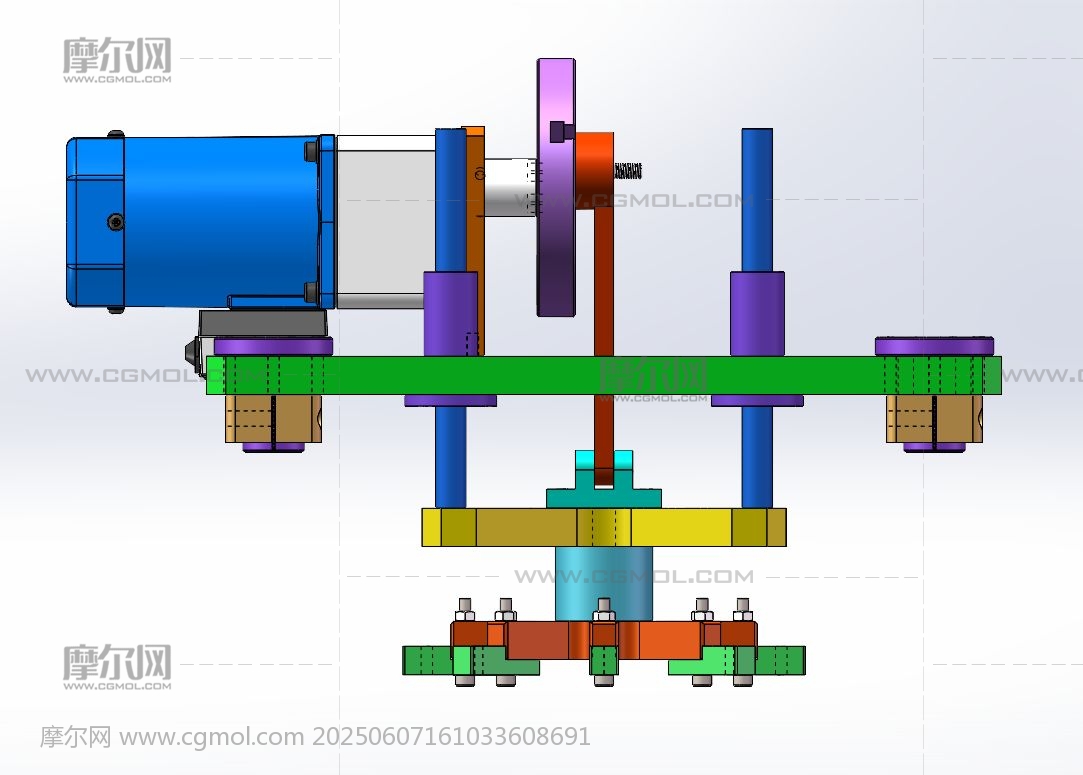

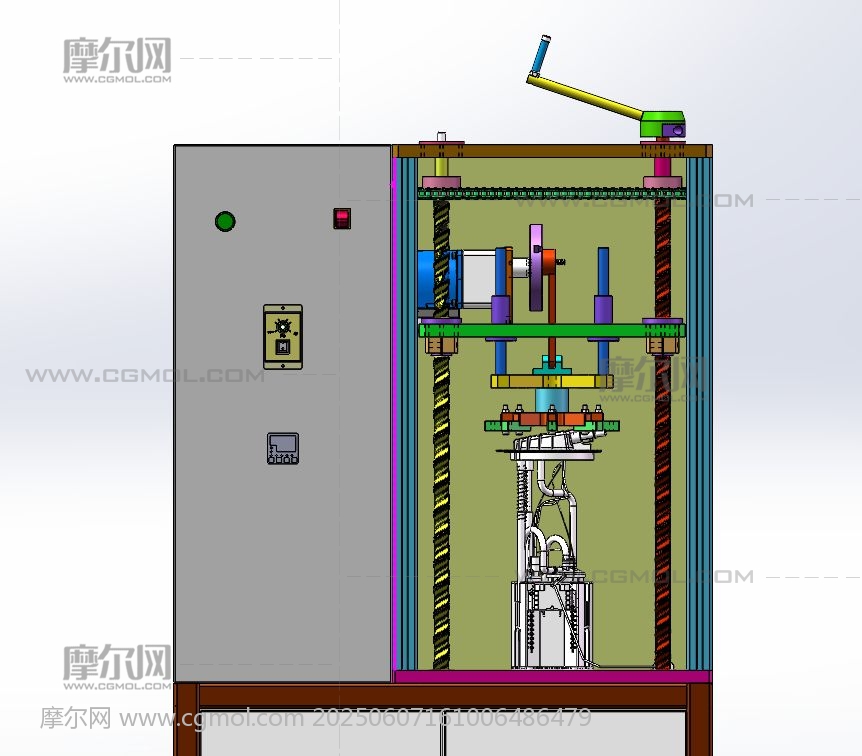

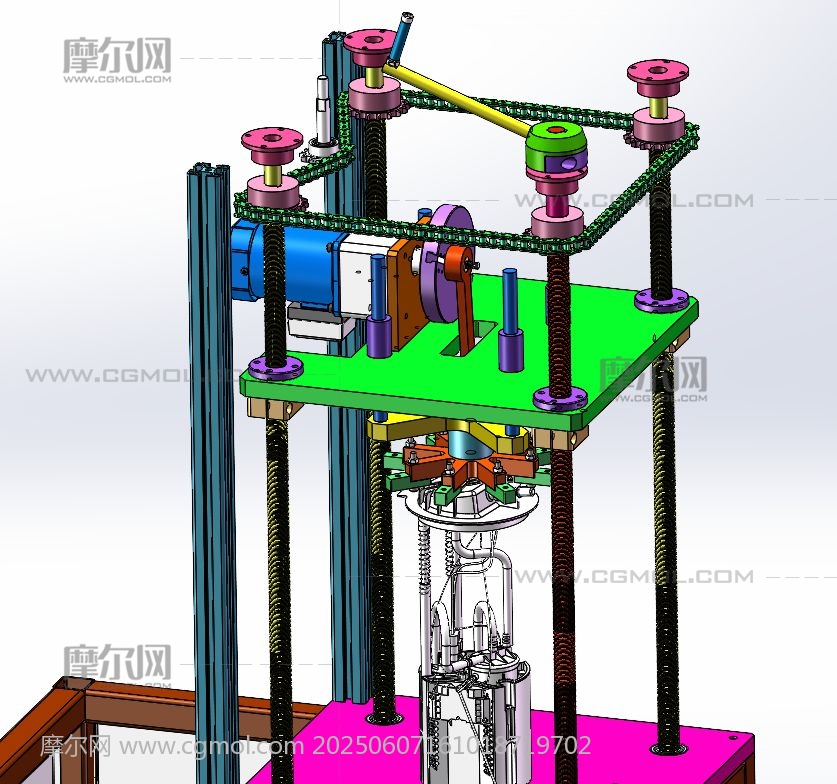

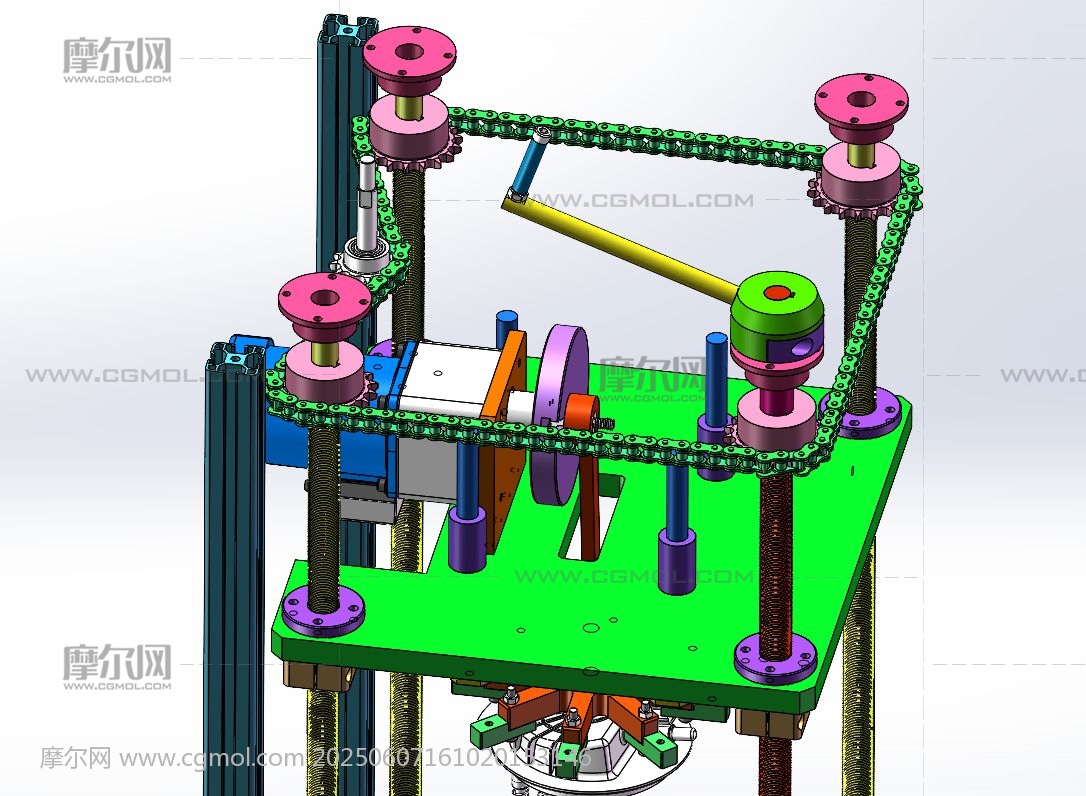

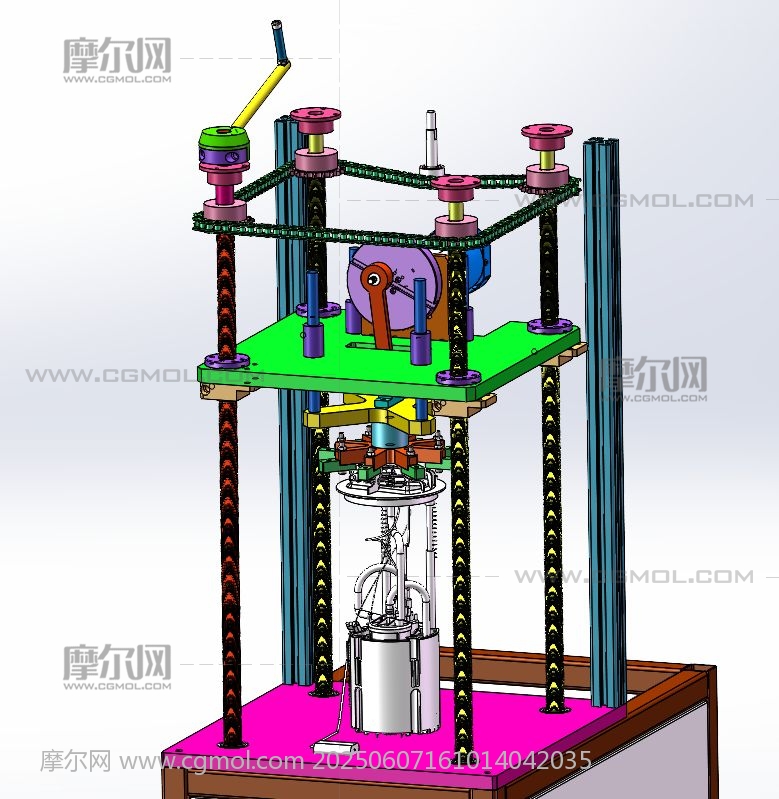

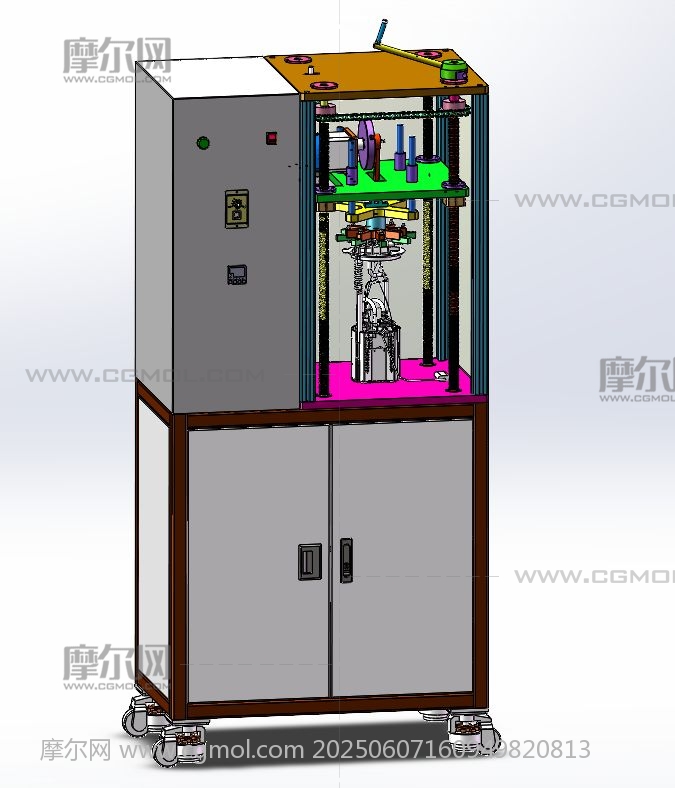

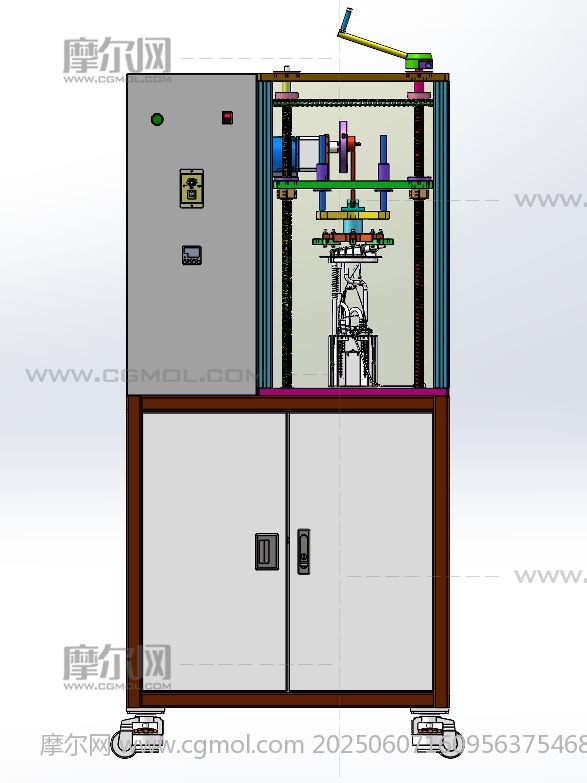

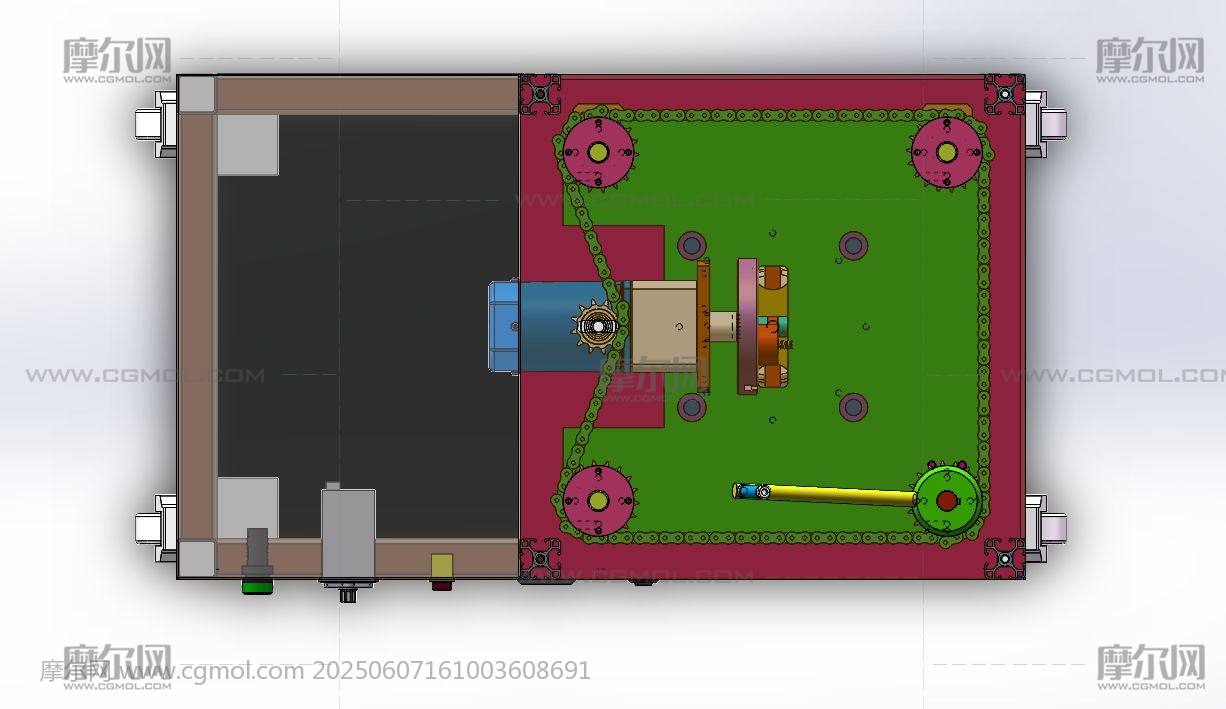

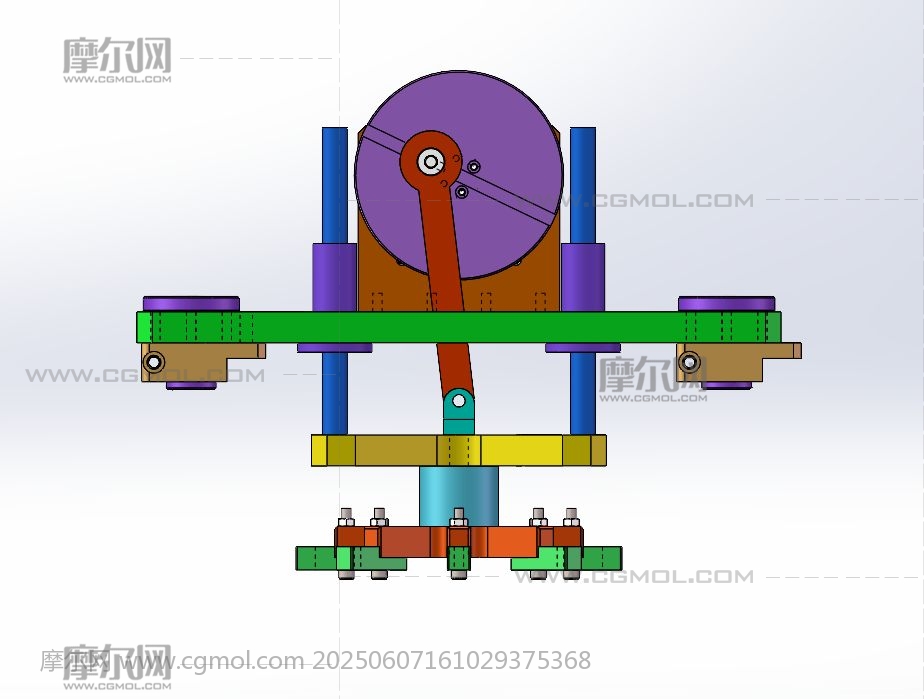

疲劳耐压测试机 设计思路：耐压测试设备，往复上下压测试工件，测试燃油泵法兰抗耐压性能。往复下压运动机构是由一个偏心轮和连杆的一个曲柄连杆机构，曲柄连杆机构安装压力传感器，安装压板，压板下压力作用在测试工件上；偏心轮由电动机驱动旋转，可以通过调速器来调节电机的旋转速度，改变下压测试的速度。由触摸屏设置参数和显示当前的测试数据。设备可以根据测试产品的高度来调节测试压板的高度。 疲劳耐压测试机结构介绍：主体机架部分、安全防护栏、往复下压运动机构、导向机构、高度调节机构和电气控制系统组成，各组件结构具体构造如下： 1，主体机架部分：由底板、铝型材机架组成； 2，安全防护栏：由安全光栅和铝型材机架组成； 3，往复下压运动机构：由减速电机、偏心轮组件、连杆机构、压板和压力传感器组成； 4，导向机构：由导柱和直线轴承组成； 5，高度调节机构：由丝杆传动机构、链传动机构和操作手轮组成。 程序控制系统：1个电机和触摸屏，使用PLC可编程控制器可以实现设备的正常运作。 工作原理：人工把测试的产品固定在耐压测试工作台上，固定好产品，启动设备开始测试，一直测试到产品出现疲劳损坏为止，设备会记录测试的基本参数：速度、压力和时间。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款疲劳耐压测试机。
