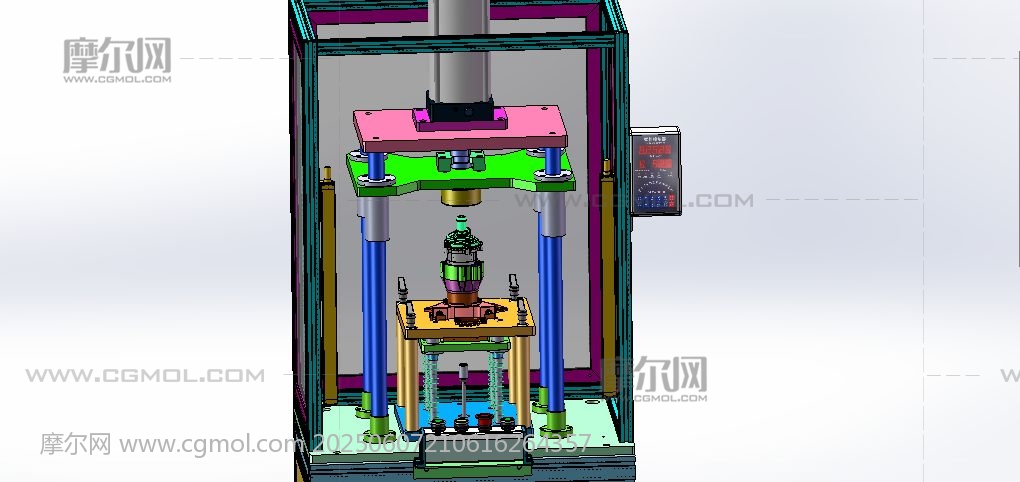

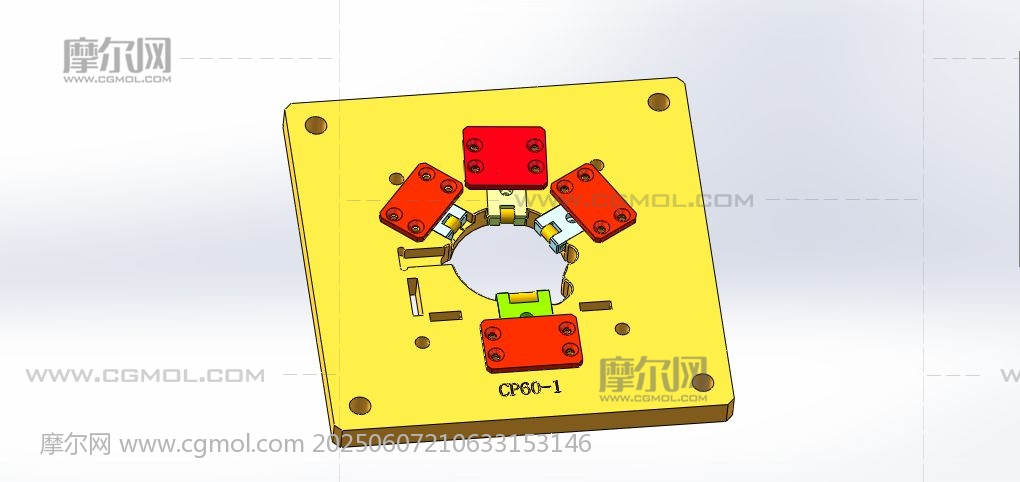

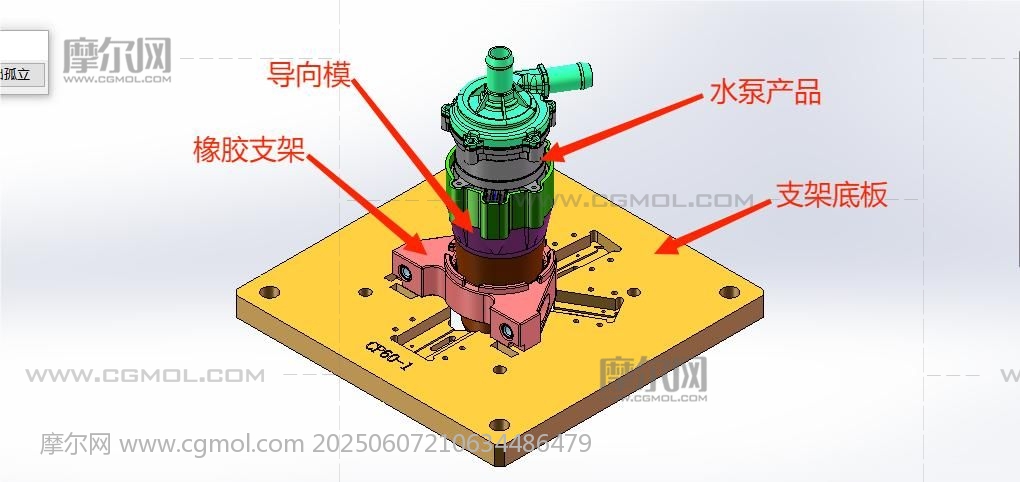

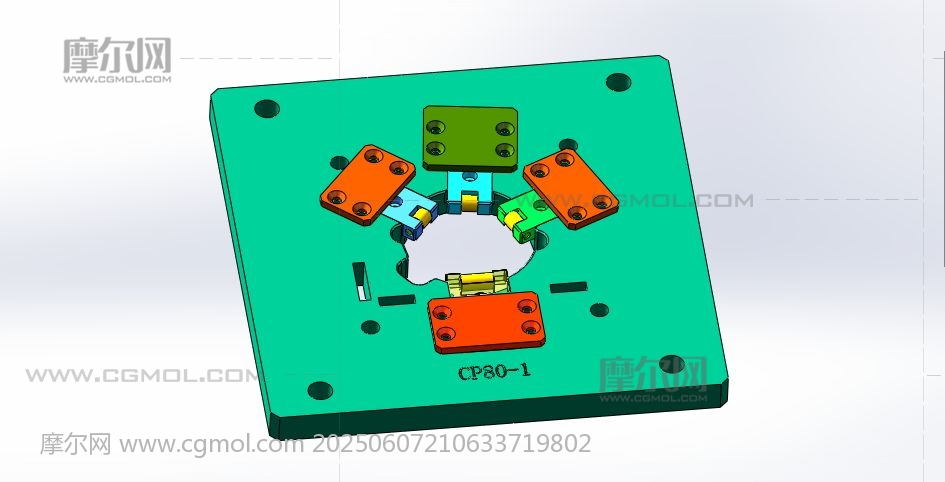

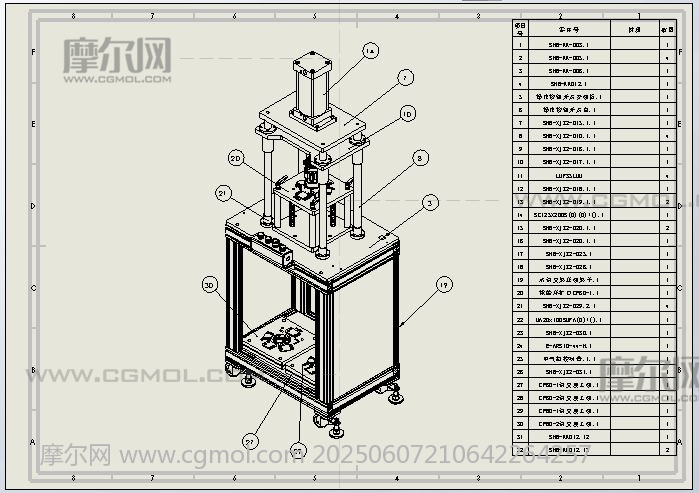

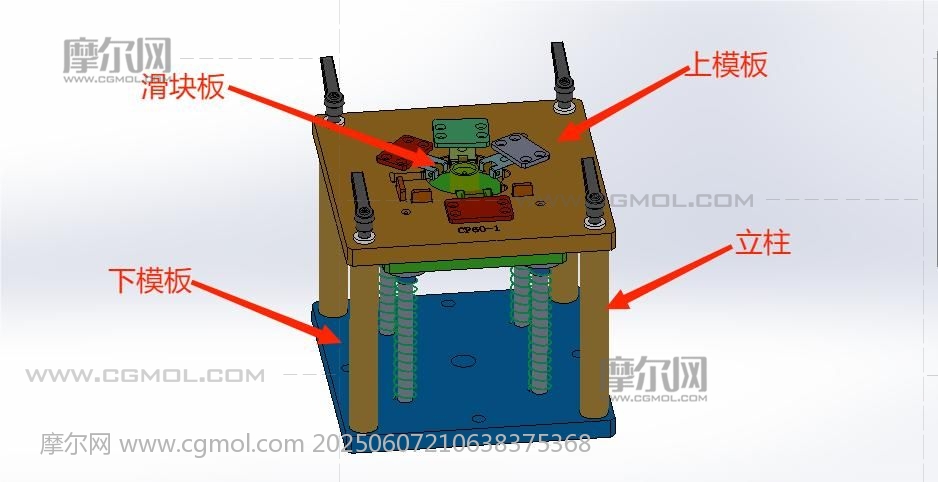

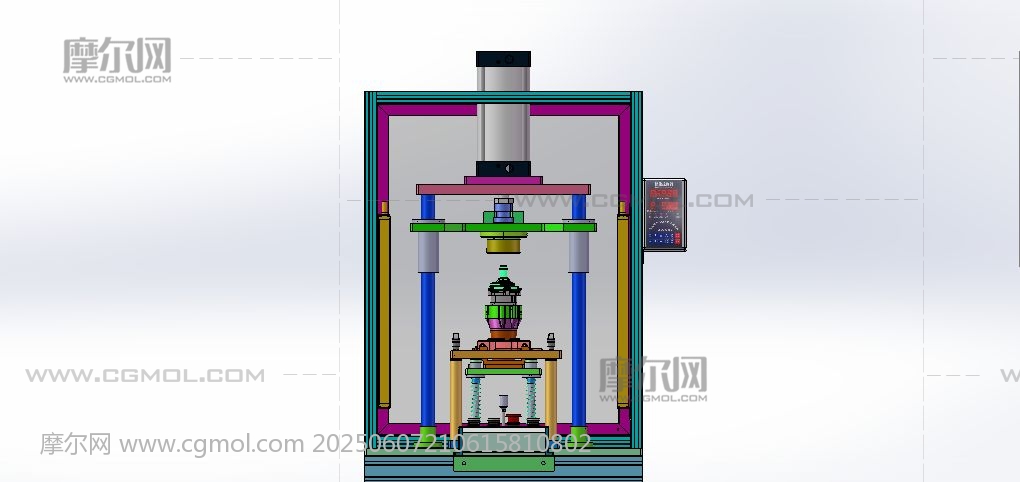

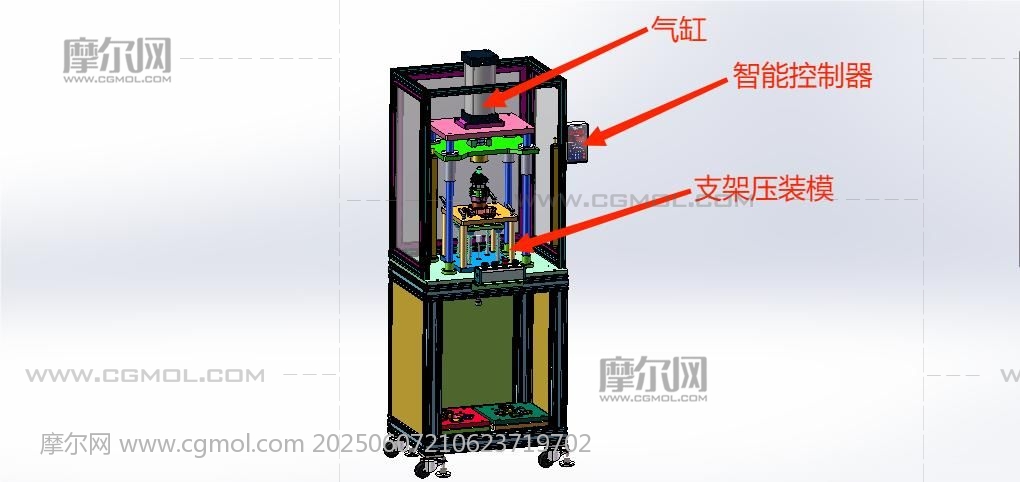

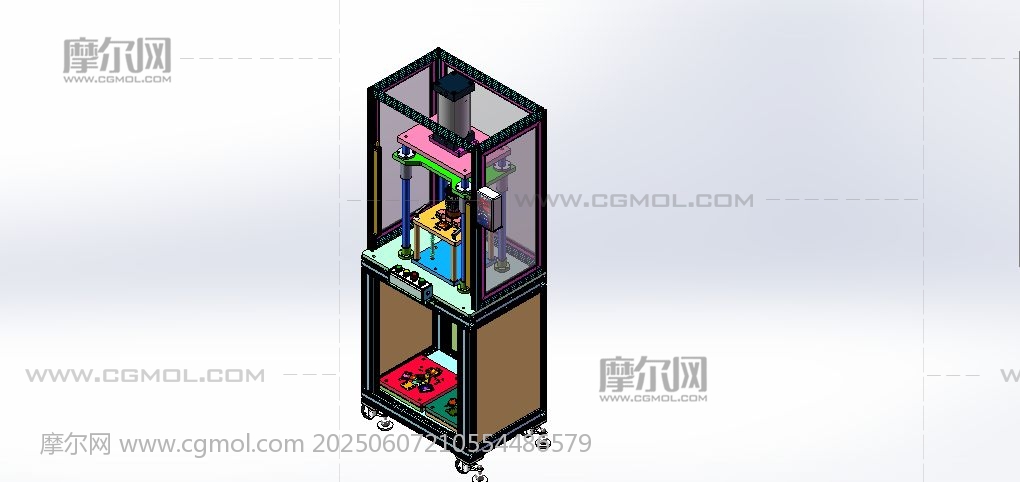

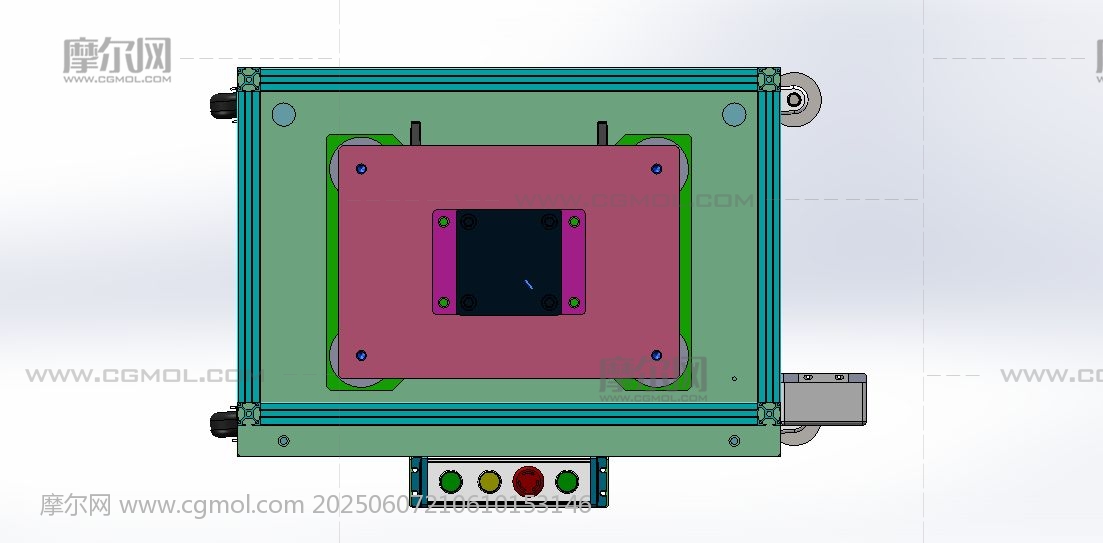

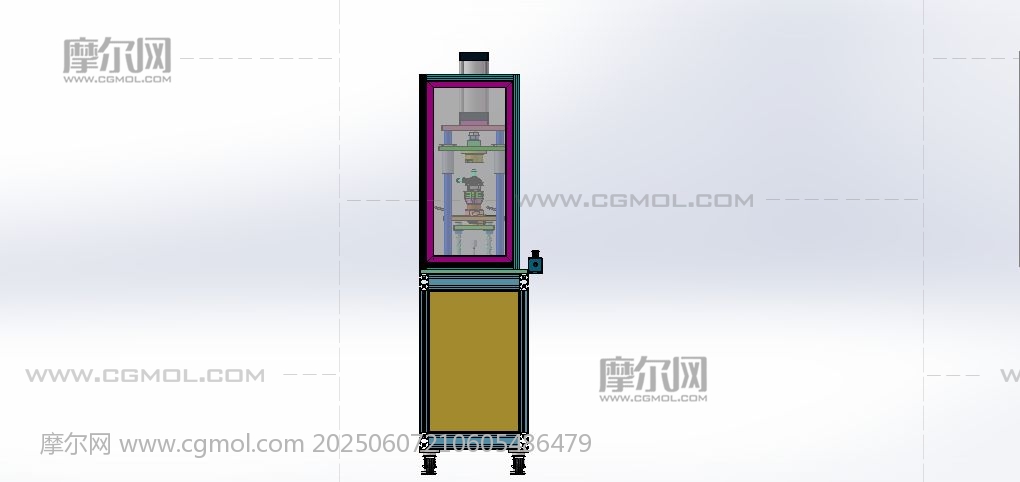

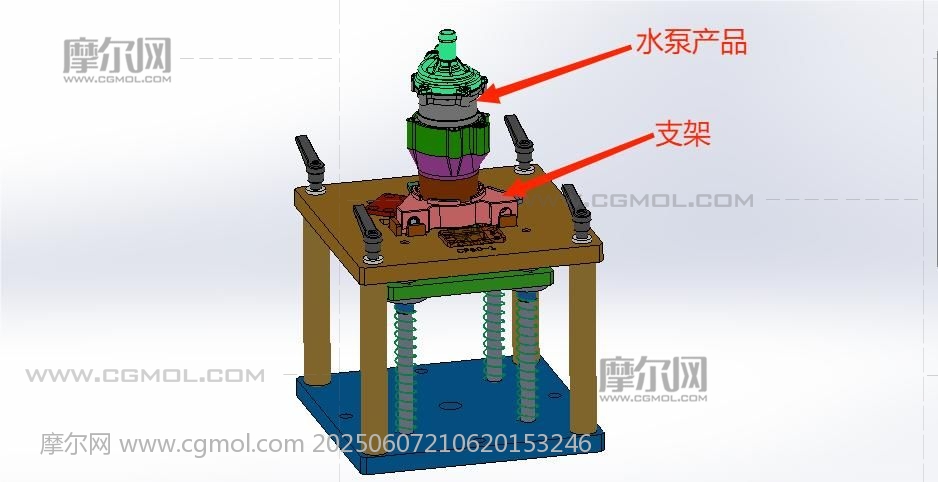

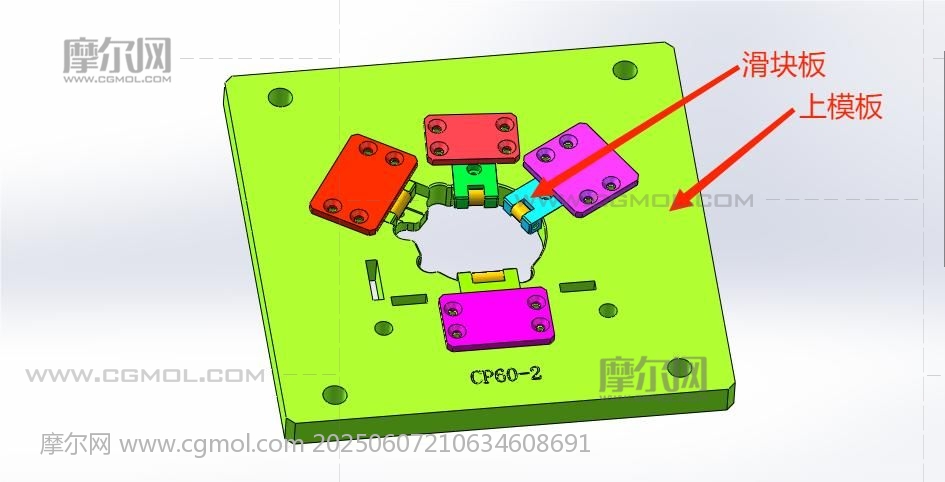

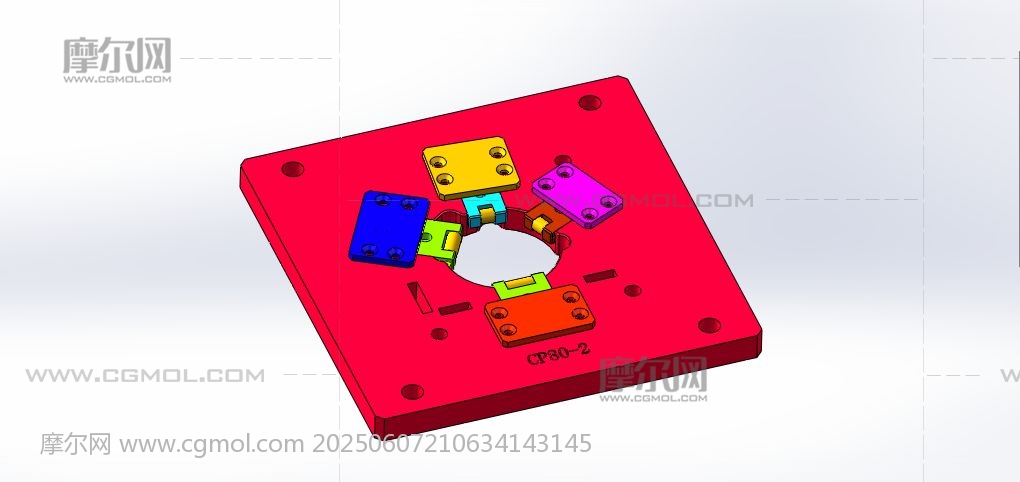

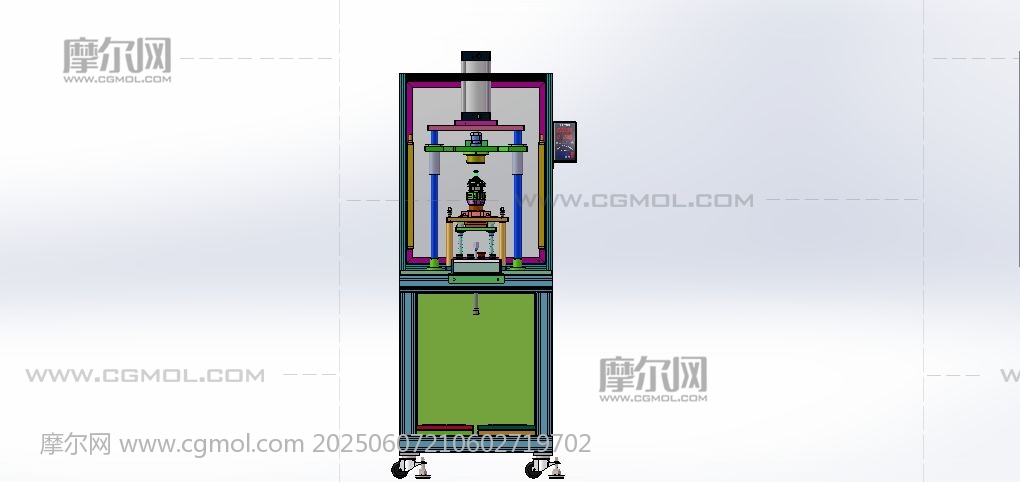

新能源汽车水泵橡胶环支架压装机 设计思路：这是新能源汽车水泵组装线的第十八道生产工序——新能源汽车水泵橡胶环支架压装。 水泵需要安装在汽车里面，需要安装水泵固定支架。支架的材质为橡胶，形状为整体环状闭环状态，由于橡胶具有一定的弹性，可以采用导向压装的方式可以完成压装。由于安装的方向位置不同、产品的规格也不相同，一共有4种安装状态，所以压装模需要做成可以更换的4种工装模具，方便更换；上压模可以旋转调整方向角度。 新能源汽车水泵橡胶环支架压装机结构介绍：设备防护罩、压装模主体模架、压装下模板、压装上模、气缸、智能控制器和电气配件构成。 程序控制系统：设备有两个气缸动作，使用PLC控制两个气缸动作。 工作原理：确认前十七道工序完成后，首先人工把水泵固定支架放入对应的压装模板上定好位，再把水泵产品放入设备压装导向模上，确认产品放置无误后，按下启动开关，压装上模在压装气缸下压作用下，把水泵产品下压直到固定支架完全套合在水泵壳体的安装位置上。
