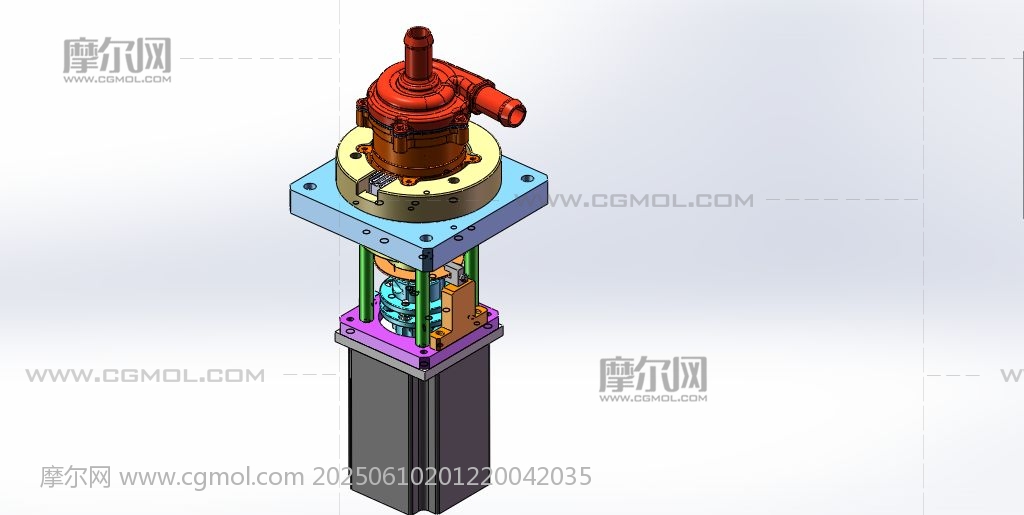

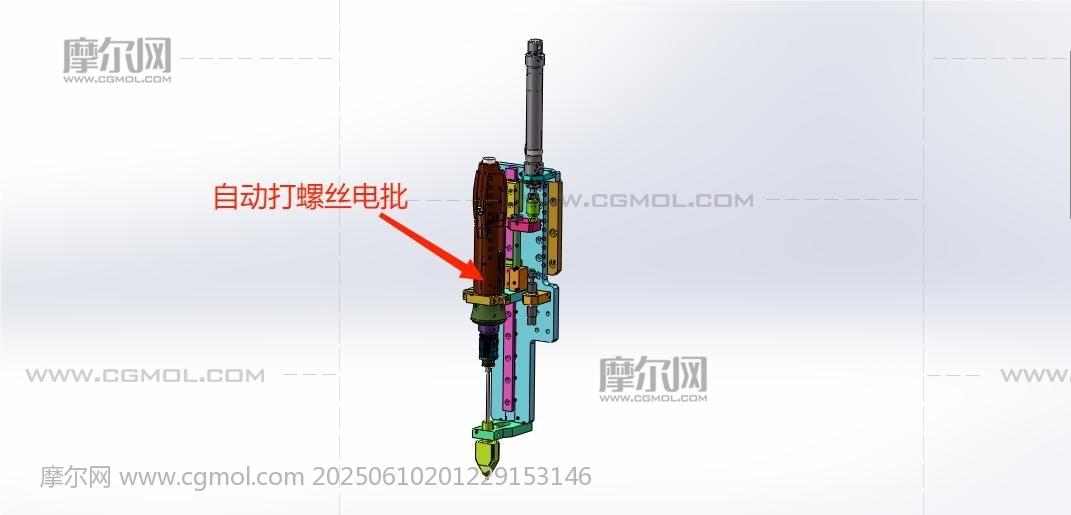

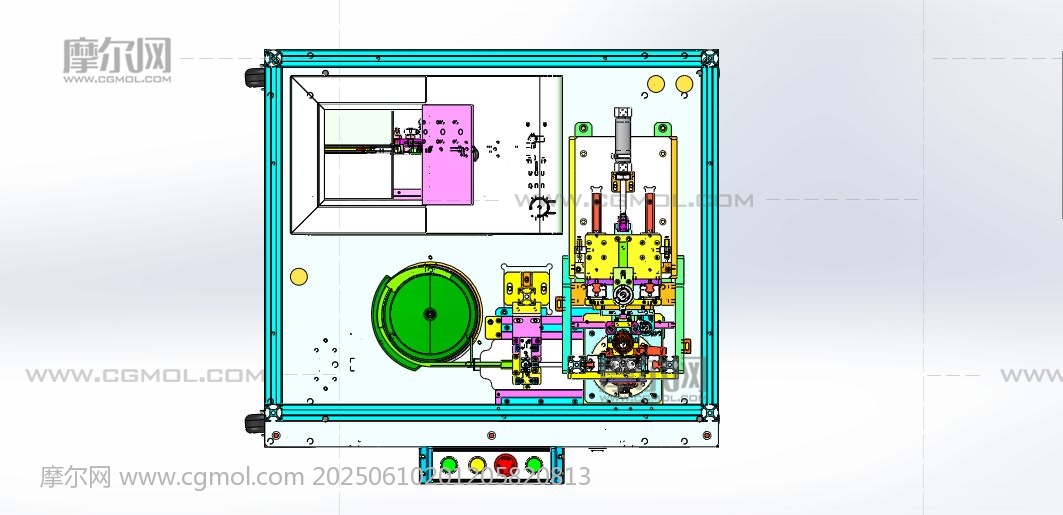

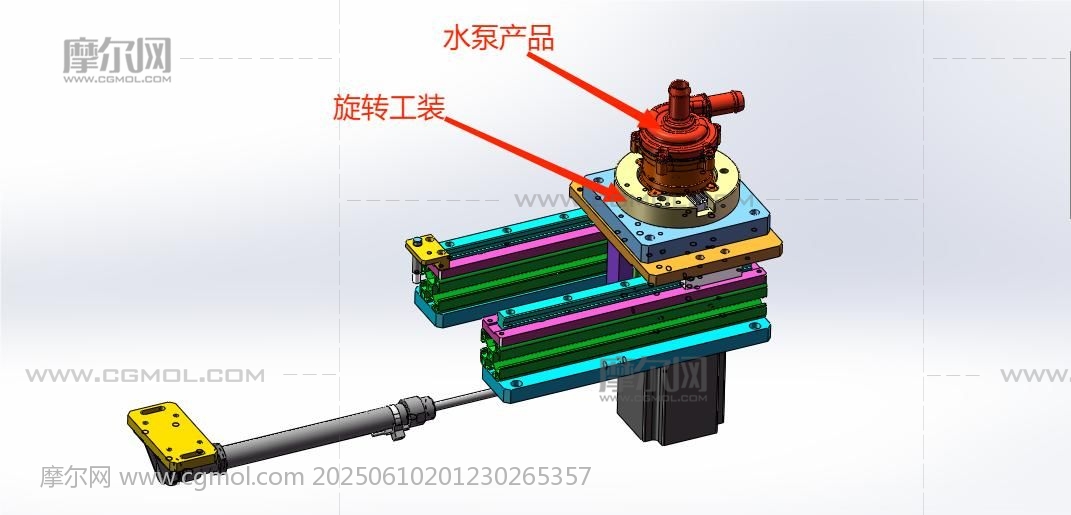

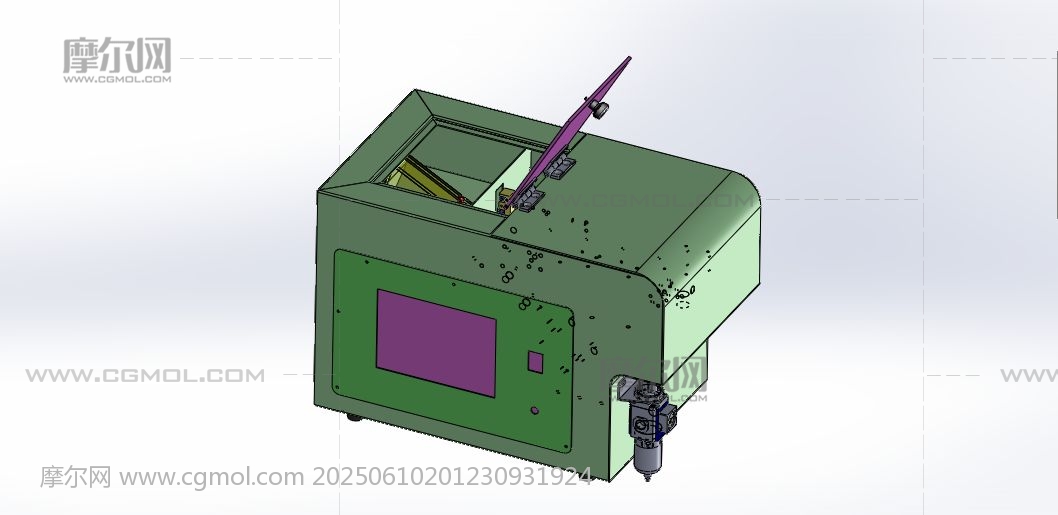

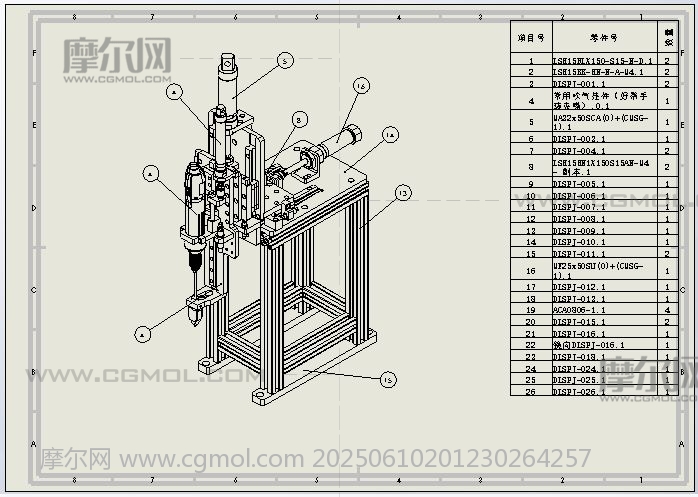

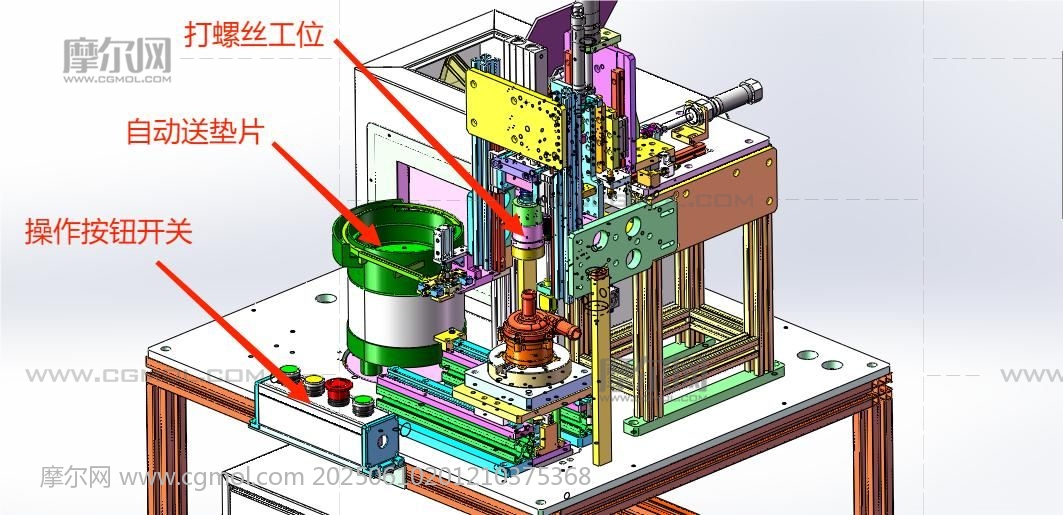

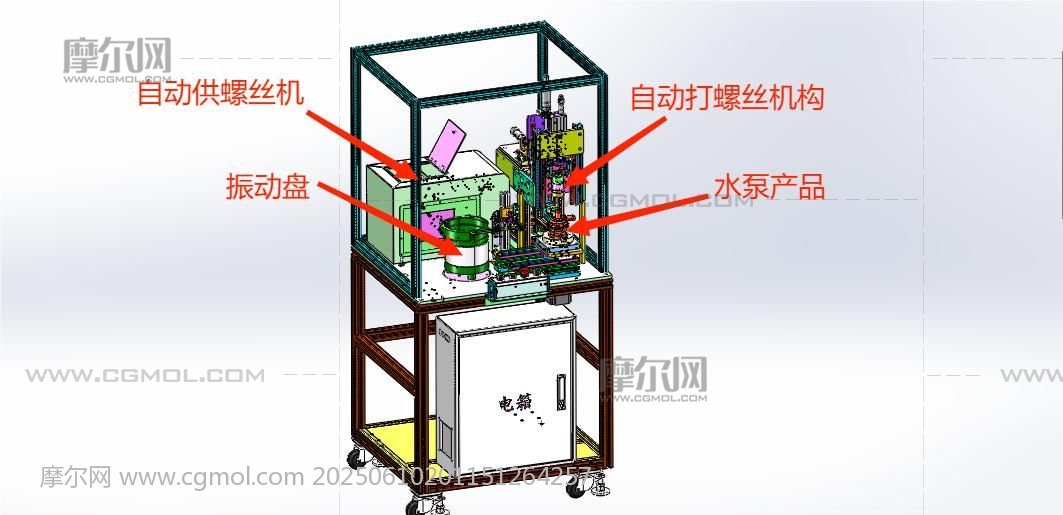

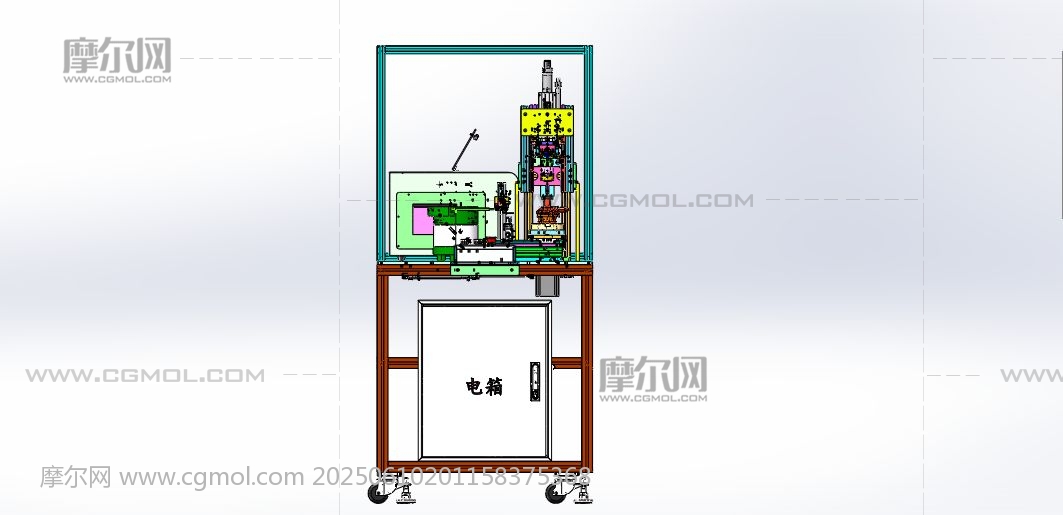

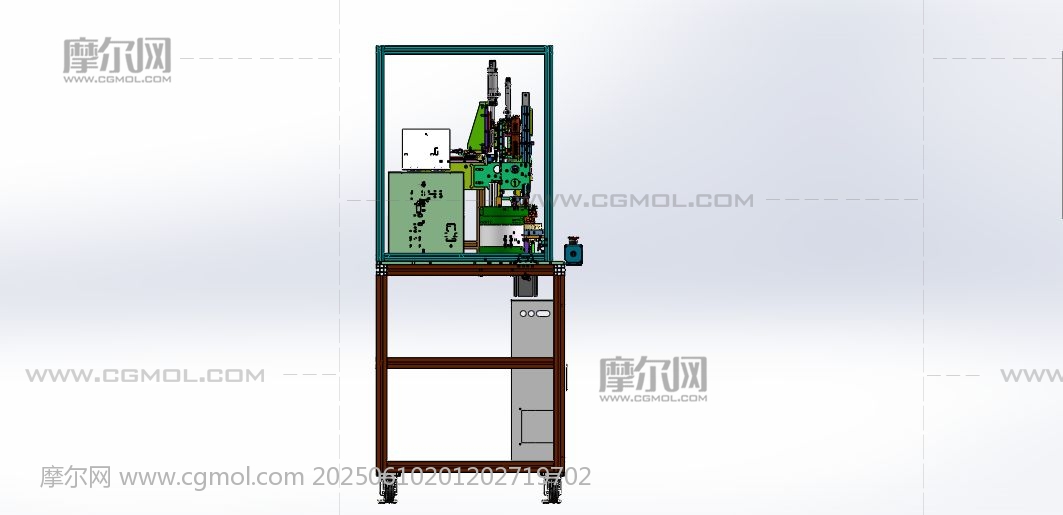

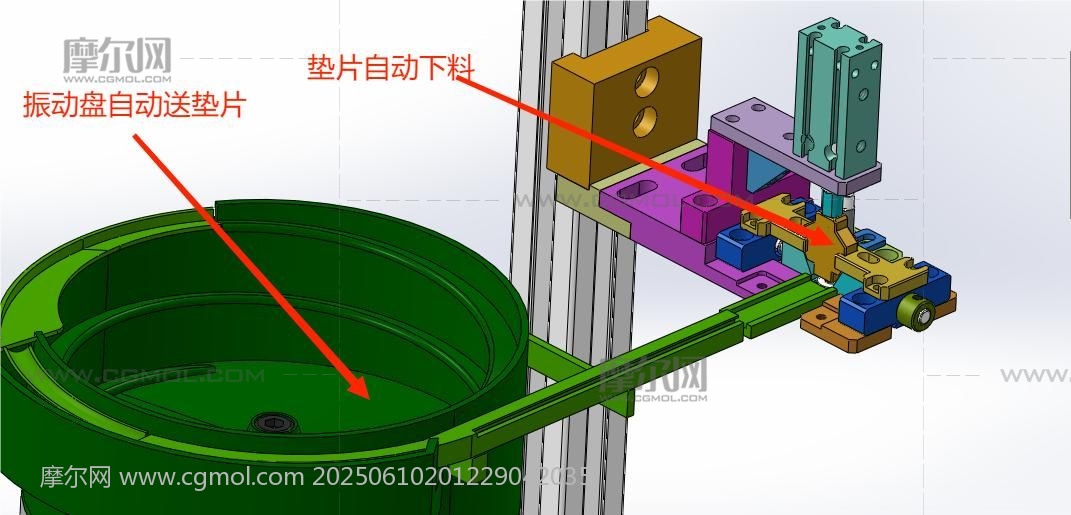

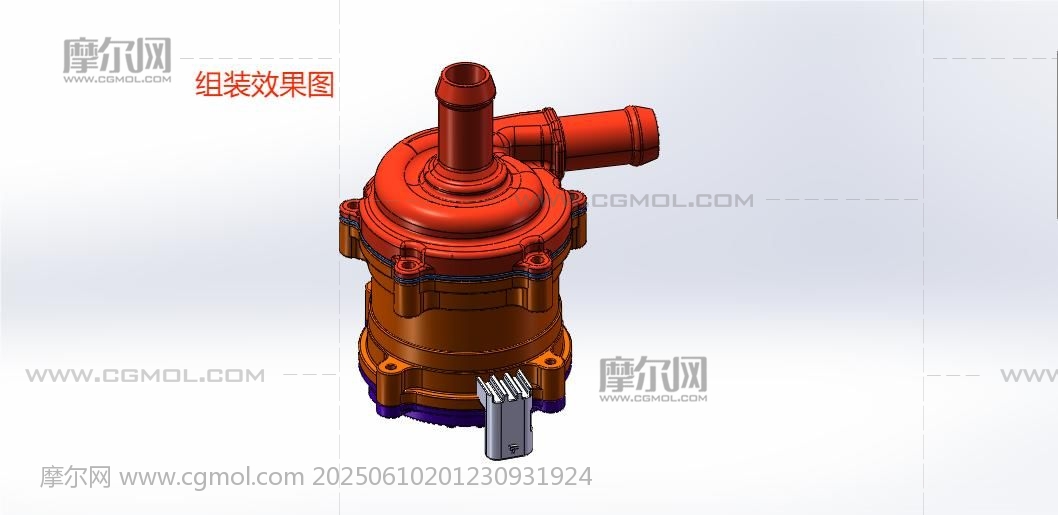

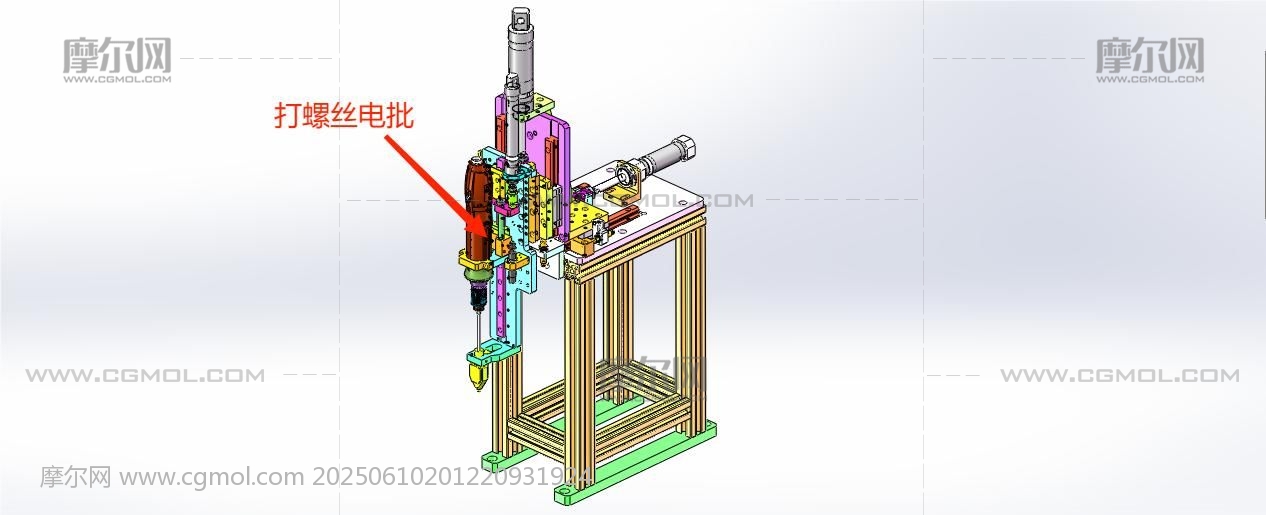

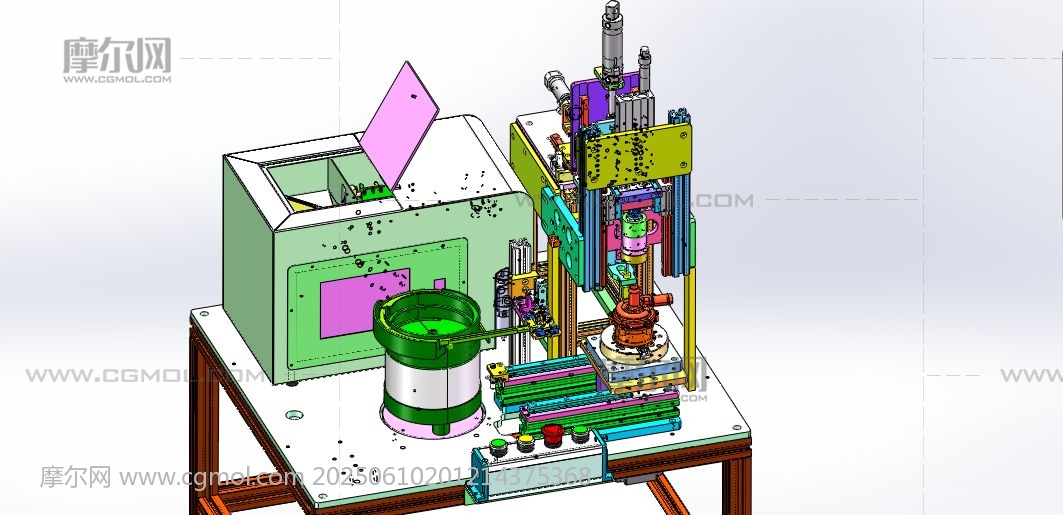

新能源汽车水泵组装机 设计思路：自动组装新能源汽车冷却水泵，需要装入垫片、转子、密封圈和水泵盖，组装水泵盖还需要螺丝锁紧，一共需要锁紧5颗螺丝， 锁紧螺丝扭力可以调节，并且可以自动检测螺丝是否滑牙。设备需要有两个工位，一个工位是放入垫片，垫片供料方式：振动盘自动送料，结合自动下料机构；另外一个工位是自动锁螺丝。转子需要人工放入，密封圈人工放入，水泵盖人工放入；锁螺丝：螺丝自动送料，打螺丝利用伺服电批。 新能源汽车水泵组装机结构介绍：设备防护罩、垫片自动供料机构、供螺丝机、伺服电批、打螺丝旋转机构、切换工位滑台和电气配件构成。 工作原理：人工把水泵半成品壳体放入设备定位工装上，确认产品放置无误后，按下启动开关，工装切换至垫片下料工位，振动盘开始供料，垫片下料机构释放垫片至隔水套定位轴下面，接着工装自动切换至自动打螺丝工位，螺丝供料机自动送螺丝，打螺丝电批开始自动打螺丝，每打完一个自动记录锁紧扭力和位移数据，同时旋转设定角度打下一个螺丝。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款新能源汽车水泵组装机。
