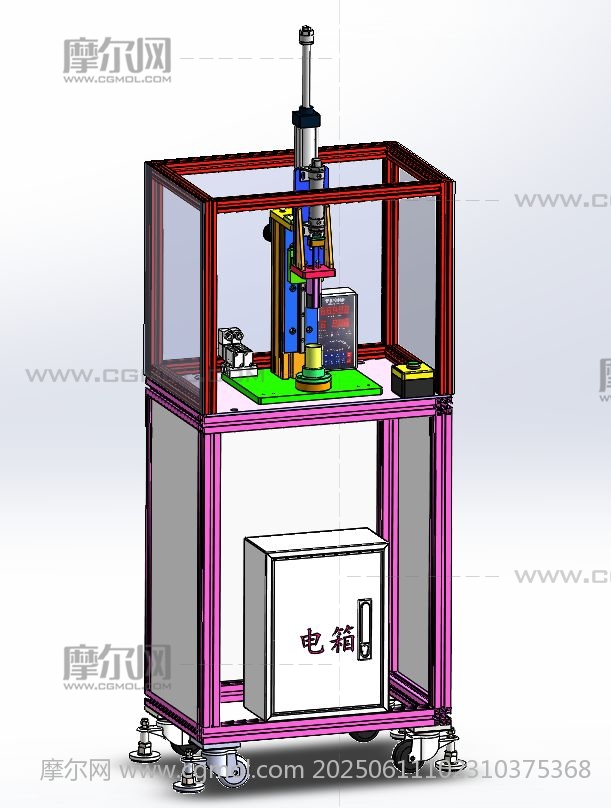

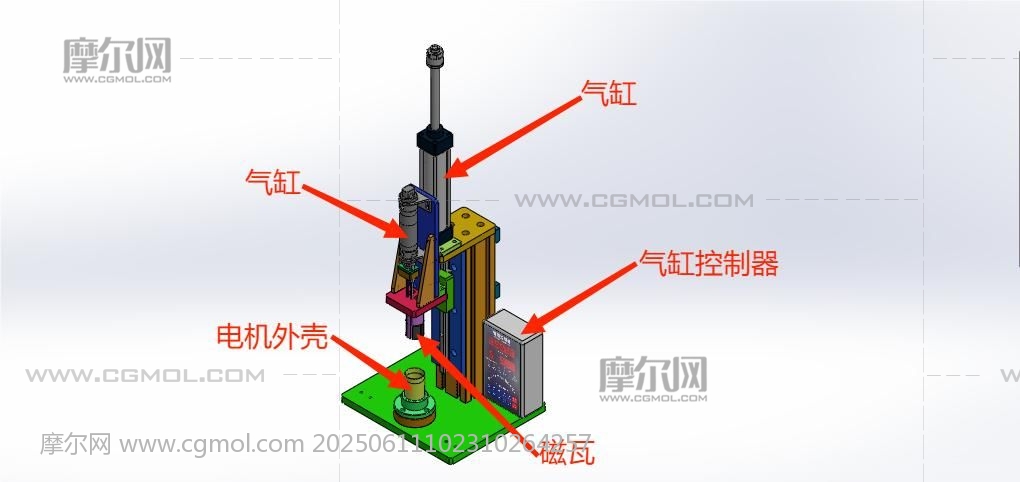

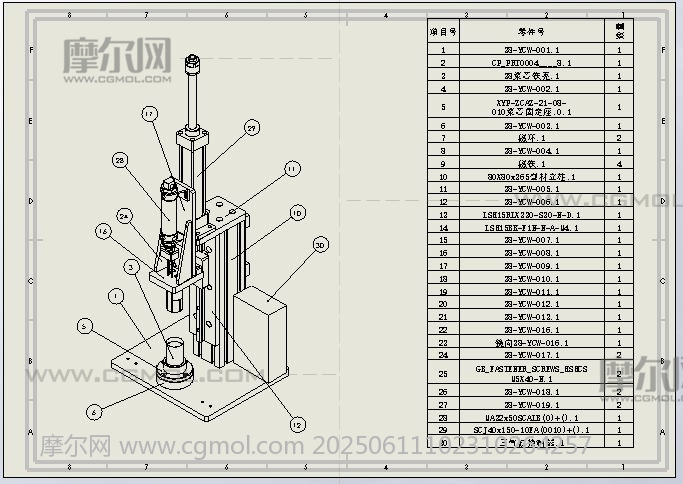

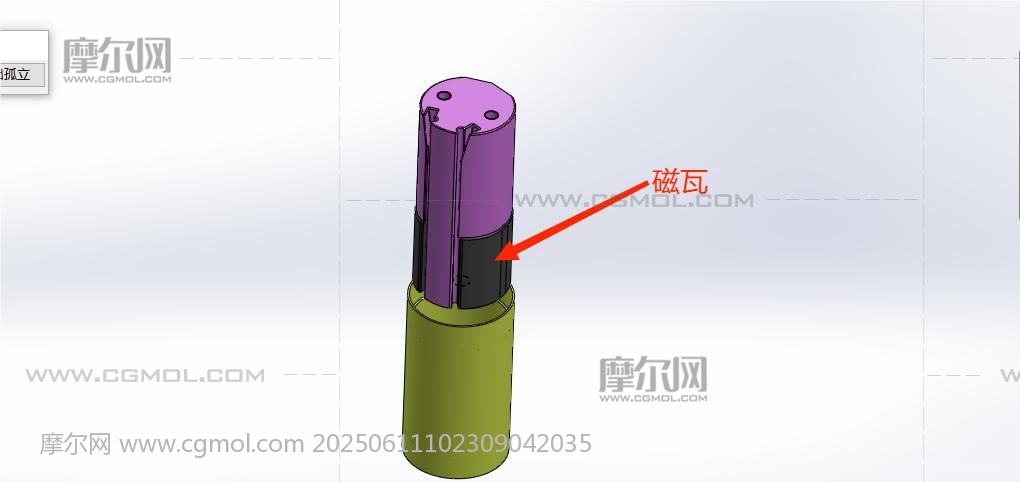

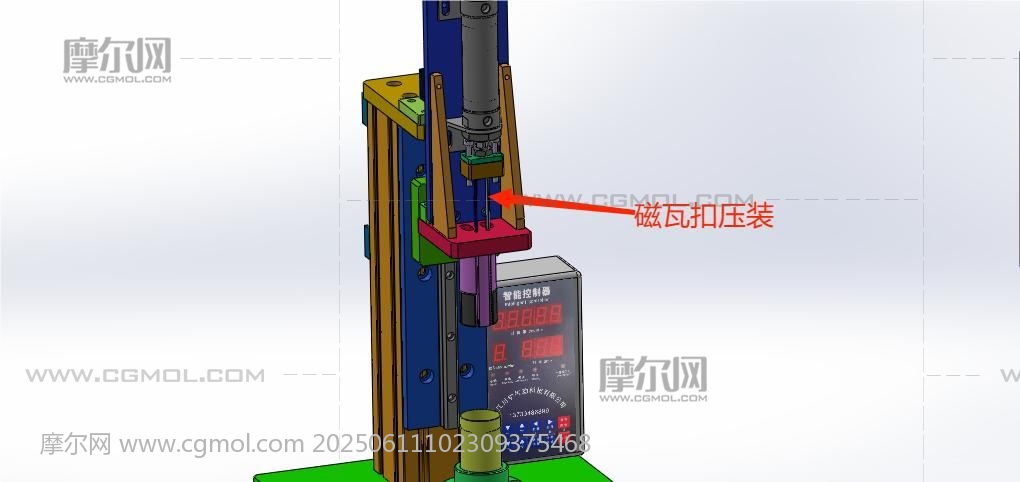

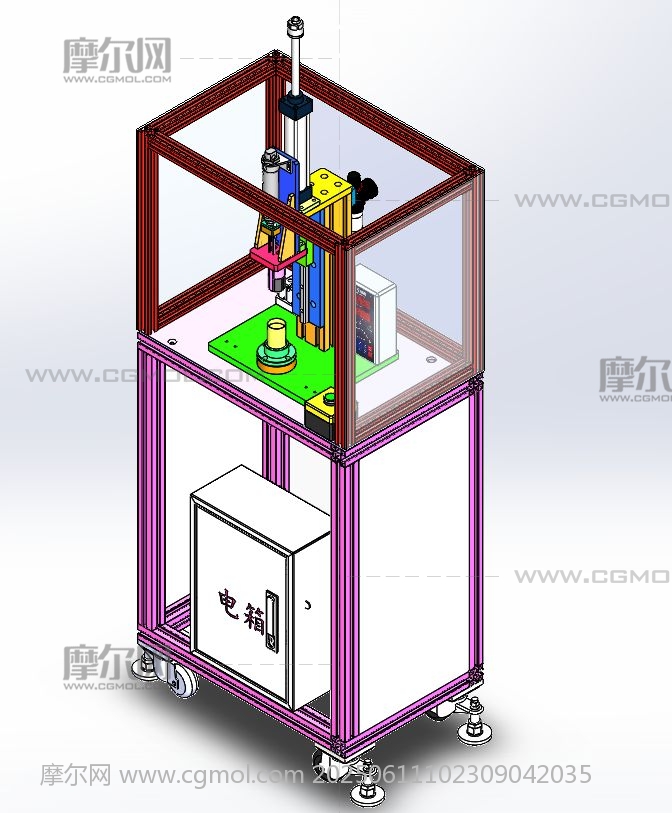

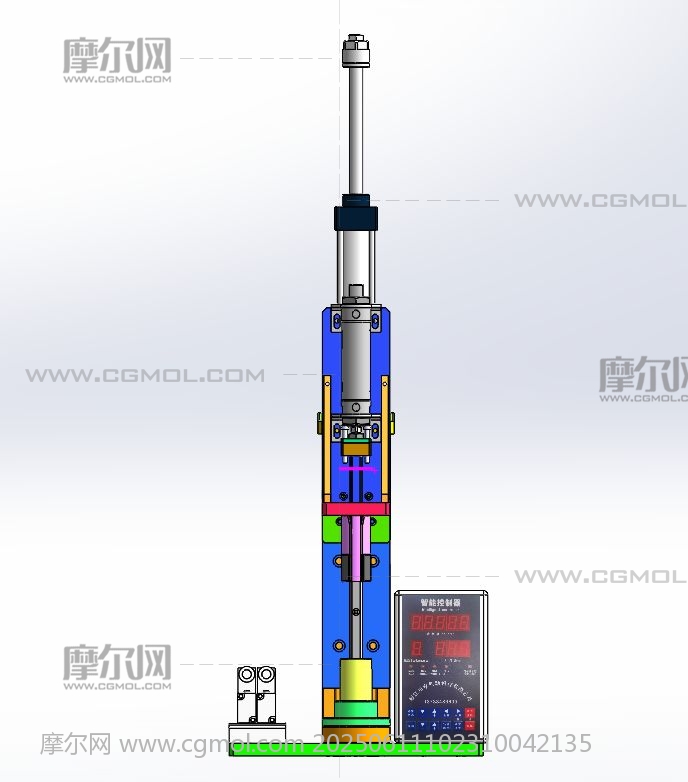

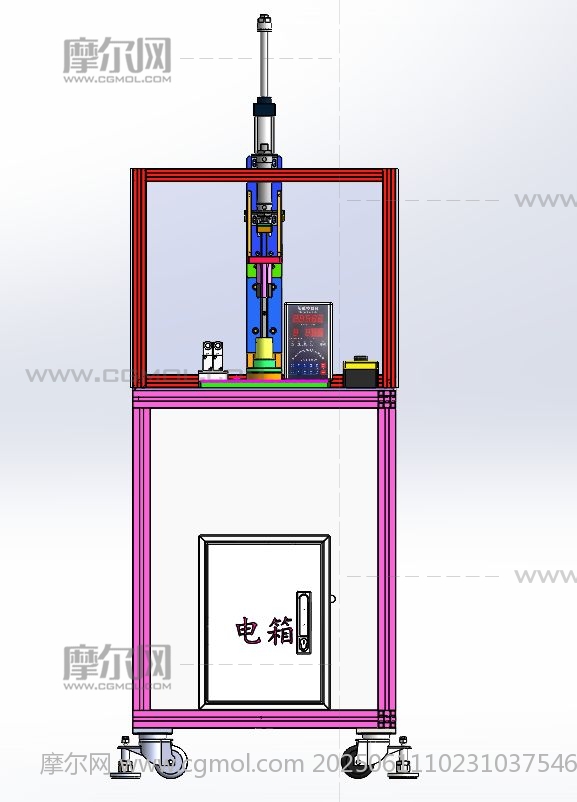

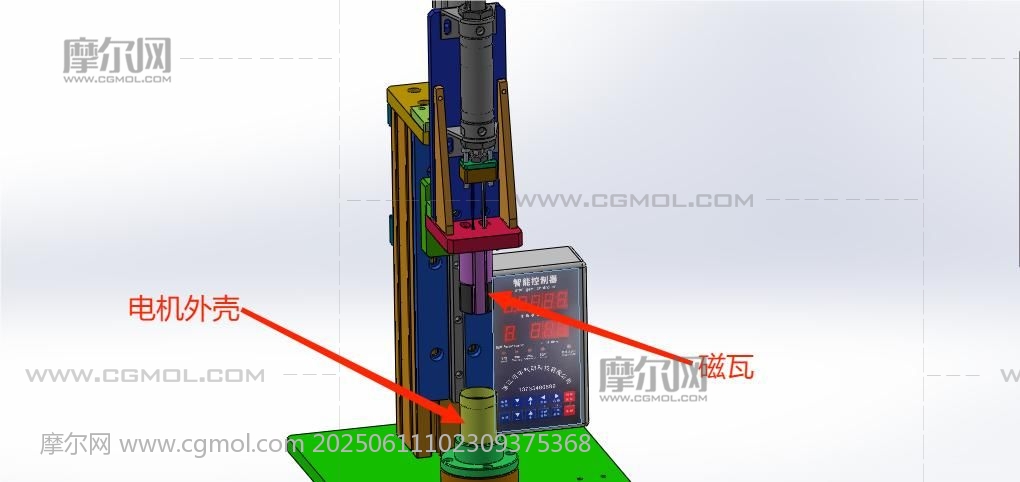

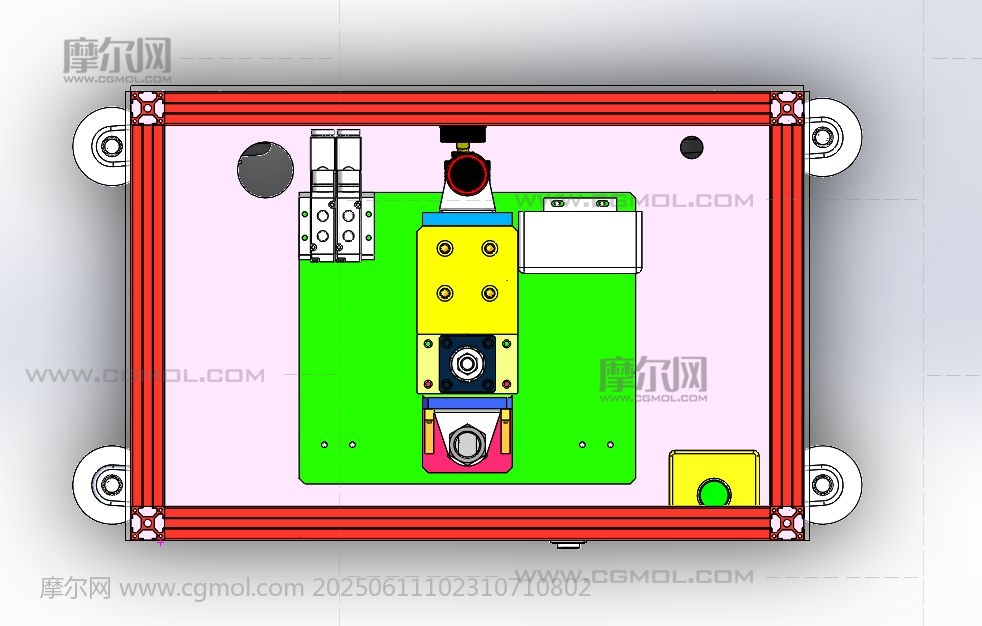

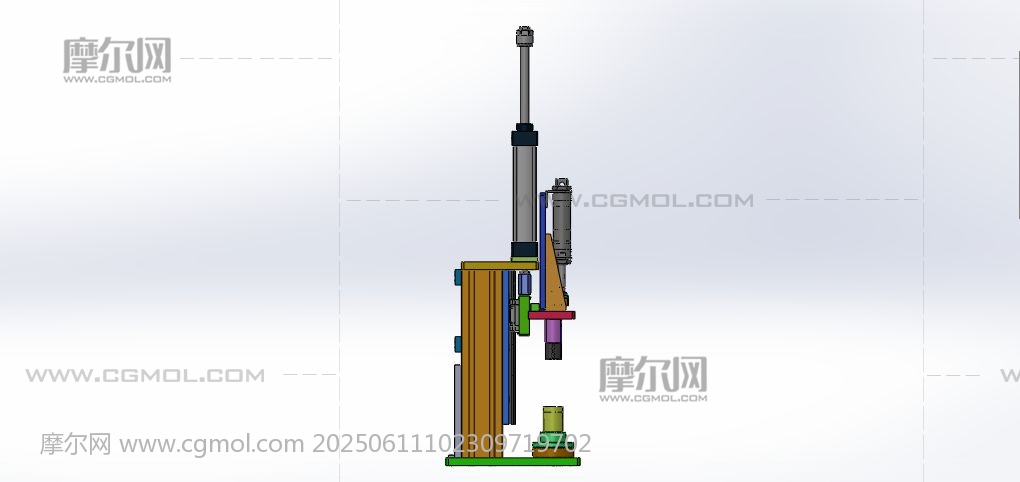

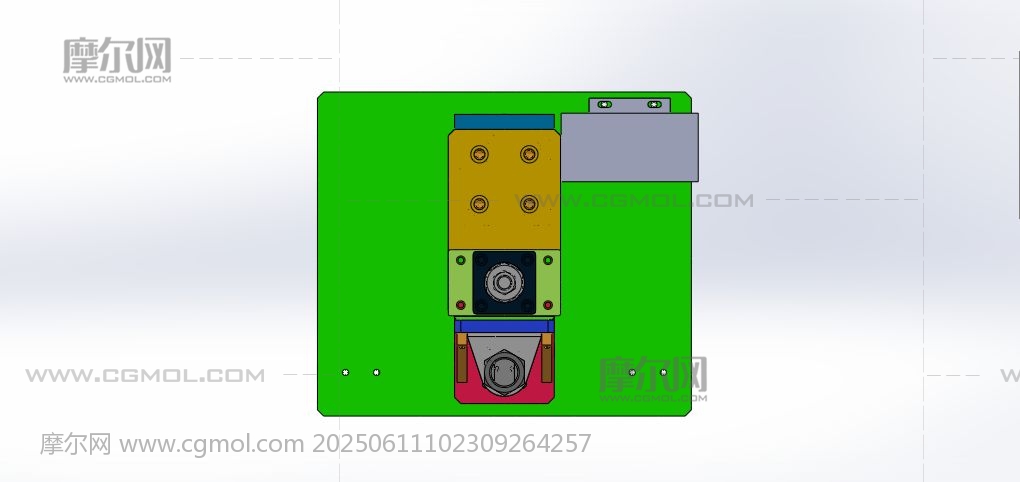

燃油泵电机磁瓦压装机 设计思路：把磁瓦压装到电机外壳里面，并且压装磁瓦扣固定，磁瓦一共是有两块，由人工上料，固定在磁瓦压装模具上面，固定模具安装有磁铁，可以吸住两边的磁瓦，磁瓦扣也是有人工上料，固定在磁瓦压装模中间固定槽里面，工装一个有两个气缸下压动作，底下安装电机外壳固定底座，两个气动的动作：第一步，磁瓦压装模下压到位，第二步，磁瓦扣压装到位。 燃油泵电机磁瓦压装机结构介绍：设备防护罩、电机外壳固定底座、磁瓦压装模具、磁瓦扣压装机构、磁瓦压紧机构和电气配件构成，各组件结构具体构造如下： 1，电机外壳固定底座：由外壳定位底座组成； 2，磁瓦压装模具：由磁瓦固定模组成； 3，磁瓦扣压装机构：由磁瓦扣固定模和压紧机构组成； 4，磁瓦压紧机构：磁瓦固定模和压紧机构组成。 程序控制系统：设备有2个气缸动作，使用气缸智能控制器可以实现设备的正常运作。 工作原理：人工把磁瓦扣在磁瓦固定模具上面，再把磁瓦扣固定在磁瓦扣固定模具上面，电机外壳放在固定底座上面，确认放置无误后，按下双手启动开关，磁瓦模具下压到位后，压磁瓦扣气缸下压到位，把磁瓦扣压装到位。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款燃油泵电机磁瓦压装机。
